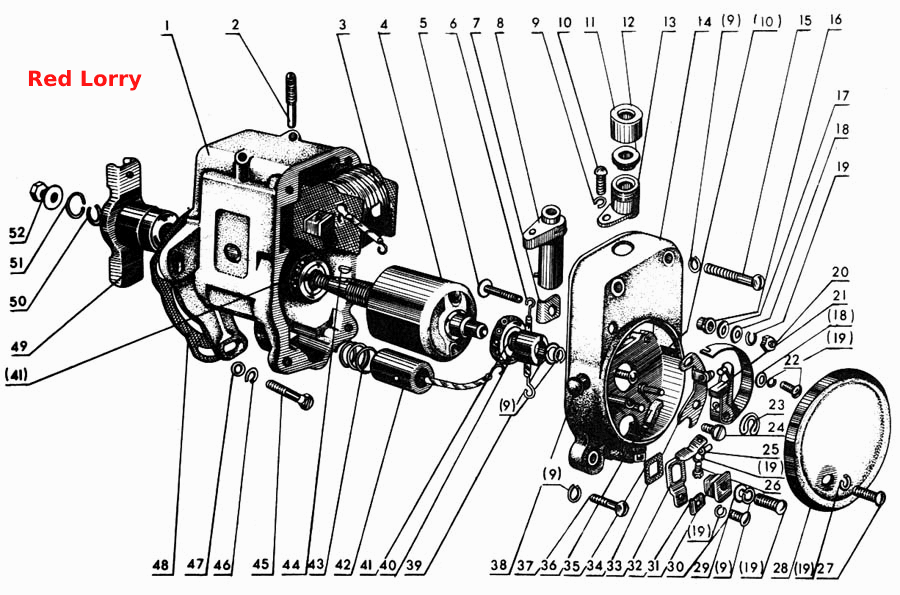

Магнето
100%
Назва деталі
Кришка
Заводський номер
М124Б2-3728300
Кількість на модель
1
№
Назва деталі
Одноіскровий магнітофон М124Б1
Заводський номер
М124Б1-3728000
Кількість на модель
1
№
Назва деталі
Муфта в зборі
Заводський номер
МС100-3728000
Кількість на модель
1
№
Назва деталі
Корпус
Заводський номер
М22А2-3728100
Кількість на модель
1
№
1
Назва деталі
Шпилька спеціальна
Заводський номер
М22А-3728004
Кількість на модель
2
№
2
Назва деталі
Трансформатор
Заводський номер
М124Б1-3728400
Кількість на модель
1
№
3
Назва деталі
Ротор у зборі
Заводський номер
М22А3-3728200
Кількість на модель
1
№
4
Назва деталі
Гвинт
Заводський номер
М42-3728304-11
Кількість на модель
1
№
5
Назва деталі
Вивід з'єднувальний
Заводський номер
М124Б2-3728308
Кількість на модель
1
№
6
Назва деталі
Кутник ізоляційний
Заводський номер
М42-3728309
Кількість на модель
1
№
7
Назва деталі
Вивід високої напруги в зборі
Заводський номер
М124Б1-3728310
Кількість на модель
1
№
8
Назва деталі
Пружинна шайба 5Т
Заводський номер
Х-4001
Кількість на модель
7
№
9
Назва деталі
Гвинт для кріплення панелі
Заводський номер
МХ-0097
Кількість на модель
3
№
10
Назва деталі
Затискна гайка
Заводський номер
М42-3728042
Кількість на модель
1
№
11
Назва деталі
Гумова шайба
Заводський номер
ЕСЭ-10-2774
Кількість на модель
1
№
12
Назва деталі
Втулка
Заводський номер
М42-3728305
Кількість на модель
1
№
13
Назва деталі
Кришка
Заводський номер
М124Б2-3728301
Кількість на модель
1
№
14
Назва деталі
Гвинт стяжної стрічки
Заводський номер
МХ-0139
Кількість на модель
2
№
15
Назва деталі
Втулка
Заводський номер
ДС1-3701104Б
Кількість на модель
1
№
16
Назва деталі
Диск
Заводський номер
8Х-1496
Кількість на модель
1
№
17
Назва деталі
Плоска шайба
Заводський номер
Х-4020
Кількість на модель
2
№
18
Назва деталі
Пружинна шайба
Заводський номер
Х-1012
Кількість на модель
6
№
19
Назва деталі
Гайка
Заводський номер
Х-4019
Кількість на модель
1
№
20
Назва деталі
Важіль із подушкою в зборі
Заводський номер
Р10-7079
Кількість на модель
1
№
21
Назва деталі
Гвинт
Заводський номер
ДС1-3701107
Кількість на модель
№
22
Назва деталі
Шайба
Заводський номер
М11-6780
Кількість на модель
1
№
23
Назва деталі
Гвинт з ексцентричною головкою
Заводський номер
ИЛ-10-1467
Кількість на модель
1
№
24
Назва деталі
Пружина
Заводський номер
М42-3728501
Кількість на модель
1
№
25
Назва деталі
Гвинт
Заводський номер
М124-3728319
Кількість на модель
1
№
26
Назва деталі
Гвинт
Заводський номер
8Х-4165
Кількість на модель
1
№
27
Назва деталі
Кришка переривника
Заводський номер
М122Б-3728011
Кількість на модель
1
№
28
Назва деталі
Сталева шайба
Заводський номер
8Х-1497А
Кількість на модель
1
№
29
Назва деталі
Гвинт
Заводський номер
8Х-1541
Кількість на модель
1
№
30
Назва деталі
Втулка ізоляційна
Заводський номер
М22А-3728309
Кількість на модель
1
№
31
Назва деталі
Скоба
Заводський номер
М22А-3728006
Кількість на модель
1
№
32
Назва деталі
Стійка з'єднувальна
Заводський номер
М22А-3728308
Кількість на модель
1
№
33
Назва деталі
Стійка
Заводський номер
Р10-7075
Кількість на модель
1
№
34
Назва деталі
Диск
Заводський номер
М22А.3728307
Кількість на модель
1
№
35
Назва деталі
Стрічка
Заводський номер
М22А-3728322
Кількість на модель
1
№
36
Назва деталі
Гвинт
Заводський номер
МХ-0098
Кількість на модель
2
№
37
Назва деталі
Головка кнопки
Заводський номер
М48Б-3728131
Кількість на модель
1
№
38
Назва деталі
Шайба
Заводський номер
М46Б-3728608
Кількість на модель
1
№
39
Назва деталі
Кіготь
Заводський номер
М22А-3728005
Кількість на модель
1
№
40
Назва деталі
Підшипник
Заводський номер
6012
Кількість на модель
2
№
41
Назва деталі
Конденсатор
Заводський номер
К42-18-8
Кількість на модель
1
№
42
Назва деталі
Пружина
Заводський номер
М22А-3728003
Кількість на модель
1
№
43
Назва деталі
Шпонка
Заводський номер
М11-41114
Кількість на модель
1
№
44
Назва деталі
Болт M7796-706-6g×__NT__3__ ГОСТ 20.56.05
Заводський номер
Болт М6-6gх20.56.05 ГОСТ 7796-70
Кількість на модель
3
№
45
Назва деталі
Шайба 65 06Г 6402-70 __NT__4__ ГОСТ 6
Заводський номер
Шайба 6 65Г 06 ГОСТ 6402-70
Кількість на модель
3
№
46
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 6.01 ГОСТ 11371-68
Кількість на модель
3
№
47
Назва деталі
Прокладка магнето
Заводський номер
Д24-074
Кількість на модель
1
№
48
Назва деталі
Втулка в зборі
Заводський номер
МС100-3728100
Кількість на модель
1
№
49
Назва деталі
Пружинна шайба
Заводський номер
Х-4069
Кількість на модель
1
№
50
Назва деталі
Замок
Заводський номер
МС22-3728006
Кількість на модель
1
№
51
Назва деталі
Гайка спеціальна
Заводський номер
МС22-3728005
Кількість на модель
1
№
52
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Кришка | М124Б2-3728300 | 1 | 1 | |||||
| Одноіскровий магнітофон М124Б1 | М124Б1-3728000 | 1 | 1 | |||||
| Муфта в зборі | МС100-3728000 | 1 | 1 | |||||
| 1 | Корпус | М22А2-3728100 | 1 | 1 | 1 | |||
| 2 | Шпилька спеціальна | М22А-3728004 | 2 | 2 | 2 | |||
| 3 | Трансформатор | М124Б1-3728400 | 1 | 1 | 3 | |||
| 4 | Ротор у зборі | М22А3-3728200 | 1 | 1 | 4 | |||
| 5 | Гвинт | М42-3728304-11 | 1 | 1 | 5 | |||
| 6 | Вивід з'єднувальний | М124Б2-3728308 | 1 | 1 | 6 | |||
| 7 | Кутник ізоляційний | М42-3728309 | 1 | 1 | 7 | |||
| 8 | Вивід високої напруги в зборі | М124Б1-3728310 | 1 | 1 | 8 | |||
| 9 | Пружинна шайба 5Т | Х-4001 | 7 | 7 | 9 | |||
| 10 | Гвинт для кріплення панелі | МХ-0097 | 3 | 3 | 10 | |||
| 11 | Затискна гайка | М42-3728042 | 1 | 1 | 11 | |||
| 12 | Гумова шайба | ЕСЭ-10-2774 | 1 | 1 | 12 | |||
| 13 | Втулка | М42-3728305 | 1 | 1 | 13 | |||
| 14 | Кришка | М124Б2-3728301 | 1 | 1 | 14 | |||
| 15 | Гвинт стяжної стрічки | МХ-0139 | 2 | 2 | 15 | |||
| 16 | Втулка | ДС1-3701104Б | 1 | 1 | 16 | |||
| 17 | Диск | 8Х-1496 | 1 | 1 | 17 | |||
| 18 | Плоска шайба | Х-4020 | 2 | 2 | 18 | |||
| 19 | Пружинна шайба | Х-1012 | 6 | 6 | 19 | |||
| 20 | Гайка | Х-4019 | 1 | 1 | 20 | |||
| 21 | Важіль із подушкою в зборі | Р10-7079 | 1 | 1 | 21 | |||
| 22 | Гвинт | ДС1-3701107 | 22 | |||||
| 23 | Шайба | М11-6780 | 1 | 1 | 23 | |||
| 24 | Гвинт з ексцентричною головкою | ИЛ-10-1467 | 1 | 1 | 24 | |||
| 25 | Пружина | М42-3728501 | 1 | 1 | 25 | |||
| 26 | Гвинт | М124-3728319 | 1 | 1 | 26 | |||
| 27 | Гвинт | 8Х-4165 | 1 | 1 | 27 | |||
| 28 | Кришка переривника | М122Б-3728011 | 1 | 1 | 28 | |||
| 29 | Сталева шайба | 8Х-1497А | 1 | 1 | 29 | |||
| 30 | Гвинт | 8Х-1541 | 1 | 1 | 30 | |||
| 31 | Втулка ізоляційна | М22А-3728309 | 1 | 1 | 31 | |||
| 32 | Скоба | М22А-3728006 | 1 | 1 | 32 | |||
| 33 | Стійка з'єднувальна | М22А-3728308 | 1 | 1 | 33 | |||
| 34 | Стійка | Р10-7075 | 1 | 1 | 34 | |||
| 35 | Диск | М22А.3728307 | 1 | 1 | 35 | |||
| 36 | Стрічка | М22А-3728322 | 1 | 1 | 36 | |||
| 37 | Гвинт | МХ-0098 | 2 | 2 | 37 | |||
| 38 | Головка кнопки | М48Б-3728131 | 1 | 1 | 38 | |||
| 39 | Шайба | М46Б-3728608 | 1 | 1 | 39 | |||
| 40 | Кіготь | М22А-3728005 | 1 | 1 | 40 | |||
| 41 | Підшипник | 6012 | 2 | 2 | 41 | |||
| 42 | Конденсатор | К42-18-8 | 1 | 1 | 42 | |||
| 43 | Пружина | М22А-3728003 | 1 | 1 | 43 | |||
| 44 | Шпонка | М11-41114 | 1 | 1 | 44 | |||
| 45 | Болт M7796-706-6g×__NT__3__ ГОСТ 20.56.05 | Болт М6-6gх20.56.05 ГОСТ 7796-70 | 3 | 3 | 45 | |||
| 46 | Шайба 65 06Г 6402-70 __NT__4__ ГОСТ 6 | Шайба 6 65Г 06 ГОСТ 6402-70 | 3 | 3 | 46 | |||
| 47 | Шайба ГОСТ | Шайба 6.01 ГОСТ 11371-68 | 3 | 3 | 47 | |||
| 48 | Прокладка магнето | Д24-074 | 1 | 1 | 48 | |||
| 49 | Втулка в зборі | МС100-3728100 | 1 | 1 | 49 | |||
| 50 | Пружинна шайба | Х-4069 | 1 | 1 | 50 | |||
| 51 | Замок | МС22-3728006 | 1 | 1 | 51 | |||
| 52 | Гайка спеціальна | МС22-3728005 | 1 | 1 | 52 |
