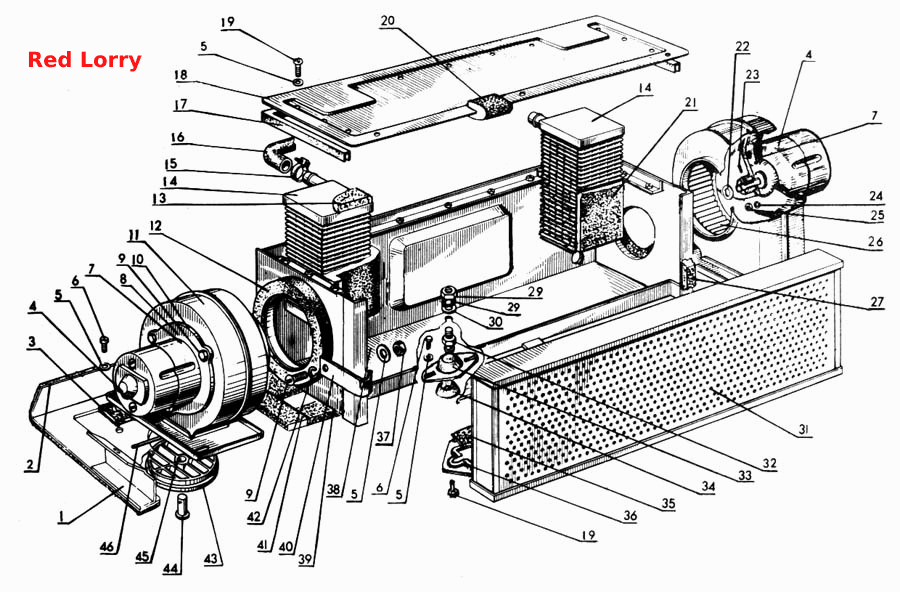

Обігрівач
100%
Назва деталі
Опалювальний прилад у зборі
Заводський номер
80-8100010
Кількість на модель
1
№
Назва деталі
Панель
Заводський номер
80-8101020
Кількість на модель
1
№
1
Назва деталі
Оббивка
Заводський номер
80-8100021
Кількість на модель
1
№
2
Назва деталі
Прокладка
Заводський номер
80-8100017
Кількість на модель
1
№
3
Назва деталі
Електродвигун
Заводський номер
1937.30000
Кількість на модель
1
№
4
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 6 01.019 ГОСТ 11371-78
Кількість на модель
25
№
5
Назва деталі
Болт M7796-706-6g×__NT__3__ ГОСТ 16.88.35.019
Заводський номер
Болт М6-6gх16.88.35.019 ГОСТ 7796-70
Кількість на модель
8
№
6
Назва деталі
Прокладка
Заводський номер
50-8104029
Кількість на модель
2
№
7
Назва деталі
Кришка
Заводський номер
70-8115075
Кількість на модель
2
№
8
Назва деталі
Болт M7796-706-6g×__NT__3__ ГОСТ 14.88.35.019
Заводський номер
Болт М6-6gх14.88.35.019 ГОСТ 7796-70
Кількість на модель
6
№
9
Назва деталі
Прокладка
Заводський номер
70-8115168
Кількість на модель
2
№
10
Назва деталі
Кожух вентилятора
Заводський номер
80-8103020
Кількість на модель
2
№
11
Назва деталі
Ущільнювач
Заводський номер
80-8100016-02
Кількість на модель
2
№
12
Назва деталі
Ущільнювач
Заводський номер
80-8102019
Кількість на модель
2
№
13
Назва деталі
Радіатор
Заводський номер
ОТ2.013-010-04
Кількість на модель
2
№
14
Назва деталі
Хомут
Заводський номер
ХС-23
Кількість на модель
2
№
15
Назва деталі
Шланг довжиною 700 мм
Заводський номер
80-8102015
Кількість на модель
1
№
16
Назва деталі
Профіль
Заводський номер
ПР-035-01
Кількість на модель
1
№
17
Назва деталі
Кришка
Заводський номер
80-8102011
Кількість на модель
1
№
18
Назва деталі
Гвинт М6-6gх16.58.019 ГОСТ17475-80
Заводський номер
Винт М6-6gх16.58.019 ГОСТ 17475-80
Кількість на модель
12
№
19
Назва деталі
Ущільнювач
Заводський номер
80-8100016
Кількість на модель
2
№
20
Назва деталі
Ущільнювач
Заводський номер
80-8102044
Кількість на модель
2
№
21
Назва деталі
Стяжка
Заводський номер
70-8115192
Кількість на модель
2
№
22
Назва деталі
Гвинт М5-6gх10.58.019 ГОСТ17475-80
Заводський номер
Винт М5-6gх10.58.019 ГОСТ 17475-80
Кількість на модель
2
№
23
Назва деталі
Диск 5T
Заводський номер
Шайба 5Т
Кількість на модель
4
№
24
Назва деталі
Гайка М5-6Н.6.019
Заводський номер
Гайка М5-6Н.6.019
Кількість на модель
6
№
25
Назва деталі
Ротор вентилятора
Заводський номер
70-8115191
Кількість на модель
2
№
26
Назва деталі
Ущільнювач
Заводський номер
80-8100016-01
Кількість на модель
2
№
27
Назва деталі
Гайка М10.6.6Н.019 ГОСТ 5915-70
Заводський номер
Гайка М10.6.6Н.019 ГОСТ 5915-70
Кількість на модель
1
№
28
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 10.01.019 ГОСТ 11371-78
Кількість на модель
1
№
29
Назва деталі
Шайба 10Згідно з ГОСТ 6402-70
Заводський номер
Шайба 10ОТ ГОСТ 6402-70
Кількість на модель
1
№
30
Назва деталі
Фільтр
Заводський номер
80-8101050
Кількість на модель
1
№
31
Назва деталі
Тримач
Заводський номер
70-6700031
Кількість на модель
1
№
32
Назва деталі
Накладка
Заводський номер
70-6700116
Кількість на модель
1
№
33
Назва деталі
Опора фари
Заводський номер
50-3711038
Кількість на модель
1
№
34
Назва деталі
Заслінка
Заводський номер
80-8100012
Кількість на модель
2
№
35
Назва деталі
Кришка
Заводський номер
80-8100011
Кількість на модель
1
№
36
Назва деталі
Гайка М6.6Н.6.019 ГОСТ 5915-70
Заводський номер
Гайка М6.6Н.6.019 ГОСТ 5915-70
Кількість на модель
2
№
37
Назва деталі
Корпус
Заводський номер
80-8102020
Кількість на модель
1
№
38
Назва деталі
Ущільнювач
Заводський номер
80-8100033
Кількість на модель
2
№
39
Назва деталі
Пружина
Заводський номер
80-8102025
Кількість на модель
2
№
40
Назва деталі
Ущільнювач
Заводський номер
80-8100033-01
Кількість на модель
2
№
41
Назва деталі
Шайба 65 06Г 6402-70 __NT__4__ ГОСТ 6
Заводський номер
Шайба 6 65Г 06 ГОСТ 6402-70
Кількість на модель
2
№
42
Назва деталі
Накладка
Заводський номер
80-8100013
Кількість на модель
2
№
43
Назва деталі
Палець 6х8
Заводський номер
Палец 6х8
Кількість на модель
2
№
44
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Опалювальний прилад у зборі | 80-8100010 | 1 | 1 | |||||
| 1 | Панель | 80-8101020 | 1 | 1 | 1 | |||
| 2 | Оббивка | 80-8100021 | 1 | 1 | 2 | |||
| 3 | Прокладка | 80-8100017 | 1 | 1 | 3 | |||
| 4 | Електродвигун | 1937.30000 | 1 | 1 | 4 | |||
| 5 | Шайба ГОСТ | Шайба 6 01.019 ГОСТ 11371-78 | 25 | 25 | 5 | |||
| 6 | Болт M7796-706-6g×__NT__3__ ГОСТ 16.88.35.019 | Болт М6-6gх16.88.35.019 ГОСТ 7796-70 | 8 | 8 | 6 | |||
| 7 | Прокладка | 50-8104029 | 2 | 2 | 7 | |||
| 8 | Кришка | 70-8115075 | 2 | 2 | 8 | |||
| 9 | Болт M7796-706-6g×__NT__3__ ГОСТ 14.88.35.019 | Болт М6-6gх14.88.35.019 ГОСТ 7796-70 | 6 | 6 | 9 | |||
| 10 | Прокладка | 70-8115168 | 2 | 2 | 10 | |||
| 11 | Кожух вентилятора | 80-8103020 | 2 | 2 | 11 | |||
| 12 | Ущільнювач | 80-8100016-02 | 2 | 2 | 12 | |||
| 13 | Ущільнювач | 80-8102019 | 2 | 2 | 13 | |||
| 14 | Радіатор | ОТ2.013-010-04 | 2 | 2 | 14 | |||
| 15 | Хомут | ХС-23 | 2 | 2 | 15 | |||
| 16 | Шланг довжиною 700 мм | 80-8102015 | 1 | 1 | 16 | |||
| 17 | Профіль | ПР-035-01 | 1 | 1 | 17 | |||
| 18 | Кришка | 80-8102011 | 1 | 1 | 18 | |||
| 19 | Гвинт М6-6gх16.58.019 ГОСТ17475-80 | Винт М6-6gх16.58.019 ГОСТ 17475-80 | 12 | 12 | 19 | |||
| 20 | Ущільнювач | 80-8100016 | 2 | 2 | 20 | |||
| 21 | Ущільнювач | 80-8102044 | 2 | 2 | 21 | |||
| 22 | Стяжка | 70-8115192 | 2 | 2 | 22 | |||
| 23 | Гвинт М5-6gх10.58.019 ГОСТ17475-80 | Винт М5-6gх10.58.019 ГОСТ 17475-80 | 2 | 2 | 23 | |||
| 24 | Диск 5T | Шайба 5Т | 4 | 4 | 24 | |||
| 25 | Гайка М5-6Н.6.019 | Гайка М5-6Н.6.019 | 6 | 6 | 25 | |||
| 26 | Ротор вентилятора | 70-8115191 | 2 | 2 | 26 | |||
| 27 | Ущільнювач | 80-8100016-01 | 2 | 2 | 27 | |||
| 28 | Гайка М10.6.6Н.019 ГОСТ 5915-70 | Гайка М10.6.6Н.019 ГОСТ 5915-70 | 1 | 1 | 28 | |||
| 29 | Шайба ГОСТ | Шайба 10.01.019 ГОСТ 11371-78 | 1 | 1 | 29 | |||
| 30 | Шайба 10Згідно з ГОСТ 6402-70 | Шайба 10ОТ ГОСТ 6402-70 | 1 | 1 | 30 | |||
| 31 | Фільтр | 80-8101050 | 1 | 1 | 31 | |||
| 32 | Тримач | 70-6700031 | 1 | 1 | 32 | |||
| 33 | Накладка | 70-6700116 | 1 | 1 | 33 | |||
| 34 | Опора фари | 50-3711038 | 1 | 1 | 34 | |||
| 35 | Заслінка | 80-8100012 | 2 | 2 | 35 | |||
| 36 | Кришка | 80-8100011 | 1 | 1 | 36 | |||
| 37 | Гайка М6.6Н.6.019 ГОСТ 5915-70 | Гайка М6.6Н.6.019 ГОСТ 5915-70 | 2 | 2 | 37 | |||
| 38 | Корпус | 80-8102020 | 1 | 1 | 38 | |||
| 39 | Ущільнювач | 80-8100033 | 2 | 2 | 39 | |||
| 40 | Пружина | 80-8102025 | 2 | 2 | 40 | |||
| 41 | Ущільнювач | 80-8100033-01 | 2 | 2 | 41 | |||
| 42 | Шайба 65 06Г 6402-70 __NT__4__ ГОСТ 6 | Шайба 6 65Г 06 ГОСТ 6402-70 | 2 | 2 | 42 | |||
| 43 | Накладка | 80-8100013 | 2 | 2 | 43 | |||
| 44 | Палець 6х8 | Палец 6х8 | 2 | 2 | 44 |
