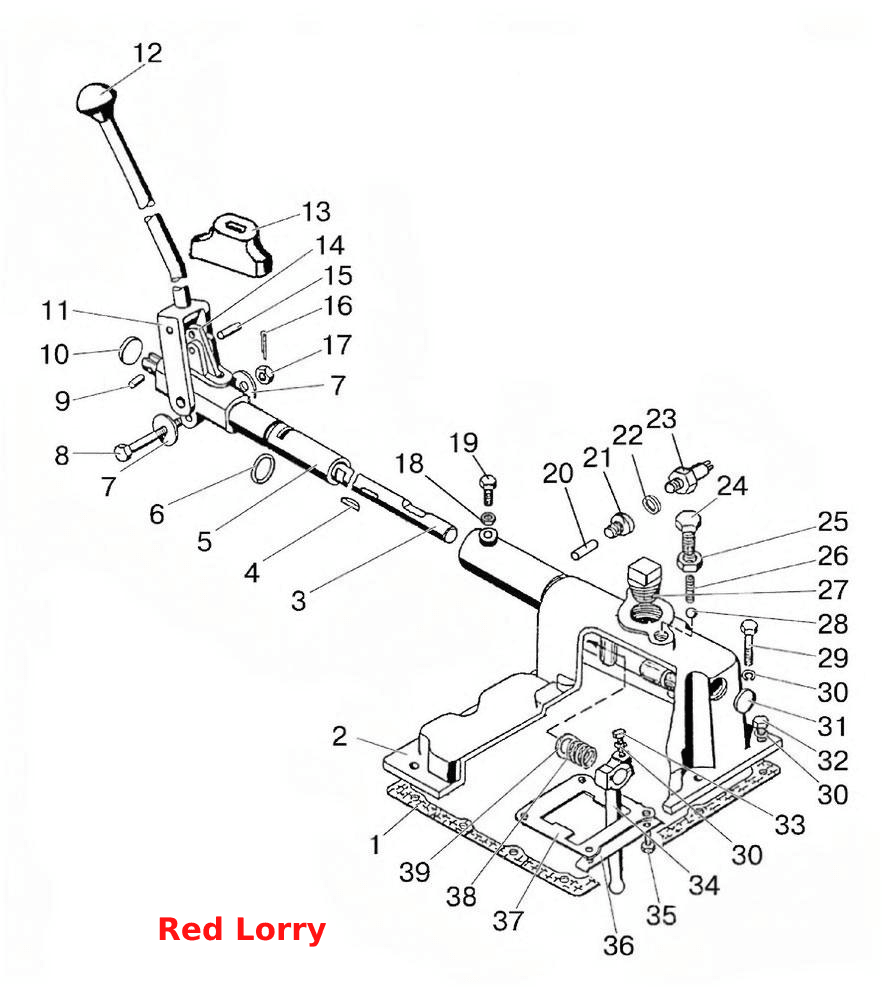

Механізм управління коробкою передач, кришка
100%
Назва деталі
Кришка
Заводський номер
921-1703010
Кількість на модель
1
№
Назва деталі
Кришка
Заводський номер
921-1703010-01
Кількість на модель
1
№
Назва деталі
Прокладка
Заводський номер
50-1702026
Кількість на модель
1
№
1
Назва деталі
Кришка
Заводський номер
921-1703025
Кількість на модель
1
№
2
Назва деталі
Вал
Заводський номер
921-1703201
Кількість на модель
1
№
3
Назва деталі
шпонка
Заводський номер
СШ611
Кількість на модель
1
№
4
Назва деталі
Опора
Заводський номер
921-1703210
Кількість на модель
1
№
5
Назва деталі
Кільце
Заводський номер
032-036-25-2-4
Кількість на модель
1
№
6
Назва деталі
Диск
Заводський номер
ШЧ 12
Кількість на модель
2
№
7
Назва деталі
гвинт
Заводський номер
50-2403034-01
Кількість на модель
1
№
8
Назва деталі
Штифт
Заводський номер
ШЦК 8x20
Кількість на модель
1
№
9
Назва деталі
Заглушка
Заводський номер
35-10 кпЦ9Хр
Кількість на модель
1
№
10
Назва деталі
Важіль
Заводський номер
921-1703220
Кількість на модель
1
№
11
Назва деталі
Рукоятка
Заводський номер
А15.05.020
Кількість на модель
1
№
12
Назва деталі
Чохол
Заводський номер
70-1703203-А
Кількість на модель
1
№
13
Назва деталі
Повідець
Заводський номер
70-1703202-А
Кількість на модель
1
№
14
Назва деталі
Штифт
Заводський номер
ШКЦ 8x25
Кількість на модель
1
№
15
Назва деталі
Шплінт
Заводський номер
3,2x25
Кількість на модель
1
№
16
Назва деталі
Горіх
Заводський номер
М12
Кількість на модель
1
№
17
Назва деталі
Гайка
Заводський номер
М10
Кількість на модель
1
№
18
Назва деталі
Гвинт
Заводський номер
921-1703046
Кількість на модель
1
№
19
Назва деталі
Штовхач
Заводський номер
921-1703205
Кількість на модель
1
№
20
Назва деталі
Перехідник
Заводський номер
921-1703029
Кількість на модель
1
№
21
Назва деталі
Прокладка
Заводський номер
50-1702048
Кількість на модель
6
№
22
Назва деталі
Вимикач
Заводський номер
ВК 12-51
Кількість на модель
1
№
23
Назва деталі
гвинт
Заводський номер
70-1703204
Кількість на модель
1
№
24
Назва деталі
Гайка
Заводський номер
М16
Кількість на модель
1
№
25
Назва деталі
Пружина фіксатора
Заводський номер
50-1702148-А
Кількість на модель
1
№
26
Назва деталі
Затор
Заводський номер
ПККГ1 1/4
Кількість на модель
1
№
27
Назва деталі
Партнер 13,8 мм
Заводський номер
13,8-60
Кількість на модель
1
№
28
Назва деталі
Диск
Заводський номер
ШП 10
Кількість на модель
13
№
30
Назва деталі
Заглушка
Заводський номер
28-10кпЦ9Хр
Кількість на модель
1
№
31
Назва деталі
гвинт
Заводський номер
М10x35
Кількість на модель
10
№
32
Назва деталі
гвинт
Заводський номер
М10x30
Кількість на модель
1
№
33
Назва деталі
Важіль
Заводський номер
70-1703011
Кількість на модель
1
№
34
Назва деталі
гвинт
Заводський номер
М10х18
Кількість на модель
4
№
35
Назва деталі
Стопорна пластина
Заводський номер
50-1702107-А
Кількість на модель
2
№
36
Назва деталі
Пластина
Заводський номер
70-1703084
Кількість на модель
1
№
37
Назва деталі
Пластина
Заводський номер
74-1703084
Кількість на модель
1
№
37
Назва деталі
Пружина
Заводський номер
70-1703057
Кількість на модель
1
№
38
Назва деталі
Диск
Заводський номер
70-1703058
Кількість на модель
1
№
39
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Кришка | 921-1703010 | 1 | 1 | |||||
| Кришка | 921-1703010-01 | 1 | 1 | |||||
| 1 | Прокладка | 50-1702026 | 1 | 1 | 1 | |||
| 2 | Кришка | 921-1703025 | 1 | 1 | 2 | |||
| 3 | Вал | 921-1703201 | 1 | 1 | 3 | |||
| 4 | шпонка | СШ611 | 1 | 1 | 4 | |||
| 5 | Опора | 921-1703210 | 1 | 1 | 5 | |||
| 6 | Кільце | 032-036-25-2-4 | 1 | 1 | 6 | |||
| 7 | Диск | ШЧ 12 | 2 | 2 | 7 | |||
| 8 | гвинт | 50-2403034-01 | 1 | 1 | 8 | |||
| 9 | Штифт | ШЦК 8x20 | 1 | 1 | 9 | |||
| 10 | Заглушка | 35-10 кпЦ9Хр | 1 | 1 | 10 | |||
| 11 | Важіль | 921-1703220 | 1 | 1 | 11 | |||
| 12 | Рукоятка | А15.05.020 | 1 | 1 | 12 | |||
| 13 | Чохол | 70-1703203-А | 1 | 1 | 13 | |||
| 14 | Повідець | 70-1703202-А | 1 | 1 | 14 | |||
| 15 | Штифт | ШКЦ 8x25 | 1 | 1 | 15 | |||
| 16 | Шплінт | 3,2x25 | 1 | 1 | 16 | |||
| 17 | Горіх | М12 | 1 | 1 | 17 | |||
| 18 | Гайка | М10 | 1 | 1 | 18 | |||
| 19 | Гвинт | 921-1703046 | 1 | 1 | 19 | |||
| 20 | Штовхач | 921-1703205 | 1 | 1 | 20 | |||
| 21 | Перехідник | 921-1703029 | 1 | 1 | 21 | |||
| 22 | Прокладка | 50-1702048 | 6 | 6 | 22 | |||
| 23 | Вимикач | ВК 12-51 | 1 | 1 | 23 | |||
| 24 | гвинт | 70-1703204 | 1 | 1 | 24 | |||
| 25 | Гайка | М16 | 1 | 1 | 25 | |||
| 26 | Пружина фіксатора | 50-1702148-А | 1 | 1 | 26 | |||
| 27 | Затор | ПККГ1 1/4 | 1 | 1 | 27 | |||
| 28 | Партнер 13,8 мм | 13,8-60 | 1 | 1 | 28 | |||
| 30 | Диск | ШП 10 | 13 | 13 | 30 | |||
| 31 | Заглушка | 28-10кпЦ9Хр | 1 | 1 | 31 | |||
| 32 | гвинт | М10x35 | 10 | 10 | 32 | |||
| 33 | гвинт | М10x30 | 1 | 1 | 33 | |||
| 34 | Важіль | 70-1703011 | 1 | 1 | 34 | |||
| 35 | гвинт | М10х18 | 4 | 4 | 35 | |||
| 36 | Стопорна пластина | 50-1702107-А | 2 | 2 | 36 | |||
| 37 | Пластина | 70-1703084 | 1 | 1 | 37 | |||
| 37 | Пластина | 74-1703084 | 1 | 1 | 37 | |||
| 38 | Пружина | 70-1703057 | 1 | 1 | 38 | |||
| 39 | Диск | 70-1703058 | 1 | 1 | 39 |
