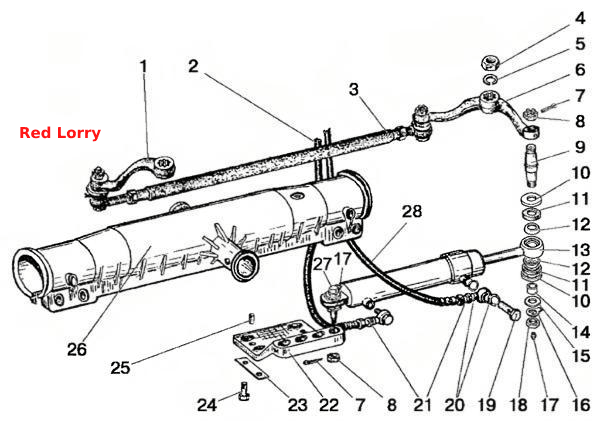

Гідроциліндр та арматура ГОРУ __NT__0__ (варіант із передньою віссю)
100%
Назва деталі
Правий важіль
Заводський номер
70-3001040
Кількість на модель
1
№
1
Назва деталі
Шланг високого тиску
Заводський номер
952-3407100
Кількість на модель
1
№
2
Назва деталі
Рульова тяга
Заводський номер
1220-3003010
Кількість на модель
1
№
3
Назва деталі
Гайка
Заводський номер
50-3001087
Кількість на модель
2
№
4
Назва деталі
Диск
Заводський номер
27Л
Кількість на модель
2
№
5
Назва деталі
Лівий важіль
Заводський номер
70-3001040-01
Кількість на модель
1
№
6
Назва деталі
Шплінт
Заводський номер
4x36.019
Кількість на модель
2
№
7
Назва деталі
Гайка
Заводський номер
М20х1,5-61-1.6.019
Кількість на модель
2
№
8
Назва деталі
Палець
Заводський номер
Ф80-3405101Б
Кількість на модель
2
№
9
Назва деталі
Ущільнювальна чашка
Заводський номер
Ф80-3405108
Кількість на модель
4
№
10
Назва деталі
Ущільнювач
Заводський номер
Ф80-3405109
Кількість на модель
4
№
11
Назва деталі
Сферична втулка
Заводський номер
Ф80-3405107
Кількість на модель
4
№
12
Назва деталі
Гідроциліндр
Заводський номер
Ц50-3405215-А
Кількість на модель
1
№
13
Назва деталі
Втулка
Заводський номер
Ф80-3405102В
Кількість на модель
2
№
14
Назва деталі
Шайба
Заводський номер
С20.01.019
Кількість на модель
2
№
15
Назва деталі
Стопорна шайба
Заводський номер
Ф80-3405103
Кількість на модель
2
№
16
Назва деталі
Маслянка
Заводський номер
1.1.Ц9.хр
Кількість на модель
2
№
17
Назва деталі
Гайка
Заводський номер
М20-6Н.6.019
Кількість на модель
2
№
18
Назва деталі
гвинт
Заводський номер
Ф80-3407201
Кількість на модель
2
№
19
Назва деталі
Диск
Заводський номер
Ф80-3407114
Кількість на модель
4
№
20
Назва деталі
Перехідник
Заводський номер
952-3407020
Кількість на модель
2
№
21
Назва деталі
Кронштейн
Заводський номер
Ф80-3001011
Кількість на модель
1
№
22
Назва деталі
Пластина
Заводський номер
Ф80-3001013
Кількість на модель
2
№
23
Назва деталі
гвинт
Заводський номер
M16-6gx40.88.35.019
Кількість на модель
4
№
24
Назва деталі
Установчий штифт
Заводський номер
Д01-015
Кількість на модель
2
№
25
Назва деталі
Передня вісь
Заводський номер
50-3001010А-01
Кількість на модель
1
№
26
Назва деталі
Штуцер
Заводський номер
Ф80-3405112
Кількість на модель
1
№
27
Назва деталі
Шланг високого тиску
Заводський номер
952-3407100-04
Кількість на модель
1
№
28
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Правий важіль | 70-3001040 | 1 | 1 | 1 | |||
| 2 | Шланг високого тиску | 952-3407100 | 1 | 1 | 2 | |||
| 3 | Рульова тяга | 1220-3003010 | 1 | 1 | 3 | |||
| 4 | Гайка | 50-3001087 | 2 | 2 | 4 | |||
| 5 | Диск | 27Л | 2 | 2 | 5 | |||
| 6 | Лівий важіль | 70-3001040-01 | 1 | 1 | 6 | |||
| 7 | Шплінт | 4x36.019 | 2 | 2 | 7 | |||
| 8 | Гайка | М20х1,5-61-1.6.019 | 2 | 2 | 8 | |||
| 9 | Палець | Ф80-3405101Б | 2 | 2 | 9 | |||
| 10 | Ущільнювальна чашка | Ф80-3405108 | 4 | 4 | 10 | |||
| 11 | Ущільнювач | Ф80-3405109 | 4 | 4 | 11 | |||
| 12 | Сферична втулка | Ф80-3405107 | 4 | 4 | 12 | |||
| 13 | Гідроциліндр | Ц50-3405215-А | 1 | 1 | 13 | |||
| 14 | Втулка | Ф80-3405102В | 2 | 2 | 14 | |||
| 15 | Шайба | С20.01.019 | 2 | 2 | 15 | |||
| 16 | Стопорна шайба | Ф80-3405103 | 2 | 2 | 16 | |||
| 17 | Маслянка | 1.1.Ц9.хр | 2 | 2 | 17 | |||
| 18 | Гайка | М20-6Н.6.019 | 2 | 2 | 18 | |||
| 19 | гвинт | Ф80-3407201 | 2 | 2 | 19 | |||
| 20 | Диск | Ф80-3407114 | 4 | 4 | 20 | |||
| 21 | Перехідник | 952-3407020 | 2 | 2 | 21 | |||
| 22 | Кронштейн | Ф80-3001011 | 1 | 1 | 22 | |||
| 23 | Пластина | Ф80-3001013 | 2 | 2 | 23 | |||
| 24 | гвинт | M16-6gx40.88.35.019 | 4 | 4 | 24 | |||
| 25 | Установчий штифт | Д01-015 | 2 | 2 | 25 | |||
| 26 | Передня вісь | 50-3001010А-01 | 1 | 1 | 26 | |||
| 27 | Штуцер | Ф80-3405112 | 1 | 1 | 27 | |||
| 28 | Шланг високого тиску | 952-3407100-04 | 1 | 1 | 28 |
