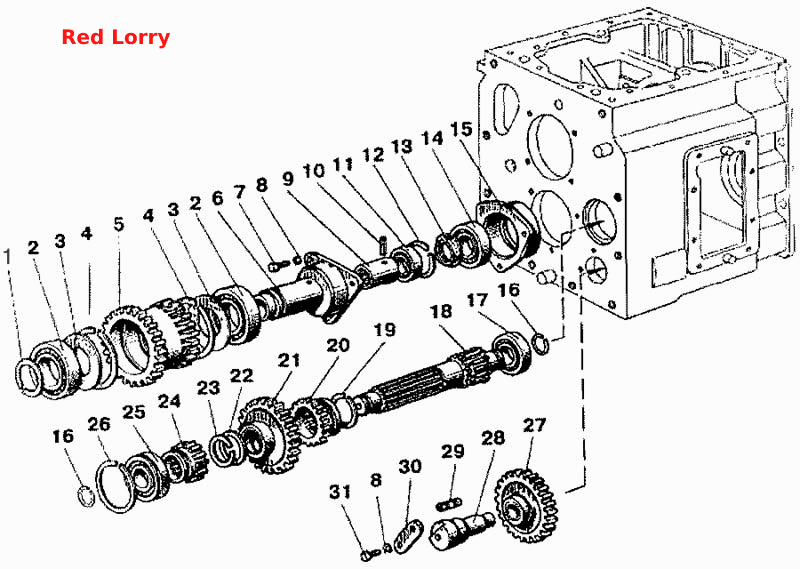

Вал I та передачі заднього ходу. Опори проміжного та внутрішнього валів
100%
Назва деталі
Кільце Б
Заводський номер
Кольцо 2Б60
Кількість на модель
1
№
1
Назва деталі
Подшипник
Заводський номер
Подшипник 212
Кількість на модель
2
№
2
Назва деталі
Масловідбивна шайба
Заводський номер
70-1721318
Кількість на модель
2
№
3
Назва деталі
Кільце Б
Заводський номер
Кольцо 2Б110
Кількість на модель
2
№
4
Назва деталі
Шестерня редуктора
Заводський номер
70-1721041
Кількість на модель
1
№
5
Назва деталі
Гніздо
Заводський номер
70-1701186
Кількість на модель
1
№
6
Назва деталі
Болт M10х35
Заводський номер
Болт М10х35
Кількість на модель
3
№
7
Назва деталі
Диск SP10
Заводський номер
Шайба ШП 10
Кількість на модель
5
№
8
Назва деталі
Втулка
Заводський номер
50-1701188
Кількість на модель
1
№
9
Назва деталі
Пружинний штифт 8х45
Заводський номер
Штифт пружинный 8х45
Кількість на модель
1
№
10
Назва деталі
Підшипник
Заводський номер
Подшипник 307
Кількість на модель
1
№
11
Назва деталі
Кільце Б
Заводський номер
Кольцо 2Б80
Кількість на модель
1
№
12
Назва деталі
Гайка вала
Заводський номер
50-1701181
Кількість на модель
1
№
13
Назва деталі
Подшипник 60210-А
Заводський номер
Подшипник 60210-А
Кількість на модель
1
№
14
Назва деталі
Гніздо підшипника
Заводський номер
50-1701184
Кількість на модель
1
№
15
Назва деталі
Кільце
Заводський номер
Х4М-1701163
Кількість на модель
2
№
16
Назва деталі
Підшипник А
Заводський номер
Подшипник 208А
Кількість на модель
1
№
17
Назва деталі
Вал I передачі та з.х.
Заводський номер
70-1701382
Кількість на модель
1
№
18
Назва деталі
Кільце Б
Заводський номер
Кольцо 2Б65
Кількість на модель
1
№
19
Назва деталі
Шестерня включення редуктора I
Заводський номер
70-1701072
Кількість на модель
1
№
20
Назва деталі
Шестерня приводу редуктора ходу
Заводський номер
70-1701224
Кількість на модель
1
№
21
Назва деталі
Диск
Заводський номер
70-1701226
Кількість на модель
1
№
22
Назва деталі
Кільце Б
Заводський номер
Кольцо 2Б50
Кількість на модель
1
№
23
Назва деталі
Шестерня першої передачі та заднього ходу
Заводський номер
50-1701212-А
Кількість на модель
1
№
24
Назва деталі
Подшипник 50308-А
Заводський номер
Подшипник 50308-А
Кількість на модель
1
№
25
Назва деталі
Кільце КСП90
Заводський номер
Кольцо КСП90
Кількість на модель
1
№
26
Назва деталі
Проміжна шестерня заднього ходу
Заводський номер
70-1701082
Кількість на модель
1
№
27
Назва деталі
Ось
Заводський номер
50-1701434
Кількість на модель
1
№
28
Назва деталі
Голчастий підшипник 3КК30х35х46Е
Заводський номер
Подшипник игольчатый 3КК30х35х46Е
Кількість на модель
1
№
29
Назва деталі
Планка
Заводський номер
50-1702082
Кількість на модель
1
№
30
Назва деталі
Болт M10х25
Заводський номер
Болт М10х25
Кількість на модель
2
№
31
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кільце Б | Кольцо 2Б60 | 1 | 1 | 1 | |||
| 2 | Подшипник | Подшипник 212 | 2 | 2 | 2 | |||
| 3 | Масловідбивна шайба | 70-1721318 | 2 | 2 | 3 | |||
| 4 | Кільце Б | Кольцо 2Б110 | 2 | 2 | 4 | |||
| 5 | Шестерня редуктора | 70-1721041 | 1 | 1 | 5 | |||
| 6 | Гніздо | 70-1701186 | 1 | 1 | 6 | |||
| 7 | Болт M10х35 | Болт М10х35 | 3 | 3 | 7 | |||
| 8 | Диск SP10 | Шайба ШП 10 | 5 | 5 | 8 | |||
| 9 | Втулка | 50-1701188 | 1 | 1 | 9 | |||
| 10 | Пружинний штифт 8х45 | Штифт пружинный 8х45 | 1 | 1 | 10 | |||
| 11 | Підшипник | Подшипник 307 | 1 | 1 | 11 | |||
| 12 | Кільце Б | Кольцо 2Б80 | 1 | 1 | 12 | |||
| 13 | Гайка вала | 50-1701181 | 1 | 1 | 13 | |||
| 14 | Подшипник 60210-А | Подшипник 60210-А | 1 | 1 | 14 | |||
| 15 | Гніздо підшипника | 50-1701184 | 1 | 1 | 15 | |||
| 16 | Кільце | Х4М-1701163 | 2 | 2 | 16 | |||
| 17 | Підшипник А | Подшипник 208А | 1 | 1 | 17 | |||
| 18 | Вал I передачі та з.х. | 70-1701382 | 1 | 1 | 18 | |||
| 19 | Кільце Б | Кольцо 2Б65 | 1 | 1 | 19 | |||
| 20 | Шестерня включення редуктора I | 70-1701072 | 1 | 1 | 20 | |||
| 21 | Шестерня приводу редуктора ходу | 70-1701224 | 1 | 1 | 21 | |||
| 22 | Диск | 70-1701226 | 1 | 1 | 22 | |||
| 23 | Кільце Б | Кольцо 2Б50 | 1 | 1 | 23 | |||
| 24 | Шестерня першої передачі та заднього ходу | 50-1701212-А | 1 | 1 | 24 | |||
| 25 | Подшипник 50308-А | Подшипник 50308-А | 1 | 1 | 25 | |||
| 26 | Кільце КСП90 | Кольцо КСП90 | 1 | 1 | 26 | |||
| 27 | Проміжна шестерня заднього ходу | 70-1701082 | 1 | 1 | 27 | |||
| 28 | Ось | 50-1701434 | 1 | 1 | 28 | |||
| 29 | Голчастий підшипник 3КК30х35х46Е | Подшипник игольчатый 3КК30х35х46Е | 1 | 1 | 29 | |||
| 30 | Планка | 50-1702082 | 1 | 1 | 30 | |||
| 31 | Болт M10х25 | Болт М10х25 | 2 | 2 | 31 |
