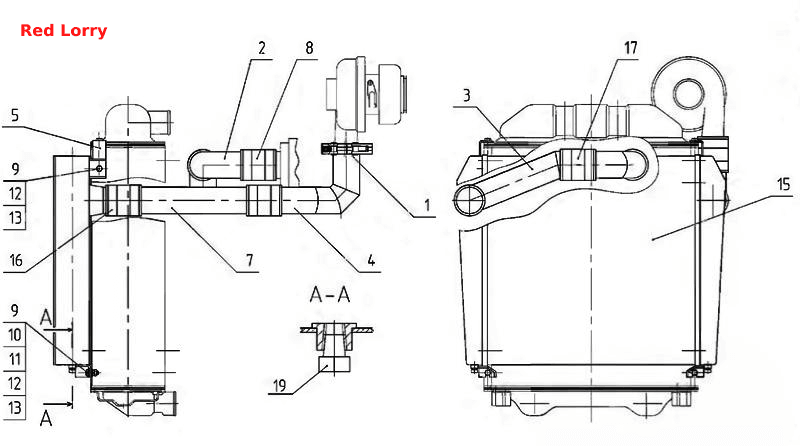

Встановлення охолоджувача
100%
Назва деталі
Встановлення охолоджувача
Заводський номер
1025.4-1317010
Кількість на модель
№
Назва деталі
Хомут
Заводський номер
1025.4-1317100
Кількість на модель
1
№
1
Назва деталі
Повітропровід
Заводський номер
1025.4-1317630
Кількість на модель
1
№
2
Назва деталі
Повітропровід
Заводський номер
1025.4-1317640
Кількість на модель
1
№
3
Назва деталі
Повітропровід
Заводський номер
1025.4-1317650
Кількість на модель
1
№
4
Назва деталі
Кронштейн
Заводський номер
1025-1317735
Кількість на модель
2
№
5
Назва деталі
Труба__NT__0__
Заводський номер
1025.4-1317654
Кількість на модель
1
№
7
Назва деталі
Патрубок
Заводський номер
922-1109006-01
Кількість на модель
1
№
8
Назва деталі
гвинт
Заводський номер
M8-6gx20.88.35.019
Кількість на модель
4
№
9
Назва деталі
Гайка
Заводський номер
M8-6H.6.019
Кількість на модель
2
№
10
Назва деталі
Диск
Заводський номер
С8.01.019
Кількість на модель
2
№
11
Назва деталі
Диск
Заводський номер
8Т
Кількість на модель
13
№
13
Назва деталі
Хомут
Заводський номер
NORMAGBS71/25W2
Кількість на модель
12
№
16
Назва деталі
Силіконовий патрубок 60x80 синій
Заводський номер
1317.07
Кількість на модель
2
№
17
Назва деталі
Силіконовий патрубок 60x80 червоний
Заводський номер
1317.08
Кількість на модель
2
№
18
Назва деталі
Затор
Заводський номер
КГ1/4А12.019
Кількість на модель
2
№
19
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення охолоджувача | 1025.4-1317010 | |||||||
| 1 | Хомут | 1025.4-1317100 | 1 | 1 | 1 | |||
| 2 | Повітропровід | 1025.4-1317630 | 1 | 1 | 2 | |||
| 3 | Повітропровід | 1025.4-1317640 | 1 | 1 | 3 | |||
| 4 | Повітропровід | 1025.4-1317650 | 1 | 1 | 4 | |||
| 5 | Кронштейн | 1025-1317735 | 2 | 2 | 5 | |||
| 7 | Труба__NT__0__ | 1025.4-1317654 | 1 | 1 | 7 | |||
| 8 | Патрубок | 922-1109006-01 | 1 | 1 | 8 | |||
| 9 | гвинт | M8-6gx20.88.35.019 | 4 | 4 | 9 | |||
| 10 | Гайка | M8-6H.6.019 | 2 | 2 | 10 | |||
| 11 | Диск | С8.01.019 | 2 | 2 | 11 | |||
| 13 | Диск | 8Т | 13 | 13 | 13 | |||
| 16 | Хомут | NORMAGBS71/25W2 | 12 | 12 | 16 | |||
| 17 | Силіконовий патрубок 60x80 синій | 1317.07 | 2 | 2 | 17 | |||
| 18 | Силіконовий патрубок 60x80 червоний | 1317.08 | 2 | 2 | 18 | |||
| 19 | Затор | КГ1/4А12.019 | 2 | 2 | 19 |
