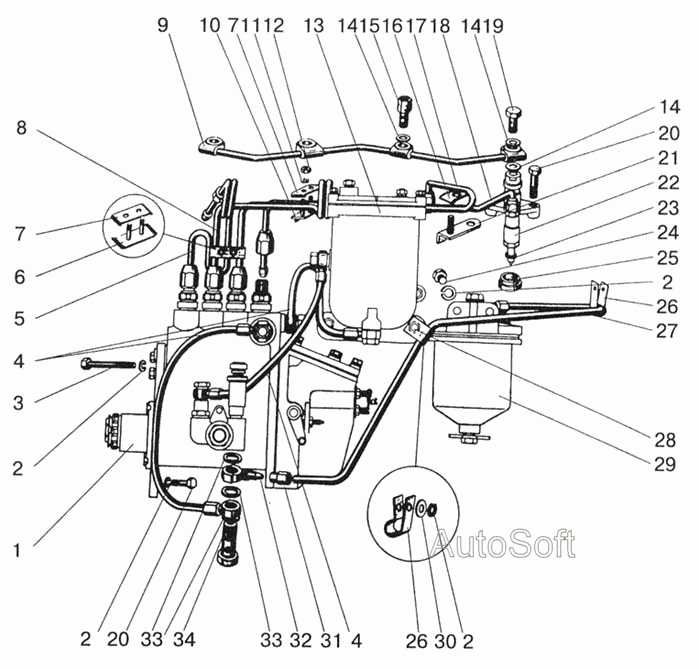

Паливні трубопроводи. Монтаж паливної апаратури
100%
Назва деталі
Паливний насос
Заводський номер
4УТНИ-1111005-20
Кількість на модель
1
№
1
Назва деталі
Диск
Заводський номер
ШП10
Кількість на модель
9
№
2
Назва деталі
гвинт
Заводський номер
М10х120
Кількість на модель
2
№
3
Назва деталі
Трубка
Заводський номер
240-1104160-03
Кількість на модель
3
№
4
Назва деталі
Трубка
Заводський номер
245-1104300-В
Кількість на модель
1
№
5
Назва деталі
Трубка
Заводський номер
240-1104300-01
Кількість на модель
1
№
5
Назва деталі
Колодка
Заводський номер
240-1111105
Кількість на модель
1
№
6
Назва деталі
Колодка
Заводський номер
240-1111106-01
Кількість на модель
2
№
7
Назва деталі
Трубка
Заводський номер
240-1104300-02
Кількість на модель
1
№
8
Назва деталі
Трубка
Заводський номер
245-1104300-В-01
Кількість на модель
1
№
8
Назва деталі
Паливопровід
Заводський номер
240-1104320-А2-02
Кількість на модель
1
№
9
Назва деталі
Кронштейн
Заводський номер
240-1111115-А
Кількість на модель
1
№
10
Назва деталі
Диск
Заводський номер
ШП6
Кількість на модель
5
№
11
Назва деталі
Гайка
Заводський номер
М6
Кількість на модель
5
№
12
Назва деталі
Фільтр паливний тонкого очищення
Заводський номер
240-1117010-А
Кількість на модель
1
№
13
Назва деталі
Прокладка
Заводський номер
36-1104788-01
Кількість на модель
8
№
14
Назва деталі
Штуцер
Заводський номер
240-1111112-01
Кількість на модель
1
№
15
Назва деталі
Колодка
Заводський номер
240-1111114
Кількість на модель
2
№
16
Назва деталі
Трубка
Заводський номер
240-1104300-03
Кількість на модель
1
№
17
Назва деталі
Трубка
Заводський номер
245-1104300-В-02
Кількість на модель
1
№
17
Назва деталі
Трубка
Заводський номер
245-1104300-В-03
Кількість на модель
1
№
18
Назва деталі
Трубка
Заводський номер
240-1104300-04
Кількість на модель
1
№
18
Назва деталі
гвинт
Заводський номер
36-1104787
Кількість на модель
4
№
19
Назва деталі
гвинт
Заводський номер
М10х35
Кількість на модель
10
№
20
Назва деталі
Кронштейн
Заводський номер
240-1111125-А1
Кількість на модель
1
№
21
Назва деталі
Форсунка
Заводський номер
171.1112010-01
Кількість на модель
4
№
22
Назва деталі
Форсунка ФДМ-__NT__0__
Заводський номер
17.1112010-01
Кількість на модель
4
№
22
Назва деталі
Форсунка
Заводський номер
17.1112010-10
Кількість на модель
4
№
22
Назва деталі
Прокладка- екран
Заводський номер
245-1111020
Кількість на модель
4
№
23
Назва деталі
гвинт
Заводський номер
М10х25
Кількість на модель
2
№
24
Назва деталі
Кільце захисне
Заводський номер
240-1111036-Б1
Кількість на модель
4
№
25
Назва деталі
Хомутик
Заводський номер
240-1111101
Кількість на модель
2
№
26
Назва деталі
Трубка
Заводський номер
240-1104160-01
Кількість на модель
1
№
27
Назва деталі
гвинт
Заводський номер
М10х30
Кількість на модель
3
№
28
Назва деталі
Фільтр паливний грубого очищення
Заводський номер
240-1105010
Кількість на модель
1
№
29
Назва деталі
Диск
Заводський номер
ШЧ10
Кількість на модель
1
№
30
Назва деталі
Горіх
Заводський номер
240-1104119-01
Кількість на модель
8
№
31
Назва деталі
Кутник
Заводський номер
240-1104118-01
Кількість на модель
8
№
32
Назва деталі
Кільце ущільнювальне
Заводський номер
Д18-055-А-01
Кількість на модель
17
№
33
Назва деталі
Болт поворотного косинця
Заводський номер
240-1111103-А
Кількість на модель
1
№
34
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Паливний насос | 4УТНИ-1111005-20 | 1 | 1 | 1 | |||
| 2 | Диск | ШП10 | 9 | 9 | 2 | |||
| 3 | гвинт | М10х120 | 2 | 2 | 3 | |||
| 4 | Трубка | 240-1104160-03 | 3 | 3 | 4 | |||
| 5 | Трубка | 245-1104300-В | 1 | 1 | 5 | |||
| 5 | Трубка | 240-1104300-01 | 1 | 1 | 5 | |||
| 6 | Колодка | 240-1111105 | 1 | 1 | 6 | |||
| 7 | Колодка | 240-1111106-01 | 2 | 2 | 7 | |||
| 8 | Трубка | 240-1104300-02 | 1 | 1 | 8 | |||
| 8 | Трубка | 245-1104300-В-01 | 1 | 1 | 8 | |||
| 9 | Паливопровід | 240-1104320-А2-02 | 1 | 1 | 9 | |||
| 10 | Кронштейн | 240-1111115-А | 1 | 1 | 10 | |||
| 11 | Диск | ШП6 | 5 | 5 | 11 | |||
| 12 | Гайка | М6 | 5 | 5 | 12 | |||
| 13 | Фільтр паливний тонкого очищення | 240-1117010-А | 1 | 1 | 13 | |||
| 14 | Прокладка | 36-1104788-01 | 8 | 8 | 14 | |||
| 15 | Штуцер | 240-1111112-01 | 1 | 1 | 15 | |||
| 16 | Колодка | 240-1111114 | 2 | 2 | 16 | |||
| 17 | Трубка | 240-1104300-03 | 1 | 1 | 17 | |||
| 17 | Трубка | 245-1104300-В-02 | 1 | 1 | 17 | |||
| 18 | Трубка | 245-1104300-В-03 | 1 | 1 | 18 | |||
| 18 | Трубка | 240-1104300-04 | 1 | 1 | 18 | |||
| 19 | гвинт | 36-1104787 | 4 | 4 | 19 | |||
| 20 | гвинт | М10х35 | 10 | 10 | 20 | |||
| 21 | Кронштейн | 240-1111125-А1 | 1 | 1 | 21 | |||
| 22 | Форсунка | 171.1112010-01 | 4 | 4 | 22 | |||
| 22 | Форсунка ФДМ-__NT__0__ | 17.1112010-01 | 4 | 4 | 22 | |||
| 22 | Форсунка | 17.1112010-10 | 4 | 4 | 22 | |||
| 23 | Прокладка- екран | 245-1111020 | 4 | 4 | 23 | |||
| 24 | гвинт | М10х25 | 2 | 2 | 24 | |||
| 25 | Кільце захисне | 240-1111036-Б1 | 4 | 4 | 25 | |||
| 26 | Хомутик | 240-1111101 | 2 | 2 | 26 | |||
| 27 | Трубка | 240-1104160-01 | 1 | 1 | 27 | |||
| 28 | гвинт | М10х30 | 3 | 3 | 28 | |||
| 29 | Фільтр паливний грубого очищення | 240-1105010 | 1 | 1 | 29 | |||
| 30 | Диск | ШЧ10 | 1 | 1 | 30 | |||
| 31 | Горіх | 240-1104119-01 | 8 | 8 | 31 | |||
| 32 | Кутник | 240-1104118-01 | 8 | 8 | 32 | |||
| 33 | Кільце ущільнювальне | Д18-055-А-01 | 17 | 17 | 33 | |||
| 34 | Болт поворотного косинця | 240-1111103-А | 1 | 1 | 34 |
