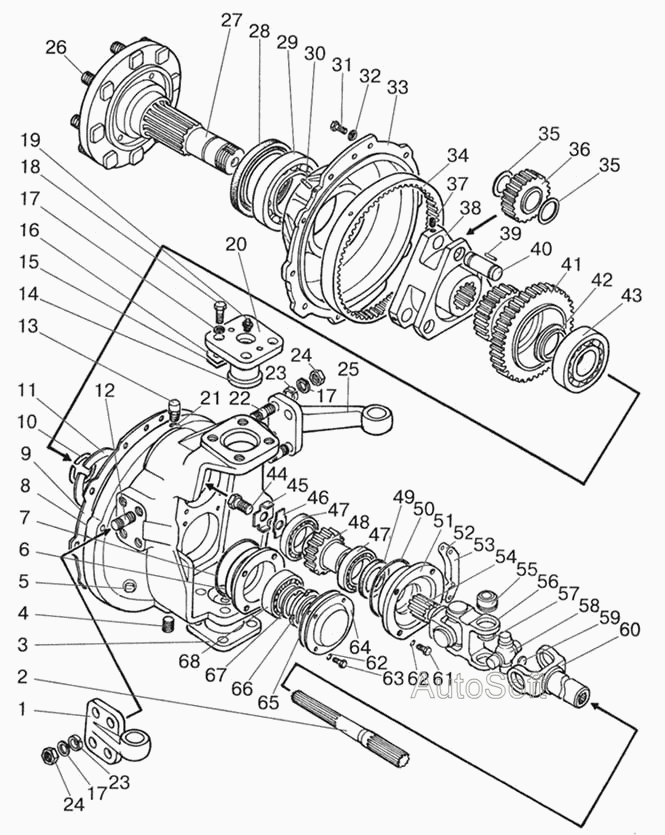

Редуктор кінцевої передачі переднього ведучого моста
100%
Назва деталі
Лівий редуктор
Заводський номер
822-2308005
Кількість на модель
1
№
Назва деталі
Пастка (10, 11, 26-30, 33-43)
Заводський номер
1525-2308050-01
Кількість на модель
2
№
Назва деталі
Фланець
Заводський номер
1521-2308070
Кількість на модель
2
№
Назва деталі
Коробка передач у зборі
Заводський номер
1521-2308030
Кількість на модель
2
№
Назва деталі
Кришка
Заводський номер
1521-2308020
Кількість на модель
2
№
Назва деталі
Шарнір з піввіссю
Заводський номер
1520-2308140
Кількість на модель
2
№
Назва деталі
Склянка з манжетою та кільцем у комплекті
Заводський номер
1520-2308080
Кількість на модель
2
№
Назва деталі
Подвійний шарнір
Заводський номер
1520-2308024-20
Кількість на модель
2
№
Назва деталі
Правий редуктор
Заводський номер
822-2308005-01
Кількість на модель
1
№
Назва деталі
Лівий кронштейн
Заводський номер
1021-2308076
Кількість на модель
1
№
1
Назва деталі
Вал
Заводський номер
822-2308065
Кількість на модель
2
№
2
Назва деталі
Ось
Заводський номер
1520-2308037-01
Кількість на модель
1
№
3
Назва деталі
Затор
Заводський номер
2КГ3/8@
Кількість на модель
2
№
4
Назва деталі
Затор
Заводський номер
2КГ3/4@
Кількість на модель
2
№
5
Назва деталі
Склянка
Заводський номер
1520-2308002
Кількість на модель
2
№
6
Назва деталі
Кільце
Заводський номер
095-100-30-1-4
Кількість на модель
2
№
7
Назва деталі
Корпус
Заводський номер
1520-2308040-01
Кількість на модель
2
№
8
Назва деталі
Корпус
Заводський номер
1520-2308015
Кількість на модель
2
№
8
Назва деталі
Прокладка
Заводський номер
1520-2308034
Кількість на модель
2
№
9
Назва деталі
Кільце В
Заводський номер
В45
Кількість на модель
2
№
10
Назва деталі
Кільце В
Заводський номер
В100
Кількість на модель
2
№
11
Назва деталі
Диск
Заводський номер
1520-2308079-02
Кількість на модель
1
№
12
Назва деталі
Мило
Заводський номер
СУ1/8@-А
Кількість на модель
2
№
13
Назва деталі
Кільце
Заводський номер
055-063-46-2-4
Кількість на модель
4
№
14
Назва деталі
Регулювальна прокладка
Заводський номер
1520-2308042
Кількість на модель
8
№
15
Назва деталі
Регулювальна прокладка
Заводський номер
1520-2308042-01
Кількість на модель
20
№
16
Назва деталі
Диск
Заводський номер
ШП16
Кількість на модель
28
№
17
Назва деталі
гвинт
Заводський номер
М16х40
Кількість на модель
16
№
18
Назва деталі
Маслянка
Заводський номер
1.3.Ц6Хр
Кількість на модель
4
№
19
Назва деталі
Ось
Заводський номер
1520-2308037
Кількість на модель
3
№
20
Назва деталі
Фільтр
Заводський номер
СУ1/8@-3-Б
Кількість на модель
2
№
21
Назва деталі
Шпилька
Заводський номер
1520-2308079
Кількість на модель
11
№
22
Назва деталі
Втулка
Заводський номер
1520-2308077
Кількість на модель
12
№
23
Назва деталі
Гайка
Заводський номер
М16
Кількість на модель
12
№
24
Назва деталі
Лівий важіль
Заводський номер
822-2308074
Кількість на модель
1
№
25
Назва деталі
Правий важіль
Заводський номер
822-2308075
Кількість на модель
1
№
25
Назва деталі
гвинт
Заводський номер
40-3103016
Кількість на модель
16
№
26
Назва деталі
Фланець
Заводський номер
1521-2308017
Кількість на модель
2
№
27
Назва деталі
Манжета
Заводський номер
2.2-100х125-2-4
Кількість на модель
2
№
28
Назва деталі
Подшипник
Заводський номер
7514А
Кількість на модель
2
№
29
Назва деталі
Штифт
Заводський номер
8х25
Кількість на модель
6
№
30
Назва деталі
гвинт
Заводський номер
М10х35
Кількість на модель
20
№
31
Назва деталі
Диск
Заводський номер
ШП10
Кількість на модель
20
№
32
Назва деталі
Кришка
Заводський номер
1521-2308016
Кількість на модель
2
№
33
Назва деталі
Шестерня
Заводський номер
1520-2308064
Кількість на модель
2
№
34
Назва деталі
Диск
Заводський номер
1520-2308054
Кількість на модель
12
№
35
Назва деталі
Супутник
Заводський номер
1520-2308059
Кількість на модель
6
№
36
Назва деталі
Гвинт
Заводський номер
1520-2308011
Кількість на модель
6
№
37
Назва деталі
Посібник
Заводський номер
1521-2308056
Кількість на модель
2
№
38
Назва деталі
Відеоролик
Заводський номер
4х34,8-3
Кількість на модель
156
№
39
Назва деталі
Ось
Заводський номер
1520-2308053
Кількість на модель
6
№
40
Назва деталі
Блок шестерень
Заводський номер
1520-2308062-01
Кількість на модель
2
№
41
Назва деталі
Кільце
Заводський номер
1520-2308038
Кількість на модель
2
№
42
Назва деталі
Подшипник
Заводський номер
3609
Кількість на модель
2
№
43
Назва деталі
гвинт
Заводський номер
1521-2308012
Кількість на модель
2
№
44
Назва деталі
Стопорна пластина
Заводський номер
1521-2308031
Кількість на модель
2
№
45
Назва деталі
Диск
Заводський номер
1521-2308013
Кількість на модель
2
№
46
Назва деталі
Подшипник
Заводський номер
2007109
Кількість на модель
4
№
47
Назва деталі
Шестерня
Заводський номер
1525-2308061-01
Кількість на модель
2
№
48
Назва деталі
Манжета
Заводський номер
2.2-45х65-1-4
Кількість на модель
2
№
49
Назва деталі
Кільце
Заводський номер
100-105-30-2-4
Кількість на модель
2
№
50
Назва деталі
Склянка
Заводський номер
1520-2308035
Кількість на модель
2
№
51
Назва деталі
Регулювальна прокладка
Заводський номер
1520-2308021
Кількість на модель
20
№
52
Назва деталі
Регулювальна прокладка
Заводський номер
1520-2308021-01
Кількість на модель
8
№
53
Назва деталі
Вилка
Заводський номер
1520-2308063-10
Кількість на модель
2
№
54
Назва деталі
Подшипник
Заводський номер
704702К3С10
Кількість на модель
16
№
55
Назва деталі
Вилка
Заводський номер
15.22.01.013-10
Кількість на модель
2
№
56
Назва деталі
Стопорне кільце
Заводський номер
24-2201043-01
Кількість на модель
16
№
57
Назва деталі
Стопорне кільце
Заводський номер
24-2201043-30
Кількість на модель
16
№
57
Назва деталі
Стопорне кільце
Заводський номер
24-2201043-10
Кількість на модель
16
№
57
Назва деталі
Стопорне кільце
Заводський номер
24-2201043-20
Кількість на модель
16
№
57
Назва деталі
Хрестовина
Заводський номер
72-2203026-11
Кількість на модель
4
№
58
Назва деталі
Заглушка
Заводський номер
32-10
Кількість на модель
2
№
59
Назва деталі
Вилка
Заводський номер
1520-2308048
Кількість на модель
2
№
60
Назва деталі
Вилка (59, 60)
Заводський номер
1520-2308047
Кількість на модель
2
№
60
Назва деталі
гвинт
Заводський номер
М8х30
Кількість на модель
16
№
61
Назва деталі
Диск
Заводський номер
ШП8
Кількість на модель
16
№
62
Назва деталі
гвинт
Заводський номер
М8х16
Кількість на модель
8
№
63
Назва деталі
Кришка
Заводський номер
1520-2308004
Кількість на модель
2
№
64
Назва деталі
Прокладка
Заводський номер
1520-2308003
Кількість на модель
2
№
65
Назва деталі
Гайка
Заводський номер
80-1701045
Кількість на модель
2
№
66
Назва деталі
Диск
Заводський номер
80-1701056
Кількість на модель
2
№
67
Назва деталі
Підшипник
Заводський номер
7509
Кількість на модель
2
№
68
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Лівий редуктор | 822-2308005 | 1 | 1 | |||||
| Пастка (10, 11, 26-30, 33-43) | 1525-2308050-01 | 2 | 2 | |||||
| Фланець | 1521-2308070 | 2 | 2 | |||||
| Коробка передач у зборі | 1521-2308030 | 2 | 2 | |||||
| Кришка | 1521-2308020 | 2 | 2 | |||||
| Шарнір з піввіссю | 1520-2308140 | 2 | 2 | |||||
| Склянка з манжетою та кільцем у комплекті | 1520-2308080 | 2 | 2 | |||||
| Подвійний шарнір | 1520-2308024-20 | 2 | 2 | |||||
| Правий редуктор | 822-2308005-01 | 1 | 1 | |||||
| 1 | Лівий кронштейн | 1021-2308076 | 1 | 1 | 1 | |||
| 2 | Вал | 822-2308065 | 2 | 2 | 2 | |||
| 3 | Ось | 1520-2308037-01 | 1 | 1 | 3 | |||
| 4 | Затор | 2КГ3/8@ | 2 | 2 | 4 | |||
| 5 | Затор | 2КГ3/4@ | 2 | 2 | 5 | |||
| 6 | Склянка | 1520-2308002 | 2 | 2 | 6 | |||
| 7 | Кільце | 095-100-30-1-4 | 2 | 2 | 7 | |||
| 8 | Корпус | 1520-2308040-01 | 2 | 2 | 8 | |||
| 8 | Корпус | 1520-2308015 | 2 | 2 | 8 | |||
| 9 | Прокладка | 1520-2308034 | 2 | 2 | 9 | |||
| 10 | Кільце В | В45 | 2 | 2 | 10 | |||
| 11 | Кільце В | В100 | 2 | 2 | 11 | |||
| 12 | Диск | 1520-2308079-02 | 1 | 1 | 12 | |||
| 13 | Мило | СУ1/8@-А | 2 | 2 | 13 | |||
| 14 | Кільце | 055-063-46-2-4 | 4 | 4 | 14 | |||
| 15 | Регулювальна прокладка | 1520-2308042 | 8 | 8 | 15 | |||
| 16 | Регулювальна прокладка | 1520-2308042-01 | 20 | 20 | 16 | |||
| 17 | Диск | ШП16 | 28 | 28 | 17 | |||
| 18 | гвинт | М16х40 | 16 | 16 | 18 | |||
| 19 | Маслянка | 1.3.Ц6Хр | 4 | 4 | 19 | |||
| 20 | Ось | 1520-2308037 | 3 | 3 | 20 | |||
| 21 | Фільтр | СУ1/8@-3-Б | 2 | 2 | 21 | |||
| 22 | Шпилька | 1520-2308079 | 11 | 11 | 22 | |||
| 23 | Втулка | 1520-2308077 | 12 | 12 | 23 | |||
| 24 | Гайка | М16 | 12 | 12 | 24 | |||
| 25 | Лівий важіль | 822-2308074 | 1 | 1 | 25 | |||
| 25 | Правий важіль | 822-2308075 | 1 | 1 | 25 | |||
| 26 | гвинт | 40-3103016 | 16 | 16 | 26 | |||
| 27 | Фланець | 1521-2308017 | 2 | 2 | 27 | |||
| 28 | Манжета | 2.2-100х125-2-4 | 2 | 2 | 28 | |||
| 29 | Подшипник | 7514А | 2 | 2 | 29 | |||
| 30 | Штифт | 8х25 | 6 | 6 | 30 | |||
| 31 | гвинт | М10х35 | 20 | 20 | 31 | |||
| 32 | Диск | ШП10 | 20 | 20 | 32 | |||
| 33 | Кришка | 1521-2308016 | 2 | 2 | 33 | |||
| 34 | Шестерня | 1520-2308064 | 2 | 2 | 34 | |||
| 35 | Диск | 1520-2308054 | 12 | 12 | 35 | |||
| 36 | Супутник | 1520-2308059 | 6 | 6 | 36 | |||
| 37 | Гвинт | 1520-2308011 | 6 | 6 | 37 | |||
| 38 | Посібник | 1521-2308056 | 2 | 2 | 38 | |||
| 39 | Відеоролик | 4х34,8-3 | 156 | 156 | 39 | |||
| 40 | Ось | 1520-2308053 | 6 | 6 | 40 | |||
| 41 | Блок шестерень | 1520-2308062-01 | 2 | 2 | 41 | |||
| 42 | Кільце | 1520-2308038 | 2 | 2 | 42 | |||
| 43 | Подшипник | 3609 | 2 | 2 | 43 | |||
| 44 | гвинт | 1521-2308012 | 2 | 2 | 44 | |||
| 45 | Стопорна пластина | 1521-2308031 | 2 | 2 | 45 | |||
| 46 | Диск | 1521-2308013 | 2 | 2 | 46 | |||
| 47 | Подшипник | 2007109 | 4 | 4 | 47 | |||
| 48 | Шестерня | 1525-2308061-01 | 2 | 2 | 48 | |||
| 49 | Манжета | 2.2-45х65-1-4 | 2 | 2 | 49 | |||
| 50 | Кільце | 100-105-30-2-4 | 2 | 2 | 50 | |||
| 51 | Склянка | 1520-2308035 | 2 | 2 | 51 | |||
| 52 | Регулювальна прокладка | 1520-2308021 | 20 | 20 | 52 | |||
| 53 | Регулювальна прокладка | 1520-2308021-01 | 8 | 8 | 53 | |||
| 54 | Вилка | 1520-2308063-10 | 2 | 2 | 54 | |||
| 55 | Подшипник | 704702К3С10 | 16 | 16 | 55 | |||
| 56 | Вилка | 15.22.01.013-10 | 2 | 2 | 56 | |||
| 57 | Стопорне кільце | 24-2201043-01 | 16 | 16 | 57 | |||
| 57 | Стопорне кільце | 24-2201043-30 | 16 | 16 | 57 | |||
| 57 | Стопорне кільце | 24-2201043-10 | 16 | 16 | 57 | |||
| 57 | Стопорне кільце | 24-2201043-20 | 16 | 16 | 57 | |||
| 58 | Хрестовина | 72-2203026-11 | 4 | 4 | 58 | |||
| 59 | Заглушка | 32-10 | 2 | 2 | 59 | |||
| 60 | Вилка | 1520-2308048 | 2 | 2 | 60 | |||
| 60 | Вилка (59, 60) | 1520-2308047 | 2 | 2 | 60 | |||
| 61 | гвинт | М8х30 | 16 | 16 | 61 | |||
| 62 | Диск | ШП8 | 16 | 16 | 62 | |||
| 63 | гвинт | М8х16 | 8 | 8 | 63 | |||
| 64 | Кришка | 1520-2308004 | 2 | 2 | 64 | |||
| 65 | Прокладка | 1520-2308003 | 2 | 2 | 65 | |||
| 66 | Гайка | 80-1701045 | 2 | 2 | 66 | |||
| 67 | Диск | 80-1701056 | 2 | 2 | 67 | |||
| 68 | Підшипник | 7509 | 2 | 2 | 68 |
