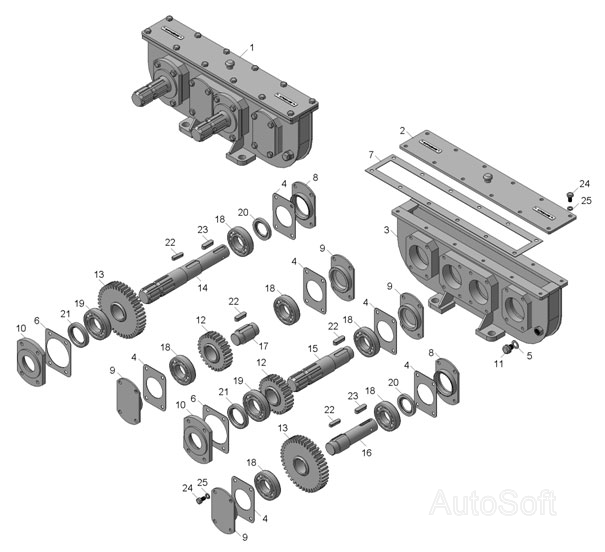

Редуктор УГМ-4,2.04.00.000
100%
Назва деталі
Редуктор __NT__0__
Заводський номер
УГМ-4,2.04.00.000
Кількість на модель
1
№
1
Назва деталі
Кришка редуктора
Заводський номер
УГМ-4,2.04.01.00
Кількість на модель
1
№
2
Назва деталі
Корпус
Заводський номер
УГМ-4,2.04.00.101Н
Кількість на модель
1
№
3
Назва деталі
Прокладка
Заводський номер
ГВР 15.002
Кількість на модель
6
№
4
Назва деталі
Прокладка
Заводський номер
ГВ 03.00.102
Кількість на модель
2
№
5
Назва деталі
Прокладка
Заводський номер
ГВР 15.013
Кількість на модель
2
№
6
Назва деталі
Прокладка
Заводський номер
УГМ-4,2.04.00.001
Кількість на модель
1
№
7
Назва деталі
Кришка підшипника
Заводський номер
ГВР 15.007
Кількість на модель
2
№
8
Назва деталі
Кришка підшипника
Заводський номер
ГВР 15.008
Кількість на модель
4
№
9
Назва деталі
Кришка підшипника
Заводський номер
ГВР 15.012
Кількість на модель
2
№
10
Назва деталі
Затор
Заводський номер
ГВ 03.00.002
Кількість на модель
2
№
11
Назва деталі
Шестерня
Заводський номер
УГМ-4,2.04.00.402
Кількість на модель
2
№
12
Назва деталі
Колесо
Заводський номер
УГМ-4,2.04.00.403
Кількість на модель
2
№
13
Назва деталі
Прохідний вал
Заводський номер
УГМ-4,2.04.00.601
Кількість на модель
1
№
14
Назва деталі
Ведучий вал
Заводський номер
УГМ-4,2.04.00.602
Кількість на модель
1
№
15
Назва деталі
Вихідний вал
Заводський номер
УГМ-4,2.04.00.603
Кількість на модель
10
№
16
Назва деталі
Проміжний вал
Заводський номер
УГМ-4,2.04.00.604
Кількість на модель
1
№
17
Назва деталі
Подшипник
Заводський номер
Подшипник 206
Кількість на модель
6
№
18
Назва деталі
Подшипник
Заводський номер
Подшипник 207
Кількість на модель
2
№
19
Назва деталі
Манжета 1,2-30х52-2
Заводський номер
Манжета 1,2-30х52-2
Кількість на модель
2
№
20
Назва деталі
Манжета 1,5-38х58-2
Заводський номер
Манжета 1,5-38х58-2
Кількість на модель
2
№
21
Назва деталі
Шпонка 3-10х8х30
Заводський номер
Шпонка 3-10х8х30
Кількість на модель
4
№
22
Назва деталі
Шпонка 8х7х30
Заводський номер
Шпонка 8х7х30
Кількість на модель
2
№
23
Назва деталі
Болт M8-6gх16
Заводський номер
1/60432/21
Кількість на модель
44
№
24
Назва деталі
Пружинна шайба
Заводський номер
1/05166/70
Кількість на модель
44
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Редуктор __NT__0__ | УГМ-4,2.04.00.000 | 1 | 1 | 1 | |||
| 2 | Кришка редуктора | УГМ-4,2.04.01.00 | 1 | 1 | 2 | |||
| 3 | Корпус | УГМ-4,2.04.00.101Н | 1 | 1 | 3 | |||
| 4 | Прокладка | ГВР 15.002 | 6 | 6 | 4 | |||
| 5 | Прокладка | ГВ 03.00.102 | 2 | 2 | 5 | |||
| 6 | Прокладка | ГВР 15.013 | 2 | 2 | 6 | |||
| 7 | Прокладка | УГМ-4,2.04.00.001 | 1 | 1 | 7 | |||
| 8 | Кришка підшипника | ГВР 15.007 | 2 | 2 | 8 | |||
| 9 | Кришка підшипника | ГВР 15.008 | 4 | 4 | 9 | |||
| 10 | Кришка підшипника | ГВР 15.012 | 2 | 2 | 10 | |||
| 11 | Затор | ГВ 03.00.002 | 2 | 2 | 11 | |||
| 12 | Шестерня | УГМ-4,2.04.00.402 | 2 | 2 | 12 | |||
| 13 | Колесо | УГМ-4,2.04.00.403 | 2 | 2 | 13 | |||
| 14 | Прохідний вал | УГМ-4,2.04.00.601 | 1 | 1 | 14 | |||
| 15 | Ведучий вал | УГМ-4,2.04.00.602 | 1 | 1 | 15 | |||
| 16 | Вихідний вал | УГМ-4,2.04.00.603 | 10 | 10 | 16 | |||
| 17 | Проміжний вал | УГМ-4,2.04.00.604 | 1 | 1 | 17 | |||
| 18 | Подшипник | Подшипник 206 | 6 | 6 | 18 | |||
| 19 | Подшипник | Подшипник 207 | 2 | 2 | 19 | |||
| 20 | Манжета 1,2-30х52-2 | Манжета 1,2-30х52-2 | 2 | 2 | 20 | |||
| 21 | Манжета 1,5-38х58-2 | Манжета 1,5-38х58-2 | 2 | 2 | 21 | |||
| 22 | Шпонка 3-10х8х30 | Шпонка 3-10х8х30 | 4 | 4 | 22 | |||
| 23 | Шпонка 8х7х30 | Шпонка 8х7х30 | 2 | 2 | 23 | |||
| 24 | Болт M8-6gх16 | 1/60432/21 | 44 | 44 | 24 | |||
| 25 | Пружинна шайба | 1/05166/70 | 44 | 44 | 25 |
