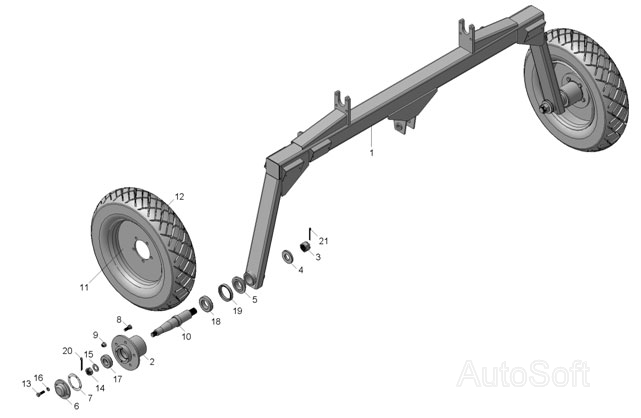

Колісний ход
100%
Назва деталі
Балка
Заводський номер
ГВД 02.01.000Н1
Кількість на модель
1
№
1
Назва деталі
Пастка
Заводський номер
Н 115.021Н
Кількість на модель
2
№
2
Назва деталі
Гайка з отвором
Заводський номер
ГВД 02.00.001Н
Кількість на модель
2
№
3
Назва деталі
Диск
Заводський номер
ГВД 02.00.002Н
Кількість на модель
2
№
4
Назва деталі
Втулка
Заводський номер
КТП - 6.01.101
Кількість на модель
2
№
5
Назва деталі
Кришка маточини
Заводський номер
КПВ 01.102Н
Кількість на модель
2
№
6
Назва деталі
Прокладка
Заводський номер
КПВ 01.001Н
Кількість на модель
2
№
7
Назва деталі
гвинт
Заводський номер
КТП 6.01.613Н
Кількість на модель
10
№
8
Назва деталі
Гайка
Заводський номер
АУ 6034Н
Кількість на модель
10
№
9
Назва деталі
Ось
Заводський номер
ГВД 02.02.602Н
Кількість на модель
2
№
10
Назва деталі
Колесо
Заводський номер
2121-3101015
Кількість на модель
2
№
11
Назва деталі
Шина
Заводський номер
175-16/6,95-16
Кількість на модель
2
№
12
Назва деталі
Болт M8-6gх30
Заводський номер
1/60438/21
Кількість на модель
6
№
13
Назва деталі
Гайка М24х1, 5
Заводський номер
853514 -П29
Кількість на модель
2
№
14
Назва деталі
Диск 24x42
Заводський номер
1/05206/01
Кількість на модель
2
№
15
Назва деталі
Пружинна шайба
Заводський номер
1/05166/70
Кількість на модель
6
№
16
Назва деталі
Подшипник
Заводський номер
Подшипник 7507
Кількість на модель
2
№
17
Назва деталі
Подшипник
Заводський номер
Подшипник 7510
Кількість на модель
2
№
18
Назва деталі
Манжета I 270х95-3
Заводський номер
Манжета I 270х95-3
Кількість на модель
2
№
19
Назва деталі
Шплінт 4,7х50
Заводський номер
1/07350/01
Кількість на модель
2
№
20
Назва деталі
Шплінт 6х60
Заводський номер
1/07979/01
Кількість на модель
2
№
21
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Балка | ГВД 02.01.000Н1 | 1 | 1 | 1 | |||
| 2 | Пастка | Н 115.021Н | 2 | 2 | 2 | |||
| 3 | Гайка з отвором | ГВД 02.00.001Н | 2 | 2 | 3 | |||
| 4 | Диск | ГВД 02.00.002Н | 2 | 2 | 4 | |||
| 5 | Втулка | КТП - 6.01.101 | 2 | 2 | 5 | |||
| 6 | Кришка маточини | КПВ 01.102Н | 2 | 2 | 6 | |||
| 7 | Прокладка | КПВ 01.001Н | 2 | 2 | 7 | |||
| 8 | гвинт | КТП 6.01.613Н | 10 | 10 | 8 | |||
| 9 | Гайка | АУ 6034Н | 10 | 10 | 9 | |||
| 10 | Ось | ГВД 02.02.602Н | 2 | 2 | 10 | |||
| 11 | Колесо | 2121-3101015 | 2 | 2 | 11 | |||
| 12 | Шина | 175-16/6,95-16 | 2 | 2 | 12 | |||
| 13 | Болт M8-6gх30 | 1/60438/21 | 6 | 6 | 13 | |||
| 14 | Гайка М24х1, 5 | 853514 -П29 | 2 | 2 | 14 | |||
| 15 | Диск 24x42 | 1/05206/01 | 2 | 2 | 15 | |||
| 16 | Пружинна шайба | 1/05166/70 | 6 | 6 | 16 | |||
| 17 | Подшипник | Подшипник 7507 | 2 | 2 | 17 | |||
| 18 | Подшипник | Подшипник 7510 | 2 | 2 | 18 | |||
| 19 | Манжета I 270х95-3 | Манжета I 270х95-3 | 2 | 2 | 19 | |||
| 20 | Шплінт 4,7х50 | 1/07350/01 | 2 | 2 | 20 | |||
| 21 | Шплінт 6х60 | 1/07979/01 | 2 | 2 | 21 |
