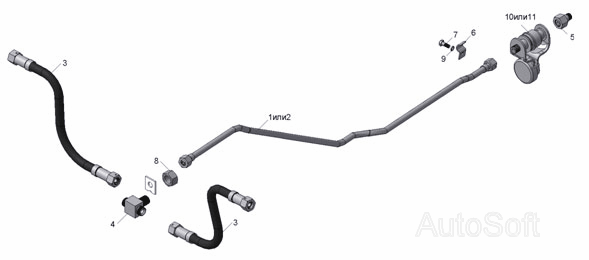

Монтаж трубопроводу
100%
Назва деталі
Трубопровід
Заводський номер
ГВД 45.01.000Н
Кількість на модель
1
№
1
Назва деталі
Трубопровід
Заводський номер
ГВД 45.01.000-10
Кількість на модель
1
№
2
Назва деталі
Шланг високого тиску
Заводський номер
РВД 12.00.00-11Н
Кількість на модель
2
№
3
Назва деталі
Трійник
Заводський номер
ГВД 14.00.011Н1
Кількість на модель
1
№
4
Назва деталі
Перехідник
Заводський номер
Н 036.83.20Н
Кількість на модель
1
№
5
Назва деталі
Скоба
Заводський номер
18.86.09.228
Кількість на модель
4
№
6
Назва деталі
Болт M10-6gх20
Заводський номер
356-70552
Кількість на модель
4
№
7
Назва деталі
Гайка М27х1, 5
Заводський номер
853518
Кількість на модель
1
№
8
Назва деталі
Пружинна шайба
Заводський номер
1/05168/70
Кількість на модель
4
№
9
Назва деталі
Роз'ємна муфта
Заводський номер
Н036.50.000
Кількість на модель
1
№
10
Назва деталі
Роз'ємна муфта
Заводський номер
Н036.52.000
Кількість на модель
1
№
11
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровід | ГВД 45.01.000Н | 1 | 1 | 1 | |||
| 2 | Трубопровід | ГВД 45.01.000-10 | 1 | 1 | 2 | |||
| 3 | Шланг високого тиску | РВД 12.00.00-11Н | 2 | 2 | 3 | |||
| 4 | Трійник | ГВД 14.00.011Н1 | 1 | 1 | 4 | |||
| 5 | Перехідник | Н 036.83.20Н | 1 | 1 | 5 | |||
| 6 | Скоба | 18.86.09.228 | 4 | 4 | 6 | |||
| 7 | Болт M10-6gх20 | 356-70552 | 4 | 4 | 7 | |||
| 8 | Гайка М27х1, 5 | 853518 | 1 | 1 | 8 | |||
| 9 | Пружинна шайба | 1/05168/70 | 4 | 4 | 9 | |||
| 10 | Роз'ємна муфта | Н036.50.000 | 1 | 1 | 10 | |||
| 11 | Роз'ємна муфта | Н036.52.000 | 1 | 1 | 11 |
