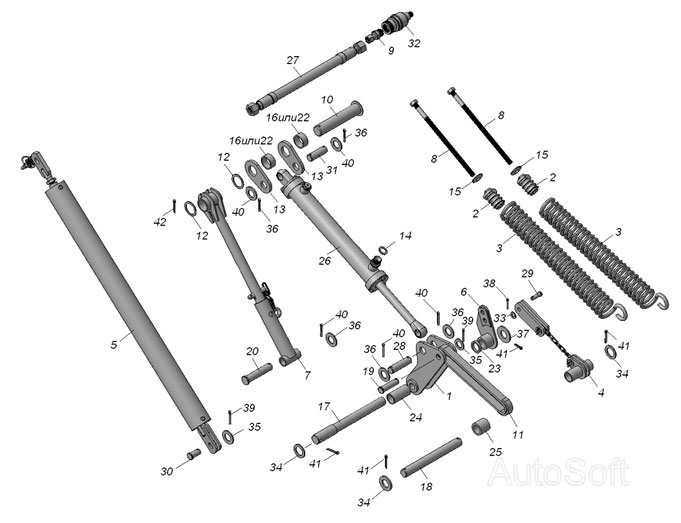

Механізм підйому
100%
Назва деталі
Важіль
Заводський номер
КРН-2,1А.28.010
Кількість на модель
1
№
1
Назва деталі
Затор
Заводський номер
КРН-2,1А.28.101
Кількість на модель
2
№
2
Назва деталі
Пружина
Заводський номер
КРН-2,1А.28.605
Кількість на модель
2
№
3
Назва деталі
Гнучка тяга
Заводський номер
КРН-2,1А.28.050
Кількість на модель
1
№
4
Назва деталі
Тяга транспортна
Заводський номер
КРН-2,1А.28.210
Кількість на модель
1
№
5
Назва деталі
Кронштейн
Заводський номер
КРН-2,1А.28.080
Кількість на модель
1
№
6
Назва деталі
Обмежувач
Заводський номер
КРН-2,1А.28.140
Кількість на модель
1
№
7
Назва деталі
Натяжний болт
Заводський номер
КРН-2,1А.28.170
Кількість на модель
2
№
8
Назва деталі
Перехідник
Заводський номер
Н.036.83.10Н
Кількість на модель
1
№
9
Назва деталі
Ось
Заводський номер
КРН-2,4.41.030
Кількість на модель
1
№
10
Назва деталі
Тяга
Заводський номер
КРН-2,1.28.030
Кількість на модель
1
№
11
Назва деталі
Диск
Заводський номер
КЗНМ.02.444
Кількість на модель
2
№
12
Назва деталі
Ушко
Заводський номер
КРН-2,1А.28.406
Кількість на модель
2
№
13
Назва деталі
Прокладка
Заводський номер
КРН-2,1А.28.001
Кількість на модель
1
№
14
Назва деталі
Сферична шайба
Заводський номер
КРН-2,4.41.407
Кількість на модель
2
№
15
Назва деталі
Втулка
Заводський номер
КПС-5.16.801-02
Кількість на модель
2
№
16
Назва деталі
Ось
Заводський номер
КРН-2,1А.28.607
Кількість на модель
1
№
17
Назва деталі
Ось
Заводський номер
КРН-2,1А.28.614
Кількість на модель
1
№
18
Назва деталі
Ось 6-20в12х75.45.Ц9хр
Заводський номер
КРН-2,1А.28.619
Кількість на модель
1
№
19
Назва деталі
Ось 6-25в12х115.45.Ц9хр
Заводський номер
КРН-2,1А.28.621
Кількість на модель
1
№
20
Назва деталі
Втулка
Заводський номер
КПС-5.16.002-02
Кількість на модель
2
№
22
Назва деталі
Розпірна втулка
Заводський номер
КРН-2,1А.28.811
Кількість на модель
1
№
23
Назва деталі
Розпірна втулка
Заводський номер
КРН-2,1А.28.819
Кількість на модель
1
№
24
Назва деталі
Втулка
Заводський номер
КРН-2,1А.28.806
Кількість на модель
1
№
25
Назва деталі
Гідроциліндр 50х28-320
Заводський номер
105.072.22.000-03Н
Кількість на модель
1
№
26
Назва деталі
Рукав
Заводський номер
Н.036.83.131Н
Кількість на модель
1
№
27
Назва деталі
Ось 2-25h11х90.45 Ц9хр
Заводський номер
105.051.053-18
Кількість на модель
1
№
28
Назва деталі
Спеціальна шпилька
Заводський номер
КП-6127Б
Кількість на модель
1
№
29
Назва деталі
Ось6-20в12х40.1.00 Ц9хр
Заводський номер
105.051.101-03
Кількість на модель
1
№
30
Назва деталі
Ось 2-25h11х75.45.Ц9хр
Заводський номер
105.051.053-16
Кількість на модель
1
№
31
Назва деталі
Роз'ємна муфта
Заводський номер
Н.036.50.000
Кількість на модель
1
№
32
Назва деталі
Диск 12x2.01 .099
Заводський номер
Шайба 12х2.01 .099
Кількість на модель
1
№
33
Назва деталі
Диск
Заводський номер
Шайба 30.01.099
Кількість на модель
3
№
34
Назва деталі
Диск
Заводський номер
Шайба 20.02.099
Кількість на модель
2
№
35
Назва деталі
Диск 27x3.01.099
Заводський номер
Шайба 27х3.01.099
Кількість на модель
5
№
36
Назва деталі
Диск 36x4.02.099
Заводський номер
Шайба 36х4.02.099
Кількість на модель
1
№
37
Назва деталі
Шплінт 4х22.099
Заводський номер
Шплинт 4х22.099
Кількість на модель
1
№
38
Назва деталі
Шплінт 5х32.099
Заводський номер
Шплинт 5х32.099
Кількість на модель
2
№
39
Назва деталі
Шплінт 6,3х32.099
Заводський номер
Шплинт 6,3х32.099
Кількість на модель
5
№
40
Назва деталі
Шплінт 6,3х45.099
Заводський номер
Шплинт 6,3х45.099
Кількість на модель
3
№
41
Назва деталі
Шплінт 8х56.099
Заводський номер
Шплинт 8х56.099
Кількість на модель
2
№
42
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Важіль | КРН-2,1А.28.010 | 1 | 1 | 1 | |||
| 2 | Затор | КРН-2,1А.28.101 | 2 | 2 | 2 | |||
| 3 | Пружина | КРН-2,1А.28.605 | 2 | 2 | 3 | |||
| 4 | Гнучка тяга | КРН-2,1А.28.050 | 1 | 1 | 4 | |||
| 5 | Тяга транспортна | КРН-2,1А.28.210 | 1 | 1 | 5 | |||
| 6 | Кронштейн | КРН-2,1А.28.080 | 1 | 1 | 6 | |||
| 7 | Обмежувач | КРН-2,1А.28.140 | 1 | 1 | 7 | |||
| 8 | Натяжний болт | КРН-2,1А.28.170 | 2 | 2 | 8 | |||
| 9 | Перехідник | Н.036.83.10Н | 1 | 1 | 9 | |||
| 10 | Ось | КРН-2,4.41.030 | 1 | 1 | 10 | |||
| 11 | Тяга | КРН-2,1.28.030 | 1 | 1 | 11 | |||
| 12 | Диск | КЗНМ.02.444 | 2 | 2 | 12 | |||
| 13 | Ушко | КРН-2,1А.28.406 | 2 | 2 | 13 | |||
| 14 | Прокладка | КРН-2,1А.28.001 | 1 | 1 | 14 | |||
| 15 | Сферична шайба | КРН-2,4.41.407 | 2 | 2 | 15 | |||
| 16 | Втулка | КПС-5.16.801-02 | 2 | 2 | 16 | |||
| 17 | Ось | КРН-2,1А.28.607 | 1 | 1 | 17 | |||
| 18 | Ось | КРН-2,1А.28.614 | 1 | 1 | 18 | |||
| 19 | Ось 6-20в12х75.45.Ц9хр | КРН-2,1А.28.619 | 1 | 1 | 19 | |||
| 20 | Ось 6-25в12х115.45.Ц9хр | КРН-2,1А.28.621 | 1 | 1 | 20 | |||
| 22 | Втулка | КПС-5.16.002-02 | 2 | 2 | 22 | |||
| 23 | Розпірна втулка | КРН-2,1А.28.811 | 1 | 1 | 23 | |||
| 24 | Розпірна втулка | КРН-2,1А.28.819 | 1 | 1 | 24 | |||
| 25 | Втулка | КРН-2,1А.28.806 | 1 | 1 | 25 | |||
| 26 | Гідроциліндр 50х28-320 | 105.072.22.000-03Н | 1 | 1 | 26 | |||
| 27 | Рукав | Н.036.83.131Н | 1 | 1 | 27 | |||
| 28 | Ось 2-25h11х90.45 Ц9хр | 105.051.053-18 | 1 | 1 | 28 | |||
| 29 | Спеціальна шпилька | КП-6127Б | 1 | 1 | 29 | |||
| 30 | Ось6-20в12х40.1.00 Ц9хр | 105.051.101-03 | 1 | 1 | 30 | |||
| 31 | Ось 2-25h11х75.45.Ц9хр | 105.051.053-16 | 1 | 1 | 31 | |||
| 32 | Роз'ємна муфта | Н.036.50.000 | 1 | 1 | 32 | |||
| 33 | Диск 12x2.01 .099 | Шайба 12х2.01 .099 | 1 | 1 | 33 | |||
| 34 | Диск | Шайба 30.01.099 | 3 | 3 | 34 | |||
| 35 | Диск | Шайба 20.02.099 | 2 | 2 | 35 | |||
| 36 | Диск 27x3.01.099 | Шайба 27х3.01.099 | 5 | 5 | 36 | |||
| 37 | Диск 36x4.02.099 | Шайба 36х4.02.099 | 1 | 1 | 37 | |||
| 38 | Шплінт 4х22.099 | Шплинт 4х22.099 | 1 | 1 | 38 | |||
| 39 | Шплінт 5х32.099 | Шплинт 5х32.099 | 2 | 2 | 39 | |||
| 40 | Шплінт 6,3х32.099 | Шплинт 6,3х32.099 | 5 | 5 | 40 | |||
| 41 | Шплінт 6,3х45.099 | Шплинт 6,3х45.099 | 3 | 3 | 41 | |||
| 42 | Шплінт 8х56.099 | Шплинт 8х56.099 | 2 | 2 | 42 |
