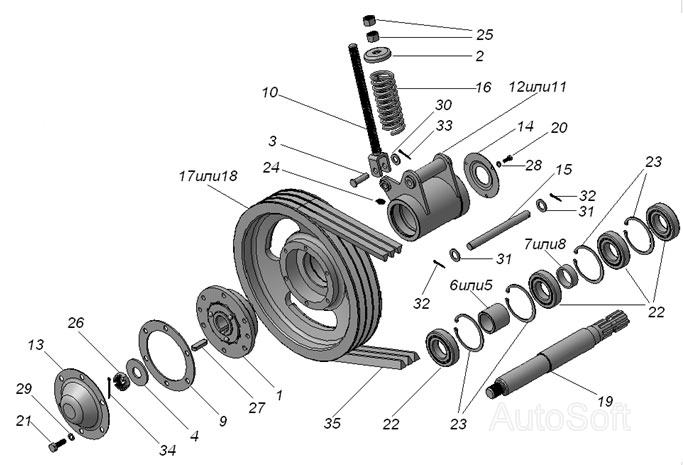

Привід КРН-2,1А24.000
100%
Назва деталі
Муфта 40-50л ГОСТ 12935-76
Заводський номер
105.006.02.070
Кількість на модель
1
№
1
Назва деталі
Шайба для кріплення платформи
Заводський номер
375-8500109
Кількість на модель
1
№
2
Назва деталі
Спеціальна шпилька
Заводський номер
КП-6127Б
Кількість на модель
1
№
3
Назва деталі
Диск
Заводський номер
КПВ 05.415
Кількість на модель
1
№
4
Назва деталі
Втулка
Заводський номер
КПРН 03.009
Кількість на модель
1
№
5
Назва деталі
Втулка
Заводський номер
КПРН 05.115
Кількість на модель
1
№
6
Назва деталі
Втулка
Заводський номер
КПС-5.16.002-01
Кількість на модель
1
№
7
Назва деталі
Втулка
Заводський номер
КПС-5.16.801-01
Кількість на модель
1
№
8
Назва деталі
Прокладка
Заводський номер
КРН-2,1.05.001
Кількість на модель
1
№
9
Назва деталі
Натяжний гвинт
Заводський номер
КРН-2,1.05.010
Кількість на модель
1
№
10
Назва деталі
Корпус подшипника
Заводський номер
КРН-2,1.05.204
Кількість на модель
1
№
11
Назва деталі
Корпус подшипника
Заводський номер
КРН-2,1.05.204Н
Кількість на модель
1
№
12
Назва деталі
Кришка
Заводський номер
КРН-2,1.05.402
Кількість на модель
1
№
13
Назва деталі
Кришка
Заводський номер
КРН-2,1.05.405
Кількість на модель
1
№
14
Назва деталі
Ось
Заводський номер
КРН-2,1.05.604
Кількість на модель
1
№
15
Назва деталі
Пружина
Заводський номер
КРН-2,1.07.601А
Кількість на модель
1
№
16
Назва деталі
Шків УБ.355
Заводський номер
КРН-2,1А.24.101
Кількість на модель
1
№
17
Назва деталі
Шків
Заводський номер
КРН-2,1А.24.101ЛСБ
Кількість на модель
1
№
18
Назва деталі
Вал
Заводський номер
КРН-2,1А.24.601
Кількість на модель
1
№
19
Назва деталі
Болт TEM166-6gx__NT__2__
Заводський номер
1/09022/21
Кількість на модель
3
№
20
Назва деталі
Болт M10x1,25-6gx30
Заводський номер
1/13069/21
Кількість на модель
6
№
21
Назва деталі
Подшипник
Заводський номер
Подшипник 60208
Кількість на модель
4
№
22
Назва деталі
Кільце Б
Заводський номер
Кольцо Б 80
Кількість на модель
4
№
23
Назва деталі
Маслянка 1,2 Ц 6
Заводський номер
Масленка 1,2 Ц 6
Кількість на модель
1
№
24
Назва деталі
Гайка М16.5
Заводський номер
Гайка М16.5 099
Кількість на модель
2
№
25
Назва деталі
Гайка М24-6Н
Заводський номер
Гайка М24-6Н 04.099
Кількість на модель
1
№
26
Назва деталі
Шпонка 12х8х40
Заводський номер
Шпонка 12х8х40
Кількість на модель
1
№
27
Назва деталі
Диск __NT__0__G.__NT__1__
Заводський номер
Шайба 8.65Г.05
Кількість на модель
3
№
28
Назва деталі
Диск __NT__0__G.__NT__1__
Заводський номер
Шайба 10.65Г.05
Кількість на модель
6
№
29
Назва деталі
Диск
Заводський номер
Шайба 12.01.099
Кількість на модель
1
№
30
Назва деталі
Диск
Заводський номер
Шайба 16.01.099
Кількість на модель
7
№
31
Назва деталі
Шплінт 4х20.099
Заводський номер
Шплинт 4х20.099
Кількість на модель
2
№
32
Назва деталі
Шплінт 4х22.099
Заводський номер
Шплинт 4х22.099
Кількість на модель
1
№
33
Назва деталі
Шплінт 4х40.099
Заводський номер
Шплинт 4х40.099
Кількість на модель
1
№
34
Назва деталі
Ремінь УБ-2800
Заводський номер
Ремень УБ-2800
Кількість на модель
3
№
35
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Муфта 40-50л ГОСТ 12935-76 | 105.006.02.070 | 1 | 1 | 1 | |||
| 2 | Шайба для кріплення платформи | 375-8500109 | 1 | 1 | 2 | |||
| 3 | Спеціальна шпилька | КП-6127Б | 1 | 1 | 3 | |||
| 4 | Диск | КПВ 05.415 | 1 | 1 | 4 | |||
| 5 | Втулка | КПРН 03.009 | 1 | 1 | 5 | |||
| 6 | Втулка | КПРН 05.115 | 1 | 1 | 6 | |||
| 7 | Втулка | КПС-5.16.002-01 | 1 | 1 | 7 | |||
| 8 | Втулка | КПС-5.16.801-01 | 1 | 1 | 8 | |||
| 9 | Прокладка | КРН-2,1.05.001 | 1 | 1 | 9 | |||
| 10 | Натяжний гвинт | КРН-2,1.05.010 | 1 | 1 | 10 | |||
| 11 | Корпус подшипника | КРН-2,1.05.204 | 1 | 1 | 11 | |||
| 12 | Корпус подшипника | КРН-2,1.05.204Н | 1 | 1 | 12 | |||
| 13 | Кришка | КРН-2,1.05.402 | 1 | 1 | 13 | |||
| 14 | Кришка | КРН-2,1.05.405 | 1 | 1 | 14 | |||
| 15 | Ось | КРН-2,1.05.604 | 1 | 1 | 15 | |||
| 16 | Пружина | КРН-2,1.07.601А | 1 | 1 | 16 | |||
| 17 | Шків УБ.355 | КРН-2,1А.24.101 | 1 | 1 | 17 | |||
| 18 | Шків | КРН-2,1А.24.101ЛСБ | 1 | 1 | 18 | |||
| 19 | Вал | КРН-2,1А.24.601 | 1 | 1 | 19 | |||
| 20 | Болт TEM166-6gx__NT__2__ | 1/09022/21 | 3 | 3 | 20 | |||
| 21 | Болт M10x1,25-6gx30 | 1/13069/21 | 6 | 6 | 21 | |||
| 22 | Подшипник | Подшипник 60208 | 4 | 4 | 22 | |||
| 23 | Кільце Б | Кольцо Б 80 | 4 | 4 | 23 | |||
| 24 | Маслянка 1,2 Ц 6 | Масленка 1,2 Ц 6 | 1 | 1 | 24 | |||
| 25 | Гайка М16.5 | Гайка М16.5 099 | 2 | 2 | 25 | |||
| 26 | Гайка М24-6Н | Гайка М24-6Н 04.099 | 1 | 1 | 26 | |||
| 27 | Шпонка 12х8х40 | Шпонка 12х8х40 | 1 | 1 | 27 | |||
| 28 | Диск __NT__0__G.__NT__1__ | Шайба 8.65Г.05 | 3 | 3 | 28 | |||
| 29 | Диск __NT__0__G.__NT__1__ | Шайба 10.65Г.05 | 6 | 6 | 29 | |||
| 30 | Диск | Шайба 12.01.099 | 1 | 1 | 30 | |||
| 31 | Диск | Шайба 16.01.099 | 7 | 7 | 31 | |||
| 32 | Шплінт 4х20.099 | Шплинт 4х20.099 | 2 | 2 | 32 | |||
| 33 | Шплінт 4х22.099 | Шплинт 4х22.099 | 1 | 1 | 33 | |||
| 34 | Шплінт 4х40.099 | Шплинт 4х40.099 | 1 | 1 | 34 | |||
| 35 | Ремінь УБ-2800 | Ремень УБ-2800 | 3 | 3 | 35 |
