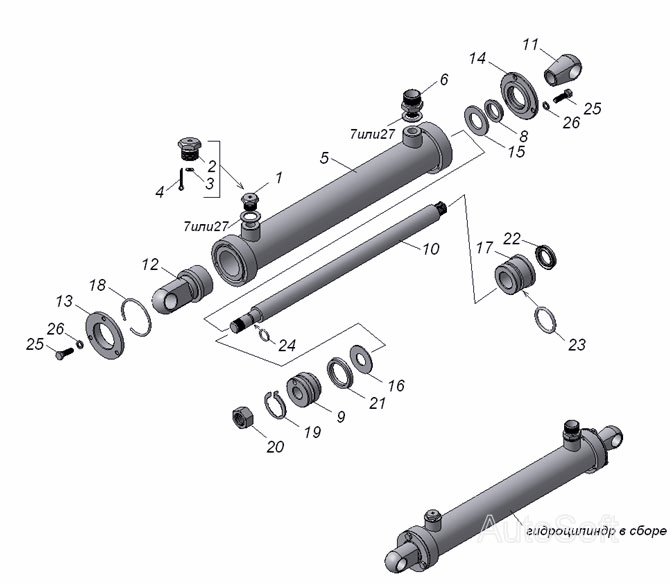

Гідроциліндр 105.072.22.000-03Н
100%
Назва деталі
Мило
Заводський номер
КТП-1.08.420
Кількість на модель
1
№
1
Назва деталі
Корпус мила
Заводський номер
КТП-1.08.637
Кількість на модель
1
№
2
Назва деталі
Диск
Заводський номер
КТП-1.08.494
Кількість на модель
1
№
3
Назва деталі
Шплінт 2х2,8.02
Заводський номер
Шплинт 2х2,8.02
Кількість на модель
1
№
4
Назва деталі
Корпус
Заводський номер
105.072.12.002Н
Кількість на модель
1
№
5
Назва деталі
Штуцер
Заводський номер
КРН-2,1А.28.609Н
Кількість на модель
1
№
6
Назва деталі
Прокладка
Заводський номер
КРН-2.1А.28.001
Кількість на модель
1
№
7
Назва деталі
Прибиральник
Заводський номер
105.072.12.009Н
Кількість на модель
1
№
8
Назва деталі
Поршень
Заводський номер
105.072.12.010Н
Кількість на модель
1
№
9
Назва деталі
Стебло
Заводський номер
105.072.12.011Н
Кількість на модель
1
№
10
Назва деталі
Проушина
Заводський номер
105.072.12.012Н
Кількість на модель
1
№
11
Назва деталі
Хвостовик
Заводський номер
105.072.12.013Н
Кількість на модель
1
№
12
Назва деталі
Кільце
Заводський номер
105.072.12.014Н
Кількість на модель
1
№
13
Назва деталі
Фланець
Заводський номер
105.072.12.015Н
Кількість на модель
1
№
14
Назва деталі
Диск
Заводський номер
105.072.12.016Н
Кількість на модель
1
№
15
Назва деталі
Диск
Заводський номер
105.072.12.017Н
Кількість на модель
1
№
16
Назва деталі
Направляюча
Заводський номер
105.072.12.018Н
Кількість на модель
1
№
17
Назва деталі
Опорне кільце
Заводський номер
105.072.12.025Н
Кількість на модель
1
№
18
Назва деталі
Дріт
Заводський номер
105.072.12.028Н
Кількість на модель
1
№
19
Назва деталі
Горіх
Заводський номер
Гайка М20х1,5-6Н
Кількість на модель
1
№
20
Назва деталі
Манжета 50х40-3
Заводський номер
Манжета 50х40-3
Кількість на модель
1
№
21
Назва деталі
Манжета 38х28-3
Заводський номер
Манжета 38х28-3
Кількість на модель
1
№
22
Назва деталі
Кільце- - -
Заводський номер
Кольцо 042-050-46-2-2
Кількість на модель
1
№
23
Назва деталі
Кільце
Заводський номер
Кольцо 016-020-25-2-2
Кількість на модель
1
№
24
Назва деталі
Болт M6-6gх20
Заводський номер
1/09024/21
Кількість на модель
6
№
25
Назва деталі
Пружинна шайба
Заводський номер
1/05164/70
Кількість на модель
6
№
26
Назва деталі
Прокладка 22х28х1, 5
Заводський номер
1/02634/60
Кількість на модель
2
№
27
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Мило | КТП-1.08.420 | 1 | 1 | 1 | |||
| 2 | Корпус мила | КТП-1.08.637 | 1 | 1 | 2 | |||
| 3 | Диск | КТП-1.08.494 | 1 | 1 | 3 | |||
| 4 | Шплінт 2х2,8.02 | Шплинт 2х2,8.02 | 1 | 1 | 4 | |||
| 5 | Корпус | 105.072.12.002Н | 1 | 1 | 5 | |||
| 6 | Штуцер | КРН-2,1А.28.609Н | 1 | 1 | 6 | |||
| 7 | Прокладка | КРН-2.1А.28.001 | 1 | 1 | 7 | |||
| 8 | Прибиральник | 105.072.12.009Н | 1 | 1 | 8 | |||
| 9 | Поршень | 105.072.12.010Н | 1 | 1 | 9 | |||
| 10 | Стебло | 105.072.12.011Н | 1 | 1 | 10 | |||
| 11 | Проушина | 105.072.12.012Н | 1 | 1 | 11 | |||
| 12 | Хвостовик | 105.072.12.013Н | 1 | 1 | 12 | |||
| 13 | Кільце | 105.072.12.014Н | 1 | 1 | 13 | |||
| 14 | Фланець | 105.072.12.015Н | 1 | 1 | 14 | |||
| 15 | Диск | 105.072.12.016Н | 1 | 1 | 15 | |||
| 16 | Диск | 105.072.12.017Н | 1 | 1 | 16 | |||
| 17 | Направляюча | 105.072.12.018Н | 1 | 1 | 17 | |||
| 18 | Опорне кільце | 105.072.12.025Н | 1 | 1 | 18 | |||
| 19 | Дріт | 105.072.12.028Н | 1 | 1 | 19 | |||
| 20 | Горіх | Гайка М20х1,5-6Н | 1 | 1 | 20 | |||
| 21 | Манжета 50х40-3 | Манжета 50х40-3 | 1 | 1 | 21 | |||
| 22 | Манжета 38х28-3 | Манжета 38х28-3 | 1 | 1 | 22 | |||
| 23 | Кільце- - - | Кольцо 042-050-46-2-2 | 1 | 1 | 23 | |||
| 24 | Кільце | Кольцо 016-020-25-2-2 | 1 | 1 | 24 | |||
| 25 | Болт M6-6gх20 | 1/09024/21 | 6 | 6 | 25 | |||
| 26 | Пружинна шайба | 1/05164/70 | 6 | 6 | 26 | |||
| 27 | Прокладка 22х28х1, 5 | 1/02634/60 | 2 | 2 | 27 |
