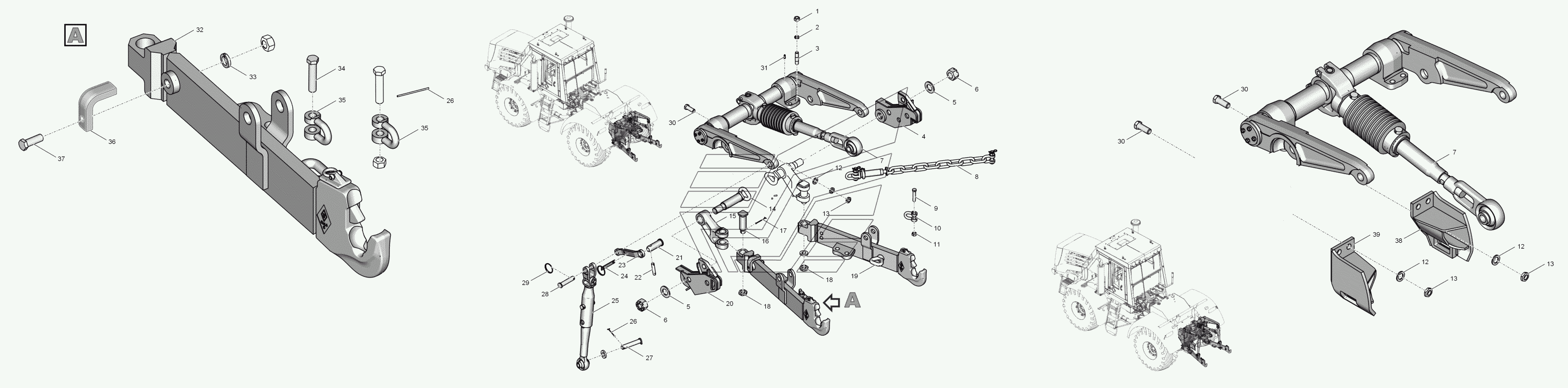

744Р3-4628000 Механізм навішування
100%
Назва деталі
Гайка М24-6Н.8.С.019
Заводський номер
ГайкаМ24-6Н.8.С.019
Кількість на модель
8
№
1
Назва деталі
Диск 24.65G.05
Заводський номер
Шайба24.65Г.05
Кількість на модель
10
№
2
Назва деталі
Шпилька
Заводський номер
2256010-4628128
Кількість на модель
8
№
3
Назва деталі
Правий упор
Заводський номер
2256010-4628140
Кількість на модель
1
№
4
Назва деталі
Тарілчаста пружина
Заводський номер
700А.46.28.029
Кількість на модель
2
№
5
Назва деталі
Гайка
Заводський номер
2256010-4628275
Кількість на модель
2
№
6
Назва деталі
Вал важелів
Заводський номер
2256010-4628130
Кількість на модель
1
№
7
Назва деталі
__NT__0__ Горизонтальний розріз
Заводський номер
700.46.28.290-1
Кількість на модель
2
№
8
Назва деталі
Ось
Заводський номер
700А.46.28.088
Кількість на модель
2
№
9
Назва деталі
Фіксатор
Заводський номер
700А.46.28.067
Кількість на модель
2
№
10
Назва деталі
Гайка М20-6Н.8.С.019
Заводський номер
ГайкаМ20-6Н.8.С.019
Кількість на модель
2
№
11
Назва деталі
Диск
Заводський номер
Шайба27.01.019
Кількість на модель
6
№
12
Назва деталі
Гайка М27-6Н.8.С.019
Заводський номер
ГайкаМ27-6Н.8.С.019
Кількість на модель
12
№
13
Назва деталі
Ось
Заводський номер
2256010-4628014-2
Кількість на модель
2
№
14
Назва деталі
Важіль
Заводський номер
2256010-4628096-1
Кількість на модель
2
№
15
Назва деталі
Ось
Заводський номер
2256010-4628022-1
Кількість на модель
2
№
16
Назва деталі
Шплінт 6,3х71.016
Заводський номер
Шплинт6,3х71.016
Кількість на модель
2
№
17
Назва деталі
Гайка М36х3-6Н.8.С.019
Заводський номер
ГайкаМ36х3-6Н.8.С.019
Кількість на модель
2
№
18
Назва деталі
Нижня права тяга
Заводський номер
744Р3-4628100
Кількість на модель
1
№
19
Назва деталі
Лівий упор
Заводський номер
2256010-4628150
Кількість на модель
1
№
20
Назва деталі
Палець
Заводський номер
744Р3-4628025
Кількість на модель
1
№
21
Назва деталі
Зачекайте
Заводський номер
700.46.28.203
Кількість на модель
1
№
22
Назва деталі
Кронштейн
Заводський номер
744Р3-4628023
Кількість на модель
1
№
23
Назва деталі
Планка
Заводський номер
700А.46.28.031
Кількість на модель
1
№
24
Назва деталі
Вертикальний скос
Заводський номер
700А.46.28.070
Кількість на модель
2
№
25
Назва деталі
Шплінт 6,3х45.016
Заводський номер
Шплинт6,3х45.016
Кількість на модель
3
№
26
Назва деталі
Ось
Заводський номер
700.46.251-1
Кількість на модель
2
№
27
Назва деталі
Ось
Заводський номер
744Р3-4628024
Кількість на модель
1
№
28
Назва деталі
Кільце
Заводський номер
700.46.28.272-1
Кількість на модель
3
№
29
Назва деталі
Болт M27x2-6gx70.88.45X.019
Заводський номер
БолтМ27х2-6gх70.88.45Х.019
Кількість на модель
6
№
30
Назва деталі
Маслянка
Заводський номер
1.3.Ц6Хр
Кількість на модель
2
№
31
Назва деталі
Нижня ліва тяга
Заводський номер
744Р3-4628100-01
Кількість на модель
1
№
32
Назва деталі
Диск
Заводський номер
744Р3-4628022
Кількість на модель
6
№
33
Назва деталі
Ось
Заводський номер
700.46.28.258-1
Кількість на модель
1
№
34
Назва деталі
Підрозділ
Заводський номер
700А.46.28.071
Кількість на модель
2
№
35
Назва деталі
Опора
Заводський номер
744Р3-4628021
Кількість на модель
2
№
36
Назва деталі
Болт M24x2-6gx100.109.40X.016
Заводський номер
БолтМ24х2-6gх100.109.40Х.016
Кількість на модель
2
№
37
Назва деталі
Лівий кронштейн
Заводський номер
2256010-4628097
Кількість на модель
1
№
38
Назва деталі
Правий кронштейн
Заводський номер
2256010-4628098
Кількість на модель
1
№
39
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гайка М24-6Н.8.С.019 | ГайкаМ24-6Н.8.С.019 | 8 | 8 | 1 | |||
| 2 | Диск 24.65G.05 | Шайба24.65Г.05 | 10 | 10 | 2 | |||
| 3 | Шпилька | 2256010-4628128 | 8 | 8 | 3 | |||
| 4 | Правий упор | 2256010-4628140 | 1 | 1 | 4 | |||
| 5 | Тарілчаста пружина | 700А.46.28.029 | 2 | 2 | 5 | |||
| 6 | Гайка | 2256010-4628275 | 2 | 2 | 6 | |||
| 7 | Вал важелів | 2256010-4628130 | 1 | 1 | 7 | |||
| 8 | __NT__0__ Горизонтальний розріз | 700.46.28.290-1 | 2 | 2 | 8 | |||
| 9 | Ось | 700А.46.28.088 | 2 | 2 | 9 | |||
| 10 | Фіксатор | 700А.46.28.067 | 2 | 2 | 10 | |||
| 11 | Гайка М20-6Н.8.С.019 | ГайкаМ20-6Н.8.С.019 | 2 | 2 | 11 | |||
| 12 | Диск | Шайба27.01.019 | 6 | 6 | 12 | |||
| 13 | Гайка М27-6Н.8.С.019 | ГайкаМ27-6Н.8.С.019 | 12 | 12 | 13 | |||
| 14 | Ось | 2256010-4628014-2 | 2 | 2 | 14 | |||
| 15 | Важіль | 2256010-4628096-1 | 2 | 2 | 15 | |||
| 16 | Ось | 2256010-4628022-1 | 2 | 2 | 16 | |||
| 17 | Шплінт 6,3х71.016 | Шплинт6,3х71.016 | 2 | 2 | 17 | |||
| 18 | Гайка М36х3-6Н.8.С.019 | ГайкаМ36х3-6Н.8.С.019 | 2 | 2 | 18 | |||
| 19 | Нижня права тяга | 744Р3-4628100 | 1 | 1 | 19 | |||
| 20 | Лівий упор | 2256010-4628150 | 1 | 1 | 20 | |||
| 21 | Палець | 744Р3-4628025 | 1 | 1 | 21 | |||
| 22 | Зачекайте | 700.46.28.203 | 1 | 1 | 22 | |||
| 23 | Кронштейн | 744Р3-4628023 | 1 | 1 | 23 | |||
| 24 | Планка | 700А.46.28.031 | 1 | 1 | 24 | |||
| 25 | Вертикальний скос | 700А.46.28.070 | 2 | 2 | 25 | |||
| 26 | Шплінт 6,3х45.016 | Шплинт6,3х45.016 | 3 | 3 | 26 | |||
| 27 | Ось | 700.46.251-1 | 2 | 2 | 27 | |||
| 28 | Ось | 744Р3-4628024 | 1 | 1 | 28 | |||
| 29 | Кільце | 700.46.28.272-1 | 3 | 3 | 29 | |||
| 30 | Болт M27x2-6gx70.88.45X.019 | БолтМ27х2-6gх70.88.45Х.019 | 6 | 6 | 30 | |||
| 31 | Маслянка | 1.3.Ц6Хр | 2 | 2 | 31 | |||
| 32 | Нижня ліва тяга | 744Р3-4628100-01 | 1 | 1 | 32 | |||
| 33 | Диск | 744Р3-4628022 | 6 | 6 | 33 | |||
| 34 | Ось | 700.46.28.258-1 | 1 | 1 | 34 | |||
| 35 | Підрозділ | 700А.46.28.071 | 2 | 2 | 35 | |||
| 36 | Опора | 744Р3-4628021 | 2 | 2 | 36 | |||
| 37 | Болт M24x2-6gx100.109.40X.016 | БолтМ24х2-6gх100.109.40Х.016 | 2 | 2 | 37 | |||
| 38 | Лівий кронштейн | 2256010-4628097 | 1 | 1 | 38 | |||
| 39 | Правий кронштейн | 2256010-4628098 | 1 | 1 | 39 |
