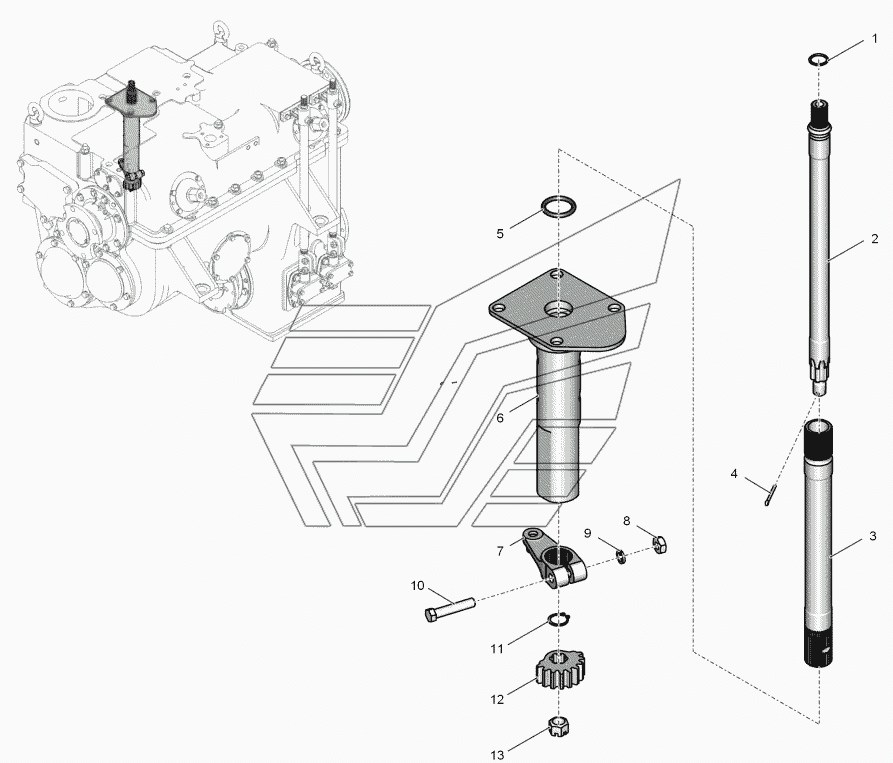

700A.17.01.210-1 Привід управління муфтами
100%
Назва деталі
КІЛЬЦО
Заводський номер
018-022-25-1-3
Кількість на модель
1
№
1
Назва деталі
Валик
Заводський номер
700А.17.01.129
Кількість на модель
1
№
2
Назва деталі
Порожнистий вал
Заводський номер
700.17.01.244-1
Кількість на модель
1
№
3
Назва деталі
Шплінт
Заводський номер
Шплинт32x28.016
Кількість на модель
1
№
4
Назва деталі
Кільце
Заводський номер
030-038-46-1-3
Кількість на модель
1
№
5
Назва деталі
Корпус
Заводський номер
700.17.01.220
Кількість на модель
1
№
6
Назва деталі
Нижній важіль у зборі
Заводський номер
700.17.01.230
Кількість на модель
1
№
7
Назва деталі
Гайка М10-6Н-8С.019
Заводський номер
ГайкаМ10-6Н-8С.019
Кількість на модель
1
№
8
Назва деталі
Диск 10.65G.05
Заводський номер
Шайба10.65Г.05
Кількість на модель
1
№
9
Назва деталі
Болт M10
Заводський номер
БолтМ106gx50.56.019
Кількість на модель
1
№
10
Назва деталі
Кільце Б- 20
Заводський номер
Б-20
Кількість на модель
1
№
11
Назва деталі
Шестерня
Заводський номер
700А.17.01.243
Кількість на модель
1
№
12
Назва деталі
Гайка М14.6Н.8С.019
Заводський номер
DIN935
Кількість на модель
1
№
13
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | КІЛЬЦО | 018-022-25-1-3 | 1 | 1 | 1 | |||
| 2 | Валик | 700А.17.01.129 | 1 | 1 | 2 | |||
| 3 | Порожнистий вал | 700.17.01.244-1 | 1 | 1 | 3 | |||
| 4 | Шплінт | Шплинт32x28.016 | 1 | 1 | 4 | |||
| 5 | Кільце | 030-038-46-1-3 | 1 | 1 | 5 | |||
| 6 | Корпус | 700.17.01.220 | 1 | 1 | 6 | |||
| 7 | Нижній важіль у зборі | 700.17.01.230 | 1 | 1 | 7 | |||
| 8 | Гайка М10-6Н-8С.019 | ГайкаМ10-6Н-8С.019 | 1 | 1 | 8 | |||
| 9 | Диск 10.65G.05 | Шайба10.65Г.05 | 1 | 1 | 9 | |||
| 10 | Болт M10 | БолтМ106gx50.56.019 | 1 | 1 | 10 | |||
| 11 | Кільце Б- 20 | Б-20 | 1 | 1 | 11 | |||
| 12 | Шестерня | 700А.17.01.243 | 1 | 1 | 12 | |||
| 13 | Гайка М14.6Н.8С.019 | DIN935 | 1 | 1 | 13 |
