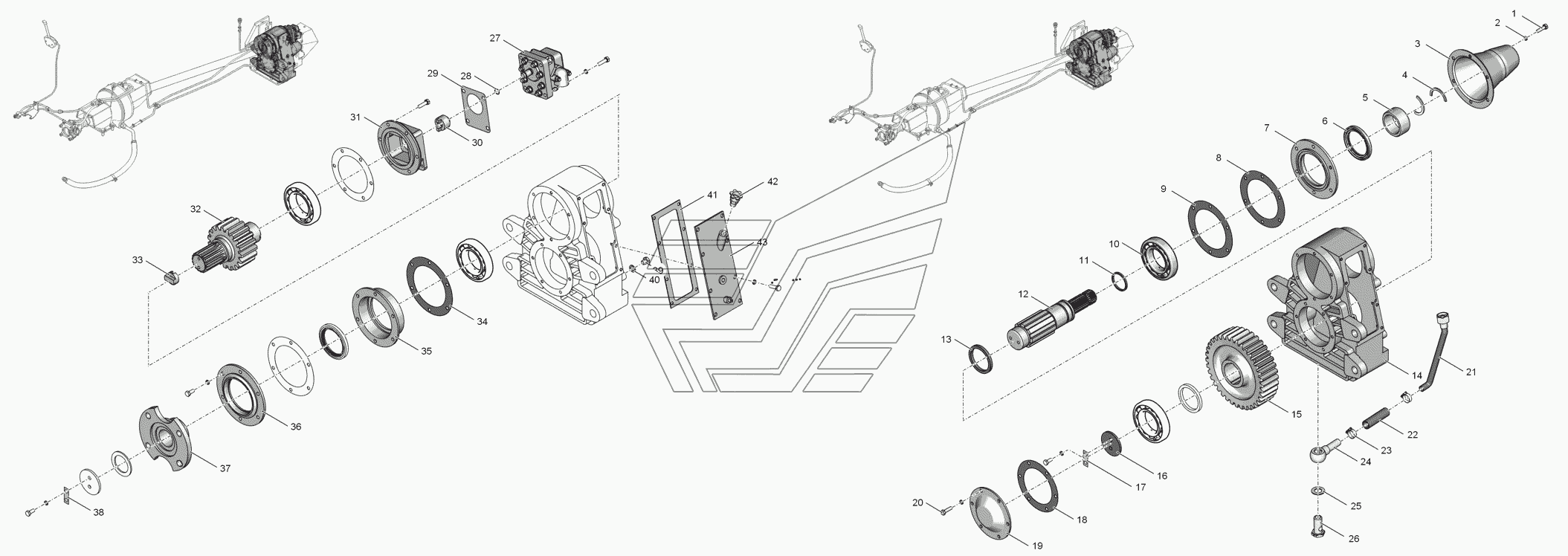

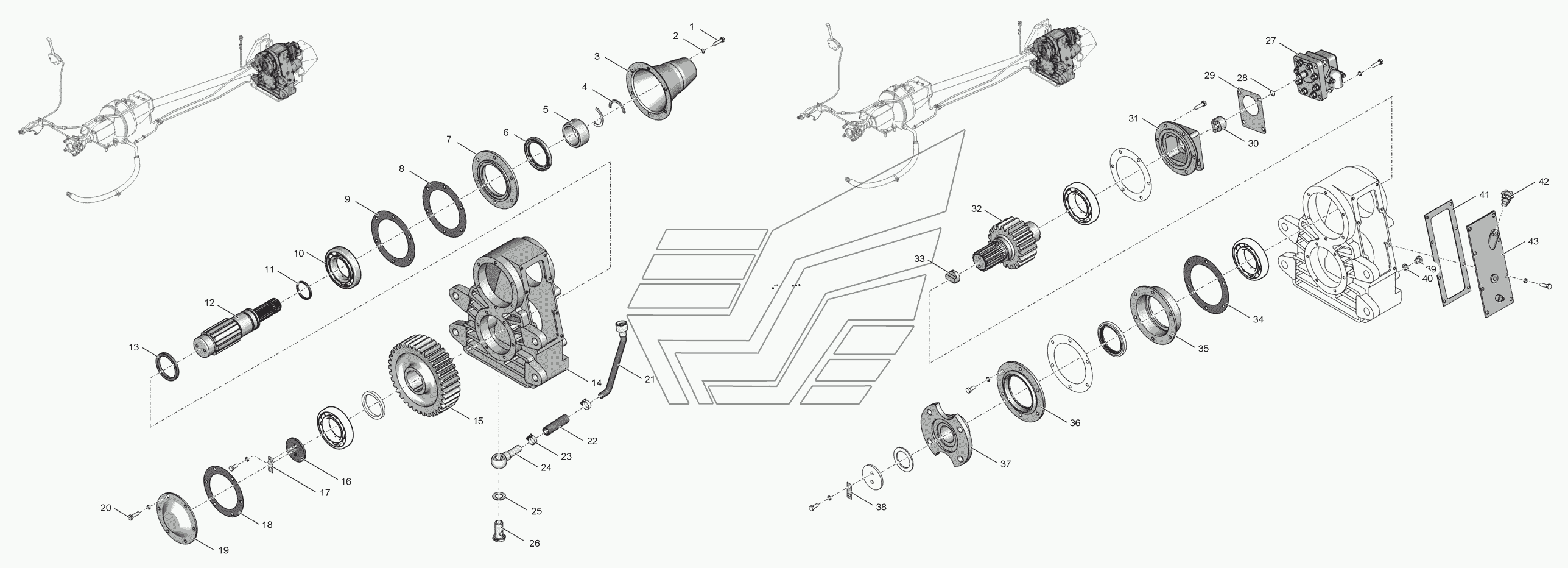

744Р-4202000-1-02 Одношвидкісний редуктор
100%
Назва деталі
Болт M8-6gх20.56.019
Заводський номер
БолтМ8-6gх20.56.019
Кількість на модель
33
№
1
Назва деталі
Диск 8.65G.05
Заводський номер
Шайба8.65Г.05
Кількість на модель
39
№
2
Назва деталі
Кожух
Заводський номер
700.42.02.080
Кількість на модель
1
№
3
Назва деталі
Півкільце
Заводський номер
700.42.02.037-1
Кількість на модель
2
№
4
Назва деталі
Втулка
Заводський номер
744Р4202023
Кількість на модель
1
№
5
Назва деталі
Манжета
Заводський номер
700А.17.01.430
Кількість на модель
2
№
6
Назва деталі
Кришка
Заводський номер
744Р-4230021-03
Кількість на модель
1
№
7
Назва деталі
Прокладка
Заводський номер
700.42.02.048-02
Кількість на модель
5
№
8
Назва деталі
Прокладка
Заводський номер
700.42.02.048-01
Кількість на модель
5
№
9
Назва деталі
Підшипник
Заводський номер
311
Кількість на модель
4
№
10
Назва деталі
Ущільнювальне кільце
Заводський номер
700А.34.22.067-04
Кількість на модель
1
№
11
Назва деталі
Діаметр вала 35мм, Z=21
Заводський номер
744Р-4202028
Кількість на модель
1
№
12
Назва деталі
Кільце
Заводський номер
744Р-4202024
Кількість на модель
2
№
13
Назва деталі
Корпус механізму відбору потужності
Заводський номер
700.42.02.025-1
Кількість на модель
1
№
14
Назва деталі
Шестерня
Заводський номер
744Р-4202019
Кількість на модель
1
№
15
Назва деталі
Диск
Заводський номер
700.42.02.016
Кількість на модель
2
№
16
Назва деталі
Прокладка
Заводський номер
744Р-4230017
Кількість на модель
1
№
17
Назва деталі
Прокладка
Заводський номер
700.42.02.035-1
Кількість на модель
2
№
18
Назва деталі
Кришка
Заводський номер
700.42.02.026
Кількість на модель
1
№
19
Назва деталі
Болт M8-6gх30.56.019
Заводський номер
БолтМ8-6gх30.56.019
Кількість на модель
10
№
20
Назва деталі
Труба__NT__0__
Заводський номер
744Р-4202020
Кількість на модель
1
№
21
Назва деталі
Рукав __NT__1__х__NT__0__, __NT__2__
Заводський номер
Рукав16х25-1,6
Кількість на модель
№
22
Назва деталі
Хомут
Заводський номер
Хомут21-25-3
Кількість на модель
2
№
23
Назва деталі
Труба__NT__0__
Заводський номер
2256010-4202010
Кількість на модель
1
№
24
Назва деталі
Прокладка
Заводський номер
700.17.01.413-1
Кількість на модель
2
№
25
Назва деталі
Затискний болт
Заводський номер
700.17.24.023-2
Кількість на модель
1
№
26
Назва деталі
Насос
Заводський номер
НШ6Т1
Кількість на модель
1
№
27
Назва деталі
Кільце
Заводський номер
2256010-4202016
Кількість на модель
1
№
28
Назва деталі
Прокладка
Заводський номер
2256010-4202023
Кількість на модель
1
№
29
Назва деталі
Муфта
Заводський номер
744Р-4202025
Кількість на модель
1
№
30
Назва деталі
Кронштейн
Заводський номер
2256010-4202017
Кількість на модель
1
№
31
Назва деталі
Вал-шестерня __NT__0__
Заводський номер
744Р-4202018
Кількість на модель
1
№
32
Назва деталі
Муфта
Заводський номер
2256010-4202012
Кількість на модель
1
№
33
Назва деталі
Прокладка
Заводський номер
700.42.02.034-1
Кількість на модель
2
№
34
Назва деталі
Склянка
Заводський номер
700.42.02.019-1
Кількість на модель
1
№
35
Назва деталі
Кришка
Заводський номер
744Р-4230021
Кількість на модель
1
№
36
Назва деталі
Фланець
Заводський номер
744Р-4230015-1
Кількість на модель
1
№
37
Назва деталі
Стопорна планка
Заводський номер
700.42.02.047
Кількість на модель
2
№
38
Назва деталі
Затор
Заводський номер
700А.14.05.021-01
Кількість на модель
1
№
39
Назва деталі
Прокладка
Заводський номер
700А.46.14.092-1
Кількість на модель
1
№
40
Назва деталі
Прокладка
Заводський номер
700.42.02.036-1
Кількість на модель
1
№
41
Назва деталі
Мило
Заводський номер
700.42.02.050
Кількість на модель
1
№
42
Назва деталі
Кришка
Заводський номер
744Р-4202030
Кількість на модель
1
№
43
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт M8-6gх20.56.019 | БолтМ8-6gх20.56.019 | 33 | 33 | 1 | |||
| 2 | Диск 8.65G.05 | Шайба8.65Г.05 | 39 | 39 | 2 | |||
| 3 | Кожух | 700.42.02.080 | 1 | 1 | 3 | |||
| 4 | Півкільце | 700.42.02.037-1 | 2 | 2 | 4 | |||
| 5 | Втулка | 744Р4202023 | 1 | 1 | 5 | |||
| 6 | Манжета | 700А.17.01.430 | 2 | 2 | 6 | |||
| 7 | Кришка | 744Р-4230021-03 | 1 | 1 | 7 | |||
| 8 | Прокладка | 700.42.02.048-02 | 5 | 5 | 8 | |||
| 9 | Прокладка | 700.42.02.048-01 | 5 | 5 | 9 | |||
| 10 | Підшипник | 311 | 4 | 4 | 10 | |||
| 11 | Ущільнювальне кільце | 700А.34.22.067-04 | 1 | 1 | 11 | |||
| 12 | Діаметр вала 35мм, Z=21 | 744Р-4202028 | 1 | 1 | 12 | |||
| 13 | Кільце | 744Р-4202024 | 2 | 2 | 13 | |||
| 14 | Корпус механізму відбору потужності | 700.42.02.025-1 | 1 | 1 | 14 | |||
| 15 | Шестерня | 744Р-4202019 | 1 | 1 | 15 | |||
| 16 | Диск | 700.42.02.016 | 2 | 2 | 16 | |||
| 17 | Прокладка | 744Р-4230017 | 1 | 1 | 17 | |||
| 18 | Прокладка | 700.42.02.035-1 | 2 | 2 | 18 | |||
| 19 | Кришка | 700.42.02.026 | 1 | 1 | 19 | |||
| 20 | Болт M8-6gх30.56.019 | БолтМ8-6gх30.56.019 | 10 | 10 | 20 | |||
| 21 | Труба__NT__0__ | 744Р-4202020 | 1 | 1 | 21 | |||
| 22 | Рукав __NT__1__х__NT__0__, __NT__2__ | Рукав16х25-1,6 | 22 | |||||
| 23 | Хомут | Хомут21-25-3 | 2 | 2 | 23 | |||
| 24 | Труба__NT__0__ | 2256010-4202010 | 1 | 1 | 24 | |||
| 25 | Прокладка | 700.17.01.413-1 | 2 | 2 | 25 | |||
| 26 | Затискний болт | 700.17.24.023-2 | 1 | 1 | 26 | |||
| 27 | Насос | НШ6Т1 | 1 | 1 | 27 | |||
| 28 | Кільце | 2256010-4202016 | 1 | 1 | 28 | |||
| 29 | Прокладка | 2256010-4202023 | 1 | 1 | 29 | |||
| 30 | Муфта | 744Р-4202025 | 1 | 1 | 30 | |||
| 31 | Кронштейн | 2256010-4202017 | 1 | 1 | 31 | |||
| 32 | Вал-шестерня __NT__0__ | 744Р-4202018 | 1 | 1 | 32 | |||
| 33 | Муфта | 2256010-4202012 | 1 | 1 | 33 | |||
| 34 | Прокладка | 700.42.02.034-1 | 2 | 2 | 34 | |||
| 35 | Склянка | 700.42.02.019-1 | 1 | 1 | 35 | |||
| 36 | Кришка | 744Р-4230021 | 1 | 1 | 36 | |||
| 37 | Фланець | 744Р-4230015-1 | 1 | 1 | 37 | |||
| 38 | Стопорна планка | 700.42.02.047 | 2 | 2 | 38 | |||
| 39 | Затор | 700А.14.05.021-01 | 1 | 1 | 39 | |||
| 40 | Прокладка | 700А.46.14.092-1 | 1 | 1 | 40 | |||
| 41 | Прокладка | 700.42.02.036-1 | 1 | 1 | 41 | |||
| 42 | Мило | 700.42.02.050 | 1 | 1 | 42 | |||
| 43 | Кришка | 744Р-4202030 | 1 | 1 | 43 |
