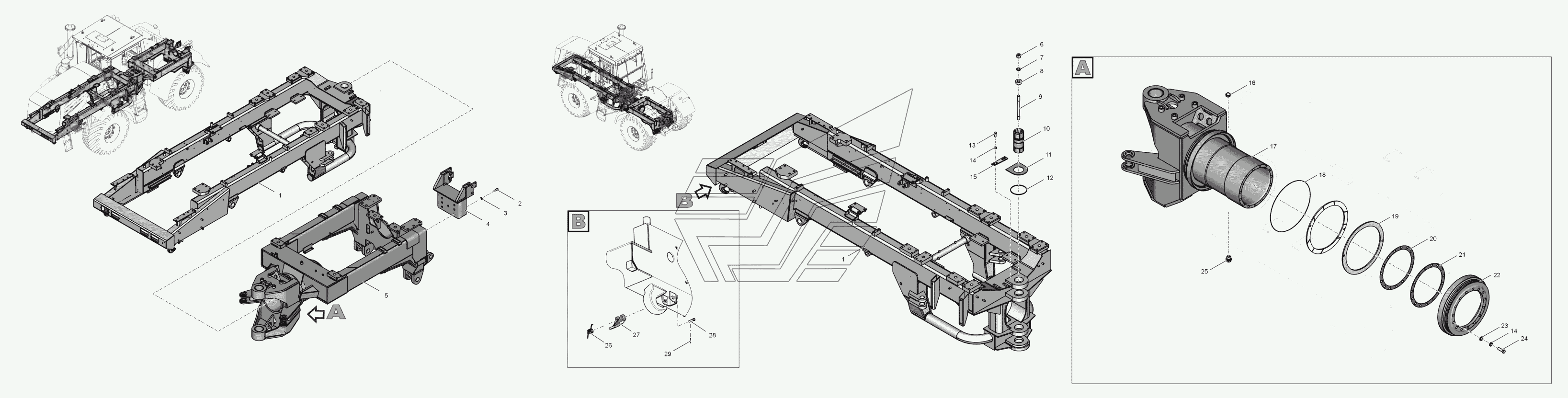

744Р1-2800000 Рама
100%
Назва деталі
Напіврама під двигуном
Заводський номер
744Р1-2801000-1
Кількість на модель
1
№
1
Назва деталі
Болт M20-1,5-6gx50.129.38HS.019
Заводський номер
БолтМ20-1,5-6gх50.129.38ХС.019
Кількість на модель
7
№
2
Назва деталі
Диск 20.65G.05
Заводський номер
Шайба20.65Г.05
Кількість на модель
7
№
3
Назва деталі
Підстава
Заводський номер
744Р1-2800060-01
Кількість на модель
1
№
4
Назва деталі
Напіврама вантажна
Заводський номер
744Р1-2811000-4.2
Кількість на модель
1
№
5
Назва деталі
Гайка М24-6Н.8С.019
Заводський номер
ГайкаМ24-6Н.8С.019
Кількість на модель
4
№
6
Назва деталі
Диск
Заводський номер
Шайба24.01.019
Кількість на модель
2
№
7
Назва деталі
Втулка
Заводський номер
2765020-2800021
Кількість на модель
4
№
8
Назва деталі
Шпилька
Заводський номер
2765020-2800022
Кількість на модель
2
№
9
Назва деталі
Ось
Заводський номер
2765020-2800010
Кількість на модель
2
№
10
Назва деталі
Диск
Заводський номер
700А.28.00.033
Кількість на модель
4
№
11
Назва деталі
Ущільнювальна стрічка
Заводський номер
700.28.00.016
Кількість на модель
2
№
12
Назва деталі
Болт M3x16-6gX.40.88.45
Заводський номер
Болт3М16-6gх40.88.45Х.019
Кількість на модель
4
№
13
Назва деталі
Диск
Заводський номер
Шайба16.01.019
Кількість на модель
19
№
14
Назва деталі
Клин установчий
Заводський номер
700А.28.00.021
Кількість на модель
2
№
15
Назва деталі
Маслянка
Заводський номер
2.3.45.Ц6
Кількість на модель
1
№
16
Назва деталі
Труба шарнира
Заводський номер
744Р1-2800020
Кількість на модель
№
17
Назва деталі
Манжета
Заводський номер
2256010-2800040
Кількість на модель
2
№
18
Назва деталі
Кільце
Заводський номер
2256010-2800013
Кількість на модель
4
№
19
Назва деталі
Прокладка
Заводський номер
2256010-2800015
Кількість на модель
2
№
20
Назва деталі
Прокладка
Заводський номер
2256010-2800015-01
Кількість на модель
2
№
21
Назва деталі
Кришка
Заводський номер
2256010-2800017
Кількість на модель
1
№
22
Назва деталі
Диск 16.65G.05
Заводський номер
Шайба16.65Г.05
Кількість на модель
15
№
23
Назва деталі
Болт M16-1,5-6gx50.129.38HS.019
Заводський номер
БолтМ16-1,5-6gх50.129.38ХС.019
Кількість на модель
15
№
24
Назва деталі
Пробка КГ1/8. А12.06
Заводський номер
КГ1/8.А12.06
Кількість на модель
1
№
25
Назва деталі
Пружина
Заводський номер
700А.28.00.034-1
Кількість на модель
2
№
26
Назва деталі
Засувка
Заводський номер
700А.28.00.035
Кількість на модель
2
№
27
Назва деталі
Ось 6-16В12х60.45Х.1.225..302 Ц9 Хр.
Заводський номер
6-16В12х60.45Х.1.225..302Ц9Хр.
Кількість на модель
2
№
28
Назва деталі
Шплінт 3,2х20.016 ГОСТ 397-79
Заводський номер
Шплинт3,2х20.016
Кількість на модель
2
№
29
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Напіврама під двигуном | 744Р1-2801000-1 | 1 | 1 | 1 | |||
| 2 | Болт M20-1,5-6gx50.129.38HS.019 | БолтМ20-1,5-6gх50.129.38ХС.019 | 7 | 7 | 2 | |||
| 3 | Диск 20.65G.05 | Шайба20.65Г.05 | 7 | 7 | 3 | |||
| 4 | Підстава | 744Р1-2800060-01 | 1 | 1 | 4 | |||
| 5 | Напіврама вантажна | 744Р1-2811000-4.2 | 1 | 1 | 5 | |||
| 6 | Гайка М24-6Н.8С.019 | ГайкаМ24-6Н.8С.019 | 4 | 4 | 6 | |||
| 7 | Диск | Шайба24.01.019 | 2 | 2 | 7 | |||
| 8 | Втулка | 2765020-2800021 | 4 | 4 | 8 | |||
| 9 | Шпилька | 2765020-2800022 | 2 | 2 | 9 | |||
| 10 | Ось | 2765020-2800010 | 2 | 2 | 10 | |||
| 11 | Диск | 700А.28.00.033 | 4 | 4 | 11 | |||
| 12 | Ущільнювальна стрічка | 700.28.00.016 | 2 | 2 | 12 | |||
| 13 | Болт M3x16-6gX.40.88.45 | Болт3М16-6gх40.88.45Х.019 | 4 | 4 | 13 | |||
| 14 | Диск | Шайба16.01.019 | 19 | 19 | 14 | |||
| 15 | Клин установчий | 700А.28.00.021 | 2 | 2 | 15 | |||
| 16 | Маслянка | 2.3.45.Ц6 | 1 | 1 | 16 | |||
| 17 | Труба шарнира | 744Р1-2800020 | 17 | |||||
| 18 | Манжета | 2256010-2800040 | 2 | 2 | 18 | |||
| 19 | Кільце | 2256010-2800013 | 4 | 4 | 19 | |||
| 20 | Прокладка | 2256010-2800015 | 2 | 2 | 20 | |||
| 21 | Прокладка | 2256010-2800015-01 | 2 | 2 | 21 | |||
| 22 | Кришка | 2256010-2800017 | 1 | 1 | 22 | |||
| 23 | Диск 16.65G.05 | Шайба16.65Г.05 | 15 | 15 | 23 | |||
| 24 | Болт M16-1,5-6gx50.129.38HS.019 | БолтМ16-1,5-6gх50.129.38ХС.019 | 15 | 15 | 24 | |||
| 25 | Пробка КГ1/8. А12.06 | КГ1/8.А12.06 | 1 | 1 | 25 | |||
| 26 | Пружина | 700А.28.00.034-1 | 2 | 2 | 26 | |||
| 27 | Засувка | 700А.28.00.035 | 2 | 2 | 27 | |||
| 28 | Ось 6-16В12х60.45Х.1.225..302 Ц9 Хр. | 6-16В12х60.45Х.1.225..302Ц9Хр. | 2 | 2 | 28 | |||
| 29 | Шплінт 3,2х20.016 ГОСТ 397-79 | Шплинт3,2х20.016 | 2 | 2 | 29 |
