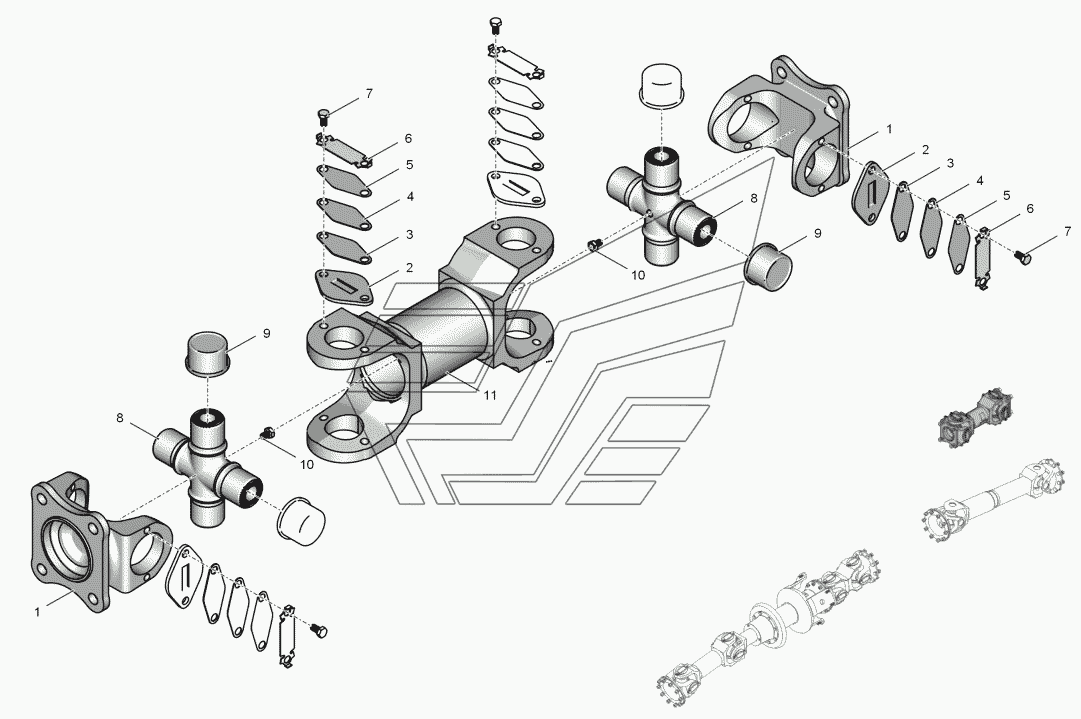

700А.22.08.000-2 Карданний вал
100%
Назва деталі
Фланець
Заводський номер
700А.22.08.013-1
Кількість на модель
2
№
1
Назва деталі
Кришка голчастого підшипника
Заводський номер
200-2201040
Кількість на модель
8
№
2
Назва деталі
Пластина
Заводський номер
700.22.08.036-3
Кількість на модель
8
№
3
Назва деталі
Пластина
Заводський номер
700.22.08.036-2
Кількість на модель
8
№
4
Назва деталі
Пластина
Заводський номер
700.22.08.036-1
Кількість на модель
8
№
5
Назва деталі
Упорна пластина
Заводський номер
200-2201041
Кількість на модель
8
№
6
Назва деталі
Болт M8-6gx16.68.016
Заводський номер
БолтМ8-6дх16.68.016
Кількість на модель
16
№
7
Назва деталі
Хрестовина
Заводський номер
701.22.08.013
Кількість на модель
2
№
8
Назва деталі
Подшипник КС
Заводський номер
804707К4С10
Кількість на модель
8
№
9
Назва деталі
Пробка КГ 1/8"
Заводський номер
864341
Кількість на модель
2
№
10
Назва деталі
Карданний вал у зборі
Заводський номер
700А.22.08.020
Кількість на модель
1
№
11
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланець | 700А.22.08.013-1 | 2 | 2 | 1 | |||
| 2 | Кришка голчастого підшипника | 200-2201040 | 8 | 8 | 2 | |||
| 3 | Пластина | 700.22.08.036-3 | 8 | 8 | 3 | |||
| 4 | Пластина | 700.22.08.036-2 | 8 | 8 | 4 | |||
| 5 | Пластина | 700.22.08.036-1 | 8 | 8 | 5 | |||
| 6 | Упорна пластина | 200-2201041 | 8 | 8 | 6 | |||
| 7 | Болт M8-6gx16.68.016 | БолтМ8-6дх16.68.016 | 16 | 16 | 7 | |||
| 8 | Хрестовина | 701.22.08.013 | 2 | 2 | 8 | |||
| 9 | Подшипник КС | 804707К4С10 | 8 | 8 | 9 | |||
| 10 | Пробка КГ 1/8" | 864341 | 2 | 2 | 10 | |||
| 11 | Карданний вал у зборі | 700А.22.08.020 | 1 | 1 | 11 |
