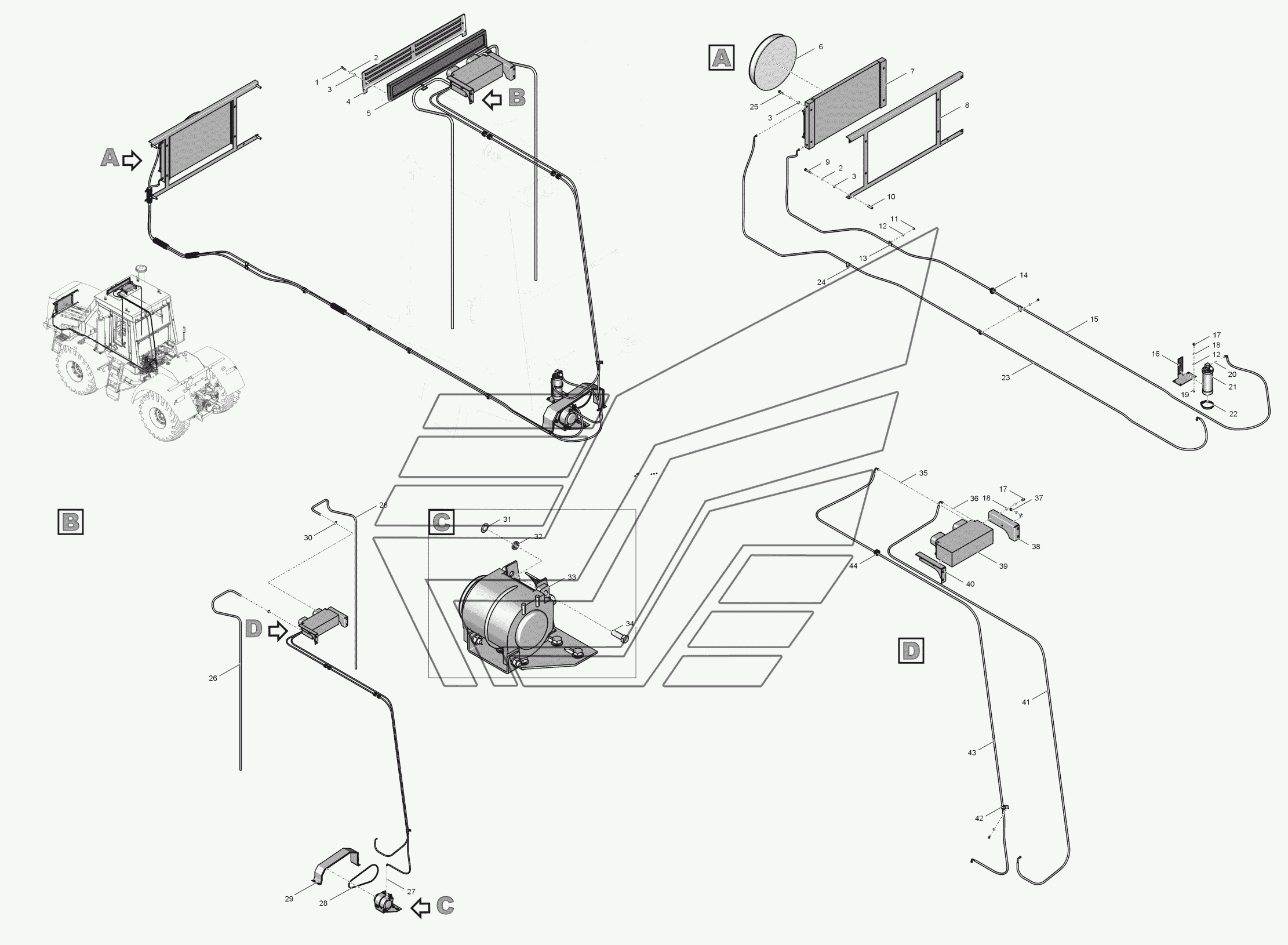

744Р1-8100000-5 Система кондиціонування повітря в кабіні
100%
Назва деталі
Болт M8-6gх20.56.019
Заводський номер
БолтМ8-6gх20.56.019
Кількість на модель
3
№
1
Назва деталі
Диск
Заводський номер
Шайба8.01.019
Кількість на модель
11
№
2
Назва деталі
Диск 8.65G.05
Заводський номер
Шайба8.65Г.05
Кількість на модель
16
№
3
Назва деталі
Жалюзі
Заводський номер
744-6701065-2
Кількість на модель
1
№
4
Назва деталі
Фільтр
Заводський номер
NF5902
Кількість на модель
2
№
5
Назва деталі
Вентилятор
Заводський номер
99-031424-00
Кількість на модель
1
№
6
Назва деталі
Конденсатор у комплекті з кронштейном
Заводський номер
02-030630-20
Кількість на модель
1
№
7
Назва деталі
Рамка
Заводський номер
744Р-8100020-3
Кількість на модель
1
№
8
Назва деталі
Болт M8-6gх50.56.019
Заводський номер
БолтМ8-6gх50.56.019
Кількість на модель
4
№
9
Назва деталі
Проставка
Заводський номер
744Р1-8100034
Кількість на модель
4
№
10
Назва деталі
Болт M6-6gх12.56.019
Заводський номер
БолтМ6-6gх12.56.019
Кількість на модель
10
№
11
Назва деталі
Диск 6.65G.05
Заводський номер
Шайба6.65Г.05
Кількість на модель
7
№
12
Назва деталі
Хомут
Заводський номер
RSGUDIN725711.20/20.8,4
Кількість на модель
7
№
13
Назва деталі
Кабельна стяжка
Заводський номер
Стяжка4х200
Кількість на модель
15
№
14
Назва деталі
Холодопровід конденсатор-ресивер
Заводський номер
05-030022-00
Кількість на модель
1
№
15
Назва деталі
Кронштейн
Заводський номер
744Р1-8100040
Кількість на модель
1
№
16
Назва деталі
Болт M6-6gх16.56.019
Заводський номер
БолтМ6-6gх16.56.019
Кількість на модель
8
№
17
Назва деталі
Диск
Заводський номер
Шайба6.01.019
Кількість на модель
18
№
18
Назва деталі
Гайка М6-6Н.8С.019
Заводський номер
ГайкаМ6-6Н.8С.019
Кількість на модель
4
№
19
Назва деталі
Ущільнювальне кільце
Заводський номер
О-ring9/16,08-002562-00
Кількість на модель
3
№
20
Назва деталі
Ресивер
Заводський номер
99-003977-03
Кількість на модель
1
№
21
Назва деталі
Черв'ячний хомут Norma 50-70
Заводський номер
Norma50-70
Кількість на модель
1
№
22
Назва деталі
Холодопровід компресор-конденсатор
Заводський номер
05-030021-03
Кількість на модель
1
№
23
Назва деталі
Гумовий хомут
Заводський номер
RSGUDIN725711.25/20.8,4
Кількість на модель
6
№
24
Назва деталі
Болт M8-6gх35.56.019
Заводський номер
БолтМ8-6gх35.56.019
Кількість на модель
4
№
25
Назва деталі
Трубка відведення конденсату 12х1,5
Заводський номер
Трубка12x1,5
Кількість на модель
7
№
26
Назва деталі
Ущільнювальне кільце
Заводський номер
О-ring3/4,08-003502-00
Кількість на модель
2
№
27
Назва деталі
Ремінь А- 1000
Заводський номер
РеменьА-1000
Кількість на модель
1
№
28
Назва деталі
Кожух
Заводський номер
744Р-8100025-2
Кількість на модель
1
№
29
Назва деталі
Хомут черв'ячний Norma12-
Заводський номер
Norma12-22
Кількість на модель
2
№
30
Назва деталі
Диск 10.65G.05
Заводський номер
Шайба10.65Г.05
Кількість на модель
4
№
31
Назва деталі
Диск
Заводський номер
Шайба10.01.019
Кількість на модель
4
№
32
Назва деталі
Компресор
Заводський номер
744-8100010-3
Кількість на модель
1
№
33
Назва деталі
Болт M10-6gx20.56.019
Заводський номер
БолтМ10-6gx20.56.019
Кількість на модель
4
№
34
Назва деталі
Ущільнювальне кільце
Заводський номер
О-ring5/8,08-003501-00
Кількість на модель
1
№
35
Назва деталі
Ущільнювальне кільце
Заводський номер
О-ring7/8,08-003503-00
Кількість на модель
2
№
36
Назва деталі
Болт M8-6gx16.56.019
Заводський номер
БолтМ8-6gх16.56.019
Кількість на модель
5
№
37
Назва деталі
Кронштейн
Заводський номер
744Р1-6701018-1
Кількість на модель
1
№
38
Назва деталі
Випарник __NT__0__
Заводський номер
03-133000-00
Кількість на модель
1
№
39
Назва деталі
Кронштейн
Заводський номер
744Р1-6701018-1-01
Кількість на модель
1
№
40
Назва деталі
Холодопровід ресивер-випарник
Заводський номер
05-030023-10
Кількість на модель
1
№
41
Назва деталі
Гумовий хомут
Заводський номер
RSGUDIN725711.40/20.8,4
Кількість на модель
1
№
42
Назва деталі
Холодопровід випарник-компресор
Заводський номер
05-030024-13
Кількість на модель
1
№
43
Назва деталі
Втулка
Заводський номер
73401022
Кількість на модель
4
№
44
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт M8-6gх20.56.019 | БолтМ8-6gх20.56.019 | 3 | 3 | 1 | |||
| 2 | Диск | Шайба8.01.019 | 11 | 11 | 2 | |||
| 3 | Диск 8.65G.05 | Шайба8.65Г.05 | 16 | 16 | 3 | |||
| 4 | Жалюзі | 744-6701065-2 | 1 | 1 | 4 | |||
| 5 | Фільтр | NF5902 | 2 | 2 | 5 | |||
| 6 | Вентилятор | 99-031424-00 | 1 | 1 | 6 | |||
| 7 | Конденсатор у комплекті з кронштейном | 02-030630-20 | 1 | 1 | 7 | |||
| 8 | Рамка | 744Р-8100020-3 | 1 | 1 | 8 | |||
| 9 | Болт M8-6gх50.56.019 | БолтМ8-6gх50.56.019 | 4 | 4 | 9 | |||
| 10 | Проставка | 744Р1-8100034 | 4 | 4 | 10 | |||
| 11 | Болт M6-6gх12.56.019 | БолтМ6-6gх12.56.019 | 10 | 10 | 11 | |||
| 12 | Диск 6.65G.05 | Шайба6.65Г.05 | 7 | 7 | 12 | |||
| 13 | Хомут | RSGUDIN725711.20/20.8,4 | 7 | 7 | 13 | |||
| 14 | Кабельна стяжка | Стяжка4х200 | 15 | 15 | 14 | |||
| 15 | Холодопровід конденсатор-ресивер | 05-030022-00 | 1 | 1 | 15 | |||
| 16 | Кронштейн | 744Р1-8100040 | 1 | 1 | 16 | |||
| 17 | Болт M6-6gх16.56.019 | БолтМ6-6gх16.56.019 | 8 | 8 | 17 | |||
| 18 | Диск | Шайба6.01.019 | 18 | 18 | 18 | |||
| 19 | Гайка М6-6Н.8С.019 | ГайкаМ6-6Н.8С.019 | 4 | 4 | 19 | |||
| 20 | Ущільнювальне кільце | О-ring9/16,08-002562-00 | 3 | 3 | 20 | |||
| 21 | Ресивер | 99-003977-03 | 1 | 1 | 21 | |||
| 22 | Черв'ячний хомут Norma 50-70 | Norma50-70 | 1 | 1 | 22 | |||
| 23 | Холодопровід компресор-конденсатор | 05-030021-03 | 1 | 1 | 23 | |||
| 24 | Гумовий хомут | RSGUDIN725711.25/20.8,4 | 6 | 6 | 24 | |||
| 25 | Болт M8-6gх35.56.019 | БолтМ8-6gх35.56.019 | 4 | 4 | 25 | |||
| 26 | Трубка відведення конденсату 12х1,5 | Трубка12x1,5 | 7 | 7 | 26 | |||
| 27 | Ущільнювальне кільце | О-ring3/4,08-003502-00 | 2 | 2 | 27 | |||
| 28 | Ремінь А- 1000 | РеменьА-1000 | 1 | 1 | 28 | |||
| 29 | Кожух | 744Р-8100025-2 | 1 | 1 | 29 | |||
| 30 | Хомут черв'ячний Norma12- | Norma12-22 | 2 | 2 | 30 | |||
| 31 | Диск 10.65G.05 | Шайба10.65Г.05 | 4 | 4 | 31 | |||
| 32 | Диск | Шайба10.01.019 | 4 | 4 | 32 | |||
| 33 | Компресор | 744-8100010-3 | 1 | 1 | 33 | |||
| 34 | Болт M10-6gx20.56.019 | БолтМ10-6gx20.56.019 | 4 | 4 | 34 | |||
| 35 | Ущільнювальне кільце | О-ring5/8,08-003501-00 | 1 | 1 | 35 | |||
| 36 | Ущільнювальне кільце | О-ring7/8,08-003503-00 | 2 | 2 | 36 | |||
| 37 | Болт M8-6gx16.56.019 | БолтМ8-6gх16.56.019 | 5 | 5 | 37 | |||
| 38 | Кронштейн | 744Р1-6701018-1 | 1 | 1 | 38 | |||
| 39 | Випарник __NT__0__ | 03-133000-00 | 1 | 1 | 39 | |||
| 40 | Кронштейн | 744Р1-6701018-1-01 | 1 | 1 | 40 | |||
| 41 | Холодопровід ресивер-випарник | 05-030023-10 | 1 | 1 | 41 | |||
| 42 | Гумовий хомут | RSGUDIN725711.40/20.8,4 | 1 | 1 | 42 | |||
| 43 | Холодопровід випарник-компресор | 05-030024-13 | 1 | 1 | 43 | |||
| 44 | Втулка | 73401022 | 4 | 4 | 44 |
