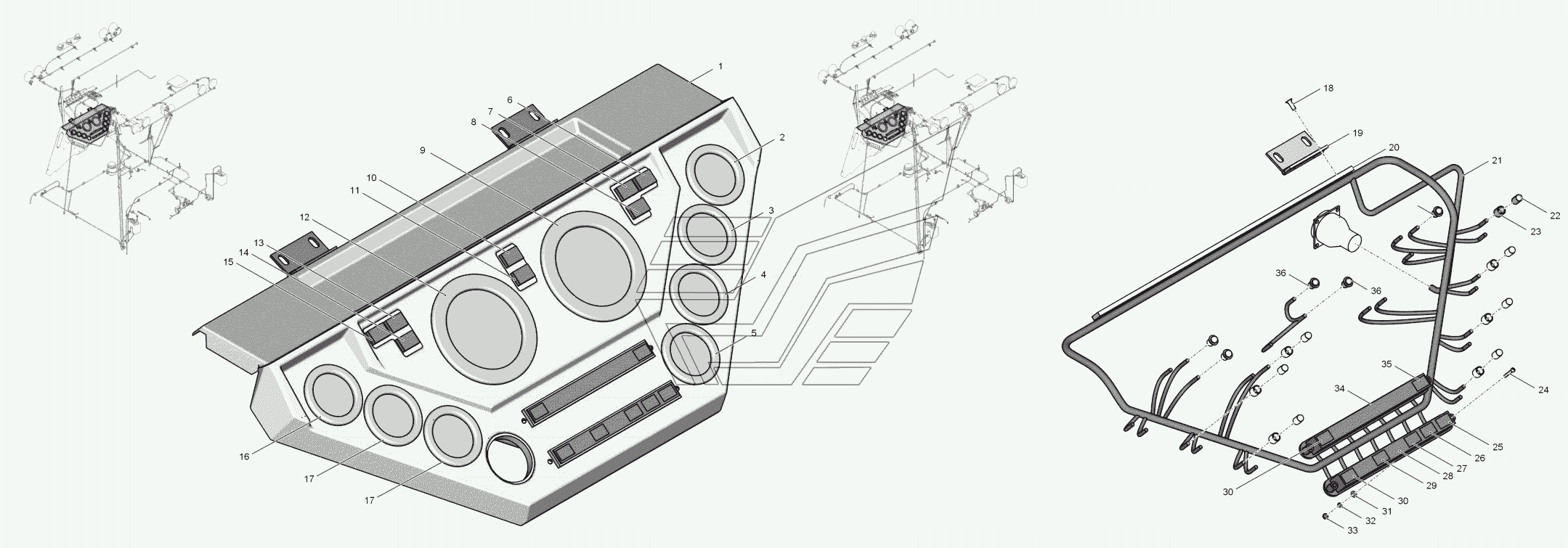

744Р1-3805000 Панель приладів
100%
Назва деталі
Приладова панель
Заводський номер
744-38.05.016-02
Кількість на модель
1
№
1
Назва деталі
Приймач
Заводський номер
14,381
Кількість на модель
1
№
2
Назва деталі
Приймач датчика рівня палива
Заводський номер
34,3806
Кількість на модель
1
№
3
Назва деталі
Лічильник мотогодин-вольтметр
Заводський номер
УК34.2РИВП.457381.001ТУ
Кількість на модель
1
№
4
Назва деталі
Приймач датчика тиску
Заводський номер
3452,381
Кількість на модель
1
№
5
Назва деталі
Контрольна лампа
Заводський номер
2212.3803-05
Кількість на модель
1
№
6
Назва деталі
Лампа контрольна
Заводський номер
2212,3803
Кількість на модель
1
№
7
Назва деталі
Контрольна лампа
Заводський номер
2212.3803-37
Кількість на модель
1
№
8
Назва деталі
Індикатор __NT__0__
Заводський номер
31.3802-У-ХЛ
Кількість на модель
1
№
9
Назва деталі
Блок контрольних ламп
Заводський номер
2311.3803-07
Кількість на модель
1
№
10
Назва деталі
Контрольна лампа
Заводський номер
2212.3803-08
Кількість на модель
1
№
11
Назва деталі
Тахометр __NT__0__
Заводський номер
ПТ8040-4
Кількість на модель
1
№
12
Назва деталі
Контрольна лампа
Заводський номер
2212.3803-02
Кількість на модель
1
№
13
Назва деталі
Лампа контрольна
Заводський номер
2212.3803-28
Кількість на модель
1
№
14
Назва деталі
Контрольна лампа
Заводський номер
2212.3803-01
Кількість на модель
1
№
15
Назва деталі
Приймач датчика тиску
Заводський номер
33,381
Кількість на модель
1
№
16
Назва деталі
Приймач датчика температури
Заводський номер
36,807
Кількість на модель
2
№
17
Назва деталі
Гвинт ВМ4-6gx12.48.019
Заводський номер
ВинтВМ4-6gx12.48.019
Кількість на модель
4
№
18
Назва деталі
Петля
Заводський номер
744-3805100-1
Кількість на модель
2
№
19
Назва деталі
Притиск
Заводський номер
744-38.05.011
Кількість на модель
1
№
20
Назва деталі
Джгут проводів приладової панелі
Заводський номер
744Р1-3805010
Кількість на модель
21
№
21
Назва деталі
Лампа А24-2
Заводський номер
ЛампаА24-2
Кількість на модель
10
№
22
Назва деталі
Патрон лампи
Заводський номер
ЛВ211-329
Кількість на модель
10
№
23
Назва деталі
Гвинт ВМ3-6gx20.48.016
Заводський номер
ВинтВМ3-6gx20.48.016
Кількість на модель
4
№
24
Назва деталі
СИМВОЛ
Заводський номер
744Р1-3805012
Кількість на модель
1
№
25
Назва деталі
СИМВОЛ
Заводський номер
744Р2-3805012-01
Кількість на модель
1
№
26
Назва деталі
СИМВОЛ
Заводський номер
744Р2-3805012-03
Кількість на модель
1
№
27
Назва деталі
Блок контрольних ламп
Заводський номер
2311.3803-08
Кількість на модель
1
№
28
Назва деталі
СИМВОЛ
Заводський номер
744Р2-3805012
Кількість на модель
1
№
29
Назва деталі
СИМВОЛ
Заводський номер
744Р2-3805014
Кількість на модель
2
№
30
Назва деталі
Диск 3.65G.05
Заводський номер
Шайба3.65Г.05
Кількість на модель
4
№
31
Назва деталі
Диск A3.01.019
Заводський номер
ШайбаА3.01.019
Кількість на модель
4
№
32
Назва деталі
Гайка М3-6Н.5.019
Заводський номер
ГайкаМ3-6Н.5.019
Кількість на модель
4
№
33
Назва деталі
Блок контрольних ламп
Заводський номер
2311.3803-06
Кількість на модель
1
№
34
Назва деталі
СИМВОЛ
Заводський номер
744Р1-3805012-01
Кількість на модель
1
№
35
Назва деталі
Лампа А24-1, 2
Заводський номер
ЛампаА24-1,2
Кількість на модель
8
№
36
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Приладова панель | 744-38.05.016-02 | 1 | 1 | 1 | |||
| 2 | Приймач | 14,381 | 1 | 1 | 2 | |||
| 3 | Приймач датчика рівня палива | 34,3806 | 1 | 1 | 3 | |||
| 4 | Лічильник мотогодин-вольтметр | УК34.2РИВП.457381.001ТУ | 1 | 1 | 4 | |||
| 5 | Приймач датчика тиску | 3452,381 | 1 | 1 | 5 | |||
| 6 | Контрольна лампа | 2212.3803-05 | 1 | 1 | 6 | |||
| 7 | Лампа контрольна | 2212,3803 | 1 | 1 | 7 | |||
| 8 | Контрольна лампа | 2212.3803-37 | 1 | 1 | 8 | |||
| 9 | Індикатор __NT__0__ | 31.3802-У-ХЛ | 1 | 1 | 9 | |||
| 10 | Блок контрольних ламп | 2311.3803-07 | 1 | 1 | 10 | |||
| 11 | Контрольна лампа | 2212.3803-08 | 1 | 1 | 11 | |||
| 12 | Тахометр __NT__0__ | ПТ8040-4 | 1 | 1 | 12 | |||
| 13 | Контрольна лампа | 2212.3803-02 | 1 | 1 | 13 | |||
| 14 | Лампа контрольна | 2212.3803-28 | 1 | 1 | 14 | |||
| 15 | Контрольна лампа | 2212.3803-01 | 1 | 1 | 15 | |||
| 16 | Приймач датчика тиску | 33,381 | 1 | 1 | 16 | |||
| 17 | Приймач датчика температури | 36,807 | 2 | 2 | 17 | |||
| 18 | Гвинт ВМ4-6gx12.48.019 | ВинтВМ4-6gx12.48.019 | 4 | 4 | 18 | |||
| 19 | Петля | 744-3805100-1 | 2 | 2 | 19 | |||
| 20 | Притиск | 744-38.05.011 | 1 | 1 | 20 | |||
| 21 | Джгут проводів приладової панелі | 744Р1-3805010 | 21 | 21 | 21 | |||
| 22 | Лампа А24-2 | ЛампаА24-2 | 10 | 10 | 22 | |||
| 23 | Патрон лампи | ЛВ211-329 | 10 | 10 | 23 | |||
| 24 | Гвинт ВМ3-6gx20.48.016 | ВинтВМ3-6gx20.48.016 | 4 | 4 | 24 | |||
| 25 | СИМВОЛ | 744Р1-3805012 | 1 | 1 | 25 | |||
| 26 | СИМВОЛ | 744Р2-3805012-01 | 1 | 1 | 26 | |||
| 27 | СИМВОЛ | 744Р2-3805012-03 | 1 | 1 | 27 | |||
| 28 | Блок контрольних ламп | 2311.3803-08 | 1 | 1 | 28 | |||
| 29 | СИМВОЛ | 744Р2-3805012 | 1 | 1 | 29 | |||
| 30 | СИМВОЛ | 744Р2-3805014 | 2 | 2 | 30 | |||
| 31 | Диск 3.65G.05 | Шайба3.65Г.05 | 4 | 4 | 31 | |||
| 32 | Диск A3.01.019 | ШайбаА3.01.019 | 4 | 4 | 32 | |||
| 33 | Гайка М3-6Н.5.019 | ГайкаМ3-6Н.5.019 | 4 | 4 | 33 | |||
| 34 | Блок контрольних ламп | 2311.3803-06 | 1 | 1 | 34 | |||
| 35 | СИМВОЛ | 744Р1-3805012-01 | 1 | 1 | 35 | |||
| 36 | Лампа А24-1, 2 | ЛампаА24-1,2 | 8 | 8 | 36 |
