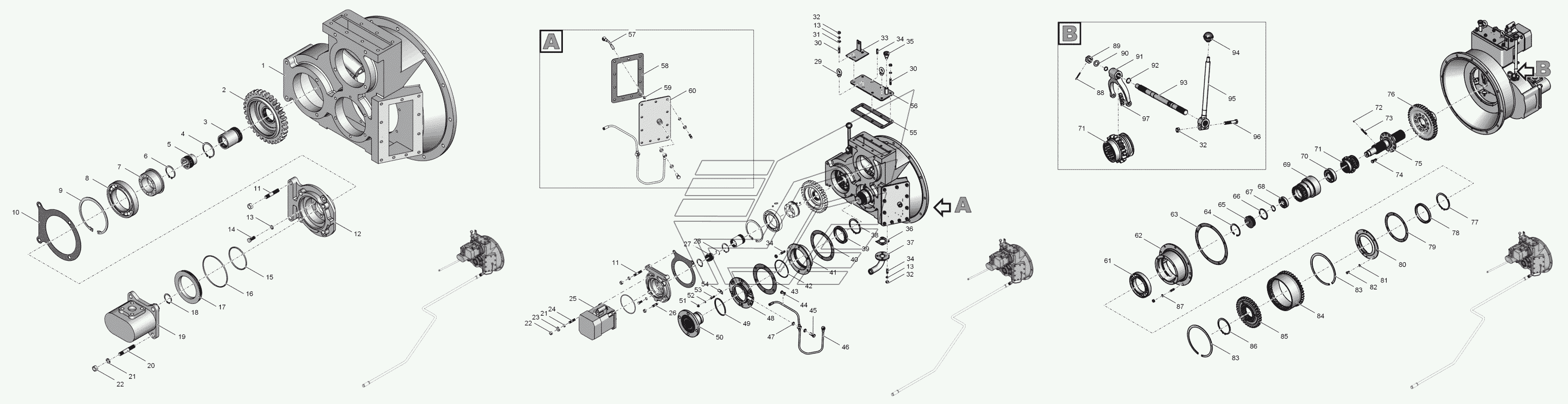

744Р2-162000-02 Редуктор приводу насосів
100%
Назва деталі
Картер
Заводський номер
700А.16.02.011-5-01
Кількість на модель
1
№
1
Назва деталі
Шестерня
Заводський номер
702.16.03.106-2
Кількість на модель
2
№
2
Назва деталі
Муфта
Заводський номер
744Р-1602022
Кількість на модель
2
№
3
Назва деталі
Кільце С55
Заводський номер
КольцоС55
Кількість на модель
2
№
4
Назва деталі
Муфта
Заводський номер
744Р-1600013
Кількість на модель
1
№
5
Назва деталі
Кільце С45
Заводський номер
КольцоС45
Кількість на модель
2
№
6
Назва деталі
Втулка
Заводський номер
700А.16.02.054-1
Кількість на модель
2
№
7
Назва деталі
Підшипник ГОСТ
Заводський номер
118
Кількість на модель
3
№
8
Назва деталі
Кільце С140
Заводський номер
КольцоС140
Кількість на модель
2
№
9
Назва деталі
Прокладка
Заводський номер
700А.16.02.063-2
Кількість на модель
2
№
10
Назва деталі
Шпилька М12-6gх50.56.019
Заводський номер
ШпилькаМ12-6gх50.56.019
Кількість на модель
2
№
11
Назва деталі
Склянка
Заводський номер
744Р2-1602005
Кількість на модель
2
№
12
Назва деталі
Диск 10.65G.05
Заводський номер
Шайба10.65Г.05
Кількість на модель
43
№
13
Назва деталі
Болт M10-6gх25.56.019
Заводський номер
БолтМ10-6gх25.56.019
Кількість на модель
16
№
14
Назва деталі
Кільце
Заводський номер
Кольцо084-090-36-1-3
Кількість на модель
1
№
15
Назва деталі
Кільце
Заводський номер
Кольцо120-126-36-1-3
Кількість на модель
2
№
16
Назва деталі
Втулка
Заводський номер
744Р2-1602006
Кількість на модель
1
№
17
Назва деталі
Кільце С34
Заводський номер
КольцоС34
Кількість на модель
1
№
18
Назва деталі
Насос
Заводський номер
НШ80Г-4LU4A1A
Кількість на модель
1
№
19
Назва деталі
Шпилька М12-6gх60.56.019
Заводський номер
ШпилькаМ12-6gх60.56.019
Кількість на модель
4
№
20
Назва деталі
Диск 12.65G.05
Заводський номер
Шайба12.65Г.05
Кількість на модель
12
№
21
Назва деталі
Гайка М12-6Н.8С.019
Заводський номер
ГайкаМ12-6Н.8С.019
Кількість на модель
12
№
22
Назва деталі
Диск
Заводський номер
2765015-1600015-01
Кількість на модель
4
№
23
Назва деталі
Шпилька М12-6gх35.56.019
Заводський номер
ШпилькаМ12-6gх35.56.019
Кількість на модель
4
№
24
Назва деталі
Насос
Заводський номер
Насос
Кількість на модель
1
№
25
Назва деталі
Шпилька М8-6gх25.56.019
Заводський номер
ШпилькаМ8-6gх25.56.019
Кількість на модель
1
№
26
Назва деталі
Муфта
Заводський номер
744Р2-1602003-1
Кількість на модель
1
№
27
Назва деталі
Кільце
Заводський номер
744Р2-1602004
Кількість на модель
1
№
28
Назва деталі
Болт обода M10.019
Заводський номер
Рым-болтМ10.019
Кількість на модель
2
№
29
Назва деталі
Шпилька М10-6gх30.56.019
Заводський номер
ШпилькаМ10-6gх30.56.019
Кількість на модель
3
№
30
Назва деталі
Диск
Заводський номер
Шайба16.01.016
Кількість на модель
1
№
31
Назва деталі
Гайка М10-6Н.8С.019
Заводський номер
ГайкаМ10-6Н.8С.019
Кількість на модель
35
№
32
Назва деталі
Кронштейн
Заводський номер
744-1600030
Кількість на модель
1
№
33
Назва деталі
Шпилька М10-6gх22.56.019
Заводський номер
ШпилькаМ10-6gх22.56.019
Кількість на модель
31
№
34
Назва деталі
Мило
Заводський номер
700.42.02.050
Кількість на модель
1
№
35
Назва деталі
Прокладка
Заводський номер
700.17.01.251-1
Кількість на модель
1
№
36
Назва деталі
Патрубок у зборі
Заводський номер
700А.16.02.110
Кількість на модель
1
№
37
Назва деталі
Кільце С90
Заводський номер
КольцоС90
Кількість на модель
1
№
38
Назва деталі
Манжета
Заводський номер
85х110-12BAUSLX272NBR
Кількість на модель
1
№
39
Назва деталі
Прокладка
Заводський номер
700А.16.02.062
Кількість на модель
1
№
40
Назва деталі
Склянка
Заводський номер
2256010-1600021
Кількість на модель
1
№
41
Назва деталі
Кільце
Заводський номер
Кольцо110-116-36-1-3
Кількість на модель
1
№
42
Назва деталі
Прокладка
Заводський номер
2256010-1600025
Кількість на модель
1
№
43
Назва деталі
Втулка
Заводський номер
700А.11.00.057
Кількість на модель
1
№
44
Назва деталі
Затискний болт
Заводський номер
700.11.00.039
Кількість на модель
3
№
45
Назва деталі
Трубопровід
Заводський номер
744Р-1602030
Кількість на модель
1
№
46
Назва деталі
Прокладка
Заводський номер
700А.46.14.092-1
Кількість на модель
6
№
47
Назва деталі
Кришка
Заводський номер
744Р-1602034
Кількість на модель
1
№
48
Назва деталі
Кільце
Заводський номер
Кольцо070-076-36-1-3
Кількість на модель
1
№
49
Назва деталі
Фланець
Заводський номер
744Р-1602033
Кількість на модель
1
№
50
Назва деталі
Гайка М8-6Н.8С.019
Заводський номер
ГайкаМ8-6Н.8С.019
Кількість на модель
1
№
51
Назва деталі
Диск 8.65G.05
Заводський номер
Шайба8.65Г.05
Кількість на модель
1
№
52
Назва деталі
Скоба
Заводський номер
Скоба12.18.9.0
Кількість на модель
1
№
54
Назва деталі
Прокладка
Заводський номер
700А.16.02.037
Кількість на модель
1
№
55
Назва деталі
Кришка
Заводський номер
744Р-1602040
Кількість на модель
1
№
56
Назва деталі
Труба__NT__0__
Заводський номер
744Р-1602020
Кількість на модель
1
№
57
Назва деталі
Прокладка
Заводський номер
700А.16.02.036
Кількість на модель
1
№
58
Назва деталі
Кільце
Заводський номер
Кольцо012-016-25-1-3
Кількість на модель
1
№
59
Назва деталі
Кришка
Заводський номер
744Р-1602010
Кількість на модель
1
№
60
Назва деталі
Подшипник
Заводський номер
122
Кількість на модель
1
№
61
Назва деталі
Склянка
Заводський номер
744Р-1602011-1
Кількість на модель
1
№
62
Назва деталі
Прокладка
Заводський номер
744Р-1602021
Кількість на модель
1
№
63
Назва деталі
Кільце С80
Заводський номер
КольцоС80
Кількість на модель
1
№
64
Назва деталі
Кришка
Заводський номер
744Р-1602019
Кількість на модель
1
№
65
Назва деталі
Кільце
Заводський номер
Кольцо063-073-58-1-3
Кількість на модель
1
№
66
Назва деталі
Кільце С35
Заводський номер
КольцоС35
Кількість на модель
1
№
67
Назва деталі
Подшипник
Заводський номер
207
Кількість на модель
1
№
68
Назва деталі
Вал-муфта
Заводський номер
744Р-1602012
Кількість на модель
1
№
69
Назва деталі
Підшипник
Заводський номер
308
Кількість на модель
1
№
70
Назва деталі
Муфта
Заводський номер
744Р-1602013
Кількість на модель
1
№
71
Назва деталі
Партнер B8-100
Заводський номер
ШарикБ8-100
Кількість на модель
2
№
72
Назва деталі
Пружина
Заводський номер
700А.16.02.059
Кількість на модель
1
№
73
Назва деталі
Болт M3x12-6gX.30.88.45
Заводський номер
Болт3М12-6gх30.88.45Х.019
Кількість на модель
12
№
74
Назва деталі
Вал
Заводський номер
744Р-1602016
Кількість на модель
1
№
75
Назва деталі
Шестерня
Заводський номер
744Р-1602032-02
Кількість на модель
1
№
76
Назва деталі
Кільце С110
Заводський номер
КольцоС110
Кількість на модель
1
№
77
Назва деталі
Манжета1.1-110х135-4
Заводський номер
Манжета1.1-110х135-4
Кількість на модель
1
№
78
Назва деталі
Прокладка
Заводський номер
744Р-1602031
Кількість на модель
1
№
79
Назва деталі
Кришка
Заводський номер
744Р-1602014
Кількість на модель
1
№
80
Назва деталі
Диск
Заводський номер
Шайба8.01.019
Кількість на модель
7
№
81
Назва деталі
Болт M8-6gx16.56.019
Заводський номер
БолтМ8-6gх16.56.019
Кількість на модель
7
№
82
Назва деталі
Кільце С215
Заводський номер
КольцоС215
Кількість на модель
2
№
83
Назва деталі
Зовнішня муфта
Заводський номер
744Р-1602015-1
Кількість на модель
1
№
84
Назва деталі
Внутрішня муфта
Заводський номер
744Р-1602018-1
Кількість на модель
1
№
85
Назва деталі
Кільце С105
Заводський номер
КольцоС105
Кількість на модель
1
№
86
Назва деталі
Диск
Заводський номер
Шайба10.01.019
Кількість на модель
8
№
87
Назва деталі
Шплінт 3,2х28,016
Заводський номер
Шплинт3,2х28,016
Кількість на модель
1
№
88
Назва деталі
Гайка М16х1,5-6H.8С.019
Заводський номер
ГайкаМ16х1,5-6H.8С.019
Кількість на модель
1
№
89
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба10.01.016
Кількість на модель
2
№
90
Назва деталі
Вилка
Заводський номер
700А.16.02.051
Кількість на модель
1
№
91
Назва деталі
Кільце
Заводський номер
Кольцо016-020-25-1-3
Кількість на модель
2
№
92
Назва деталі
Валик
Заводський номер
744Р-1602039
Кількість на модель
1
№
93
Назва деталі
Жовтий
Заводський номер
700.37.00.011-1
Кількість на модель
1
№
94
Назва деталі
Важіль
Заводський номер
700А.00.16.100-1
Кількість на модель
1
№
95
Назва деталі
Болт M10-6gх50.56.019
Заводський номер
БолтМ10-6gх50.56.019
Кількість на модель
1
№
96
Назва деталі
Сухар
Заводський номер
700.17.01.248
Кількість на модель
2
№
97
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Картер | 700А.16.02.011-5-01 | 1 | 1 | 1 | |||
| 2 | Шестерня | 702.16.03.106-2 | 2 | 2 | 2 | |||
| 3 | Муфта | 744Р-1602022 | 2 | 2 | 3 | |||
| 4 | Кільце С55 | КольцоС55 | 2 | 2 | 4 | |||
| 5 | Муфта | 744Р-1600013 | 1 | 1 | 5 | |||
| 6 | Кільце С45 | КольцоС45 | 2 | 2 | 6 | |||
| 7 | Втулка | 700А.16.02.054-1 | 2 | 2 | 7 | |||
| 8 | Підшипник ГОСТ | 118 | 3 | 3 | 8 | |||
| 9 | Кільце С140 | КольцоС140 | 2 | 2 | 9 | |||
| 10 | Прокладка | 700А.16.02.063-2 | 2 | 2 | 10 | |||
| 11 | Шпилька М12-6gх50.56.019 | ШпилькаМ12-6gх50.56.019 | 2 | 2 | 11 | |||
| 12 | Склянка | 744Р2-1602005 | 2 | 2 | 12 | |||
| 13 | Диск 10.65G.05 | Шайба10.65Г.05 | 43 | 43 | 13 | |||
| 14 | Болт M10-6gх25.56.019 | БолтМ10-6gх25.56.019 | 16 | 16 | 14 | |||
| 15 | Кільце | Кольцо084-090-36-1-3 | 1 | 1 | 15 | |||
| 16 | Кільце | Кольцо120-126-36-1-3 | 2 | 2 | 16 | |||
| 17 | Втулка | 744Р2-1602006 | 1 | 1 | 17 | |||
| 18 | Кільце С34 | КольцоС34 | 1 | 1 | 18 | |||
| 19 | Насос | НШ80Г-4LU4A1A | 1 | 1 | 19 | |||
| 20 | Шпилька М12-6gх60.56.019 | ШпилькаМ12-6gх60.56.019 | 4 | 4 | 20 | |||
| 21 | Диск 12.65G.05 | Шайба12.65Г.05 | 12 | 12 | 21 | |||
| 22 | Гайка М12-6Н.8С.019 | ГайкаМ12-6Н.8С.019 | 12 | 12 | 22 | |||
| 23 | Диск | 2765015-1600015-01 | 4 | 4 | 23 | |||
| 24 | Шпилька М12-6gх35.56.019 | ШпилькаМ12-6gх35.56.019 | 4 | 4 | 24 | |||
| 25 | Насос | Насос | 1 | 1 | 25 | |||
| 26 | Шпилька М8-6gх25.56.019 | ШпилькаМ8-6gх25.56.019 | 1 | 1 | 26 | |||
| 27 | Муфта | 744Р2-1602003-1 | 1 | 1 | 27 | |||
| 28 | Кільце | 744Р2-1602004 | 1 | 1 | 28 | |||
| 29 | Болт обода M10.019 | Рым-болтМ10.019 | 2 | 2 | 29 | |||
| 30 | Шпилька М10-6gх30.56.019 | ШпилькаМ10-6gх30.56.019 | 3 | 3 | 30 | |||
| 31 | Диск | Шайба16.01.016 | 1 | 1 | 31 | |||
| 32 | Гайка М10-6Н.8С.019 | ГайкаМ10-6Н.8С.019 | 35 | 35 | 32 | |||
| 33 | Кронштейн | 744-1600030 | 1 | 1 | 33 | |||
| 34 | Шпилька М10-6gх22.56.019 | ШпилькаМ10-6gх22.56.019 | 31 | 31 | 34 | |||
| 35 | Мило | 700.42.02.050 | 1 | 1 | 35 | |||
| 36 | Прокладка | 700.17.01.251-1 | 1 | 1 | 36 | |||
| 37 | Патрубок у зборі | 700А.16.02.110 | 1 | 1 | 37 | |||
| 38 | Кільце С90 | КольцоС90 | 1 | 1 | 38 | |||
| 39 | Манжета | 85х110-12BAUSLX272NBR | 1 | 1 | 39 | |||
| 40 | Прокладка | 700А.16.02.062 | 1 | 1 | 40 | |||
| 41 | Склянка | 2256010-1600021 | 1 | 1 | 41 | |||
| 42 | Кільце | Кольцо110-116-36-1-3 | 1 | 1 | 42 | |||
| 43 | Прокладка | 2256010-1600025 | 1 | 1 | 43 | |||
| 44 | Втулка | 700А.11.00.057 | 1 | 1 | 44 | |||
| 45 | Затискний болт | 700.11.00.039 | 3 | 3 | 45 | |||
| 46 | Трубопровід | 744Р-1602030 | 1 | 1 | 46 | |||
| 47 | Прокладка | 700А.46.14.092-1 | 6 | 6 | 47 | |||
| 48 | Кришка | 744Р-1602034 | 1 | 1 | 48 | |||
| 49 | Кільце | Кольцо070-076-36-1-3 | 1 | 1 | 49 | |||
| 50 | Фланець | 744Р-1602033 | 1 | 1 | 50 | |||
| 51 | Гайка М8-6Н.8С.019 | ГайкаМ8-6Н.8С.019 | 1 | 1 | 51 | |||
| 52 | Диск 8.65G.05 | Шайба8.65Г.05 | 1 | 1 | 52 | |||
| 54 | Скоба | Скоба12.18.9.0 | 1 | 1 | 54 | |||
| 55 | Прокладка | 700А.16.02.037 | 1 | 1 | 55 | |||
| 56 | Кришка | 744Р-1602040 | 1 | 1 | 56 | |||
| 57 | Труба__NT__0__ | 744Р-1602020 | 1 | 1 | 57 | |||
| 58 | Прокладка | 700А.16.02.036 | 1 | 1 | 58 | |||
| 59 | Кільце | Кольцо012-016-25-1-3 | 1 | 1 | 59 | |||
| 60 | Кришка | 744Р-1602010 | 1 | 1 | 60 | |||
| 61 | Подшипник | 122 | 1 | 1 | 61 | |||
| 62 | Склянка | 744Р-1602011-1 | 1 | 1 | 62 | |||
| 63 | Прокладка | 744Р-1602021 | 1 | 1 | 63 | |||
| 64 | Кільце С80 | КольцоС80 | 1 | 1 | 64 | |||
| 65 | Кришка | 744Р-1602019 | 1 | 1 | 65 | |||
| 66 | Кільце | Кольцо063-073-58-1-3 | 1 | 1 | 66 | |||
| 67 | Кільце С35 | КольцоС35 | 1 | 1 | 67 | |||
| 68 | Подшипник | 207 | 1 | 1 | 68 | |||
| 69 | Вал-муфта | 744Р-1602012 | 1 | 1 | 69 | |||
| 70 | Підшипник | 308 | 1 | 1 | 70 | |||
| 71 | Муфта | 744Р-1602013 | 1 | 1 | 71 | |||
| 72 | Партнер B8-100 | ШарикБ8-100 | 2 | 2 | 72 | |||
| 73 | Пружина | 700А.16.02.059 | 1 | 1 | 73 | |||
| 74 | Болт M3x12-6gX.30.88.45 | Болт3М12-6gх30.88.45Х.019 | 12 | 12 | 74 | |||
| 75 | Вал | 744Р-1602016 | 1 | 1 | 75 | |||
| 76 | Шестерня | 744Р-1602032-02 | 1 | 1 | 76 | |||
| 77 | Кільце С110 | КольцоС110 | 1 | 1 | 77 | |||
| 78 | Манжета1.1-110х135-4 | Манжета1.1-110х135-4 | 1 | 1 | 78 | |||
| 79 | Прокладка | 744Р-1602031 | 1 | 1 | 79 | |||
| 80 | Кришка | 744Р-1602014 | 1 | 1 | 80 | |||
| 81 | Диск | Шайба8.01.019 | 7 | 7 | 81 | |||
| 82 | Болт M8-6gx16.56.019 | БолтМ8-6gх16.56.019 | 7 | 7 | 82 | |||
| 83 | Кільце С215 | КольцоС215 | 2 | 2 | 83 | |||
| 84 | Зовнішня муфта | 744Р-1602015-1 | 1 | 1 | 84 | |||
| 85 | Внутрішня муфта | 744Р-1602018-1 | 1 | 1 | 85 | |||
| 86 | Кільце С105 | КольцоС105 | 1 | 1 | 86 | |||
| 87 | Диск | Шайба10.01.019 | 8 | 8 | 87 | |||
| 88 | Шплінт 3,2х28,016 | Шплинт3,2х28,016 | 1 | 1 | 88 | |||
| 89 | Гайка М16х1,5-6H.8С.019 | ГайкаМ16х1,5-6H.8С.019 | 1 | 1 | 89 | |||
| 90 | Шайба ГОСТ | Шайба10.01.016 | 2 | 2 | 90 | |||
| 91 | Вилка | 700А.16.02.051 | 1 | 1 | 91 | |||
| 92 | Кільце | Кольцо016-020-25-1-3 | 2 | 2 | 92 | |||
| 93 | Валик | 744Р-1602039 | 1 | 1 | 93 | |||
| 94 | Жовтий | 700.37.00.011-1 | 1 | 1 | 94 | |||
| 95 | Важіль | 700А.00.16.100-1 | 1 | 1 | 95 | |||
| 96 | Болт M10-6gх50.56.019 | БолтМ10-6gх50.56.019 | 1 | 1 | 96 | |||
| 97 | Сухар | 700.17.01.248 | 2 | 2 | 97 |
