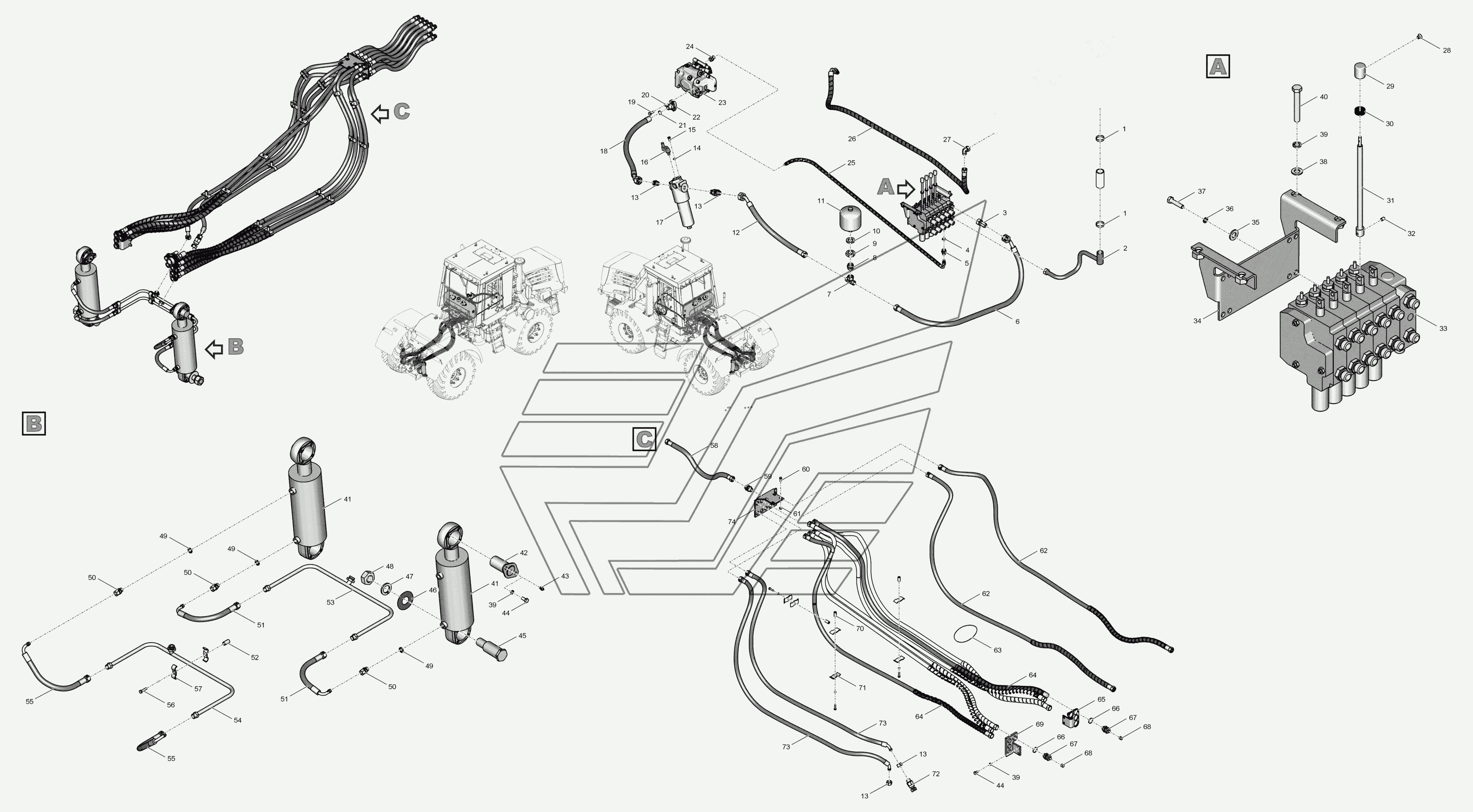

744Р3-4600000 Система навісного обладнання
100%
Назва деталі
Сталеві хомути з черв'ячним приводом
Заводський номер
NORMA
Кількість на модель
2
№
1
Назва деталі
Труба__NT__0__
Заводський номер
744Р-4600070-5
Кількість на модель
1
№
2
Назва деталі
Кутник
Заводський номер
XEWAD22Lz3
Кількість на модель
1
№
3
Назва деталі
Прокладка 12М1
Заводський номер
Прокладка12М1
Кількість на модель
1
№
4
Назва деталі
Штуцер
Заводський номер
XGE10M122Lz3
Кількість на модель
1
№
5
Назва деталі
Армований рукав
Заводський номер
4SH20/1115DKOL-DKOL(45)
Кількість на модель
1
№
6
Назва деталі
Трійник
Заводський номер
XETA22LHz3
Кількість на модель
1
№
7
Назва деталі
Штуцер
Заводський номер
744Р-4600056-5
Кількість на модель
1
№
8
Назва деталі
Гайка
Заводський номер
744Р-4600071-1
Кількість на модель
1
№
9
Назва деталі
Прокладка
Заводський номер
700.1701.413-1
Кількість на модель
1
№
10
Назва деталі
Гідроакумулятор
Заводський номер
HSTO,8LT-M33-12
Кількість на модель
1
№
11
Назва деталі
Армований рукав
Заводський номер
4SH20/770DKOL-DKOL(45)
Кількість на модель
1
№
12
Назва деталі
Штуцер
Заводський номер
XGE22R3/4ZLWDPz3
Кількість на модель
2
№
13
Назва деталі
Диск 10.65G.05
Заводський номер
Шайба10.65Г.05
Кількість на модель
3
№
14
Назва деталі
Болт M10-6gх20.56.019
Заводський номер
БолтМ10-6gх20.56.019
Кількість на модель
3
№
15
Назва деталі
Електровізуальний датчик
Заводський номер
DE500
Кількість на модель
1
№
16
Назва деталі
Фільтр
Заводський номер
HMM422C25XNR
Кількість на модель
1
№
17
Назва деталі
Армований рукав
Заводський номер
4SH20/880DKOL(45)-FL3
Кількість на модель
1
№
18
Назва деталі
Болт 3/8x1.1/4 UNC
Заводський номер
Болт3/8х1.1/4UNC
Кількість на модель
4
№
19
Назва деталі
Пружинна шайба 3/8 UNC
Заводський номер
Шайба3/8UNC
Кількість на модель
4
№
20
Назва деталі
Ущільнювальне кільце
Заводський номер
SAE13000-6000PSI
Кількість на модель
1
№
21
Назва деталі
Напівфланець
Заводський номер
SAE1J518-3000PSI
Кількість на модель
2
№
22
Назва деталі
Регульований насос
Заводський номер
R902478088
Кількість на модель
1
№
23
Назва деталі
Штуцер
Заводський номер
XGE10L-7/16-20UNP-3
Кількість на модель
1
№
24
Назва деталі
Армований рукав
Заводський номер
2SN8/1495DKOL-DKOL(90°)
Кількість на модель
1
№
25
Назва деталі
Армований рукав
Заводський номер
1SN16/2350DKOL(90)-DKOL
Кількість на модель
1
№
26
Назва деталі
Кутник
Заводський номер
XEWAD18Lz3
Кількість на модель
1
№
27
Назва деталі
Гвинт ВМ4-6gх12.48.019
Заводський номер
ВинтВМ4-6gх12.48.019
Кількість на модель
4
№
28
Назва деталі
Маховик
Заводський номер
КР-30А5205016
Кількість на модель
4
№
29
Назва деталі
Втулка
Заводський номер
700.3700.048
Кількість на модель
4
№
30
Назва деталі
Рукоятка
Заводський номер
744Р2-4600020
Кількість на модель
4
№
31
Назва деталі
Гвинт ВМ6-6gх8.46.019
Заводський номер
ВинтВМ6-6gх8.46.019
Кількість на модель
4
№
32
Назва деталі
Гідророзподільник
Заводський номер
744Р3-4600010-1
Кількість на модель
1
№
33
Назва деталі
Кронштейн
Заводський номер
744Р-4600240-4
Кількість на модель
1
№
34
Назва деталі
Диск
Заводський номер
Шайба8.01.019
Кількість на модель
4
№
35
Назва деталі
Диск 8.65G.05
Заводський номер
Шайба8.65Г.05
Кількість на модель
23
№
36
Назва деталі
Болт M8-6gх20.66.019
Заводський номер
БолтМ8-6gх20.66.019
Кількість на модель
4
№
37
Назва деталі
Диск
Заводський номер
Шайба12.01.019
Кількість на модель
8
№
38
Назва деталі
Диск 12.65G.05
Заводський номер
Шайба12.65Г.05
Кількість на модель
12
№
39
Назва деталі
Болт M12x1,25-6gx80.66.019
Заводський номер
БолтМ12х1,25-6gх80.66.019
Кількість на модель
4
№
40
Назва деталі
Гідроциліндр 125х63-200
Заводський номер
H2256010-4618000M
Кількість на модель
2
№
41
Назва деталі
Шток гідроциліндра
Заводський номер
2256010-4600020-2
Кількість на модель
2
№
42
Назва деталі
Маслянка
Заводський номер
Масленка1.3.Ц6.хр
Кількість на модель
2
№
43
Назва деталі
Болт M12-6gх25.56.019
Заводський номер
БолтМ12-6gх25.56.019
Кількість на модель
8
№
44
Назва деталі
Ось
Заводський номер
2256010-4600016
Кількість на модель
2
№
45
Назва деталі
Прокладка
Заводський номер
2256010-4600033
Кількість на модель
17
№
46
Назва деталі
Диск 36.65G.05
Заводський номер
Шайба36.65Г.05
Кількість на модель
2
№
47
Назва деталі
Гайка М36х3-6Н.8С.019
Заводський номер
ГайкаМ36х3-6Н.8С.019
Кількість на модель
2
№
48
Назва деталі
Кільце
Заводський номер
Кольцо022-028-36-1-2
Кількість на модель
4
№
49
Назва деталі
Штуцер
Заводський номер
744Р-4600076-1
Кількість на модель
4
№
50
Назва деталі
Рукав dу 12
Заводський номер
744Р-4600270-2
Кількість на модель
2
№
51
Назва деталі
Втулка
Заводський номер
700А.1100.057-02
Кількість на модель
8
№
52
Назва деталі
Труба__NT__0__
Заводський номер
744Р-4600210-1
Кількість на модель
1
№
53
Назва деталі
Труба__NT__0__
Заводський номер
744Р-4600210-1-01
Кількість на модель
1
№
54
Назва деталі
Армований рукав 2 SN12/360DKOS-DKOS (90°)
Заводський номер
Рукав2SN12/360DKOS-DKOS(90°)
Кількість на модель
2
№
55
Назва деталі
Болт M8-6gх40.56.019
Заводський номер
БолтМ8-6gх40.56.019
Кількість на модель
19
№
56
Назва деталі
Скоба
Заводський номер
700.3400.019
Кількість на модель
8
№
57
Назва деталі
Рукав dу 16
Заводський номер
744Р1-3400270-01
Кількість на модель
10
№
58
Назва деталі
Прохідний штуцер
Заводський номер
XGS18LHz3
Кількість на модель
10
№
59
Назва деталі
Болт M12-6gх35.56.019
Заводський номер
БолтМ12-6gх35.56.019
Кількість на модель
4
№
60
Назва деталі
Гайка М12-6Н-8С.019
Заводський номер
ГайкаМ12-6Н-8С.019
Кількість на модель
4
№
61
Назва деталі
Рукав 216
Заводський номер
744Р1-3400270-04
Кількість на модель
2
№
62
Назва деталі
Пластиковий хомут
Заводський номер
Хомут200х8
Кількість на модель
4
№
63
Назва деталі
Рукав dу 16
Заводський номер
744Р1-3400270-02
Кількість на модель
6
№
64
Назва деталі
Кронштейн
Заводський номер
744Р-4600130-3
Кількість на модель
1
№
65
Назва деталі
Кільце
Заводський номер
744Р-4600039
Кількість на модель
16
№
66
Назва деталі
Муфта
Заводський номер
CPV082/2615F
Кількість на модель
8
№
67
Назва деталі
Заглушка муфти
Заводський номер
ЗаглушкаТМ12
Кількість на модель
8
№
68
Назва деталі
Кронштейн
Заводський номер
744Р-4600130-4
Кількість на модель
1
№
69
Назва деталі
Втулка
Заводський номер
700А.3400.029
Кількість на модель
19
№
70
Назва деталі
Скоба
Заводський номер
700.4600.067-1
Кількість на модель
30
№
71
Назва деталі
Клапан уповільнювальний
Заводський номер
744Р-4600010-4
Кількість на модель
1
№
72
Назва деталі
Рукав dу 16
Заводський номер
744Р-4600260-1
Кількість на модель
2
№
73
Назва деталі
Кронштейн
Заводський номер
744Р-4600120-3
Кількість на модель
1
№
74
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Сталеві хомути з черв'ячним приводом | NORMA | 2 | 2 | 1 | |||
| 2 | Труба__NT__0__ | 744Р-4600070-5 | 1 | 1 | 2 | |||
| 3 | Кутник | XEWAD22Lz3 | 1 | 1 | 3 | |||
| 4 | Прокладка 12М1 | Прокладка12М1 | 1 | 1 | 4 | |||
| 5 | Штуцер | XGE10M122Lz3 | 1 | 1 | 5 | |||
| 6 | Армований рукав | 4SH20/1115DKOL-DKOL(45) | 1 | 1 | 6 | |||
| 7 | Трійник | XETA22LHz3 | 1 | 1 | 7 | |||
| 8 | Штуцер | 744Р-4600056-5 | 1 | 1 | 8 | |||
| 9 | Гайка | 744Р-4600071-1 | 1 | 1 | 9 | |||
| 10 | Прокладка | 700.1701.413-1 | 1 | 1 | 10 | |||
| 11 | Гідроакумулятор | HSTO,8LT-M33-12 | 1 | 1 | 11 | |||
| 12 | Армований рукав | 4SH20/770DKOL-DKOL(45) | 1 | 1 | 12 | |||
| 13 | Штуцер | XGE22R3/4ZLWDPz3 | 2 | 2 | 13 | |||
| 14 | Диск 10.65G.05 | Шайба10.65Г.05 | 3 | 3 | 14 | |||
| 15 | Болт M10-6gх20.56.019 | БолтМ10-6gх20.56.019 | 3 | 3 | 15 | |||
| 16 | Електровізуальний датчик | DE500 | 1 | 1 | 16 | |||
| 17 | Фільтр | HMM422C25XNR | 1 | 1 | 17 | |||
| 18 | Армований рукав | 4SH20/880DKOL(45)-FL3 | 1 | 1 | 18 | |||
| 19 | Болт 3/8x1.1/4 UNC | Болт3/8х1.1/4UNC | 4 | 4 | 19 | |||
| 20 | Пружинна шайба 3/8 UNC | Шайба3/8UNC | 4 | 4 | 20 | |||
| 21 | Ущільнювальне кільце | SAE13000-6000PSI | 1 | 1 | 21 | |||
| 22 | Напівфланець | SAE1J518-3000PSI | 2 | 2 | 22 | |||
| 23 | Регульований насос | R902478088 | 1 | 1 | 23 | |||
| 24 | Штуцер | XGE10L-7/16-20UNP-3 | 1 | 1 | 24 | |||
| 25 | Армований рукав | 2SN8/1495DKOL-DKOL(90°) | 1 | 1 | 25 | |||
| 26 | Армований рукав | 1SN16/2350DKOL(90)-DKOL | 1 | 1 | 26 | |||
| 27 | Кутник | XEWAD18Lz3 | 1 | 1 | 27 | |||
| 28 | Гвинт ВМ4-6gх12.48.019 | ВинтВМ4-6gх12.48.019 | 4 | 4 | 28 | |||
| 29 | Маховик | КР-30А5205016 | 4 | 4 | 29 | |||
| 30 | Втулка | 700.3700.048 | 4 | 4 | 30 | |||
| 31 | Рукоятка | 744Р2-4600020 | 4 | 4 | 31 | |||
| 32 | Гвинт ВМ6-6gх8.46.019 | ВинтВМ6-6gх8.46.019 | 4 | 4 | 32 | |||
| 33 | Гідророзподільник | 744Р3-4600010-1 | 1 | 1 | 33 | |||
| 34 | Кронштейн | 744Р-4600240-4 | 1 | 1 | 34 | |||
| 35 | Диск | Шайба8.01.019 | 4 | 4 | 35 | |||
| 36 | Диск 8.65G.05 | Шайба8.65Г.05 | 23 | 23 | 36 | |||
| 37 | Болт M8-6gх20.66.019 | БолтМ8-6gх20.66.019 | 4 | 4 | 37 | |||
| 38 | Диск | Шайба12.01.019 | 8 | 8 | 38 | |||
| 39 | Диск 12.65G.05 | Шайба12.65Г.05 | 12 | 12 | 39 | |||
| 40 | Болт M12x1,25-6gx80.66.019 | БолтМ12х1,25-6gх80.66.019 | 4 | 4 | 40 | |||
| 41 | Гідроциліндр 125х63-200 | H2256010-4618000M | 2 | 2 | 41 | |||
| 42 | Шток гідроциліндра | 2256010-4600020-2 | 2 | 2 | 42 | |||
| 43 | Маслянка | Масленка1.3.Ц6.хр | 2 | 2 | 43 | |||
| 44 | Болт M12-6gх25.56.019 | БолтМ12-6gх25.56.019 | 8 | 8 | 44 | |||
| 45 | Ось | 2256010-4600016 | 2 | 2 | 45 | |||
| 46 | Прокладка | 2256010-4600033 | 17 | 17 | 46 | |||
| 47 | Диск 36.65G.05 | Шайба36.65Г.05 | 2 | 2 | 47 | |||
| 48 | Гайка М36х3-6Н.8С.019 | ГайкаМ36х3-6Н.8С.019 | 2 | 2 | 48 | |||
| 49 | Кільце | Кольцо022-028-36-1-2 | 4 | 4 | 49 | |||
| 50 | Штуцер | 744Р-4600076-1 | 4 | 4 | 50 | |||
| 51 | Рукав dу 12 | 744Р-4600270-2 | 2 | 2 | 51 | |||
| 52 | Втулка | 700А.1100.057-02 | 8 | 8 | 52 | |||
| 53 | Труба__NT__0__ | 744Р-4600210-1 | 1 | 1 | 53 | |||
| 54 | Труба__NT__0__ | 744Р-4600210-1-01 | 1 | 1 | 54 | |||
| 55 | Армований рукав 2 SN12/360DKOS-DKOS (90°) | Рукав2SN12/360DKOS-DKOS(90°) | 2 | 2 | 55 | |||
| 56 | Болт M8-6gх40.56.019 | БолтМ8-6gх40.56.019 | 19 | 19 | 56 | |||
| 57 | Скоба | 700.3400.019 | 8 | 8 | 57 | |||
| 58 | Рукав dу 16 | 744Р1-3400270-01 | 10 | 10 | 58 | |||
| 59 | Прохідний штуцер | XGS18LHz3 | 10 | 10 | 59 | |||
| 60 | Болт M12-6gх35.56.019 | БолтМ12-6gх35.56.019 | 4 | 4 | 60 | |||
| 61 | Гайка М12-6Н-8С.019 | ГайкаМ12-6Н-8С.019 | 4 | 4 | 61 | |||
| 62 | Рукав 216 | 744Р1-3400270-04 | 2 | 2 | 62 | |||
| 63 | Пластиковий хомут | Хомут200х8 | 4 | 4 | 63 | |||
| 64 | Рукав dу 16 | 744Р1-3400270-02 | 6 | 6 | 64 | |||
| 65 | Кронштейн | 744Р-4600130-3 | 1 | 1 | 65 | |||
| 66 | Кільце | 744Р-4600039 | 16 | 16 | 66 | |||
| 67 | Муфта | CPV082/2615F | 8 | 8 | 67 | |||
| 68 | Заглушка муфти | ЗаглушкаТМ12 | 8 | 8 | 68 | |||
| 69 | Кронштейн | 744Р-4600130-4 | 1 | 1 | 69 | |||
| 70 | Втулка | 700А.3400.029 | 19 | 19 | 70 | |||
| 71 | Скоба | 700.4600.067-1 | 30 | 30 | 71 | |||
| 72 | Клапан уповільнювальний | 744Р-4600010-4 | 1 | 1 | 72 | |||
| 73 | Рукав dу 16 | 744Р-4600260-1 | 2 | 2 | 73 | |||
| 74 | Кронштейн | 744Р-4600120-3 | 1 | 1 | 74 |
