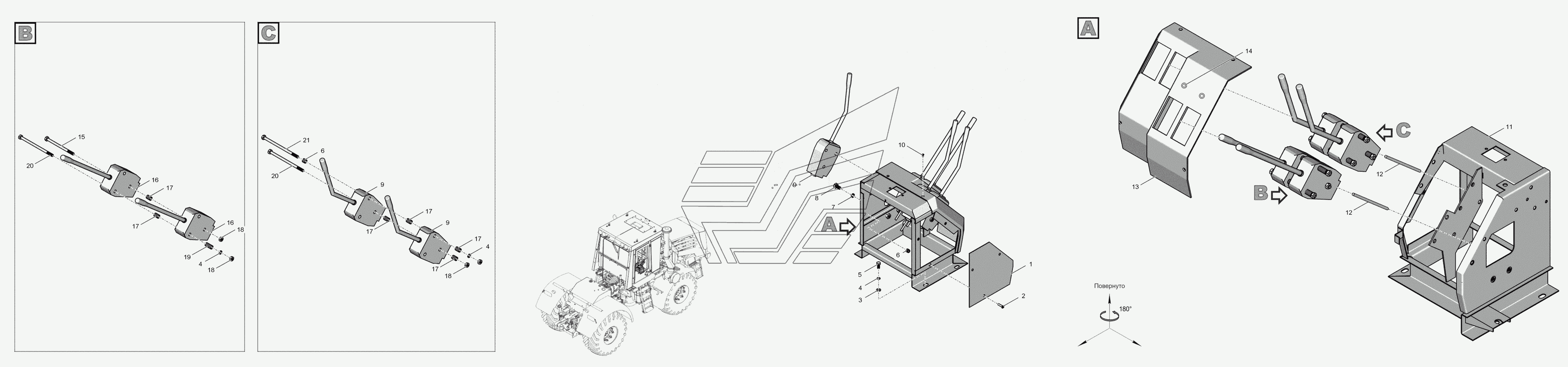

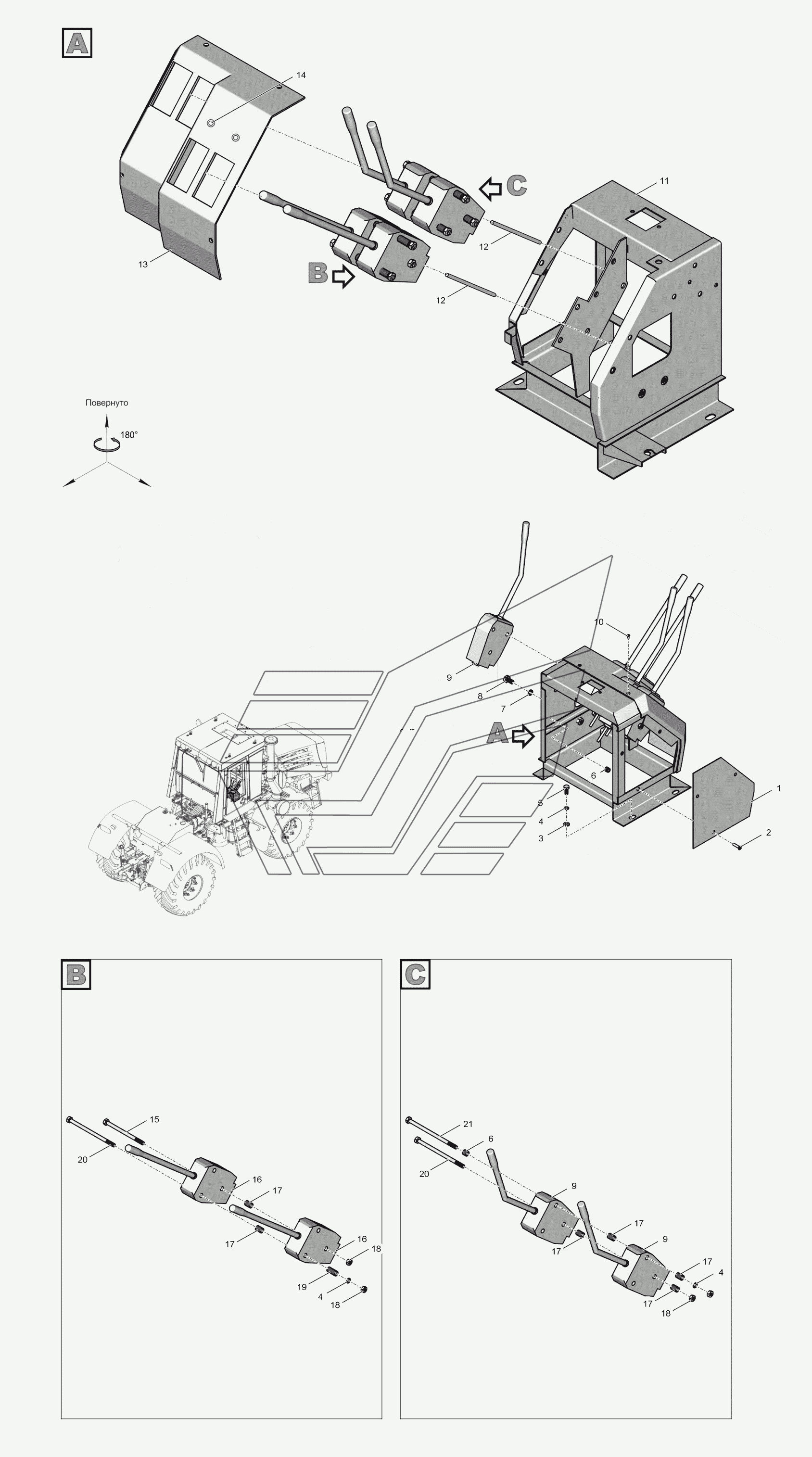

744Р2-6750000 Блок управління
100%
Назва деталі
Кришка
Заводський номер
744Р-6750067-1
Кількість на модель
1
№
1
Назва деталі
Гвинт ВМ2
Заводський номер
ВинтВ2М6-6gx25.48.019
Кількість на модель
3
№
2
Назва деталі
Диск A8.01.019
Заводський номер
ШайбаА8.01.019
Кількість на модель
4
№
3
Назва деталі
Диск 8.65G.05
Заводський номер
Шайба8.65Г.05
Кількість на модель
10
№
4
Назва деталі
Болт M8-6gx20.56.019
Заводський номер
БолтМ8-6gx20.56.019
Кількість на модель
4
№
5
Назва деталі
Втулка
Заводський номер
744Р-6750005-04
Кількість на модель
2
№
6
Назва деталі
Диск 10.65G.05
Заводський номер
Шайба10.65Г.05
Кількість на модель
2
№
7
Назва деталі
Болт M10-6gx20.56.019
Заводський номер
БолтМ10-6gx20.56.019
Кількість на модель
2
№
8
Назва деталі
Рукоятка
Заводський номер
744Р-6750098
Кількість на модель
2
№
9
Назва деталі
Гвинт ВМ4-8gx10.46.019
Заводський номер
ВинтВМ4-8gx10.46.019
Кількість на модель
4
№
10
Назва деталі
Каркас
Заводський номер
744Р-6750010-3
Кількість на модель
1
№
11
Назва деталі
Трос приводу золотників гідророзподільника
Заводський номер
Kabel209-17901350
Кількість на модель
1
№
12
Назва деталі
Панель
Заводський номер
744Р2-6750064
Кількість на модель
4
№
13
Назва деталі
Вимикач
Заводський номер
2822.3710
Кількість на модель
2
№
14
Назва деталі
гвинт
Заводський номер
744Р-6750060
Кількість на модель
1
№
15
Назва деталі
Рукоятка управління гідророзподільником
Заводський номер
212506
Кількість на модель
5
№
16
Назва деталі
Втулка
Заводський номер
744Р-6750005-03
Кількість на модель
9
№
17
Назва деталі
Гайка М8-6Н.8.019
Заводський номер
ГайкаМ8-6Н.8.019
Кількість на модель
6
№
18
Назва деталі
Втулка
Заводський номер
744Р-6750005-01
Кількість на модель
2
№
19
Назва деталі
гвинт
Заводський номер
744Р-6750060-01
Кількість на модель
3
№
20
Назва деталі
гвинт
Заводський номер
744Р-6750060-02
Кількість на модель
2
№
21
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кришка | 744Р-6750067-1 | 1 | 1 | 1 | |||
| 2 | Гвинт ВМ2 | ВинтВ2М6-6gx25.48.019 | 3 | 3 | 2 | |||
| 3 | Диск A8.01.019 | ШайбаА8.01.019 | 4 | 4 | 3 | |||
| 4 | Диск 8.65G.05 | Шайба8.65Г.05 | 10 | 10 | 4 | |||
| 5 | Болт M8-6gx20.56.019 | БолтМ8-6gx20.56.019 | 4 | 4 | 5 | |||
| 6 | Втулка | 744Р-6750005-04 | 2 | 2 | 6 | |||
| 7 | Диск 10.65G.05 | Шайба10.65Г.05 | 2 | 2 | 7 | |||
| 8 | Болт M10-6gx20.56.019 | БолтМ10-6gx20.56.019 | 2 | 2 | 8 | |||
| 9 | Рукоятка | 744Р-6750098 | 2 | 2 | 9 | |||
| 10 | Гвинт ВМ4-8gx10.46.019 | ВинтВМ4-8gx10.46.019 | 4 | 4 | 10 | |||
| 11 | Каркас | 744Р-6750010-3 | 1 | 1 | 11 | |||
| 12 | Трос приводу золотників гідророзподільника | Kabel209-17901350 | 1 | 1 | 12 | |||
| 13 | Панель | 744Р2-6750064 | 4 | 4 | 13 | |||
| 14 | Вимикач | 2822.3710 | 2 | 2 | 14 | |||
| 15 | гвинт | 744Р-6750060 | 1 | 1 | 15 | |||
| 16 | Рукоятка управління гідророзподільником | 212506 | 5 | 5 | 16 | |||
| 17 | Втулка | 744Р-6750005-03 | 9 | 9 | 17 | |||
| 18 | Гайка М8-6Н.8.019 | ГайкаМ8-6Н.8.019 | 6 | 6 | 18 | |||
| 19 | Втулка | 744Р-6750005-01 | 2 | 2 | 19 | |||
| 20 | гвинт | 744Р-6750060-01 | 3 | 3 | 20 | |||
| 21 | гвинт | 744Р-6750060-02 | 2 | 2 | 21 |
