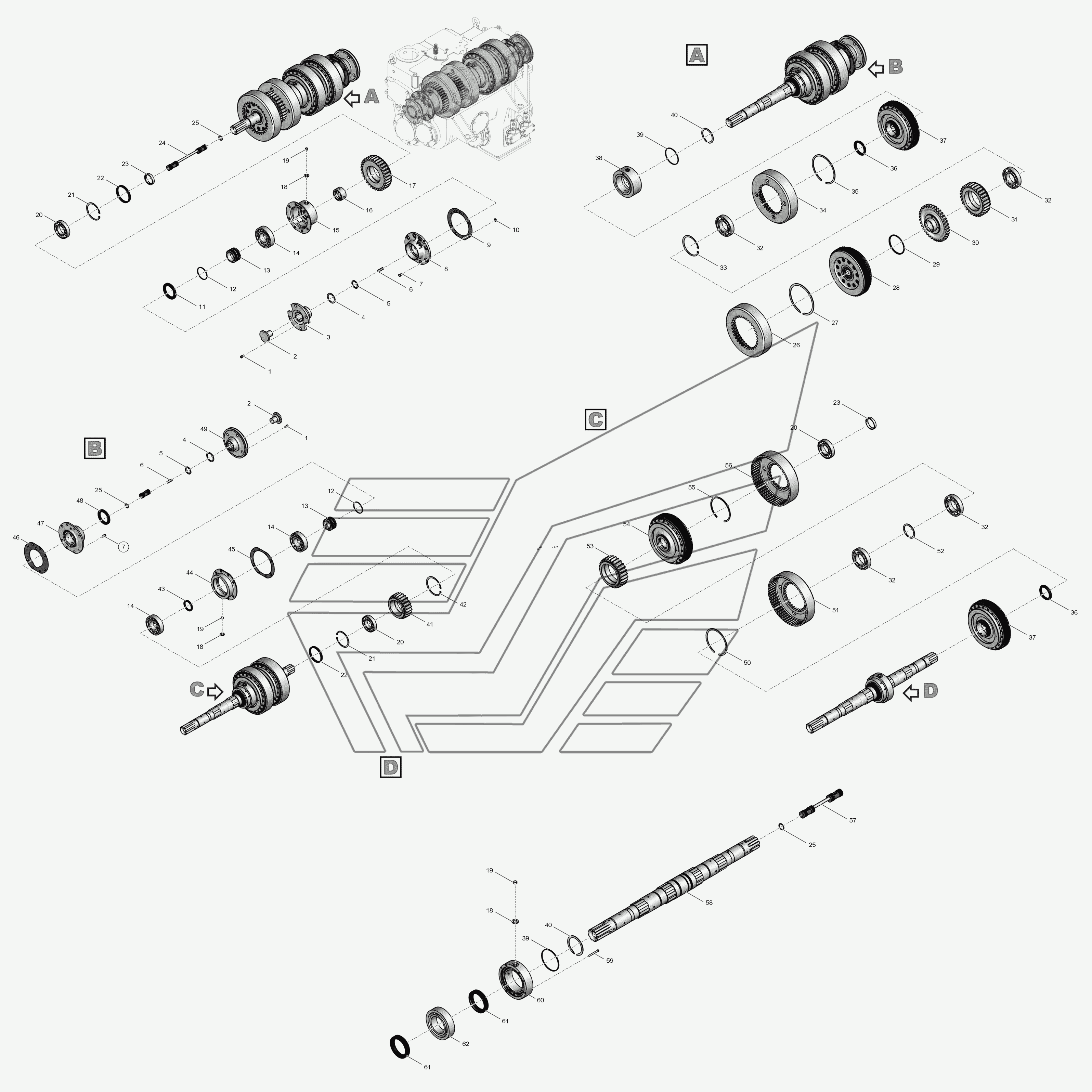

Ведучий вал
100%
Назва деталі
Гвинт
Заводський номер
700.17.01.428
Кількість на модель
2
№
1
Назва деталі
Гайка
Заводський номер
700.17.01.021-1
Кількість на модель
2
№
2
Назва деталі
Фланець
Заводський номер
700А.17.01.319
Кількість на модель
1
№
3
Назва деталі
Ущільнювальне кільце
Заводський номер
700.17.01.399
Кількість на модель
2
№
4
Назва деталі
Диск
Заводський номер
700.17.01.408
Кількість на модель
16
№
5
Назва деталі
Пружина
Заводський номер
700.17.01.343
Кількість на модель
2
№
6
Назва деталі
Болт M10-6gх20.56.019
Заводський номер
БолтМ10-6gх20.56.019
Кількість на модель
2
№
7
Назва деталі
Ліва обойма
Заводський номер
744Р-17.01.030
Кількість на модель
1
№
8
Назва деталі
Прокладка
Заводський номер
700А.17.01.071
Кількість на модель
2
№
9
Назва деталі
Гайка М10-6Н.8С.019
Заводський номер
ГайкаМ10-6Н.8С.019
Кількість на модель
2
№
10
Назва деталі
Манжета
Заводський номер
700А.17.01.430
Кількість на модель
1
№
11
Назва деталі
Ущільнювальне кільце
Заводський номер
744Р-17.01.511
Кількість на модель
8
№
12
Назва деталі
Втулка
Заводський номер
744Р-17.01.517
Кількість на модель
2
№
13
Назва деталі
Подшипник 2312Л
Заводський номер
2312Л
Кількість на модель
2
№
14
Назва деталі
Ліва опора
Заводський номер
700А.17.01.020-1
Кількість на модель
1
№
15
Назва деталі
Розпірна втулка
Заводський номер
Т10-700.17.01.026-5
Кількість на модель
1
№
16
Назва деталі
Шестерня
Заводський номер
700А.17.01.039-4
Кількість на модель
1
№
17
Назва деталі
Ущільнювальне кільце
Заводський номер
700.17.01.027
Кількість на модель
4
№
18
Назва деталі
Втулка
Заводський номер
700.17.01.062
Кількість на модель
4
№
19
Назва деталі
Підшипник
Заводський номер
36212
Кількість на модель
4
№
20
Назва деталі
Кільце С110
Заводський номер
КольцоС110
Кількість на модель
2
№
21
Назва деталі
Проміжне кільце
Заводський номер
700.17.01.029
Кількість на модель
2
№
22
Назва деталі
Розпірне кільце
Заводський номер
700.17.01.028
Кількість на модель
2
№
23
Назва деталі
Нафтопровід
Заводський номер
700.17.01.710-01
Кількість на модель
1
№
24
Назва деталі
Ущільнювальне кільце
Заводський номер
700А.34.22.067
Кількість на модель
16
№
25
Назва деталі
Барабан
Заводський номер
700А.17.01.041-4
Кількість на модель
1
№
26
Назва деталі
Кільце С180
Заводський номер
КольцоС180
Кількість на модель
1
№
27
Назва деталі
Фрикціон
Заводський номер
744Р1-17.01.150
Кількість на модель
1
№
28
Назва деталі
Манжета
Заводський номер
700.17.01.324-2
Кількість на модель
1
№
29
Назва деталі
Шестерня
Заводський номер
700А.17.01.043-2
Кількість на модель
1
№
30
Назва деталі
Шестерня
Заводський номер
700А.17.01.031-5
Кількість на модель
1
№
31
Назва деталі
Подшипник
Заводський номер
214А
Кількість на модель
4
№
32
Назва деталі
Кільце С125
Заводський номер
КольцоС125
Кількість на модель
2
№
33
Назва деталі
Барабан
Заводський номер
700А.17.01.059-2
Кількість на модель
1
№
34
Назва деталі
Кільце
Заводський номер
700А.17.01.498-01
Кількість на модель
1
№
35
Назва деталі
Втулка
Заводський номер
700А.17.01.029-3
Кількість на модель
2
№
36
Назва деталі
Фрикціон
Заводський номер
744Р-17.01.040
Кількість на модель
2
№
37
Назва деталі
Середня опора
Заводський номер
744Р-17.01.130
Кількість на модель
1
№
38
Назва деталі
Ущільнювальне кільце
Заводський номер
744Р-17.01.512
Кількість на модель
8
№
39
Назва деталі
Кільце С80
Заводський номер
КольцоС80
Кількість на модель
2
№
40
Назва деталі
Шестерня
Заводський номер
700А.17.01.056-3
Кількість на модель
1
№
41
Назва деталі
Проміжне кільце
Заводський номер
Т10-700.17.01.361-6
Кількість на модель
1
№
43
Назва деталі
Обойма
Заводський номер
700А.17.01.018
Кількість на модель
1
№
44
Назва деталі
Прокладка
Заводський номер
700А.17.01.114
Кількість на модель
1
№
45
Назва деталі
Прокладка
Заводський номер
700А.17.01.368
Кількість на модель
1
№
46
Назва деталі
Фланець
Заводський номер
744Р-17.01.050
Кількість на модель
1
№
47
Назва деталі
Манжета 75х100х10
Заводський номер
700А.17.01.450
Кількість на модель
1
№
48
Назва деталі
Шків
Заводський номер
2256010-17.01.013
Кількість на модель
1
№
49
Назва деталі
Кільце
Заводський номер
700А.17.01.498
Кількість на модель
1
№
50
Назва деталі
Барабан
Заводський номер
700А.17.01.069-2
Кількість на модель
1
№
51
Назва деталі
Кільце
Заводський номер
700А.17.01.106
Кількість на модель
2
№
52
Назва деталі
Шестерня
Заводський номер
700А.17.01.045-5
Кількість на модель
1
№
53
Назва деталі
Фрикціон
Заводський номер
744Р-17.01.220
Кількість на модель
1
№
54
Назва деталі
Кільце
Заводський номер
700А.17.01.497
Кількість на модель
1
№
55
Назва деталі
Барабан
Заводський номер
700А.17.01.055-3
Кількість на модель
1
№
56
Назва деталі
Нафтопровід
Заводський номер
700.17.01.710-02
Кількість на модель
1
№
57
Назва деталі
Ведучий вал
Заводський номер
700А.17.01.011-2
Кількість на модель
1
№
58
Назва деталі
Болт M3
Заводський номер
Болт3М6-6gx55.56.019
Кількість на модель
8
№
59
Назва деталі
Кришка
Заводський номер
744Р-17.01.590
Кількість на модель
1
№
60
Назва деталі
Втулка
Заводський номер
744Р-17.01.513
Кількість на модель
2
№
61
Назва деталі
Подшипник А
Заводський номер
53516А
Кількість на модель
1
№
62
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гвинт | 700.17.01.428 | 2 | 2 | 1 | |||
| 2 | Гайка | 700.17.01.021-1 | 2 | 2 | 2 | |||
| 3 | Фланець | 700А.17.01.319 | 1 | 1 | 3 | |||
| 4 | Ущільнювальне кільце | 700.17.01.399 | 2 | 2 | 4 | |||
| 5 | Диск | 700.17.01.408 | 16 | 16 | 5 | |||
| 6 | Пружина | 700.17.01.343 | 2 | 2 | 6 | |||
| 7 | Болт M10-6gх20.56.019 | БолтМ10-6gх20.56.019 | 2 | 2 | 7 | |||
| 8 | Ліва обойма | 744Р-17.01.030 | 1 | 1 | 8 | |||
| 9 | Прокладка | 700А.17.01.071 | 2 | 2 | 9 | |||
| 10 | Гайка М10-6Н.8С.019 | ГайкаМ10-6Н.8С.019 | 2 | 2 | 10 | |||
| 11 | Манжета | 700А.17.01.430 | 1 | 1 | 11 | |||
| 12 | Ущільнювальне кільце | 744Р-17.01.511 | 8 | 8 | 12 | |||
| 13 | Втулка | 744Р-17.01.517 | 2 | 2 | 13 | |||
| 14 | Подшипник 2312Л | 2312Л | 2 | 2 | 14 | |||
| 15 | Ліва опора | 700А.17.01.020-1 | 1 | 1 | 15 | |||
| 16 | Розпірна втулка | Т10-700.17.01.026-5 | 1 | 1 | 16 | |||
| 17 | Шестерня | 700А.17.01.039-4 | 1 | 1 | 17 | |||
| 18 | Ущільнювальне кільце | 700.17.01.027 | 4 | 4 | 18 | |||
| 19 | Втулка | 700.17.01.062 | 4 | 4 | 19 | |||
| 20 | Підшипник | 36212 | 4 | 4 | 20 | |||
| 21 | Кільце С110 | КольцоС110 | 2 | 2 | 21 | |||
| 22 | Проміжне кільце | 700.17.01.029 | 2 | 2 | 22 | |||
| 23 | Розпірне кільце | 700.17.01.028 | 2 | 2 | 23 | |||
| 24 | Нафтопровід | 700.17.01.710-01 | 1 | 1 | 24 | |||
| 25 | Ущільнювальне кільце | 700А.34.22.067 | 16 | 16 | 25 | |||
| 26 | Барабан | 700А.17.01.041-4 | 1 | 1 | 26 | |||
| 27 | Кільце С180 | КольцоС180 | 1 | 1 | 27 | |||
| 28 | Фрикціон | 744Р1-17.01.150 | 1 | 1 | 28 | |||
| 29 | Манжета | 700.17.01.324-2 | 1 | 1 | 29 | |||
| 30 | Шестерня | 700А.17.01.043-2 | 1 | 1 | 30 | |||
| 31 | Шестерня | 700А.17.01.031-5 | 1 | 1 | 31 | |||
| 32 | Подшипник | 214А | 4 | 4 | 32 | |||
| 33 | Кільце С125 | КольцоС125 | 2 | 2 | 33 | |||
| 34 | Барабан | 700А.17.01.059-2 | 1 | 1 | 34 | |||
| 35 | Кільце | 700А.17.01.498-01 | 1 | 1 | 35 | |||
| 36 | Втулка | 700А.17.01.029-3 | 2 | 2 | 36 | |||
| 37 | Фрикціон | 744Р-17.01.040 | 2 | 2 | 37 | |||
| 38 | Середня опора | 744Р-17.01.130 | 1 | 1 | 38 | |||
| 39 | Ущільнювальне кільце | 744Р-17.01.512 | 8 | 8 | 39 | |||
| 40 | Кільце С80 | КольцоС80 | 2 | 2 | 40 | |||
| 41 | Шестерня | 700А.17.01.056-3 | 1 | 1 | 41 | |||
| 43 | Проміжне кільце | Т10-700.17.01.361-6 | 1 | 1 | 43 | |||
| 44 | Обойма | 700А.17.01.018 | 1 | 1 | 44 | |||
| 45 | Прокладка | 700А.17.01.114 | 1 | 1 | 45 | |||
| 46 | Прокладка | 700А.17.01.368 | 1 | 1 | 46 | |||
| 47 | Фланець | 744Р-17.01.050 | 1 | 1 | 47 | |||
| 48 | Манжета 75х100х10 | 700А.17.01.450 | 1 | 1 | 48 | |||
| 49 | Шків | 2256010-17.01.013 | 1 | 1 | 49 | |||
| 50 | Кільце | 700А.17.01.498 | 1 | 1 | 50 | |||
| 51 | Барабан | 700А.17.01.069-2 | 1 | 1 | 51 | |||
| 52 | Кільце | 700А.17.01.106 | 2 | 2 | 52 | |||
| 53 | Шестерня | 700А.17.01.045-5 | 1 | 1 | 53 | |||
| 54 | Фрикціон | 744Р-17.01.220 | 1 | 1 | 54 | |||
| 55 | Кільце | 700А.17.01.497 | 1 | 1 | 55 | |||
| 56 | Барабан | 700А.17.01.055-3 | 1 | 1 | 56 | |||
| 57 | Нафтопровід | 700.17.01.710-02 | 1 | 1 | 57 | |||
| 58 | Ведучий вал | 700А.17.01.011-2 | 1 | 1 | 58 | |||
| 59 | Болт M3 | Болт3М6-6gx55.56.019 | 8 | 8 | 59 | |||
| 60 | Кришка | 744Р-17.01.590 | 1 | 1 | 60 | |||
| 61 | Втулка | 744Р-17.01.513 | 2 | 2 | 61 | |||
| 62 | Подшипник А | 53516А | 1 | 1 | 62 |
