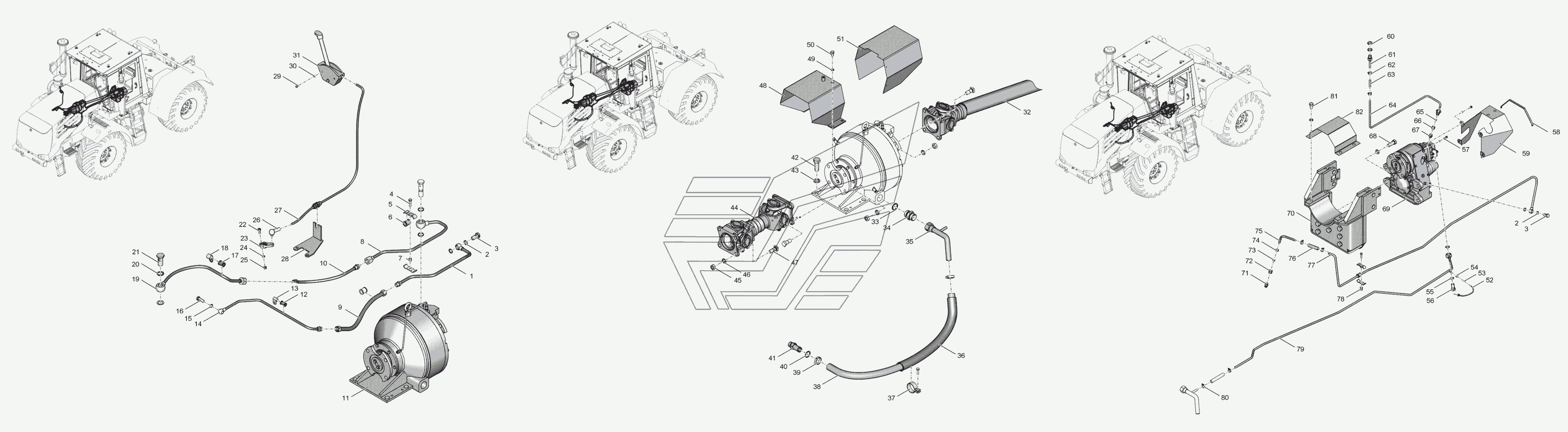

744Р-4200000 Механізм відбору потужності
100%
Назва деталі
Труба__NT__0__
Заводський номер
744Р-4200070
Кількість на модель
1
№
1
Назва деталі
Прокладка
Заводський номер
700.34.29.042-1
Кількість на модель
4
№
2
Назва деталі
Затискний болт
Заводський номер
700.17.24.045
Кількість на модель
2
№
3
Назва деталі
Болт M8-6gx35.56.019
Заводський номер
БолтМ8-6gx35.56.019
Кількість на модель
2
№
4
Назва деталі
Скоба
Заводський номер
700.34.00.019
Кількість на модель
4
№
5
Назва деталі
Втулка
Заводський номер
700А.11.00.057-01
Кількість на модель
5
№
6
Назва деталі
Втулка
Заводський номер
744Р-4200013
Кількість на модель
2
№
7
Назва деталі
Труба__NT__0__
Заводський номер
744Р-4200040-1
Кількість на модель
1
№
8
Назва деталі
Рукав у зборі
Заводський номер
700А.42.00.090
Кількість на модель
1
№
9
Назва деталі
Армований рукав
Заводський номер
2SN10,400,DKOL-DKOL
Кількість на модель
1
№
10
Назва деталі
З'єднувальна муфта
Заводський номер
744Р-4230000
Кількість на модель
1
№
11
Назва деталі
Втулка
Заводський номер
700А.11.00.057
Кількість на модель
1
№
12
Назва деталі
Скоба 12.18.9,0
Заводський номер
Скоба12.18.9,0
Кількість на модель
1
№
13
Назва деталі
Труба__NT__0__
Заводський номер
744Р-4200020
Кількість на модель
1
№
14
Назва деталі
Прокладка
Заводський номер
700А.46.14.092-1
Кількість на модель
2
№
15
Назва деталі
Затискний болт
Заводський номер
700А.11.00.039
Кількість на модель
1
№
16
Назва деталі
Втулка
Заводський номер
700А.11.00.057-02
Кількість на модель
1
№
17
Назва деталі
Скоба 20.32.11,0
Заводський номер
Скоба20.32.11,0
Кількість на модель
1
№
18
Назва деталі
Труба__NT__0__
Заводський номер
744Р-4200010-1
Кількість на модель
1
№
19
Назва деталі
Прокладка
Заводський номер
700.17.01.413-1
Кількість на модель
2
№
20
Назва деталі
Затискний болт
Заводський номер
700.17.24.023-2
Кількість на модель
1
№
21
Назва деталі
Болт M8-6gx30.56.019
Заводський номер
БолтМ8-6gx30.56.019
Кількість на модель
2
№
22
Назва деталі
Важіль
Заводський номер
744-17.02.013
Кількість на модель
1
№
23
Назва деталі
Диск 8.65G.05
Заводський номер
Шайба8.65Г.05
Кількість на модель
9
№
24
Назва деталі
Гайка М8-6Н.8С.019
Заводський номер
ГайкаМ8-6Н.8с.019
Кількість на модель
2
№
25
Назва деталі
Кутовий сферичний шарнір
Заводський номер
71802,CS13М8хМ6
Кількість на модель
1
№
26
Назва деталі
Трос управління муфтою ВВП
Заводський номер
202293000СКА000
Кількість на модель
1
№
27
Назва деталі
Кронштейн
Заводський номер
744-17.00.010
Кількість на модель
1
№
28
Назва деталі
Болт 1,4dmx1, 2 DIN931 UNC
Заводський номер
Болт1,4dmх1,2DIN931UNC
Кількість на модель
2
№
29
Назва деталі
Диск 6.65G.05
Заводський номер
Шайба6.65Г.05
Кількість на модель
2
№
30
Назва деталі
Рукоятка ввімкнення муфти ВВП
Заводський номер
203599CL
Кількість на модель
1
№
31
Назва деталі
Карданний вал
Заводський номер
2256010-4239000
Кількість на модель
1
№
32
Назва деталі
Ущільнювальне кільце
Заводський номер
700А.34.22.067-02
Кількість на модель
1
№
33
Назва деталі
Штуцер
Заводський номер
700.46.11.057-2
Кількість на модель
1
№
34
Назва деталі
Труба__NT__0__
Заводський номер
744Р-4200030
Кількість на модель
1
№
35
Назва деталі
Пружинна оболонка
Заводський номер
700А.42.00.035-1
Кількість на модель
1
№
36
Назва деталі
Хомут
Заводський номер
744-1900005
Кількість на модель
1
№
37
Назва деталі
Рукав 35-1х25, 6
Заводський номер
Рукав25х35-1,6
Кількість на модель
№
38
Назва деталі
Гвинтовий хомут
Заводський номер
25-40,9-С7W1
Кількість на модель
2
№
39
Назва деталі
Прокладка
Заводський номер
700.34.22.042-1
Кількість на модель
1
№
40
Назва деталі
Штуцер
Заводський номер
700А.42.00.130
Кількість на модель
1
№
41
Назва деталі
Болт M20x1,5-6gx55.88.45H019
Заводський номер
БолтМ20х1,5-6gx55.88.45Х.019
Кількість на модель
8
№
42
Назва деталі
Диск 20.65G.05
Заводський номер
Шайба20.65Г.05
Кількість на модель
9
№
43
Назва деталі
Карданний вал
Заводський номер
700А.42.38.000
Кількість на модель
1
№
44
Назва деталі
Гайка М16х1,5-6Н.8С.019
Заводський номер
ГайкаМ16х1,5-6Н.8с.019
Кількість на модель
16
№
45
Назва деталі
Диск 16.65G.05
Заводський номер
Шайба16.65Г.05
Кількість на модель
20
№
46
Назва деталі
гвинт
Заводський номер
700.22.00.013
Кількість на модель
16
№
47
Назва деталі
Кожух
Заводський номер
744-4200130-3
Кількість на модель
1
№
48
Назва деталі
Диск 10.65G.05
Заводський номер
Шайба10.65Г.05
Кількість на модель
4
№
49
Назва деталі
Болт M10-6gx20.56.019
Заводський номер
БолтМ10-6gx20.56.019
Кількість на модель
4
№
50
Назва деталі
Кожух
Заводський номер
744-4200120
Кількість на модель
1
№
51
Назва деталі
Труба__NT__0__
Заводський номер
744-4200021-01
Кількість на модель
1
№
52
Назва деталі
Муфта
Заводський номер
2256010-3500092
Кількість на модель
2
№
53
Назва деталі
Гайка
Заводський номер
2256010-3500087
Кількість на модель
2
№
54
Назва деталі
Прокладка 20М1
Заводський номер
Прокладка20М1
Кількість на модель
4
№
55
Назва деталі
Затискний болт
Заводський номер
700.11.00.038
Кількість на модель
1
№
56
Назва деталі
Болт M8-6gx16.56.019
Заводський номер
БолтМ8-6gx16.56.019
Кількість на модель
4
№
57
Назва деталі
Захисний бортик
Заводський номер
0-507015
Кількість на модель
6
№
58
Назва деталі
Кожух
Заводський номер
744-4200140
Кількість на модель
1
№
59
Назва деталі
Гайка М20х1,5-6Н.8С.019
Заводський номер
ГайкаМ20х1,5-6Н.8с.019
Кількість на модель
1
№
60
Назва деталі
Труба__NT__0__
Заводський номер
744-4200090
Кількість на модель
1
№
61
Назва деталі
Гвинтовий хомут
Заводський номер
16-25,g-С7W1
Кількість на модель
6
№
62
Назва деталі
Рукав 10х17,5-1,5
Заводський номер
Рукав10х17,5-1,5
Кількість на модель
№
63
Назва деталі
Труба__NT__0__
Заводський номер
744-4200016
Кількість на модель
1
№
64
Назва деталі
Муфта
Заводський номер
2256010-3500092-04
Кількість на модель
1
№
65
Назва деталі
Гайка
Заводський номер
2256010-3500087-02
Кількість на модель
1
№
66
Назва деталі
Штуцер
Заводський номер
744-4200025
Кількість на модель
1
№
67
Назва деталі
Болт M20x1,5-6gx50.129.38HS.019
Заводський номер
БолтМ20х1,5-6gx50.129.38ХС.019
Кількість на модель
7
№
68
Назва деталі
Одношвидкісний редуктор
Заводський номер
744Р-4202000-1
Кількість на модель
1
№
69
Назва деталі
Підстава для ВОМа
Заводський номер
744Р1-2800060
Кількість на модель
1
№
70
Назва деталі
Штуцер
Заводський номер
2256010-3500091-01
Кількість на модель
1
№
71
Назва деталі
Накидна гайка
Заводський номер
2256010-3500087-03
Кількість на модель
1
№
72
Назва деталі
Конусна муфта
Заводський номер
2256010-3500092-05
Кількість на модель
1
№
73
Назва деталі
Прокладка 18М1
Заводський номер
Прокладка18М1
Кількість на модель
1
№
74
Назва деталі
Труба__NT__0__
Заводський номер
744-4200017
Кількість на модель
1
№
75
Назва деталі
Рукав 20-1х12, 6
Заводський номер
Рукав12х20-1,6
Кількість на модель
№
76
Назва деталі
Труба__NT__0__
Заводський номер
744Р-4200060
Кількість на модель
1
№
77
Назва деталі
Банк M8h16h16
Заводський номер
БонкаМ8х16х16
Кількість на модель
1
№
78
Назва деталі
Труба__NT__0__
Заводський номер
744Р-4200050
Кількість на модель
1
№
79
Назва деталі
Хомут
Заводський номер
Хомут17-21-3
Кількість на модель
6
№
80
Назва деталі
Болт M16-6gx32.56.019
Заводський номер
БолтМ16-6gx32.56.019
Кількість на модель
4
№
81
Назва деталі
Кожух
Заводський номер
744-4200023
Кількість на модель
1
№
82
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба__NT__0__ | 744Р-4200070 | 1 | 1 | 1 | |||
| 2 | Прокладка | 700.34.29.042-1 | 4 | 4 | 2 | |||
| 3 | Затискний болт | 700.17.24.045 | 2 | 2 | 3 | |||
| 4 | Болт M8-6gx35.56.019 | БолтМ8-6gx35.56.019 | 2 | 2 | 4 | |||
| 5 | Скоба | 700.34.00.019 | 4 | 4 | 5 | |||
| 6 | Втулка | 700А.11.00.057-01 | 5 | 5 | 6 | |||
| 7 | Втулка | 744Р-4200013 | 2 | 2 | 7 | |||
| 8 | Труба__NT__0__ | 744Р-4200040-1 | 1 | 1 | 8 | |||
| 9 | Рукав у зборі | 700А.42.00.090 | 1 | 1 | 9 | |||
| 10 | Армований рукав | 2SN10,400,DKOL-DKOL | 1 | 1 | 10 | |||
| 11 | З'єднувальна муфта | 744Р-4230000 | 1 | 1 | 11 | |||
| 12 | Втулка | 700А.11.00.057 | 1 | 1 | 12 | |||
| 13 | Скоба 12.18.9,0 | Скоба12.18.9,0 | 1 | 1 | 13 | |||
| 14 | Труба__NT__0__ | 744Р-4200020 | 1 | 1 | 14 | |||
| 15 | Прокладка | 700А.46.14.092-1 | 2 | 2 | 15 | |||
| 16 | Затискний болт | 700А.11.00.039 | 1 | 1 | 16 | |||
| 17 | Втулка | 700А.11.00.057-02 | 1 | 1 | 17 | |||
| 18 | Скоба 20.32.11,0 | Скоба20.32.11,0 | 1 | 1 | 18 | |||
| 19 | Труба__NT__0__ | 744Р-4200010-1 | 1 | 1 | 19 | |||
| 20 | Прокладка | 700.17.01.413-1 | 2 | 2 | 20 | |||
| 21 | Затискний болт | 700.17.24.023-2 | 1 | 1 | 21 | |||
| 22 | Болт M8-6gx30.56.019 | БолтМ8-6gx30.56.019 | 2 | 2 | 22 | |||
| 23 | Важіль | 744-17.02.013 | 1 | 1 | 23 | |||
| 24 | Диск 8.65G.05 | Шайба8.65Г.05 | 9 | 9 | 24 | |||
| 25 | Гайка М8-6Н.8С.019 | ГайкаМ8-6Н.8с.019 | 2 | 2 | 25 | |||
| 26 | Кутовий сферичний шарнір | 71802,CS13М8хМ6 | 1 | 1 | 26 | |||
| 27 | Трос управління муфтою ВВП | 202293000СКА000 | 1 | 1 | 27 | |||
| 28 | Кронштейн | 744-17.00.010 | 1 | 1 | 28 | |||
| 29 | Болт 1,4dmx1, 2 DIN931 UNC | Болт1,4dmх1,2DIN931UNC | 2 | 2 | 29 | |||
| 30 | Диск 6.65G.05 | Шайба6.65Г.05 | 2 | 2 | 30 | |||
| 31 | Рукоятка ввімкнення муфти ВВП | 203599CL | 1 | 1 | 31 | |||
| 32 | Карданний вал | 2256010-4239000 | 1 | 1 | 32 | |||
| 33 | Ущільнювальне кільце | 700А.34.22.067-02 | 1 | 1 | 33 | |||
| 34 | Штуцер | 700.46.11.057-2 | 1 | 1 | 34 | |||
| 35 | Труба__NT__0__ | 744Р-4200030 | 1 | 1 | 35 | |||
| 36 | Пружинна оболонка | 700А.42.00.035-1 | 1 | 1 | 36 | |||
| 37 | Хомут | 744-1900005 | 1 | 1 | 37 | |||
| 38 | Рукав 35-1х25, 6 | Рукав25х35-1,6 | 38 | |||||
| 39 | Гвинтовий хомут | 25-40,9-С7W1 | 2 | 2 | 39 | |||
| 40 | Прокладка | 700.34.22.042-1 | 1 | 1 | 40 | |||
| 41 | Штуцер | 700А.42.00.130 | 1 | 1 | 41 | |||
| 42 | Болт M20x1,5-6gx55.88.45H019 | БолтМ20х1,5-6gx55.88.45Х.019 | 8 | 8 | 42 | |||
| 43 | Диск 20.65G.05 | Шайба20.65Г.05 | 9 | 9 | 43 | |||
| 44 | Карданний вал | 700А.42.38.000 | 1 | 1 | 44 | |||
| 45 | Гайка М16х1,5-6Н.8С.019 | ГайкаМ16х1,5-6Н.8с.019 | 16 | 16 | 45 | |||
| 46 | Диск 16.65G.05 | Шайба16.65Г.05 | 20 | 20 | 46 | |||
| 47 | гвинт | 700.22.00.013 | 16 | 16 | 47 | |||
| 48 | Кожух | 744-4200130-3 | 1 | 1 | 48 | |||
| 49 | Диск 10.65G.05 | Шайба10.65Г.05 | 4 | 4 | 49 | |||
| 50 | Болт M10-6gx20.56.019 | БолтМ10-6gx20.56.019 | 4 | 4 | 50 | |||
| 51 | Кожух | 744-4200120 | 1 | 1 | 51 | |||
| 52 | Труба__NT__0__ | 744-4200021-01 | 1 | 1 | 52 | |||
| 53 | Муфта | 2256010-3500092 | 2 | 2 | 53 | |||
| 54 | Гайка | 2256010-3500087 | 2 | 2 | 54 | |||
| 55 | Прокладка 20М1 | Прокладка20М1 | 4 | 4 | 55 | |||
| 56 | Затискний болт | 700.11.00.038 | 1 | 1 | 56 | |||
| 57 | Болт M8-6gx16.56.019 | БолтМ8-6gx16.56.019 | 4 | 4 | 57 | |||
| 58 | Захисний бортик | 0-507015 | 6 | 6 | 58 | |||
| 59 | Кожух | 744-4200140 | 1 | 1 | 59 | |||
| 60 | Гайка М20х1,5-6Н.8С.019 | ГайкаМ20х1,5-6Н.8с.019 | 1 | 1 | 60 | |||
| 61 | Труба__NT__0__ | 744-4200090 | 1 | 1 | 61 | |||
| 62 | Гвинтовий хомут | 16-25,g-С7W1 | 6 | 6 | 62 | |||
| 63 | Рукав 10х17,5-1,5 | Рукав10х17,5-1,5 | 63 | |||||
| 64 | Труба__NT__0__ | 744-4200016 | 1 | 1 | 64 | |||
| 65 | Муфта | 2256010-3500092-04 | 1 | 1 | 65 | |||
| 66 | Гайка | 2256010-3500087-02 | 1 | 1 | 66 | |||
| 67 | Штуцер | 744-4200025 | 1 | 1 | 67 | |||
| 68 | Болт M20x1,5-6gx50.129.38HS.019 | БолтМ20х1,5-6gx50.129.38ХС.019 | 7 | 7 | 68 | |||
| 69 | Одношвидкісний редуктор | 744Р-4202000-1 | 1 | 1 | 69 | |||
| 70 | Підстава для ВОМа | 744Р1-2800060 | 1 | 1 | 70 | |||
| 71 | Штуцер | 2256010-3500091-01 | 1 | 1 | 71 | |||
| 72 | Накидна гайка | 2256010-3500087-03 | 1 | 1 | 72 | |||
| 73 | Конусна муфта | 2256010-3500092-05 | 1 | 1 | 73 | |||
| 74 | Прокладка 18М1 | Прокладка18М1 | 1 | 1 | 74 | |||
| 75 | Труба__NT__0__ | 744-4200017 | 1 | 1 | 75 | |||
| 76 | Рукав 20-1х12, 6 | Рукав12х20-1,6 | 76 | |||||
| 77 | Труба__NT__0__ | 744Р-4200060 | 1 | 1 | 77 | |||
| 78 | Банк M8h16h16 | БонкаМ8х16х16 | 1 | 1 | 78 | |||
| 79 | Труба__NT__0__ | 744Р-4200050 | 1 | 1 | 79 | |||
| 80 | Хомут | Хомут17-21-3 | 6 | 6 | 80 | |||
| 81 | Болт M16-6gx32.56.019 | БолтМ16-6gx32.56.019 | 4 | 4 | 81 | |||
| 82 | Кожух | 744-4200023 | 1 | 1 | 82 |
