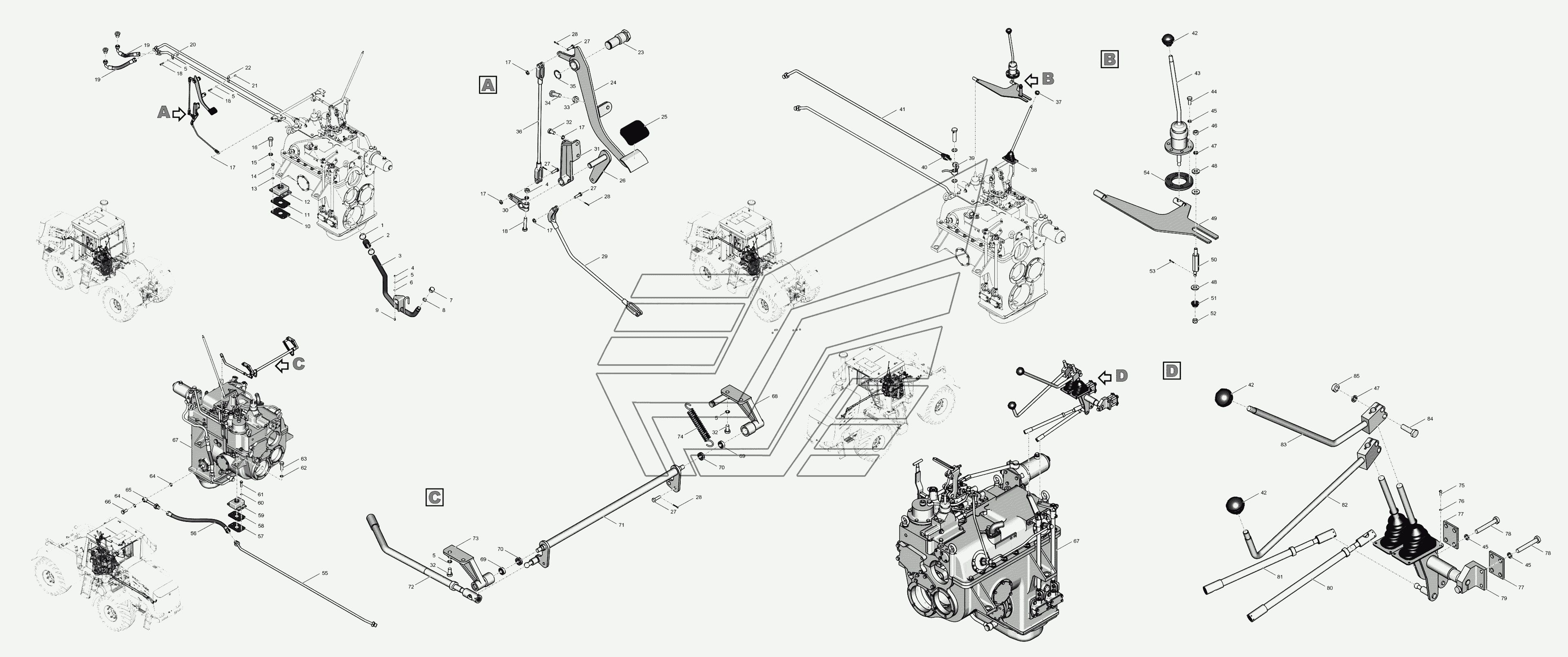

744Р3-1700000 Установка коробки передач
100%
Назва деталі
Черв'ячний хомут
Заводський номер
Norma50-70/9
Кількість на модель
2
№
1
Назва деталі
Рукав 42х56,5-1,5
Заводський номер
Рукав42х56,5-1,5
Кількість на модель
№
2
Назва деталі
Горловина маслозаливная
Заводський номер
744Р-0017250-1
Кількість на модель
1
№
3
Назва деталі
Гайка М8-6Н.8С.019
Заводський номер
ГайкаМ8-6Н.8С.019
Кількість на модель
2
№
4
Назва деталі
Диск 8.65G.05
Заводський номер
Шайба8.65Г.05
Кількість на модель
8
№
5
Назва деталі
Диск
Заводський номер
Шайба8.01.019
Кількість на модель
4
№
6
Назва деталі
Ковпачок
Заводський номер
700А.00.17.106
Кількість на модель
1
№
7
Назва деталі
Прокладка
Заводський номер
700А.00.17.105
Кількість на модель
1
№
8
Назва деталі
Болт M8-6gх20.56.019
Заводський номер
БолтМ8-6gх20.56.019
Кількість на модель
2
№
9
Назва деталі
Прокладка
Заводський номер
2256010-0017039-01
Кількість на модель
2
№
10
Назва деталі
Прокладка
Заводський номер
2256010-0017039
Кількість на модель
4
№
11
Назва деталі
Амортизатор
Заводський номер
АКСС-400М
Кількість на модель
2
№
12
Назва деталі
Диск 16.OT.65G.05
Заводський номер
Шайба16.ОТ.65Г.05
Кількість на модель
8
№
13
Назва деталі
Болт M__NT__2__16-6gx45.88.45x019.__NT__3__
Заводський номер
БолтМ16-6gx45.88.45Х.019
Кількість на модель
8
№
14
Назва деталі
Диск 27.OT.65G.05
Заводський номер
Шайба27.ОТ.65Г.05
Кількість на модель
2
№
15
Назва деталі
Болт M__NT__2__27-6gx70.88.45x019.__NT__3__
Заводський номер
БолтМ27-6gx70.88.45Х.019
Кількість на модель
2
№
16
Назва деталі
Диск
Заводський номер
Шайба6.01.019
Кількість на модель
4
№
17
Назва деталі
Болт M8-6gx40.56.019
Заводський номер
БолтМ8-6gx40.56.019
Кількість на модель
6
№
18
Назва деталі
Рукав
Заводський номер
744Р1-3400220
Кількість на модель
2
№
19
Назва деталі
Скоба
Заводський номер
700А.34.00.028
Кількість на модель
3
№
20
Назва деталі
Втулка
Заводський номер
700А.34.00.029
Кількість на модель
6
№
21
Назва деталі
Скоба
Заводський номер
700.34.00.028
Кількість на модель
3
№
22
Назва деталі
Ось
Заводський номер
2256010-3500022
Кількість на модель
1
№
23
Назва деталі
Педаль
Заводський номер
744Р-0017040
Кількість на модель
1
№
24
Назва деталі
Накладка
Заводський номер
2256010-3500064
Кількість на модель
1
№
25
Назва деталі
Важіль
Заводський номер
2256010-0017030
Кількість на модель
1
№
26
Назва деталі
Ось 6-6в12х25.45Х.1 255...302 Хр
Заводський номер
Ось6-6в12х25.45Х.1255...302Хр
Кількість на модель
4
№
27
Назва деталі
Шплінт 2х32.016
Заводський номер
Шплинт2х32.016
Кількість на модель
6
№
28
Назва деталі
Тяга
Заводський номер
2256010-0017040-3
Кількість на модель
1
№
29
Назва деталі
Важіль
Заводський номер
700.11.08.139-01
Кількість на модель
1
№
30
Назва деталі
Кронштейн
Заводський номер
2256010-0017026
Кількість на модель
1
№
31
Назва деталі
Болт M8-6gx16.56.019
Заводський номер
БолтМ8-6gх16.56.019
Кількість на модель
6
№
32
Назва деталі
Гайка М10-6Н-8С.019
Заводський номер
ГайкаМ10-6Н-8С.019
Кількість на модель
1
№
33
Назва деталі
Болт M10-6gх30.56.019
Заводський номер
БолтМ10-6gх30.56.019
Кількість на модель
1
№
34
Назва деталі
Кільце В
Заводський номер
КольцоВ25
Кількість на модель
1
№
35
Назва деталі
Тяга
Заводський номер
2256010-0017020
Кількість на модель
1
№
36
Назва деталі
Жовтий
Заводський номер
700.37.00.011-1
Кількість на модель
1
№
37
Назва деталі
Чохол
Заводський номер
2256010-6700059-1
Кількість на модель
2
№
38
Назва деталі
Труба__NT__0__
Заводський номер
744Р2-0017020-1
Кількість на модель
1
№
39
Назва деталі
Рукав dу 20
Заводський номер
744Р1-3400190-01
Кількість на модель
1
№
40
Назва деталі
Труба__NT__0__
Заводський номер
744Р-0017110
Кількість на модель
1
№
41
Назва деталі
Кульова ручка
Заводський номер
700.17.17.035
Кількість на модель
3
№
42
Назва деталі
Важіль
Заводський номер
744Р-1719200-1
Кількість на модель
1
№
43
Назва деталі
Болт M10-6gх25.56.019
Заводський номер
БолтМ10-6gх25.56.019
Кількість на модель
5
№
44
Назва деталі
Диск 10.65G.05
Заводський номер
Шайба10.65Г.05
Кількість на модель
13
№
45
Назва деталі
Гайка М12-6Н-8С.019
Заводський номер
ГайкаМ12-6Н-8С.019
Кількість на модель
1
№
46
Назва деталі
Диск 12.65G.05
Заводський номер
Шайба12.65Г.05
Кількість на модель
5
№
47
Назва деталі
Диск
Заводський номер
744Р-1719047
Кількість на модель
3
№
48
Назва деталі
Важіль
Заводський номер
744Р-1719290-1
Кількість на модель
1
№
49
Назва деталі
Стійка
Заводський номер
744Р-1719045-1
Кількість на модель
1
№
50
Назва деталі
Втулка
Заводський номер
744Р-1719046-1
Кількість на модель
1
№
51
Назва деталі
Гайка М10.6Н.8С.019
Заводський номер
ГайкаМ10.6Н.8С.019
Кількість на модель
1
№
52
Назва деталі
Шплінт
Заводський номер
Шплинт2,5х28.019
Кількість на модель
1
№
53
Назва деталі
Кільце
Заводський номер
744Р-1719044
Кількість на модель
1
№
54
Назва деталі
Трубопровід
Заводський номер
744Р2-0017010-1
Кількість на модель
1
№
55
Назва деталі
Рукав 220
Заводський номер
744Р1-3400190-03
Кількість на модель
1
№
56
Назва деталі
Прокладка
Заводський номер
700А.00.17.098-02
Кількість на модель
2
№
57
Назва деталі
Прокладка
Заводський номер
700А.00.17.098-01
Кількість на модель
4
№
58
Назва деталі
Амортизатор
Заводський номер
АКСС-220М
Кількість на модель
2
№
59
Назва деталі
Диск 14.OT.65G.05
Заводський номер
Шайба14.ОТ.65Г.05
Кількість на модель
4
№
60
Назва деталі
Болт M__NT__2__14-6gx50.88.45x019.__NT__3__
Заводський номер
БолтМ14-6gx50.88.45Х.019
Кількість на модель
4
№
61
Назва деталі
Диск 22.OT.65G.05
Заводський номер
Шайба22.ОТ.65Г.05
Кількість на модель
2
№
62
Назва деталі
Болт M__NT__2__22-6gx65.88.45x019.__NT__3__
Заводський номер
БолтМ22-6gx65.88.45Х.019
Кількість на модель
2
№
63
Назва деталі
Прокладка
Заводський номер
700.17.01.413-1
Кількість на модель
4
№
64
Назва деталі
Труба__NT__0__
Заводський номер
744Р2-0017030-1
Кількість на модель
1
№
65
Назва деталі
Затискний болт
Заводський номер
700.17.24.023-2
Кількість на модель
2
№
66
Назва деталі
Коробка передач у зборі
Заводський номер
744Р-1700000-3
Кількість на модель
1
№
67
Назва деталі
Кронштейн
Заводський номер
744Р-0017030
Кількість на модель
1
№
68
Назва деталі
Подшипник
Заводський номер
Ш10
Кількість на модель
2
№
69
Назва деталі
Ущільнювальне кільце
Заводський номер
744Р-0017012
Кількість на модель
2
№
70
Назва деталі
Валик
Заводський номер
744Р-0017010
Кількість на модель
1
№
71
Назва деталі
Тяга
Заводський номер
2256010-0017060-2
Кількість на модель
1
№
72
Назва деталі
Кронштейн
Заводський номер
744Р-0017020
Кількість на модель
1
№
73
Назва деталі
Пружина
Заводський номер
2256010-0017035-1
Кількість на модель
1
№
74
Назва деталі
Гвинт М4-6g12.48.019
Заводський номер
ВинтМ4-6g12.48.019
Кількість на модель
8
№
75
Назва деталі
Диск 4.65G.05
Заводський номер
Шайба4.65Г.05
Кількість на модель
8
№
76
Назва деталі
Платик
Заводський номер
744Р-1719015-1
Кількість на модель
2
№
77
Назва деталі
Болт M10-6gх70.56.019
Заводський номер
БолтМ10-6gх70.56.019
Кількість на модель
8
№
78
Назва деталі
Місток
Заводський номер
744Р-1719130-1
Кількість на модель
1
№
79
Назва деталі
Тяга
Заводський номер
744Р-1719140
Кількість на модель
1
№
80
Назва деталі
Тяга в зборі
Заводський номер
700А.17.19.330-3
Кількість на модель
1
№
81
Назва деталі
Важіль
Заводський номер
744Р-1719170-2
Кількість на модель
1
№
82
Назва деталі
Важіль
Заводський номер
744Р-1719160-2
Кількість на модель
1
№
83
Назва деталі
Болт M12-6gx1,25x40.88.019
Заводський номер
БолтМ12-6gx1,25х40.88.019
Кількість на модель
4
№
84
Назва деталі
Гайка М12х1,25-6Н-8С.019
Заводський номер
ГайкаМ12х1,25-6Н-8С.019
Кількість на модель
4
№
85
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Черв'ячний хомут | Norma50-70/9 | 2 | 2 | 1 | |||
| 2 | Рукав 42х56,5-1,5 | Рукав42х56,5-1,5 | 2 | |||||
| 3 | Горловина маслозаливная | 744Р-0017250-1 | 1 | 1 | 3 | |||
| 4 | Гайка М8-6Н.8С.019 | ГайкаМ8-6Н.8С.019 | 2 | 2 | 4 | |||
| 5 | Диск 8.65G.05 | Шайба8.65Г.05 | 8 | 8 | 5 | |||
| 6 | Диск | Шайба8.01.019 | 4 | 4 | 6 | |||
| 7 | Ковпачок | 700А.00.17.106 | 1 | 1 | 7 | |||
| 8 | Прокладка | 700А.00.17.105 | 1 | 1 | 8 | |||
| 9 | Болт M8-6gх20.56.019 | БолтМ8-6gх20.56.019 | 2 | 2 | 9 | |||
| 10 | Прокладка | 2256010-0017039-01 | 2 | 2 | 10 | |||
| 11 | Прокладка | 2256010-0017039 | 4 | 4 | 11 | |||
| 12 | Амортизатор | АКСС-400М | 2 | 2 | 12 | |||
| 13 | Диск 16.OT.65G.05 | Шайба16.ОТ.65Г.05 | 8 | 8 | 13 | |||
| 14 | Болт M__NT__2__16-6gx45.88.45x019.__NT__3__ | БолтМ16-6gx45.88.45Х.019 | 8 | 8 | 14 | |||
| 15 | Диск 27.OT.65G.05 | Шайба27.ОТ.65Г.05 | 2 | 2 | 15 | |||
| 16 | Болт M__NT__2__27-6gx70.88.45x019.__NT__3__ | БолтМ27-6gx70.88.45Х.019 | 2 | 2 | 16 | |||
| 17 | Диск | Шайба6.01.019 | 4 | 4 | 17 | |||
| 18 | Болт M8-6gx40.56.019 | БолтМ8-6gx40.56.019 | 6 | 6 | 18 | |||
| 19 | Рукав | 744Р1-3400220 | 2 | 2 | 19 | |||
| 20 | Скоба | 700А.34.00.028 | 3 | 3 | 20 | |||
| 21 | Втулка | 700А.34.00.029 | 6 | 6 | 21 | |||
| 22 | Скоба | 700.34.00.028 | 3 | 3 | 22 | |||
| 23 | Ось | 2256010-3500022 | 1 | 1 | 23 | |||
| 24 | Педаль | 744Р-0017040 | 1 | 1 | 24 | |||
| 25 | Накладка | 2256010-3500064 | 1 | 1 | 25 | |||
| 26 | Важіль | 2256010-0017030 | 1 | 1 | 26 | |||
| 27 | Ось 6-6в12х25.45Х.1 255...302 Хр | Ось6-6в12х25.45Х.1255...302Хр | 4 | 4 | 27 | |||
| 28 | Шплінт 2х32.016 | Шплинт2х32.016 | 6 | 6 | 28 | |||
| 29 | Тяга | 2256010-0017040-3 | 1 | 1 | 29 | |||
| 30 | Важіль | 700.11.08.139-01 | 1 | 1 | 30 | |||
| 31 | Кронштейн | 2256010-0017026 | 1 | 1 | 31 | |||
| 32 | Болт M8-6gx16.56.019 | БолтМ8-6gх16.56.019 | 6 | 6 | 32 | |||
| 33 | Гайка М10-6Н-8С.019 | ГайкаМ10-6Н-8С.019 | 1 | 1 | 33 | |||
| 34 | Болт M10-6gх30.56.019 | БолтМ10-6gх30.56.019 | 1 | 1 | 34 | |||
| 35 | Кільце В | КольцоВ25 | 1 | 1 | 35 | |||
| 36 | Тяга | 2256010-0017020 | 1 | 1 | 36 | |||
| 37 | Жовтий | 700.37.00.011-1 | 1 | 1 | 37 | |||
| 38 | Чохол | 2256010-6700059-1 | 2 | 2 | 38 | |||
| 39 | Труба__NT__0__ | 744Р2-0017020-1 | 1 | 1 | 39 | |||
| 40 | Рукав dу 20 | 744Р1-3400190-01 | 1 | 1 | 40 | |||
| 41 | Труба__NT__0__ | 744Р-0017110 | 1 | 1 | 41 | |||
| 42 | Кульова ручка | 700.17.17.035 | 3 | 3 | 42 | |||
| 43 | Важіль | 744Р-1719200-1 | 1 | 1 | 43 | |||
| 44 | Болт M10-6gх25.56.019 | БолтМ10-6gх25.56.019 | 5 | 5 | 44 | |||
| 45 | Диск 10.65G.05 | Шайба10.65Г.05 | 13 | 13 | 45 | |||
| 46 | Гайка М12-6Н-8С.019 | ГайкаМ12-6Н-8С.019 | 1 | 1 | 46 | |||
| 47 | Диск 12.65G.05 | Шайба12.65Г.05 | 5 | 5 | 47 | |||
| 48 | Диск | 744Р-1719047 | 3 | 3 | 48 | |||
| 49 | Важіль | 744Р-1719290-1 | 1 | 1 | 49 | |||
| 50 | Стійка | 744Р-1719045-1 | 1 | 1 | 50 | |||
| 51 | Втулка | 744Р-1719046-1 | 1 | 1 | 51 | |||
| 52 | Гайка М10.6Н.8С.019 | ГайкаМ10.6Н.8С.019 | 1 | 1 | 52 | |||
| 53 | Шплінт | Шплинт2,5х28.019 | 1 | 1 | 53 | |||
| 54 | Кільце | 744Р-1719044 | 1 | 1 | 54 | |||
| 55 | Трубопровід | 744Р2-0017010-1 | 1 | 1 | 55 | |||
| 56 | Рукав 220 | 744Р1-3400190-03 | 1 | 1 | 56 | |||
| 57 | Прокладка | 700А.00.17.098-02 | 2 | 2 | 57 | |||
| 58 | Прокладка | 700А.00.17.098-01 | 4 | 4 | 58 | |||
| 59 | Амортизатор | АКСС-220М | 2 | 2 | 59 | |||
| 60 | Диск 14.OT.65G.05 | Шайба14.ОТ.65Г.05 | 4 | 4 | 60 | |||
| 61 | Болт M__NT__2__14-6gx50.88.45x019.__NT__3__ | БолтМ14-6gx50.88.45Х.019 | 4 | 4 | 61 | |||
| 62 | Диск 22.OT.65G.05 | Шайба22.ОТ.65Г.05 | 2 | 2 | 62 | |||
| 63 | Болт M__NT__2__22-6gx65.88.45x019.__NT__3__ | БолтМ22-6gx65.88.45Х.019 | 2 | 2 | 63 | |||
| 64 | Прокладка | 700.17.01.413-1 | 4 | 4 | 64 | |||
| 65 | Труба__NT__0__ | 744Р2-0017030-1 | 1 | 1 | 65 | |||
| 66 | Затискний болт | 700.17.24.023-2 | 2 | 2 | 66 | |||
| 67 | Коробка передач у зборі | 744Р-1700000-3 | 1 | 1 | 67 | |||
| 68 | Кронштейн | 744Р-0017030 | 1 | 1 | 68 | |||
| 69 | Подшипник | Ш10 | 2 | 2 | 69 | |||
| 70 | Ущільнювальне кільце | 744Р-0017012 | 2 | 2 | 70 | |||
| 71 | Валик | 744Р-0017010 | 1 | 1 | 71 | |||
| 72 | Тяга | 2256010-0017060-2 | 1 | 1 | 72 | |||
| 73 | Кронштейн | 744Р-0017020 | 1 | 1 | 73 | |||
| 74 | Пружина | 2256010-0017035-1 | 1 | 1 | 74 | |||
| 75 | Гвинт М4-6g12.48.019 | ВинтМ4-6g12.48.019 | 8 | 8 | 75 | |||
| 76 | Диск 4.65G.05 | Шайба4.65Г.05 | 8 | 8 | 76 | |||
| 77 | Платик | 744Р-1719015-1 | 2 | 2 | 77 | |||
| 78 | Болт M10-6gх70.56.019 | БолтМ10-6gх70.56.019 | 8 | 8 | 78 | |||
| 79 | Місток | 744Р-1719130-1 | 1 | 1 | 79 | |||
| 80 | Тяга | 744Р-1719140 | 1 | 1 | 80 | |||
| 81 | Тяга в зборі | 700А.17.19.330-3 | 1 | 1 | 81 | |||
| 82 | Важіль | 744Р-1719170-2 | 1 | 1 | 82 | |||
| 83 | Важіль | 744Р-1719160-2 | 1 | 1 | 83 | |||
| 84 | Болт M12-6gx1,25x40.88.019 | БолтМ12-6gx1,25х40.88.019 | 4 | 4 | 84 | |||
| 85 | Гайка М12х1,25-6Н-8С.019 | ГайкаМ12х1,25-6Н-8С.019 | 4 | 4 | 85 |
