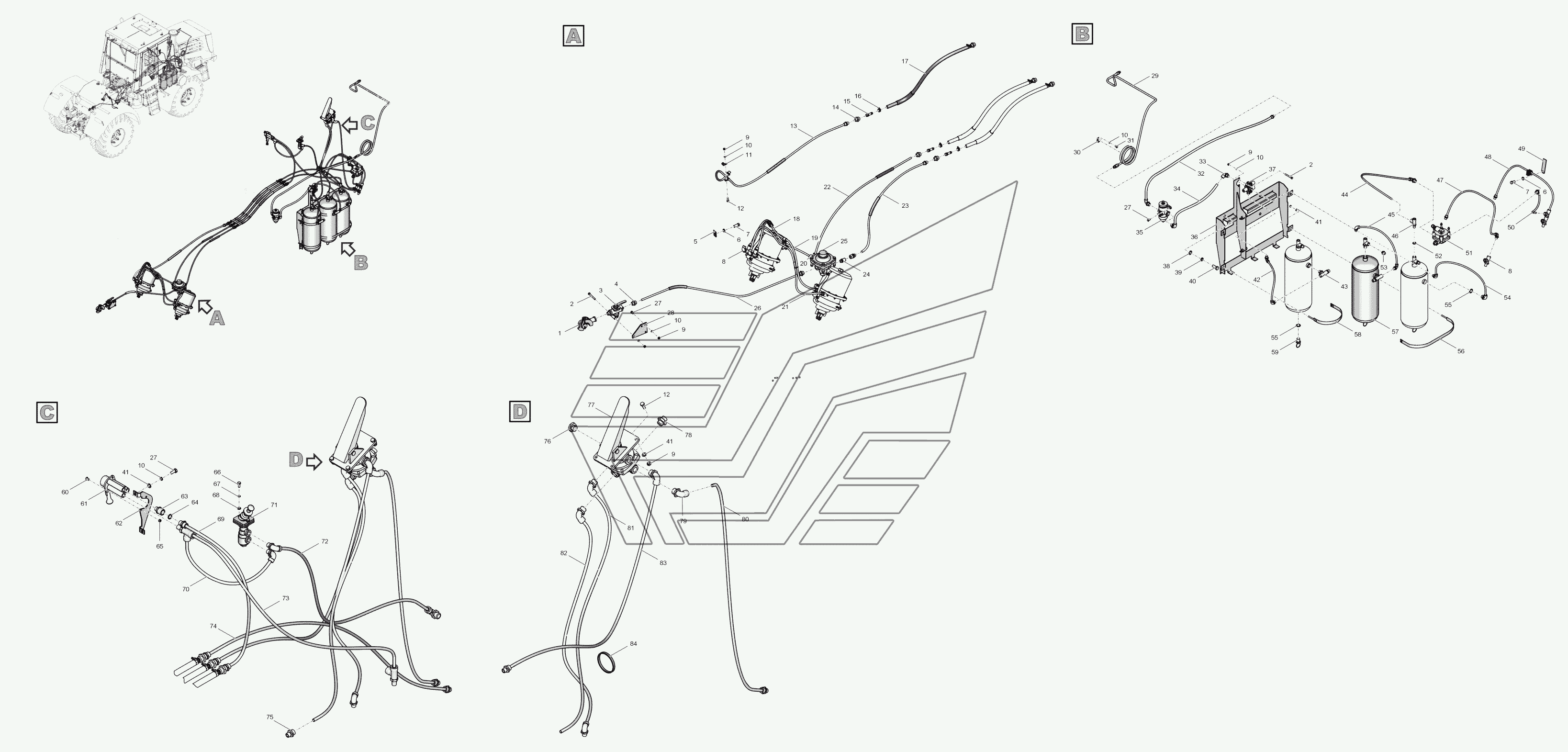

744Р2-3500000-4-01 Гальма
100%
Назва деталі
З'єднувальна головка
Заводський номер
12.3521010-01
Кількість на модель
1
№
1
Назва деталі
Болт M8-6gх70.56.019
Заводський номер
БолтМ8-6gх70.56.019
Кількість на модель
4
№
2
Назва деталі
Роз'єднувальний кран
Заводський номер
100-3520010
Кількість на модель
1
№
3
Назва деталі
Прямий фітинг
Заводський номер
951210-М22х1,5
Кількість на модель
2
№
4
Назва деталі
Планка
Заводський номер
744Р-3500039
Кількість на модель
1
№
5
Назва деталі
Диск 14.65G.05
Заводський номер
Шайба14.65Г.05
Кількість на модель
2
№
6
Назва деталі
Болт M14-6gх30.56.019
Заводський номер
БолтМ14-6gх30.56.019
Кількість на модель
2
№
7
Назва деталі
Вертикальний трійник
Заводський номер
D2072М16х1,5-М22х1,5
Кількість на модель
5
№
8
Назва деталі
Гайка М8-6Н.8С.019
Заводський номер
ГайкаМ8-6Н.8С.019
Кількість на модель
13
№
9
Назва деталі
Диск 8.65G.05
Заводський номер
Шайба8.65Г.05
Кількість на модель
23
№
10
Назва деталі
Хомут
Заводський номер
RSGUDIN725711.10/20.8,4
Кількість на модель
4
№
11
Назва деталі
Болт M8-6gх25.56.019
Заводський номер
БолтМ8-6gх25.56.019
Кількість на модель
5
№
12
Назва деталі
Трубка
Заводський номер
Трубка10/8
Кількість на модель
№
13
Назва деталі
Перехідник
Заводський номер
D2502М22х1,5-М22х1,5
Кількість на модель
7
№
14
Назва деталі
Перехідник
Заводський номер
D260213-М16х1,5-RU01
Кількість на модель
6
№
15
Назва деталі
Хомут
Заводський номер
TORRODIN301716-27
Кількість на модель
6
№
16
Назва деталі
Рукав 20-1х12, 6
Заводський номер
Рукав12х20-1,6
Кількість на модель
№
17
Назва деталі
Вертикальний трійник
Заводський номер
D2072М16х1,5-М16х1,5
Кількість на модель
4
№
20
Назва деталі
Трубка
Заводський номер
DIN74324
Кількість на модель
№
21
Назва деталі
Перехідник
Заводський номер
744-3500004-1
Кількість на модель
1
№
24
Назва деталі
Клапан управління гальмами причепа з оновленим приводом
Заводський номер
100-3522110
Кількість на модель
1
№
25
Назва деталі
Трубка 10/8 DIN 74324
Заводський номер
Трубка10/8DIN74324
Кількість на модель
№
26
Назва деталі
Болт M8-6gх20.56.019
Заводський номер
БолтМ8-6gх20.56.019
Кількість на модель
6
№
27
Назва деталі
Кронштейн
Заводський номер
744Р-3500019-1
Кількість на модель
1
№
28
Назва деталі
Труба__NT__0__
Заводський номер
744Р2-3500020
Кількість на модель
1
№
29
Назва деталі
Гумовий хомут
Заводський номер
RSGUDIN725711.14/20.8,4
Кількість на модель
2
№
30
Назва деталі
Болт M8-6gx16.56.019
Заводський номер
БолтМ8-6gх16.56.019
Кількість на модель
1
№
31
Назва деталі
Трубка 15/12 DIN 74324
Заводський номер
Трубка15/12DIN74324
Кількість на модель
№
32
Назва деталі
Кутовий фітинг
Заводський номер
Фитингугловой
Кількість на модель
3
№
33
Назва деталі
Трубка
Заводський номер
Трубка15/12
Кількість на модель
№
34
Назва деталі
Регулятор тиску
Заводський номер
Регулятордавления
Кількість на модель
1
№
35
Назва деталі
Кронштейн
Заводський номер
744Р1С-3500030-1
Кількість на модель
1
№
36
Назва деталі
Захисний клапан
Заводський номер
100-3515210
Кількість на модель
1
№
37
Назва деталі
Диск
Заводський номер
Шайба16.01.019
Кількість на модель
4
№
38
Назва деталі
Шайба
Заводський номер
ГОСТ6402-70
Кількість на модель
4
№
39
Назва деталі
гвинт
Заводський номер
ГОСТ7808-70
Кількість на модель
4
№
40
Назва деталі
Диск
Заводський номер
Шайба8.01.019
Кількість на модель
10
№
41
Назва деталі
Горизонтальний трійник
Заводський номер
D2062М16х1,5-М22х1,5
Кількість на модель
2
№
43
Назва деталі
Вертикальний трійник
Заводський номер
942210-М16х1,5
Кількість на модель
3
№
46
Назва деталі
Кронштейн
Заводський номер
744-3500200-1
Кількість на модель
1
№
49
Назва деталі
Прискорювальний клапан
Заводський номер
11.3518010
Кількість на модель
1
№
51
Назва деталі
Прокладка 16М1
Заводський номер
Прокладка16М1
Кількість на модель
3
№
52
Назва деталі
Клапан контрольного виходу
Заводський номер
VPCМ16х1,5-М16х1,5
Кількість на модель
3
№
53
Назва деталі
Прокладка 22М1
Заводський номер
Прокладка22М1
Кількість на модель
15
№
55
Назва деталі
Стрічка
Заводський номер
744Р1С-3500040
Кількість на модель
1
№
56
Назва деталі
Ресивер
Заводський номер
53205-3513015
Кількість на модель
3
№
57
Назва деталі
Стрічка
Заводський номер
744Р-3500260-1
Кількість на модель
2
№
58
Назва деталі
Кран для зливу конденсату
Заводський номер
11.3513110-10
Кількість на модель
3
№
59
Назва деталі
Винт 2В М 6-6g12.48.019
Заводський номер
ВинтВ2М6-6g12.48.019
Кількість на модель
2
№
60
Назва деталі
Гальмівний кран зворотної дії з ручним керуванням
Заводський номер
100-3537010
Кількість на модель
1
№
61
Назва деталі
Кронштейн
Заводський номер
2765020-35.00.140
Кількість на модель
1
№
62
Назва деталі
Штуцер
Заводський номер
744Р1-3500067
Кількість на модель
2
№
63
Назва деталі
Прокладка 14М1
Заводський номер
Прокладка14М1
Кількість на модель
2
№
64
Назва деталі
Накидна гайка
Заводський номер
2256010-35.00.087-03
Кількість на модель
1
№
65
Назва деталі
Болт M6-8gх16.56.019
Заводський номер
БолтМ6-8gх16.56.019
Кількість на модель
2
№
66
Назва деталі
Диск 6.65G.05
Заводський номер
Шайба6.65Г.05
Кількість на модель
2
№
67
Назва деталі
Диск
Заводський номер
Шайба6.01.019
Кількість на модель
2
№
68
Назва деталі
Гальмівний кран зворотної дії з ручним керуванням
Заводський номер
11.3537410-10
Кількість на модель
1
№
71
Назва деталі
Прямий фітинг
Заводський номер
951210-М16х1,5
Кількість на модель
17
№
75
Назва деталі
Затор
Заводський номер
2765060-35.00.029
Кількість на модель
2
№
76
Назва деталі
__NT__0__ Двосекційний гальмівний кран з педаллю
Заводський номер
11.3514308
Кількість на модель
1
№
77
Назва деталі
Штуцер
Заводський номер
2765060-3500031
Кількість на модель
3
№
78
Назва деталі
Кутовий фітинг
Заводський номер
9502-10-М22х1,5
Кількість на модель
8
№
79
Назва деталі
Пластиковий ремінець
Заводський номер
Ремешок
Кількість на модель
5
№
84
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | З'єднувальна головка | 12.3521010-01 | 1 | 1 | 1 | |||
| 2 | Болт M8-6gх70.56.019 | БолтМ8-6gх70.56.019 | 4 | 4 | 2 | |||
| 3 | Роз'єднувальний кран | 100-3520010 | 1 | 1 | 3 | |||
| 4 | Прямий фітинг | 951210-М22х1,5 | 2 | 2 | 4 | |||
| 5 | Планка | 744Р-3500039 | 1 | 1 | 5 | |||
| 6 | Диск 14.65G.05 | Шайба14.65Г.05 | 2 | 2 | 6 | |||
| 7 | Болт M14-6gх30.56.019 | БолтМ14-6gх30.56.019 | 2 | 2 | 7 | |||
| 8 | Вертикальний трійник | D2072М16х1,5-М22х1,5 | 5 | 5 | 8 | |||
| 9 | Гайка М8-6Н.8С.019 | ГайкаМ8-6Н.8С.019 | 13 | 13 | 9 | |||
| 10 | Диск 8.65G.05 | Шайба8.65Г.05 | 23 | 23 | 10 | |||
| 11 | Хомут | RSGUDIN725711.10/20.8,4 | 4 | 4 | 11 | |||
| 12 | Болт M8-6gх25.56.019 | БолтМ8-6gх25.56.019 | 5 | 5 | 12 | |||
| 13 | Трубка | Трубка10/8 | 13 | |||||
| 14 | Перехідник | D2502М22х1,5-М22х1,5 | 7 | 7 | 14 | |||
| 15 | Перехідник | D260213-М16х1,5-RU01 | 6 | 6 | 15 | |||
| 16 | Хомут | TORRODIN301716-27 | 6 | 6 | 16 | |||
| 17 | Рукав 20-1х12, 6 | Рукав12х20-1,6 | 17 | |||||
| 20 | Вертикальний трійник | D2072М16х1,5-М16х1,5 | 4 | 4 | 20 | |||
| 21 | Трубка | DIN74324 | 21 | |||||
| 24 | Перехідник | 744-3500004-1 | 1 | 1 | 24 | |||
| 25 | Клапан управління гальмами причепа з оновленим приводом | 100-3522110 | 1 | 1 | 25 | |||
| 26 | Трубка 10/8 DIN 74324 | Трубка10/8DIN74324 | 26 | |||||
| 27 | Болт M8-6gх20.56.019 | БолтМ8-6gх20.56.019 | 6 | 6 | 27 | |||
| 28 | Кронштейн | 744Р-3500019-1 | 1 | 1 | 28 | |||
| 29 | Труба__NT__0__ | 744Р2-3500020 | 1 | 1 | 29 | |||
| 30 | Гумовий хомут | RSGUDIN725711.14/20.8,4 | 2 | 2 | 30 | |||
| 31 | Болт M8-6gx16.56.019 | БолтМ8-6gх16.56.019 | 1 | 1 | 31 | |||
| 32 | Трубка 15/12 DIN 74324 | Трубка15/12DIN74324 | 32 | |||||
| 33 | Кутовий фітинг | Фитингугловой | 3 | 3 | 33 | |||
| 34 | Трубка | Трубка15/12 | 34 | |||||
| 35 | Регулятор тиску | Регулятордавления | 1 | 1 | 35 | |||
| 36 | Кронштейн | 744Р1С-3500030-1 | 1 | 1 | 36 | |||
| 37 | Захисний клапан | 100-3515210 | 1 | 1 | 37 | |||
| 38 | Диск | Шайба16.01.019 | 4 | 4 | 38 | |||
| 39 | Шайба | ГОСТ6402-70 | 4 | 4 | 39 | |||
| 40 | гвинт | ГОСТ7808-70 | 4 | 4 | 40 | |||
| 41 | Диск | Шайба8.01.019 | 10 | 10 | 41 | |||
| 43 | Горизонтальний трійник | D2062М16х1,5-М22х1,5 | 2 | 2 | 43 | |||
| 46 | Вертикальний трійник | 942210-М16х1,5 | 3 | 3 | 46 | |||
| 49 | Кронштейн | 744-3500200-1 | 1 | 1 | 49 | |||
| 51 | Прискорювальний клапан | 11.3518010 | 1 | 1 | 51 | |||
| 52 | Прокладка 16М1 | Прокладка16М1 | 3 | 3 | 52 | |||
| 53 | Клапан контрольного виходу | VPCМ16х1,5-М16х1,5 | 3 | 3 | 53 | |||
| 55 | Прокладка 22М1 | Прокладка22М1 | 15 | 15 | 55 | |||
| 56 | Стрічка | 744Р1С-3500040 | 1 | 1 | 56 | |||
| 57 | Ресивер | 53205-3513015 | 3 | 3 | 57 | |||
| 58 | Стрічка | 744Р-3500260-1 | 2 | 2 | 58 | |||
| 59 | Кран для зливу конденсату | 11.3513110-10 | 3 | 3 | 59 | |||
| 60 | Винт 2В М 6-6g12.48.019 | ВинтВ2М6-6g12.48.019 | 2 | 2 | 60 | |||
| 61 | Гальмівний кран зворотної дії з ручним керуванням | 100-3537010 | 1 | 1 | 61 | |||
| 62 | Кронштейн | 2765020-35.00.140 | 1 | 1 | 62 | |||
| 63 | Штуцер | 744Р1-3500067 | 2 | 2 | 63 | |||
| 64 | Прокладка 14М1 | Прокладка14М1 | 2 | 2 | 64 | |||
| 65 | Накидна гайка | 2256010-35.00.087-03 | 1 | 1 | 65 | |||
| 66 | Болт M6-8gх16.56.019 | БолтМ6-8gх16.56.019 | 2 | 2 | 66 | |||
| 67 | Диск 6.65G.05 | Шайба6.65Г.05 | 2 | 2 | 67 | |||
| 68 | Диск | Шайба6.01.019 | 2 | 2 | 68 | |||
| 71 | Гальмівний кран зворотної дії з ручним керуванням | 11.3537410-10 | 1 | 1 | 71 | |||
| 75 | Прямий фітинг | 951210-М16х1,5 | 17 | 17 | 75 | |||
| 76 | Затор | 2765060-35.00.029 | 2 | 2 | 76 | |||
| 77 | __NT__0__ Двосекційний гальмівний кран з педаллю | 11.3514308 | 1 | 1 | 77 | |||
| 78 | Штуцер | 2765060-3500031 | 3 | 3 | 78 | |||
| 79 | Кутовий фітинг | 9502-10-М22х1,5 | 8 | 8 | 79 | |||
| 84 | Пластиковий ремінець | Ремешок | 5 | 5 | 84 |
