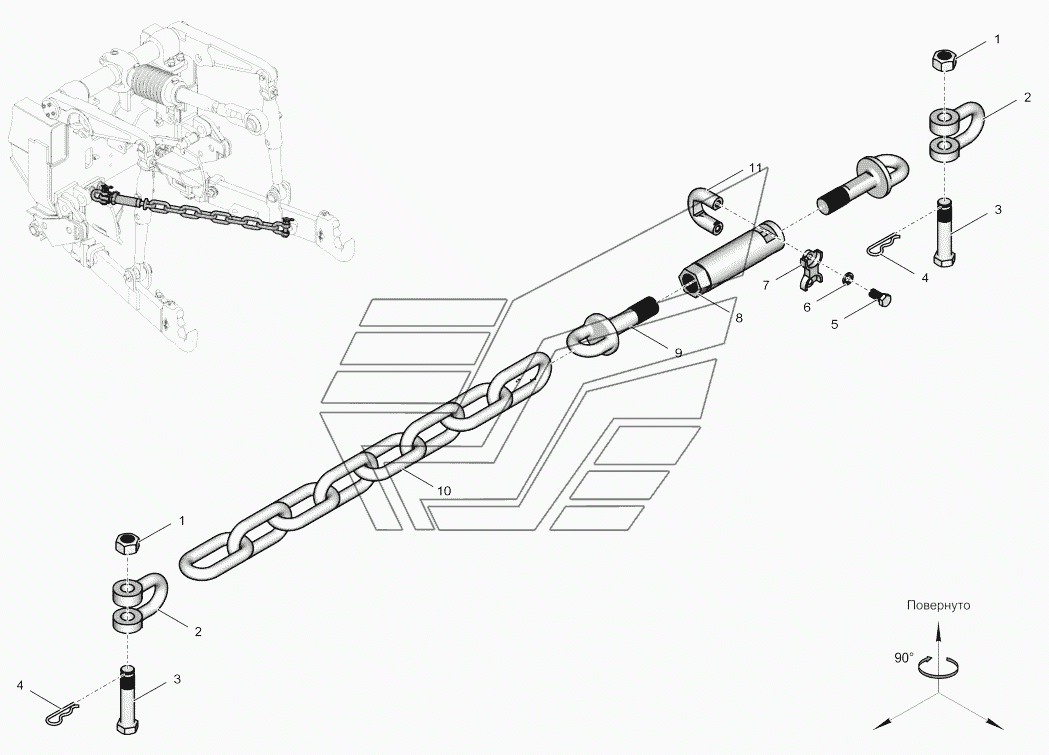

700.46.28.290-1 Горизонтальний розріз
100%
Назва деталі
Гайка М20-6Н.8С.019
Заводський номер
ГайкаМ20-6Н.8С.019
Кількість на модель
2
№
1
Назва деталі
Підрозділ
Заводський номер
700А.46.28.071
Кількість на модель
2
№
2
Назва деталі
Ось
Заводський номер
700А.46.28.088
Кількість на модель
2
№
3
Назва деталі
Фіксатор
Заводський номер
700А.46.28.067
Кількість на модель
2
№
4
Назва деталі
Болт M12-6gx25.56.019
Заводський номер
БолтМ12-6gx25.56.019
Кількість на модель
2
№
5
Назва деталі
Диск 12.65G.05
Заводський номер
Шайба12.65Г.05
Кількість на модель
2
№
6
Назва деталі
Кришка
Заводський номер
700А.46.28.273
Кількість на модель
1
№
7
Назва деталі
Стяжна трубка
Заводський номер
700.46.28.164-2
Кількість на модель
1
№
8
Назва деталі
Гвинт
Заводський номер
700А.46.28.163
Кількість на модель
1
№
9
Назва деталі
Ланцюг
Заводський номер
700.46.28.330-2
Кількість на модель
1
№
10
Назва деталі
Хомут
Заводський номер
700.46.28.228-2
Кількість на модель
1
№
11
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гайка М20-6Н.8С.019 | ГайкаМ20-6Н.8С.019 | 2 | 2 | 1 | |||
| 2 | Підрозділ | 700А.46.28.071 | 2 | 2 | 2 | |||
| 3 | Ось | 700А.46.28.088 | 2 | 2 | 3 | |||
| 4 | Фіксатор | 700А.46.28.067 | 2 | 2 | 4 | |||
| 5 | Болт M12-6gx25.56.019 | БолтМ12-6gx25.56.019 | 2 | 2 | 5 | |||
| 6 | Диск 12.65G.05 | Шайба12.65Г.05 | 2 | 2 | 6 | |||
| 7 | Кришка | 700А.46.28.273 | 1 | 1 | 7 | |||
| 8 | Стяжна трубка | 700.46.28.164-2 | 1 | 1 | 8 | |||
| 9 | Гвинт | 700А.46.28.163 | 1 | 1 | 9 | |||
| 10 | Ланцюг | 700.46.28.330-2 | 1 | 1 | 10 | |||
| 11 | Хомут | 700.46.28.228-2 | 1 | 1 | 11 |
