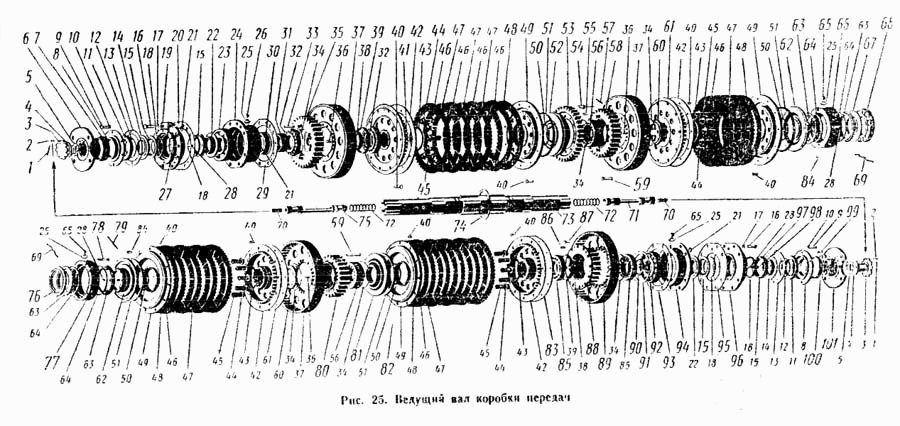

Ведучий вал коробки передач
100%
Назва деталі
Ведучий вал у зборі
Заводський номер
700А.17.01.010
Кількість на модель
1
№
Назва деталі
Шестерня в зборі
Заводський номер
700А.17.01.090
Кількість на модель
1
№
Назва деталі
Шестерня в зборі
Заводський номер
700А.17.01.100
Кількість на модель
1
№
Назва деталі
Шестерня в зборі
Заводський номер
700А.17.01.070
Кількість на модель
1
№
Назва деталі
Шестерня в зборі
Заводський номер
700А.17.01.080
Кількість на модель
1
№
Назва деталі
Фланець у зборі
Заводський номер
700.17.01.560
Кількість на модель
1
№
Назва деталі
Ліва опора у зборі
Заводський номер
700.17.01.020
Кількість на модель
1
№
Назва деталі
Кришка у зборі
Заводський номер
700.17.01.040-1
Кількість на модель
2
№
Назва деталі
Коробка передач
Заводський номер
700.17.01.000-1
Кількість на модель
1
№
Назва деталі
Кільце Н1-20х16-2 ГОСТ 9833-61
Заводський номер
Кольцо Н1-20Х16-2 ГОСТ 9833-61
Кількість на модель
6
№
Назва деталі
Кільце
Заводський номер
700.17.01.361-1
Кількість на модель
1
№
Назва деталі
Кільце
Заводський номер
700.17.01.361-3
Кількість на модель
1
№
Назва деталі
Натискний диск у зборі
Заводський номер
700А.17.01.060-1
Кількість на модель
4
№
Назва деталі
Дріт КО 1,6Х360 мм ГОСТ 792-67
Заводський номер
Проволока КО 1,6Х360 мм ГОСТ 792-67
Кількість на модель
2
№
1
Назва деталі
Гвинт
Заводський номер
700.17.01.428
Кількість на модель
2
№
2
Назва деталі
Гайка
Заводський номер
700.17.01.021-1
Кількість на модель
2
№
3
Назва деталі
Ущільнювальне кільце
Заводський номер
700.17.01.399
Кількість на модель
2
№
4
Назва деталі
Диск
Заводський номер
700.17.01.408
Кількість на модель
12
№
5
Назва деталі
Фланець
Заводський номер
700.17.01.319
Кількість на модель
1
№
6
Назва деталі
Відбивач
Заводський номер
700.17.01.322
Кількість на модель
1
№
7
Назва деталі
Кришка
Заводський номер
700.17.01.016-1
Кількість на модель
9
№
8
Назва деталі
Ущільнювач ЛК БСК-75-100-12/14
Заводський номер
Уплотнение ЛК БСК-75-100-12/14
Кількість на модель
3
№
11
Назва деталі
Пружина АСК-75-2
Заводський номер
Пружина АСК-75-2
Кількість на модель
3
№
12
Назва деталі
Прокладка
Заводський номер
700.17.01.068
Кількість на модель
2
№
13
Назва деталі
Кільце
Заводський номер
700.17.01.024-2
Кількість на модель
2
№
14
Назва деталі
Ущільнювальне кільце
Заводський номер
700.17.01.023-2
Кількість на модель
4
№
15
Назва деталі
Болт M7808-6212×__NT__3__ ГОСТ 40-021
Заводський номер
Болт М12Х40-021 ГОСТ 7808-62
Кількість на модель
8
№
16
Назва деталі
Пружинна шайба 12Н ГОСТ 6402-61
Заводський номер
Шайба пружинная 12Н ГОСТ 6402-61
Кількість на модель
72
№
17
Назва деталі
Манжета
Заводський номер
700.17.01.324-1
Кількість на модель
5
№
18
Назва деталі
Ліва обойма у зборі
Заводський номер
700.17.01.030-1
Кількість на модель
1
№
19
Назва деталі
Прокладка
Заводський номер
700.17.01.071-1
Кількість на модель
1
№
20
Назва деталі
Роликовий підшипник 2312К ГОСТ 8328-57
Заводський номер
Роликоподшипник 2312К ГОСТ 8328-57
Кількість на модель
2
№
21
Назва деталі
Втулка з ущільнювачем
Заводський номер
700.17.01.022-2
Кількість на модель
2
№
22
Назва деталі
Кульковий підшипник ГОСТ 312
Заводський номер
Шарикоподшипник 312 ГОСТ 8338-57
Кількість на модель
1
№
23
Назва деталі
Ліва опора
Заводський номер
700.17.01.012
Кількість на модель
1
№
24
Назва деталі
Ущільнювальне кільце
Заводський номер
700.17.01.027
Кількість на модель
4
№
25
Назва деталі
Втулка
Заводський номер
700.17.01.429
Кількість на модель
2
№
26
Назва деталі
Установчий гвинт
Заводський номер
700.17.01.025-1
Кількість на модель
8
№
28
Назва деталі
Прокладка
Заводський номер
700.17.01.071-2
Кількість на модель
1
№
29
Назва деталі
Втулка
Заводський номер
700.17.01.013-1
Кількість на модель
1
№
30
Назва деталі
Розпірна втулка
Заводський номер
700.17.01.026-4
Кількість на модель
1
№
31
Назва деталі
Розпірна втулка
Заводський номер
700.17.01.026-5
Кількість на модель
1
№
31
Назва деталі
Розпірна втулка
Заводський номер
700.17.01.026-3
Кількість на модель
1
№
31
Назва деталі
Роликовий підшипник 12212К ГОСТ 8328-57
Заводський номер
Роликоподшипник 12212К ГОСТ 8328-57
Кількість на модель
2
№
32
Назва деталі
Заклепка
Заводський номер
700.17.01.433-01
Кількість на модель
12
№
33
Назва деталі
Шестерня
Заводський номер
700А.17.01.039
Кількість на модель
1
№
35
Назва деталі
Штифт
Заводський номер
700.17.01.431
Кількість на модель
18
№
36
Назва деталі
Зовнішній барабан
Заводський номер
700А.17.01.041
Кількість на модель
3
№
37
Назва деталі
Розпірне кільце
Заводський номер
700.17.01.028
Кількість на модель
2
№
38
Назва деталі
Проміжне кільце
Заводський номер
700.17.01.029
Кількість на модель
2
№
39
Назва деталі
Заклепка 18х10300-68 ГОСТ 6
Заводський номер
Заклепка 6Х18 ГОСТ 10300-68
Кількість на модель
11
№
40
Назва деталі
Лівий барабан
Заводський номер
700А.17.01.032
Кількість на модель
1
№
41
Назва деталі
Кільце
Заводський номер
700.17.01.106-3
Кількість на модель
1
№
42
Назва деталі
Ущільнювальне кільце
Заводський номер
700.17.01.458-1
Кількість на модель
4
№
43
Назва деталі
Склянка
Заводський номер
700.17.01.033-1
Кількість на модель
44
№
44
Назва деталі
Пружина
Заводський номер
700А.17.01.034
Кількість на модель
45
№
45
Назва деталі
Диск
Заводський номер
700А.17.01.037
Кількість на модель
24
№
46
Назва деталі
Диск
Заводський номер
700А.17.01.038-5
Кількість на модель
20
№
47
Назва деталі
Диск
Заводський номер
700А.17.01.036-1
Кількість на модель
4
№
48
Назва деталі
Натискний диск
Заводський номер
700А.17.01.035-1
Кількість на модель
4
№
49
Назва деталі
Ущільнювальне кільце
Заводський номер
700.17.01.459
Кількість на модель
8
№
51
Назва деталі
Лівий диск
Заводський номер
700А.17.01.042
Кількість на модель
1
№
52
Назва деталі
Шестерня
Заводський номер
700А.17.01.043
Кількість на модель
1
№
53
Назва деталі
Кульковий підшипник ГОСТ 114
Заводський номер
Шарикоподшипник 114 ГОСТ 8338-57
Кількість на модель
4
№
56
Назва деталі
Дріт КО 1,6Х500 мм ГОСТ 792-67
Заводський номер
Проволока КО 1,6Х500 мм ГОСТ 792-67
Кількість на модель
1
№
57
Назва деталі
Шестерня
Заводський номер
700А.17.01.031
Кількість на модель
1
№
58
Назва деталі
Заклепка
Заводський номер
700.17.01.433-02
Кількість на модель
73
№
59
Назва деталі
Гайка
Заводський номер
700А.17.01.048
Кількість на модель
2
№
60
Назва деталі
Середній барабан
Заводський номер
700А.17.01.047
Кількість на модель
2
№
61
Назва деталі
СЕРЕДНІЙ ДИСК
Заводський номер
700А.17.01.049
Кількість на модель
2
№
62
Назва деталі
Ущільнювальне кільце
Заводський номер
700.17.01.051-2
Кількість на модель
4
№
63
Назва деталі
Манжета
Заводський номер
700.17.01.324-2
Кількість на модель
4
№
64
Назва деталі
Втулка
Заводський номер
700.17.01.062
Кількість на модель
3
№
65
Назва деталі
__NT__0__ Середня опора у зборі
Заводський номер
700.17.01.130-1
Кількість на модель
1
№
66
Назва деталі
Кільце
Заводський номер
700.17.01.052-2
Кількість на модель
1
№
67
Назва деталі
Роликовий підшипник 2216К ГОСТ 8328-57
Заводський номер
Роликоподшипник 2216К ГОСТ 8328-57
Кількість на модель
1
№
68
Назва деталі
Шовковий кручений шнур №1
Заводський номер
Шнур шелковый крученый №1
Кількість на модель
2
№
69
Назва деталі
Пружина
Заводський номер
700.17.01.343
Кількість на модель
5
№
70
Назва деталі
Нафтопровід
Заводський номер
700.17.01.710-02
Кількість на модель
1
№
71
Назва деталі
Ведучий вал
Заводський номер
700.17.01.011-3
Кількість на модель
1
№
73
Назва деталі
Півкільце
Заводський номер
700.17.01.365
Кількість на модель
2
№
74
Назва деталі
Нафтопровід
Заводський номер
700.17.01.710-01
Кількість на модель
1
№
75
Назва деталі
Кільце
Заводський номер
700.17.01.366
Кількість на модель
1
№
76
Назва деталі
Кришка у зборі
Заводський номер
700.17.01.590
Кількість на модель
1
№
77
Назва деталі
Дріт КО 1,6Х300 мм ГОСТ 792-67
Заводський номер
Проволока КО 1,6Х300 мм ГОСТ 792-67
Кількість на модель
1
№
79
Назва деталі
Шестерня
Заводський номер
700А.17.01.045
Кількість на модель
1
№
80
Назва деталі
Правий диск
Заводський номер
700А.17.01.057
Кількість на модель
1
№
81
Назва деталі
Правий барабан
Заводський номер
700А.17.01.058
Кількість на модель
1
№
83
Назва деталі
Заглушка
Заводський номер
700.17.01.204
Кількість на модель
20
№
84
Назва деталі
Роликоподшипник 4221 2Л ГОСТ 8328-57
Заводський номер
Роликоподшипник 4221 2Л ГОСТ 8328-57
Кількість на модель
2
№
85
Назва деталі
Штифт
Заводський номер
700.17.01.432
Кількість на модель
6
№
86
Назва деталі
Заклепка 25х10300-68 ГОСТ 8
Заводський номер
Заклепка 8Х25 ГОСТ 10300-68
Кількість на модель
12
№
87
Назва деталі
Шестерня
Заводський номер
700А.17.01.056
Кількість на модель
1
№
88
Назва деталі
Зовнішній барабан
Заводський номер
700А.17.01.055
Кількість на модель
1
№
89
Назва деталі
Кільце
Заводський номер
700.17.01.361-2
Кількість на модель
1
№
90
Назва деталі
Прокладка
Заводський номер
700.17.01.114
Кількість на модель
1
№
93
Назва деталі
Обойма
Заводський номер
700.17.01.018-2
Кількість на модель
1
№
94
Назва деталі
Прокладка
Заводський номер
700.17.01.368
Кількість на модель
1
№
95
Назва деталі
Фланець у зборі
Заводський номер
700.17.01.110-1
Кількість на модель
1
№
96
Назва деталі
Прокладка
Заводський номер
700.17.01.117
Кількість на модель
4
№
97
Назва деталі
Гвинт
Заводський номер
700.17.01.044
Кількість на модель
2
№
98
Назва деталі
Заклепка 20х10299-68 ГОСТ 5
Заводський номер
Заклепка 5Х20 ГОСТ 10299-68
Кількість на модель
4
№
99
Назва деталі
Відбивач
Заводський номер
700.17.01.323
Кількість на модель
1
№
100
Назва деталі
Фланець
Заводський номер
700.17.01.019-1
Кількість на модель
1
№
101
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Ведучий вал у зборі | 700А.17.01.010 | 1 | 1 | |||||
| Шестерня в зборі | 700А.17.01.090 | 1 | 1 | |||||
| Шестерня в зборі | 700А.17.01.100 | 1 | 1 | |||||
| Шестерня в зборі | 700А.17.01.070 | 1 | 1 | |||||
| Шестерня в зборі | 700А.17.01.080 | 1 | 1 | |||||
| Фланець у зборі | 700.17.01.560 | 1 | 1 | |||||
| Ліва опора у зборі | 700.17.01.020 | 1 | 1 | |||||
| Кришка у зборі | 700.17.01.040-1 | 2 | 2 | |||||
| Коробка передач | 700.17.01.000-1 | 1 | 1 | |||||
| Кільце Н1-20х16-2 ГОСТ 9833-61 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | 6 | 6 | |||||
| Кільце | 700.17.01.361-1 | 1 | 1 | |||||
| Кільце | 700.17.01.361-3 | 1 | 1 | |||||
| Натискний диск у зборі | 700А.17.01.060-1 | 4 | 4 | |||||
| 1 | Дріт КО 1,6Х360 мм ГОСТ 792-67 | Проволока КО 1,6Х360 мм ГОСТ 792-67 | 2 | 2 | 1 | |||
| 2 | Гвинт | 700.17.01.428 | 2 | 2 | 2 | |||
| 3 | Гайка | 700.17.01.021-1 | 2 | 2 | 3 | |||
| 4 | Ущільнювальне кільце | 700.17.01.399 | 2 | 2 | 4 | |||
| 5 | Диск | 700.17.01.408 | 12 | 12 | 5 | |||
| 6 | Фланець | 700.17.01.319 | 1 | 1 | 6 | |||
| 7 | Відбивач | 700.17.01.322 | 1 | 1 | 7 | |||
| 8 | Кришка | 700.17.01.016-1 | 9 | 9 | 8 | |||
| 11 | Ущільнювач ЛК БСК-75-100-12/14 | Уплотнение ЛК БСК-75-100-12/14 | 3 | 3 | 11 | |||
| 12 | Пружина АСК-75-2 | Пружина АСК-75-2 | 3 | 3 | 12 | |||
| 13 | Прокладка | 700.17.01.068 | 2 | 2 | 13 | |||
| 14 | Кільце | 700.17.01.024-2 | 2 | 2 | 14 | |||
| 15 | Ущільнювальне кільце | 700.17.01.023-2 | 4 | 4 | 15 | |||
| 16 | Болт M7808-6212×__NT__3__ ГОСТ 40-021 | Болт М12Х40-021 ГОСТ 7808-62 | 8 | 8 | 16 | |||
| 17 | Пружинна шайба 12Н ГОСТ 6402-61 | Шайба пружинная 12Н ГОСТ 6402-61 | 72 | 72 | 17 | |||
| 18 | Манжета | 700.17.01.324-1 | 5 | 5 | 18 | |||
| 19 | Ліва обойма у зборі | 700.17.01.030-1 | 1 | 1 | 19 | |||
| 20 | Прокладка | 700.17.01.071-1 | 1 | 1 | 20 | |||
| 21 | Роликовий підшипник 2312К ГОСТ 8328-57 | Роликоподшипник 2312К ГОСТ 8328-57 | 2 | 2 | 21 | |||
| 22 | Втулка з ущільнювачем | 700.17.01.022-2 | 2 | 2 | 22 | |||
| 23 | Кульковий підшипник ГОСТ 312 | Шарикоподшипник 312 ГОСТ 8338-57 | 1 | 1 | 23 | |||
| 24 | Ліва опора | 700.17.01.012 | 1 | 1 | 24 | |||
| 25 | Ущільнювальне кільце | 700.17.01.027 | 4 | 4 | 25 | |||
| 26 | Втулка | 700.17.01.429 | 2 | 2 | 26 | |||
| 28 | Установчий гвинт | 700.17.01.025-1 | 8 | 8 | 28 | |||
| 29 | Прокладка | 700.17.01.071-2 | 1 | 1 | 29 | |||
| 30 | Втулка | 700.17.01.013-1 | 1 | 1 | 30 | |||
| 31 | Розпірна втулка | 700.17.01.026-4 | 1 | 1 | 31 | |||
| 31 | Розпірна втулка | 700.17.01.026-5 | 1 | 1 | 31 | |||
| 31 | Розпірна втулка | 700.17.01.026-3 | 1 | 1 | 31 | |||
| 32 | Роликовий підшипник 12212К ГОСТ 8328-57 | Роликоподшипник 12212К ГОСТ 8328-57 | 2 | 2 | 32 | |||
| 33 | Заклепка | 700.17.01.433-01 | 12 | 12 | 33 | |||
| 35 | Шестерня | 700А.17.01.039 | 1 | 1 | 35 | |||
| 36 | Штифт | 700.17.01.431 | 18 | 18 | 36 | |||
| 37 | Зовнішній барабан | 700А.17.01.041 | 3 | 3 | 37 | |||
| 38 | Розпірне кільце | 700.17.01.028 | 2 | 2 | 38 | |||
| 39 | Проміжне кільце | 700.17.01.029 | 2 | 2 | 39 | |||
| 40 | Заклепка 18х10300-68 ГОСТ 6 | Заклепка 6Х18 ГОСТ 10300-68 | 11 | 11 | 40 | |||
| 41 | Лівий барабан | 700А.17.01.032 | 1 | 1 | 41 | |||
| 42 | Кільце | 700.17.01.106-3 | 1 | 1 | 42 | |||
| 43 | Ущільнювальне кільце | 700.17.01.458-1 | 4 | 4 | 43 | |||
| 44 | Склянка | 700.17.01.033-1 | 44 | 44 | 44 | |||
| 45 | Пружина | 700А.17.01.034 | 45 | 45 | 45 | |||
| 46 | Диск | 700А.17.01.037 | 24 | 24 | 46 | |||
| 47 | Диск | 700А.17.01.038-5 | 20 | 20 | 47 | |||
| 48 | Диск | 700А.17.01.036-1 | 4 | 4 | 48 | |||
| 49 | Натискний диск | 700А.17.01.035-1 | 4 | 4 | 49 | |||
| 51 | Ущільнювальне кільце | 700.17.01.459 | 8 | 8 | 51 | |||
| 52 | Лівий диск | 700А.17.01.042 | 1 | 1 | 52 | |||
| 53 | Шестерня | 700А.17.01.043 | 1 | 1 | 53 | |||
| 56 | Кульковий підшипник ГОСТ 114 | Шарикоподшипник 114 ГОСТ 8338-57 | 4 | 4 | 56 | |||
| 57 | Дріт КО 1,6Х500 мм ГОСТ 792-67 | Проволока КО 1,6Х500 мм ГОСТ 792-67 | 1 | 1 | 57 | |||
| 58 | Шестерня | 700А.17.01.031 | 1 | 1 | 58 | |||
| 59 | Заклепка | 700.17.01.433-02 | 73 | 73 | 59 | |||
| 60 | Гайка | 700А.17.01.048 | 2 | 2 | 60 | |||
| 61 | Середній барабан | 700А.17.01.047 | 2 | 2 | 61 | |||
| 62 | СЕРЕДНІЙ ДИСК | 700А.17.01.049 | 2 | 2 | 62 | |||
| 63 | Ущільнювальне кільце | 700.17.01.051-2 | 4 | 4 | 63 | |||
| 64 | Манжета | 700.17.01.324-2 | 4 | 4 | 64 | |||
| 65 | Втулка | 700.17.01.062 | 3 | 3 | 65 | |||
| 66 | __NT__0__ Середня опора у зборі | 700.17.01.130-1 | 1 | 1 | 66 | |||
| 67 | Кільце | 700.17.01.052-2 | 1 | 1 | 67 | |||
| 68 | Роликовий підшипник 2216К ГОСТ 8328-57 | Роликоподшипник 2216К ГОСТ 8328-57 | 1 | 1 | 68 | |||
| 69 | Шовковий кручений шнур №1 | Шнур шелковый крученый №1 | 2 | 2 | 69 | |||
| 70 | Пружина | 700.17.01.343 | 5 | 5 | 70 | |||
| 71 | Нафтопровід | 700.17.01.710-02 | 1 | 1 | 71 | |||
| 73 | Ведучий вал | 700.17.01.011-3 | 1 | 1 | 73 | |||
| 74 | Півкільце | 700.17.01.365 | 2 | 2 | 74 | |||
| 75 | Нафтопровід | 700.17.01.710-01 | 1 | 1 | 75 | |||
| 76 | Кільце | 700.17.01.366 | 1 | 1 | 76 | |||
| 77 | Кришка у зборі | 700.17.01.590 | 1 | 1 | 77 | |||
| 79 | Дріт КО 1,6Х300 мм ГОСТ 792-67 | Проволока КО 1,6Х300 мм ГОСТ 792-67 | 1 | 1 | 79 | |||
| 80 | Шестерня | 700А.17.01.045 | 1 | 1 | 80 | |||
| 81 | Правий диск | 700А.17.01.057 | 1 | 1 | 81 | |||
| 83 | Правий барабан | 700А.17.01.058 | 1 | 1 | 83 | |||
| 84 | Заглушка | 700.17.01.204 | 20 | 20 | 84 | |||
| 85 | Роликоподшипник 4221 2Л ГОСТ 8328-57 | Роликоподшипник 4221 2Л ГОСТ 8328-57 | 2 | 2 | 85 | |||
| 86 | Штифт | 700.17.01.432 | 6 | 6 | 86 | |||
| 87 | Заклепка 25х10300-68 ГОСТ 8 | Заклепка 8Х25 ГОСТ 10300-68 | 12 | 12 | 87 | |||
| 88 | Шестерня | 700А.17.01.056 | 1 | 1 | 88 | |||
| 89 | Зовнішній барабан | 700А.17.01.055 | 1 | 1 | 89 | |||
| 90 | Кільце | 700.17.01.361-2 | 1 | 1 | 90 | |||
| 93 | Прокладка | 700.17.01.114 | 1 | 1 | 93 | |||
| 94 | Обойма | 700.17.01.018-2 | 1 | 1 | 94 | |||
| 95 | Прокладка | 700.17.01.368 | 1 | 1 | 95 | |||
| 96 | Фланець у зборі | 700.17.01.110-1 | 1 | 1 | 96 | |||
| 97 | Прокладка | 700.17.01.117 | 4 | 4 | 97 | |||
| 98 | Гвинт | 700.17.01.044 | 2 | 2 | 98 | |||
| 99 | Заклепка 20х10299-68 ГОСТ 5 | Заклепка 5Х20 ГОСТ 10299-68 | 4 | 4 | 99 | |||
| 100 | Відбивач | 700.17.01.323 | 1 | 1 | 100 | |||
| 101 | Фланець | 700.17.01.019-1 | 1 | 1 | 101 |
