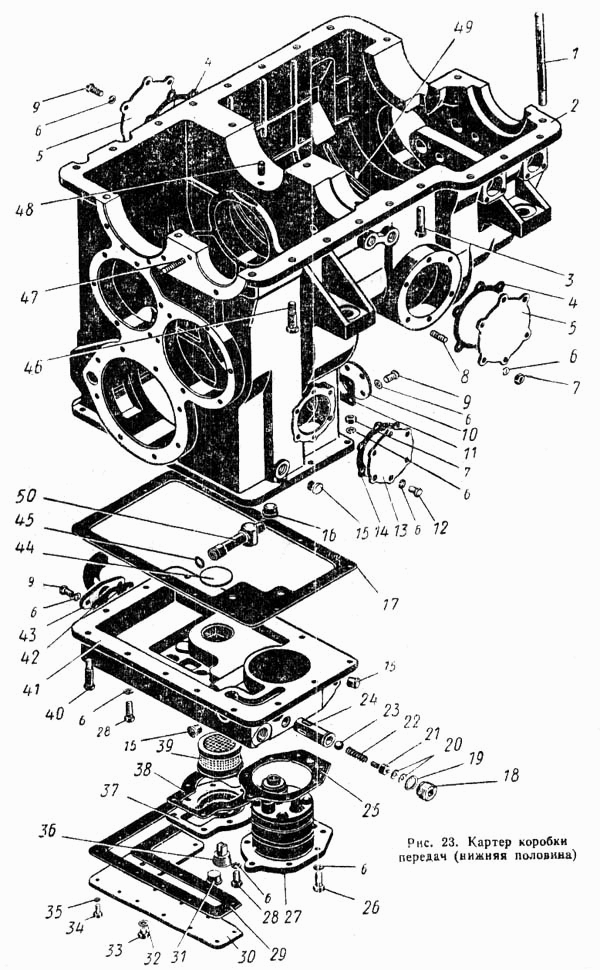

Корпус коробки передач (нижня половина)
100%
Назва деталі
Ведучий вал у зборі
Заводський номер
700А.17.01.010
Кількість на модель
1
№
Назва деталі
Картер, нижня частина у зборі
Заводський номер
700.17.01.180-1
Кількість на модель
1
№
Назва деталі
Коробка передач
Заводський номер
700.17.01.000-1
Кількість на модель
1
№
Назва деталі
Ліва опора у зборі
Заводський номер
700.17.01.020
Кількість на модель
1
№
Назва деталі
Піддон у зборі
Заводський номер
700.17.01.470
Кількість на модель
1
№
Назва деталі
Шпилька
Заводський номер
700.17.01.363-1
Кількість на модель
8
№
1
Назва деталі
Картер, нижня частина
Заводський номер
700.17.01.255-2
Кількість на модель
1
№
2
Назва деталі
Болт M14x1,5x60-021 ГОСТ 7811-62
Заводський номер
Болт М14Х1,5Х60-021 ГОСТ 7811-62
Кількість на модель
14
№
3
Назва деталі
Прокладка
Заводський номер
700.17.01.404-01
Кількість на модель
2
№
4
Назва деталі
Кришка
Заводський номер
700.17.01.135-1
Кількість на модель
2
№
5
Назва деталі
Пружинна шайба 10Н ГОСТ 6402-61
Заводський номер
Шайба пружинная 10Н ГОСТ 6402-61
Кількість на модель
№
6
Назва деталі
Гайка М10-011 ГОСТ 5927-62
Заводський номер
Гайка М10-011 ГОСТ 5927-62
Кількість на модель
13
№
7
Назва деталі
Шпилька
Заводський номер
700.17.01.409
Кількість на модель
6
№
8
Назва деталі
Болт M7808-6210×__NT__3__ ГОСТ 20-021
Заводський номер
Болт М10Х20-021 ГОСТ 7808-62
Кількість на модель
17
№
9
Назва деталі
Кришка
Заводський номер
700.17.01.311
Кількість на модель
1
№
10
Назва деталі
Прокладка
Заводський номер
700.17.01.251-1
Кількість на модель
3
№
11
Назва деталі
Болт M7808-6210×__NT__3__ ГОСТ 18-021
Заводський номер
Болт М10Х18-021 ГОСТ 7808-62
Кількість на модель
6
№
12
Назва деталі
Кришка
Заводський номер
700.17.01.422
Кількість на модель
1
№
13
Назва деталі
Прокладка
Заводський номер
700.17.01.404-02
Кількість на модель
1
№
14
Назва деталі
Заглушка
Заводський номер
700.17.02.017
Кількість на модель
6
№
15
Назва деталі
Заглушка
Заводський номер
700.17.01.115-1
Кількість на модель
1
№
16
Назва деталі
Прокладка
Заводський номер
700.17.01.344
Кількість на модель
1
№
17
Назва деталі
Затор
Заводський номер
700.17.01.342-1
Кількість на модель
1
№
18
Назва деталі
Прокладка 22х32
Заводський номер
Прокладка 22Х32
Кількість на модель
1
№
19
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 6-001 ГОСТ 11371-68
Кількість на модель
5
№
20
Назва деталі
Стрижень
Заводський номер
700.17.01.341
Кількість на модель
3
№
21
Назва деталі
Пружина
Заводський номер
700.17.01.343
Кількість на модель
5
№
22
Назва деталі
Кулька БV 16 мм Н ГОСТ 3722-50
Заводський номер
Шарик БV 16 мм Н ГОСТ 3722-50
Кількість на модель
1
№
23
Назва деталі
Втулка
Заводський номер
700.17.01.339
Кількість на модель
1
№
24
Назва деталі
Прокладка
Заводський номер
700.17.01.403
Кількість на модель
1
№
25
Назва деталі
Болт M7808-6210×__NT__3__ ГОСТ 25-011
Заводський номер
Болт М10Х25-011 ГОСТ 7808-62
Кількість на модель
42
№
26
Назва деталі
Насос у зборі
Заводський номер
700.17.04.000
Кількість на модель
1
№
27
Назва деталі
Болт M7803-0210×__NT__3__ ГОСТ 35-021
Заводський номер
Болт М10Х35-021 ГОСТ 7803-02
Кількість на модель
14
№
28
Назва деталі
Прокладка
Заводський номер
700.17.01.235-1
Кількість на модель
1
№
29
Назва деталі
Кришка
Заводський номер
700.17.01.234-1
Кількість на модель
1
№
30
Назва деталі
Заглушка
Заводський номер
700.17.01.349
Кількість на модель
1
№
31
Назва деталі
Прокладка 10х16
Заводський номер
Прокладка 10Х16
Кількість на модель
5
№
32
Назва деталі
Шестигранна пробка М10Х1
Заводський номер
Пробка шестигранная М10Х1
Кількість на модель
5
№
33
Назва деталі
Кільце Н1-20х16-2 ГОСТ 9833-61
Заводський номер
Кольцо Н1-20Х16-2 ГОСТ 9833-61
Кількість на модель
8
№
34
Назва деталі
Заглушка в зборі
Заводський номер
700.17.01.410
Кількість на модель
1
№
36
Назва деталі
Кришка
Заводський номер
700.17.01.222-1
Кількість на модель
1
№
37
Назва деталі
Прокладка
Заводський номер
700.17.01.279-1
Кількість на модель
1
№
38
Назва деталі
Сітка в зборі
Заводський номер
700.17.01.400
Кількість на модель
1
№
39
Назва деталі
Призонний болт
Заводський номер
700.17.01.333
Кількість на модель
2
№
40
Назва деталі
Картер (піддон)
Заводський номер
700.17.01.173
Кількість на модель
1
№
41
Назва деталі
Прокладка
Заводський номер
700.17.01.286-1
Кількість на модель
1
№
42
Назва деталі
Труба в зборі
Заводський номер
700.17.01.460-2
Кількість на модель
1
№
43
Назва деталі
Заглушка 65 ГОСТ 3111-67
Заводський номер
Заглушка 65 ГОСТ 3111-67
Кількість на модель
2
№
44
Назва деталі
Кільце Н1-22 Х18-4 ГОСТ 9833-61
Заводський номер
Кольцо Н1-22 Х18-4 ГОСТ 9833-61
Кількість на модель
6
№
45
Назва деталі
Призонний болт
Заводський номер
700.17.01.278
Кількість на модель
2
№
46
Назва деталі
Шпилька БМ10Х35 (12/26) 021 ГОСТ 11765- 6С
Заводський номер
Шпилька БМ10Х35 (12/26) 021 ГОСТ 11765
Кількість на модель
4
№
47
Назва деталі
Циліндричний штифт 12Пр2/2аХ25 ГОСТ 3125- 60
Заводський номер
Штифт цилиндрический 12Пр2/2аХ25 ГОСТ 31
Кількість на модель
1
№
48
Назва деталі
Нафтопровід
Заводський номер
700.17.01.321
Кількість на модель
1
№
50
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Ведучий вал у зборі | 700А.17.01.010 | 1 | 1 | |||||
| Картер, нижня частина у зборі | 700.17.01.180-1 | 1 | 1 | |||||
| Коробка передач | 700.17.01.000-1 | 1 | 1 | |||||
| Ліва опора у зборі | 700.17.01.020 | 1 | 1 | |||||
| Піддон у зборі | 700.17.01.470 | 1 | 1 | |||||
| 1 | Шпилька | 700.17.01.363-1 | 8 | 8 | 1 | |||
| 2 | Картер, нижня частина | 700.17.01.255-2 | 1 | 1 | 2 | |||
| 3 | Болт M14x1,5x60-021 ГОСТ 7811-62 | Болт М14Х1,5Х60-021 ГОСТ 7811-62 | 14 | 14 | 3 | |||
| 4 | Прокладка | 700.17.01.404-01 | 2 | 2 | 4 | |||
| 5 | Кришка | 700.17.01.135-1 | 2 | 2 | 5 | |||
| 6 | Пружинна шайба 10Н ГОСТ 6402-61 | Шайба пружинная 10Н ГОСТ 6402-61 | 6 | |||||
| 7 | Гайка М10-011 ГОСТ 5927-62 | Гайка М10-011 ГОСТ 5927-62 | 13 | 13 | 7 | |||
| 8 | Шпилька | 700.17.01.409 | 6 | 6 | 8 | |||
| 9 | Болт M7808-6210×__NT__3__ ГОСТ 20-021 | Болт М10Х20-021 ГОСТ 7808-62 | 17 | 17 | 9 | |||
| 10 | Кришка | 700.17.01.311 | 1 | 1 | 10 | |||
| 11 | Прокладка | 700.17.01.251-1 | 3 | 3 | 11 | |||
| 12 | Болт M7808-6210×__NT__3__ ГОСТ 18-021 | Болт М10Х18-021 ГОСТ 7808-62 | 6 | 6 | 12 | |||
| 13 | Кришка | 700.17.01.422 | 1 | 1 | 13 | |||
| 14 | Прокладка | 700.17.01.404-02 | 1 | 1 | 14 | |||
| 15 | Заглушка | 700.17.02.017 | 6 | 6 | 15 | |||
| 16 | Заглушка | 700.17.01.115-1 | 1 | 1 | 16 | |||
| 17 | Прокладка | 700.17.01.344 | 1 | 1 | 17 | |||
| 18 | Затор | 700.17.01.342-1 | 1 | 1 | 18 | |||
| 19 | Прокладка 22х32 | Прокладка 22Х32 | 1 | 1 | 19 | |||
| 20 | Шайба ГОСТ | Шайба 6-001 ГОСТ 11371-68 | 5 | 5 | 20 | |||
| 21 | Стрижень | 700.17.01.341 | 3 | 3 | 21 | |||
| 22 | Пружина | 700.17.01.343 | 5 | 5 | 22 | |||
| 23 | Кулька БV 16 мм Н ГОСТ 3722-50 | Шарик БV 16 мм Н ГОСТ 3722-50 | 1 | 1 | 23 | |||
| 24 | Втулка | 700.17.01.339 | 1 | 1 | 24 | |||
| 25 | Прокладка | 700.17.01.403 | 1 | 1 | 25 | |||
| 26 | Болт M7808-6210×__NT__3__ ГОСТ 25-011 | Болт М10Х25-011 ГОСТ 7808-62 | 42 | 42 | 26 | |||
| 27 | Насос у зборі | 700.17.04.000 | 1 | 1 | 27 | |||
| 28 | Болт M7803-0210×__NT__3__ ГОСТ 35-021 | Болт М10Х35-021 ГОСТ 7803-02 | 14 | 14 | 28 | |||
| 29 | Прокладка | 700.17.01.235-1 | 1 | 1 | 29 | |||
| 30 | Кришка | 700.17.01.234-1 | 1 | 1 | 30 | |||
| 31 | Заглушка | 700.17.01.349 | 1 | 1 | 31 | |||
| 32 | Прокладка 10х16 | Прокладка 10Х16 | 5 | 5 | 32 | |||
| 33 | Шестигранна пробка М10Х1 | Пробка шестигранная М10Х1 | 5 | 5 | 33 | |||
| 34 | Кільце Н1-20х16-2 ГОСТ 9833-61 | Кольцо Н1-20Х16-2 ГОСТ 9833-61 | 8 | 8 | 34 | |||
| 36 | Заглушка в зборі | 700.17.01.410 | 1 | 1 | 36 | |||
| 37 | Кришка | 700.17.01.222-1 | 1 | 1 | 37 | |||
| 38 | Прокладка | 700.17.01.279-1 | 1 | 1 | 38 | |||
| 39 | Сітка в зборі | 700.17.01.400 | 1 | 1 | 39 | |||
| 40 | Призонний болт | 700.17.01.333 | 2 | 2 | 40 | |||
| 41 | Картер (піддон) | 700.17.01.173 | 1 | 1 | 41 | |||
| 42 | Прокладка | 700.17.01.286-1 | 1 | 1 | 42 | |||
| 43 | Труба в зборі | 700.17.01.460-2 | 1 | 1 | 43 | |||
| 44 | Заглушка 65 ГОСТ 3111-67 | Заглушка 65 ГОСТ 3111-67 | 2 | 2 | 44 | |||
| 45 | Кільце Н1-22 Х18-4 ГОСТ 9833-61 | Кольцо Н1-22 Х18-4 ГОСТ 9833-61 | 6 | 6 | 45 | |||
| 46 | Призонний болт | 700.17.01.278 | 2 | 2 | 46 | |||
| 47 | Шпилька БМ10Х35 (12/26) 021 ГОСТ 11765- 6С | Шпилька БМ10Х35 (12/26) 021 ГОСТ 11765 | 4 | 4 | 47 | |||
| 48 | Циліндричний штифт 12Пр2/2аХ25 ГОСТ 3125- 60 | Штифт цилиндрический 12Пр2/2аХ25 ГОСТ 31 | 1 | 1 | 48 | |||
| 50 | Нафтопровід | 700.17.01.321 | 1 | 1 | 50 |
