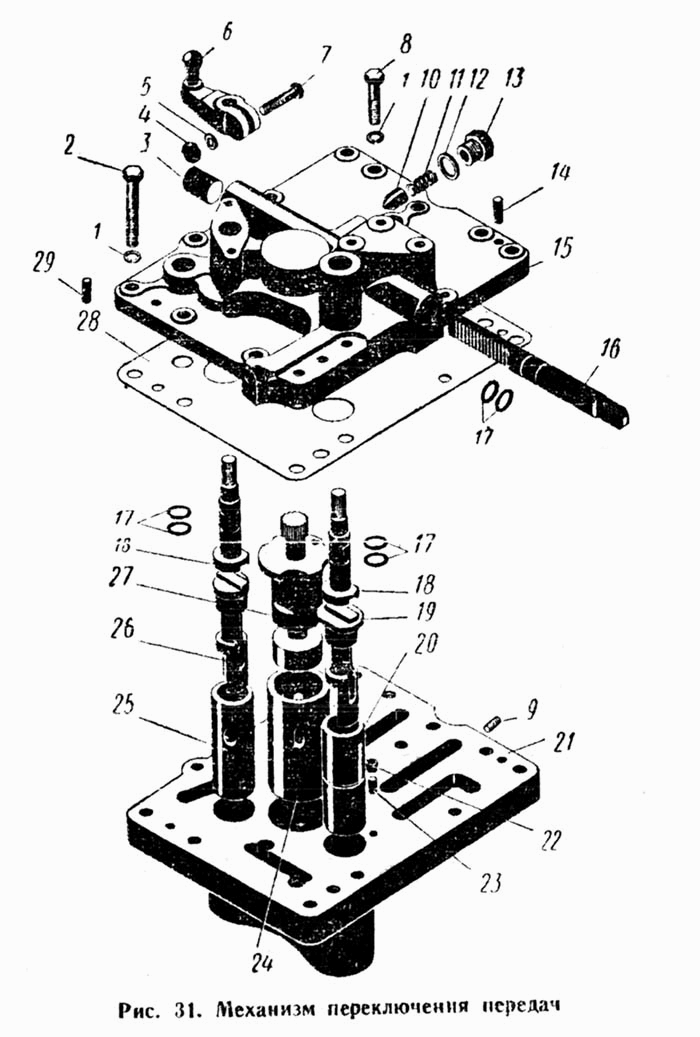

Механізм перемикання передач
100%
Назва деталі
Корпус у зборі
Заводський номер
700.17.02.010-3
Кількість на модель
1
№
Назва деталі
Кришка у зборі
Заводський номер
700.17.02.020-4
Кількість на модель
1
№
Назва деталі
Механізм перемикання передач
Заводський номер
700.17.02.000-1
Кількість на модель
1
№
Назва деталі
Пружинна шайба 10Н ГОСТ 6402-61
Заводський номер
Шайба пружинная 10Н ГОСТ 6402-61
Кількість на модель
3
№
1
Назва деталі
Болт M7811-6210×__NT__3__ ГОСТ 50
Заводський номер
Болт М10Х50 ГОСТ 7811-62
Кількість на модель
11
№
2
Назва деталі
Заглушка
Заводський номер
700.17.02.055
Кількість на модель
1
№
3
Назва деталі
Гайка М8-011 ГОСТ 5927-62
Заводський номер
Гайка М8-011 ГОСТ 5927-62
Кількість на модель
1
№
4
Назва деталі
Пружинна шайба 8Н ГОСТ 6402-61
Заводський номер
Шайба пружинная 8Н ГОСТ 6402-61
Кількість на модель
1
№
5
Назва деталі
Важіль у зборі
Заводський номер
700.17.02.040-1
Кількість на модель
1
№
6
Назва деталі
Болт M7808-628×__NT__3__ ГОСТ 30-021
Заводський номер
Болт М8Х30-021 ГОСТ 7808-62
Кількість на модель
1
№
7
Назва деталі
Болт M7808-6210×__NT__3__ ГОСТ 30-021
Заводський номер
Болт М10Х30-021 ГОСТ 7808-62
Кількість на модель
3
№
8
Назва деталі
Заглушка
Заводський номер
700.17.02.029
Кількість на модель
1
№
9
Назва деталі
Фіксатор
Заводський номер
700.17.02.033
Кількість на модель
1
№
10
Назва деталі
Пружина
Заводський номер
700.17.16.063
Кількість на модель
1
№
11
Назва деталі
Прокладка
Заводський номер
700.34.29.042
Кількість на модель
1
№
12
Назва деталі
Затор
Заводський номер
700.17.02.034
Кількість на модель
1
№
13
Назва деталі
Циліндричний штифт 8Пр2/2аХ18 ГОСТ 3128-60
Заводський номер
Штифт цилиндрический 8Пр2/2аХ18 ГОСТ 312
Кількість на модель
2
№
14
Назва деталі
Кришка
Заводський номер
700.17.02.015-6
Кількість на модель
1
№
15
Назва деталі
Рейка
Заводський номер
700.17.02.016-1
Кількість на модель
1
№
16
Назва деталі
Кільце Н1-18х14-4 ГОСТ 9833-61
Заводський номер
Кольцо Н1-18Х14-4 ГОСТ9833-61
Кількість на модель
6
№
17
Назва деталі
Повідець
Заводський номер
700.17.02.022
Кількість на модель
2
№
18
Назва деталі
Золотник
Заводський номер
700.17.02.032
Кількість на модель
1
№
19
Назва деталі
Гільза
Заводський номер
700.17.02.013-3
Кількість на модель
1
№
20
Назва деталі
Корпус
Заводський номер
700.17.02.011-1
Кількість на модель
1
№
21
Назва деталі
Відеоролик
Заводський номер
700.17.02.031
Кількість на модель
1
№
22
Назва деталі
Циліндричний штифт 6Пр2/2аХ20 ГОСТ 3128-60
Заводський номер
Штифт цилиндрический 6Пр2/2аХ20 ГОСТ 312
Кількість на модель
1
№
23
Назва деталі
Гільза
Заводський номер
70047.02.012
Кількість на модель
1
№
24
Назва деталі
Гільза
Заводський номер
700.17.02.014
Кількість на модель
1
№
25
Назва деталі
Золотник
Заводський номер
700.17.02.023
Кількість на модель
1
№
26
Назва деталі
Золотник
Заводський номер
700.17.02.019
Кількість на модель
1
№
27
Назва деталі
Прокладка
Заводський номер
700.17.02.026-1
Кількість на модель
1
№
28
Назва деталі
Циліндричний штифт 6Пр2/2аХ12 ГОСТ 3128-60
Заводський номер
Штифт цилиндрический 6Пр2/2аХ12 ГОСТ 312
Кількість на модель
1
№
29
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Корпус у зборі | 700.17.02.010-3 | 1 | 1 | |||||
| Кришка у зборі | 700.17.02.020-4 | 1 | 1 | |||||
| Механізм перемикання передач | 700.17.02.000-1 | 1 | 1 | |||||
| 1 | Пружинна шайба 10Н ГОСТ 6402-61 | Шайба пружинная 10Н ГОСТ 6402-61 | 3 | 3 | 1 | |||
| 2 | Болт M7811-6210×__NT__3__ ГОСТ 50 | Болт М10Х50 ГОСТ 7811-62 | 11 | 11 | 2 | |||
| 3 | Заглушка | 700.17.02.055 | 1 | 1 | 3 | |||
| 4 | Гайка М8-011 ГОСТ 5927-62 | Гайка М8-011 ГОСТ 5927-62 | 1 | 1 | 4 | |||
| 5 | Пружинна шайба 8Н ГОСТ 6402-61 | Шайба пружинная 8Н ГОСТ 6402-61 | 1 | 1 | 5 | |||
| 6 | Важіль у зборі | 700.17.02.040-1 | 1 | 1 | 6 | |||
| 7 | Болт M7808-628×__NT__3__ ГОСТ 30-021 | Болт М8Х30-021 ГОСТ 7808-62 | 1 | 1 | 7 | |||
| 8 | Болт M7808-6210×__NT__3__ ГОСТ 30-021 | Болт М10Х30-021 ГОСТ 7808-62 | 3 | 3 | 8 | |||
| 9 | Заглушка | 700.17.02.029 | 1 | 1 | 9 | |||
| 10 | Фіксатор | 700.17.02.033 | 1 | 1 | 10 | |||
| 11 | Пружина | 700.17.16.063 | 1 | 1 | 11 | |||
| 12 | Прокладка | 700.34.29.042 | 1 | 1 | 12 | |||
| 13 | Затор | 700.17.02.034 | 1 | 1 | 13 | |||
| 14 | Циліндричний штифт 8Пр2/2аХ18 ГОСТ 3128-60 | Штифт цилиндрический 8Пр2/2аХ18 ГОСТ 312 | 2 | 2 | 14 | |||
| 15 | Кришка | 700.17.02.015-6 | 1 | 1 | 15 | |||
| 16 | Рейка | 700.17.02.016-1 | 1 | 1 | 16 | |||
| 17 | Кільце Н1-18х14-4 ГОСТ 9833-61 | Кольцо Н1-18Х14-4 ГОСТ9833-61 | 6 | 6 | 17 | |||
| 18 | Повідець | 700.17.02.022 | 2 | 2 | 18 | |||
| 19 | Золотник | 700.17.02.032 | 1 | 1 | 19 | |||
| 20 | Гільза | 700.17.02.013-3 | 1 | 1 | 20 | |||
| 21 | Корпус | 700.17.02.011-1 | 1 | 1 | 21 | |||
| 22 | Відеоролик | 700.17.02.031 | 1 | 1 | 22 | |||
| 23 | Циліндричний штифт 6Пр2/2аХ20 ГОСТ 3128-60 | Штифт цилиндрический 6Пр2/2аХ20 ГОСТ 312 | 1 | 1 | 23 | |||
| 24 | Гільза | 70047.02.012 | 1 | 1 | 24 | |||
| 25 | Гільза | 700.17.02.014 | 1 | 1 | 25 | |||
| 26 | Золотник | 700.17.02.023 | 1 | 1 | 26 | |||
| 27 | Золотник | 700.17.02.019 | 1 | 1 | 27 | |||
| 28 | Прокладка | 700.17.02.026-1 | 1 | 1 | 28 | |||
| 29 | Циліндричний штифт 6Пр2/2аХ12 ГОСТ 3128-60 | Штифт цилиндрический 6Пр2/2аХ12 ГОСТ 312 | 1 | 1 | 29 |
