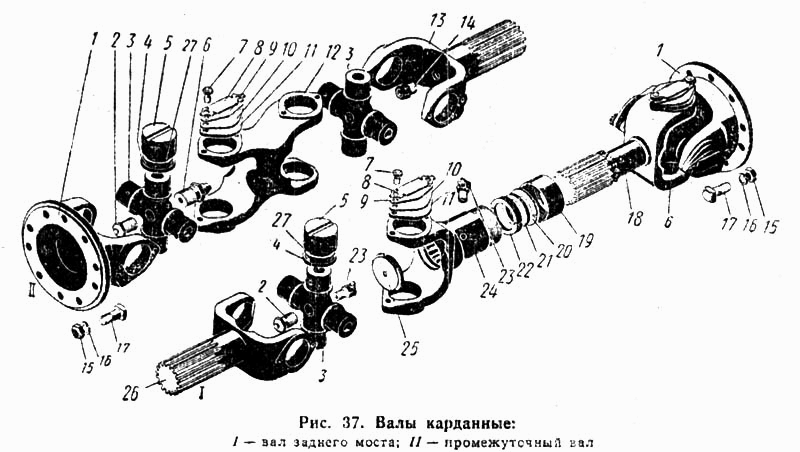

Карданні вали (вал заднього моста та проміжний вал)
100%
Назва деталі
Карданний вал заднього моста
Заводський номер
700.22.01.000-3
Кількість на модель
1
№
Назва деталі
Карданний проміжний вал заднього моста
Заводський номер
700.22.04.000-2
Кількість на модель
1
№
Назва деталі
Балансувальна пластина (комплект)
Заводський номер
700.22.01.026-0
Кількість на модель
№
Назва деталі
Фланець-вилка
Заводський номер
700.22.01.011-1
Кількість на модель
1
№
1
Назва деталі
Запобіжний клапан
Заводський номер
700.22.08.030-2
Кількість на модель
2
№
2
Назва деталі
Хрестовина
Заводський номер
700.22.01.012
Кількість на модель
2
№
3
Назва деталі
Обойма
Заводський номер
700.22.01.055
Кількість на модель
8
№
4
Назва деталі
Голчастий роликовий підшипник 804709К5 45Х62Х37
Заводський номер
Роликоподшипник игольчатый 804709К5 45Х6
Кількість на модель
8
№
5
Назва деталі
Маслянка
Заводський номер
700.22.08.040
Кількість на модель
1
№
6
Назва деталі
Болт M7808-6210×__NT__3__ ГОСТ 20-101
Заводський номер
Болт М10Х20-101 ГОСТ 7808-62
Кількість на модель
16
№
7
Назва деталі
Стопорна планка
Заводський номер
700.22.01.053
Кількість на модель
8
№
8
Назва деталі
Балансувальна пластина
Заводський номер
700.22.01.034
Кількість на модель
№
9
Назва деталі
Балансувальна кришка
Заводський номер
700.22.01.051
Кількість на модель
№
10
Назва деталі
Кришка підшипника
Заводський номер
700.22.01.013
Кількість на модель
6
№
11
Назва деталі
Вилка з подвійним шарніром
Заводський номер
700.22.04.012
Кількість на модель
1
№
12
Назва деталі
Карданний вал
Заводський номер
700.22.04.015
Кількість на модель
1
№
13
Назва деталі
Мило
Заводський номер
700.22.04.020
Кількість на модель
1
№
14
Назва деталі
Гайка М12х1,25-011 ГОСТ 5927-62
Заводський номер
Гайка М12Х1,25-011 ГОСТ 5927-62
Кількість на модель
10
№
15
Назва деталі
Гайка М12х1,26-011 ГОСТ 5927-62
Заводський номер
Гайка М12Х1,26-011 ГОСТ 5927-62
Кількість на модель
10
№
15
Назва деталі
Пружинна шайба 12Н ГОСТ 6402-61
Заводський номер
Шайба пружинная 12Н ГОСТ 6402-61
Кількість на модель
10
№
16
Назва деталі
гвинт
Заводський номер
700.22.00.014
Кількість на модель
10
№
17
Назва деталі
Карданний вал
Заводський номер
700.22.01.022-2
Кількість на модель
1
№
18
Назва деталі
Гайка
Заводський номер
700.22.01.045
Кількість на модель
1
№
19
Назва деталі
Диск
Заводський номер
700.22.01.047
Кількість на модель
2
№
20
Назва деталі
Сальник
Заводський номер
700.22.01.048
Кількість на модель
1
№
21
Назва деталі
Напівкільце стопорне
Заводський номер
700.22.01.049
Кількість на модель
2
№
22
Назва деталі
Маслянка
Заводський номер
700.22.01.060
Кількість на модель
2
№
23
Назва деталі
Повзункова вилка
Заводський номер
700.22.01.017-2
Кількість на модель
1
№
24
Назва деталі
Заглушка
Заводський номер
700.42.38.015-1
Кількість на модель
№
25
Назва деталі
Карданний вал
Заводський номер
700.22.01.033
Кількість на модель
1
№
26
Назва деталі
Кільце СТ 55-44-3 ГОСТ 288-61
Заводський номер
Кольцо СТ 55-44-3 ГОСТ 288-61
Кількість на модель
8
№
27
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Карданний вал заднього моста | 700.22.01.000-3 | 1 | 1 | |||||
| Карданний проміжний вал заднього моста | 700.22.04.000-2 | 1 | 1 | |||||
| Балансувальна пластина (комплект) | 700.22.01.026-0 | |||||||
| 1 | Фланець-вилка | 700.22.01.011-1 | 1 | 1 | 1 | |||
| 2 | Запобіжний клапан | 700.22.08.030-2 | 2 | 2 | 2 | |||
| 3 | Хрестовина | 700.22.01.012 | 2 | 2 | 3 | |||
| 4 | Обойма | 700.22.01.055 | 8 | 8 | 4 | |||
| 5 | Голчастий роликовий підшипник 804709К5 45Х62Х37 | Роликоподшипник игольчатый 804709К5 45Х6 | 8 | 8 | 5 | |||
| 6 | Маслянка | 700.22.08.040 | 1 | 1 | 6 | |||
| 7 | Болт M7808-6210×__NT__3__ ГОСТ 20-101 | Болт М10Х20-101 ГОСТ 7808-62 | 16 | 16 | 7 | |||
| 8 | Стопорна планка | 700.22.01.053 | 8 | 8 | 8 | |||
| 9 | Балансувальна пластина | 700.22.01.034 | 9 | |||||
| 10 | Балансувальна кришка | 700.22.01.051 | 10 | |||||
| 11 | Кришка підшипника | 700.22.01.013 | 6 | 6 | 11 | |||
| 12 | Вилка з подвійним шарніром | 700.22.04.012 | 1 | 1 | 12 | |||
| 13 | Карданний вал | 700.22.04.015 | 1 | 1 | 13 | |||
| 14 | Мило | 700.22.04.020 | 1 | 1 | 14 | |||
| 15 | Гайка М12х1,25-011 ГОСТ 5927-62 | Гайка М12Х1,25-011 ГОСТ 5927-62 | 10 | 10 | 15 | |||
| 15 | Гайка М12х1,26-011 ГОСТ 5927-62 | Гайка М12Х1,26-011 ГОСТ 5927-62 | 10 | 10 | 15 | |||
| 16 | Пружинна шайба 12Н ГОСТ 6402-61 | Шайба пружинная 12Н ГОСТ 6402-61 | 10 | 10 | 16 | |||
| 17 | гвинт | 700.22.00.014 | 10 | 10 | 17 | |||
| 18 | Карданний вал | 700.22.01.022-2 | 1 | 1 | 18 | |||
| 19 | Гайка | 700.22.01.045 | 1 | 1 | 19 | |||
| 20 | Диск | 700.22.01.047 | 2 | 2 | 20 | |||
| 21 | Сальник | 700.22.01.048 | 1 | 1 | 21 | |||
| 22 | Напівкільце стопорне | 700.22.01.049 | 2 | 2 | 22 | |||
| 23 | Маслянка | 700.22.01.060 | 2 | 2 | 23 | |||
| 24 | Повзункова вилка | 700.22.01.017-2 | 1 | 1 | 24 | |||
| 25 | Заглушка | 700.42.38.015-1 | 25 | |||||
| 26 | Карданний вал | 700.22.01.033 | 1 | 1 | 26 | |||
| 27 | Кільце СТ 55-44-3 ГОСТ 288-61 | Кольцо СТ 55-44-3 ГОСТ 288-61 | 8 | 8 | 27 |
