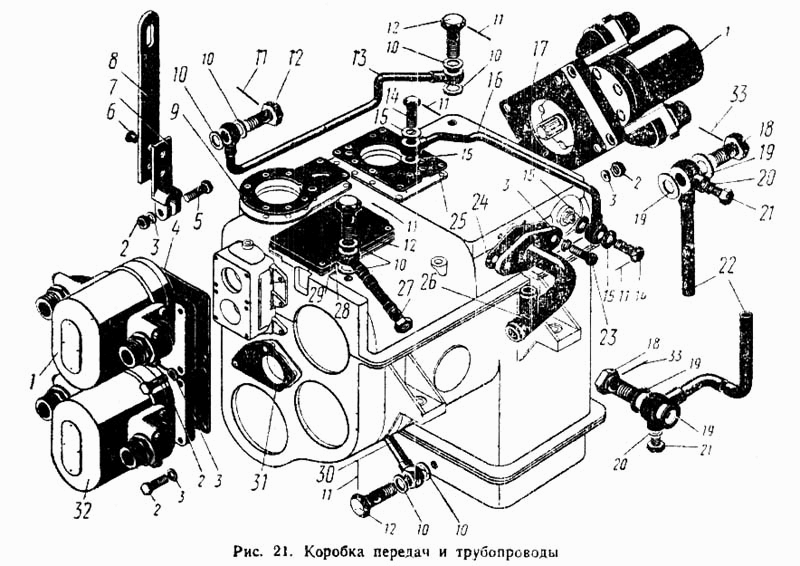

Коробка передач і трубопроводи
100%
Назва деталі
Коробка передач у зборі
Заводський номер
700.17.00.000-2
Кількість на модель
1
№
Назва деталі
Важіль у зборі
Заводський номер
700.17.00.040
Кількість на модель
1
№
Назва деталі
Насос НШ46У з лівим обертанням
Заводський номер
700.17.00.070-2
Кількість на модель
2
№
1
Назва деталі
Гайка М10-011 ГОСТ 5927-62
Заводський номер
Гайка М10-011 ГОСТ 5927-62
Кількість на модель
17
№
2
Назва деталі
Пружинна шайба 10Н ГОСТ 6402-61
Заводський номер
Шайба пружинная 10Н ГОСТ 6402-61
Кількість на модель
43
№
3
Назва деталі
Прокладка
Заводський номер
700.17.00.013
Кількість на модель
1
№
4
Назва деталі
Болт M7811-6210×__NT__3__ ГОСТ 50-021
Заводський номер
Болт М10Х50-021 ГОСТ 7811-62
Кількість на модель
1
№
5
Назва деталі
Заклепка 18х10299-62 ГОСТ 6
Заводський номер
Заклепка 6Х18 ГОСТ 10299-62
Кількість на модель
2
№
6
Назва деталі
Важіль
Заводський номер
700.17.00.022
Кількість на модель
1
№
7
Назва деталі
Важіль
Заводський номер
700.17.00.021
Кількість на модель
1
№
8
Назва деталі
Прокладка
Заводський номер
700.17.00.012-1
Кількість на модель
1
№
9
Назва деталі
Прокладка
Заводський номер
700.17.01.413
Кількість на модель
8
№
10
Назва деталі
Дріт КО 1,6Х110 мм ГОСТ 792-67
Заводський номер
Проволока КО 1,6Х110 мм ГОСТ 792-67
Кількість на модель
14
№
11
Назва деталі
Затискний болт
Заводський номер
700.17.24.023-2
Кількість на модель
4
№
12
Назва деталі
Труба__NT__0__
Заводський номер
700.17.24.050-3
Кількість на модель
1
№
13
Назва деталі
Затискний болт
Заводський номер
700.17.24.045
Кількість на модель
2
№
14
Назва деталі
Прокладка
Заводський номер
700.34.29.042
Кількість на модель
4
№
15
Назва деталі
Труба в зборі
Заводський номер
700.17.24.380
Кількість на модель
1
№
16
Назва деталі
Прокладка
Заводський номер
700.17.00.017
Кількість на модель
1
№
17
Назва деталі
Затискний болт
Заводський номер
700.17.24.042
Кількість на модель
2
№
18
Назва деталі
Прокладка 27х35
Заводський номер
Прокладка 27Х35
Кількість на модель
4
№
19
Назва деталі
Прокладка 16х22
Заводський номер
Прокладка 16Х22
Кількість на модель
2
№
20
Назва деталі
Шестигранна пробка ПМ16Х15
Заводський номер
Пробка шестигранная ПМ16Х15
Кількість на модель
2
№
21
Назва деталі
Труба в зборі
Заводський номер
700.17.24.070-1
Кількість на модель
1
№
22
Назва деталі
Болт M7808-6210×__NT__3__ ГОСТ 25-021
Заводський номер
Болт М10Х25-021 ГОСТ 7808-62
Кількість на модель
17
№
23
Назва деталі
Прокладка
Заводський номер
700.17.01.286-1
Кількість на модель
1
№
24
Назва деталі
Прокладка
Заводський номер
700.17.00.015-1
Кількість на модель
1
№
25
Назва деталі
Труба в зборі
Заводський номер
700.17.00.110-1
Кількість на модель
1
№
26
Назва деталі
Рукав у зборі
Заводський номер
700.17.24.270
Кількість на модель
1
№
27
Назва деталі
Прокладка
Заводський номер
700.17.00.016-1
Кількість на модель
1
№
28
Назва деталі
Прокладка
Заводський номер
700.17.00.019
Кількість на модель
1
№
29
Назва деталі
Кутник у зборі
Заводський номер
700.17.24.130
Кількість на модель
1
№
30
Назва деталі
Прокладка
Заводський номер
700.17.00.018-2
Кількість на модель
1
№
31
Назва деталі
Насос НШ46У з правостороннім обертанням
Заводський номер
700.17.00.080-2
Кількість на модель
1
№
32
Назва деталі
Дріт КО 1,6Х160 мм ГОСТ 792-67
Заводський номер
Проволока КО 1,6Х160 мм ГОСТ 792-67
Кількість на модель
3
№
33
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Коробка передач у зборі | 700.17.00.000-2 | 1 | 1 | |||||
| Важіль у зборі | 700.17.00.040 | 1 | 1 | |||||
| 1 | Насос НШ46У з лівим обертанням | 700.17.00.070-2 | 2 | 2 | 1 | |||
| 2 | Гайка М10-011 ГОСТ 5927-62 | Гайка М10-011 ГОСТ 5927-62 | 17 | 17 | 2 | |||
| 3 | Пружинна шайба 10Н ГОСТ 6402-61 | Шайба пружинная 10Н ГОСТ 6402-61 | 43 | 43 | 3 | |||
| 4 | Прокладка | 700.17.00.013 | 1 | 1 | 4 | |||
| 5 | Болт M7811-6210×__NT__3__ ГОСТ 50-021 | Болт М10Х50-021 ГОСТ 7811-62 | 1 | 1 | 5 | |||
| 6 | Заклепка 18х10299-62 ГОСТ 6 | Заклепка 6Х18 ГОСТ 10299-62 | 2 | 2 | 6 | |||
| 7 | Важіль | 700.17.00.022 | 1 | 1 | 7 | |||
| 8 | Важіль | 700.17.00.021 | 1 | 1 | 8 | |||
| 9 | Прокладка | 700.17.00.012-1 | 1 | 1 | 9 | |||
| 10 | Прокладка | 700.17.01.413 | 8 | 8 | 10 | |||
| 11 | Дріт КО 1,6Х110 мм ГОСТ 792-67 | Проволока КО 1,6Х110 мм ГОСТ 792-67 | 14 | 14 | 11 | |||
| 12 | Затискний болт | 700.17.24.023-2 | 4 | 4 | 12 | |||
| 13 | Труба__NT__0__ | 700.17.24.050-3 | 1 | 1 | 13 | |||
| 14 | Затискний болт | 700.17.24.045 | 2 | 2 | 14 | |||
| 15 | Прокладка | 700.34.29.042 | 4 | 4 | 15 | |||
| 16 | Труба в зборі | 700.17.24.380 | 1 | 1 | 16 | |||
| 17 | Прокладка | 700.17.00.017 | 1 | 1 | 17 | |||
| 18 | Затискний болт | 700.17.24.042 | 2 | 2 | 18 | |||
| 19 | Прокладка 27х35 | Прокладка 27Х35 | 4 | 4 | 19 | |||
| 20 | Прокладка 16х22 | Прокладка 16Х22 | 2 | 2 | 20 | |||
| 21 | Шестигранна пробка ПМ16Х15 | Пробка шестигранная ПМ16Х15 | 2 | 2 | 21 | |||
| 22 | Труба в зборі | 700.17.24.070-1 | 1 | 1 | 22 | |||
| 23 | Болт M7808-6210×__NT__3__ ГОСТ 25-021 | Болт М10Х25-021 ГОСТ 7808-62 | 17 | 17 | 23 | |||
| 24 | Прокладка | 700.17.01.286-1 | 1 | 1 | 24 | |||
| 25 | Прокладка | 700.17.00.015-1 | 1 | 1 | 25 | |||
| 26 | Труба в зборі | 700.17.00.110-1 | 1 | 1 | 26 | |||
| 27 | Рукав у зборі | 700.17.24.270 | 1 | 1 | 27 | |||
| 28 | Прокладка | 700.17.00.016-1 | 1 | 1 | 28 | |||
| 29 | Прокладка | 700.17.00.019 | 1 | 1 | 29 | |||
| 30 | Кутник у зборі | 700.17.24.130 | 1 | 1 | 30 | |||
| 31 | Прокладка | 700.17.00.018-2 | 1 | 1 | 31 | |||
| 32 | Насос НШ46У з правостороннім обертанням | 700.17.00.080-2 | 1 | 1 | 32 | |||
| 33 | Дріт КО 1,6Х160 мм ГОСТ 792-67 | Проволока КО 1,6Х160 мм ГОСТ 792-67 | 3 | 3 | 33 |
