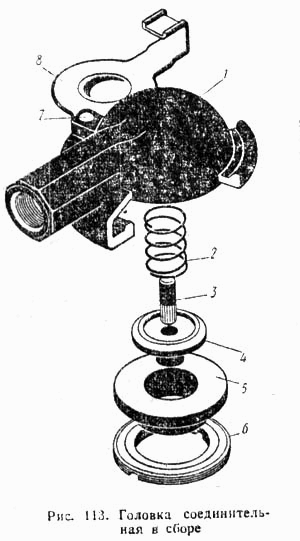

З'єднувальна головка у зборі
100%
Назва деталі
З'єднувальна головка у зборі
Заводський номер
200-3521010-В2
Кількість на модель
№
Назва деталі
Зворотний клапан з'єднувальної головки
Заводський номер
200-3521031-А2
Кількість на модель
1
№
Назва деталі
Корпус з'єднувальної головки
Заводський номер
214Б-3521016-В
Кількість на модель
1
№
1
Назва деталі
Пружина зворотного клапана з'єднувальної головки
Заводський номер
200-3521032
Кількість на модель
1
№
2
Назва деталі
Направляючий штифт зворотного клапана з'єднувальної головки
Заводський номер
210-3521034-Б
Кількість на модель
1
№
3
Назва деталі
Тарілка зворотного клапана з'єднувальної головки
Заводський номер
210-3521033-Б
Кількість на модель
1
№
4
Назва деталі
Ущільнювальне кільце з'єднувальної головки
Заводський номер
200-3521020-Б
Кількість на модель
1
№
5
Назва деталі
Гайка корпусу з'єднувальної головки
Заводський номер
200-3521030
Кількість на модель
1
№
6
Назва деталі
Заклепка 22х10299-52 ГОСТ 5
Заводський номер
252597-П29
Кількість на модель
1
№
7
Назва деталі
Кришка з'єднувальної головки
Заводський номер
200-352101В-Г
Кількість на модель
1
№
8
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| З'єднувальна головка у зборі | 200-3521010-В2 | |||||||
| Зворотний клапан з'єднувальної головки | 200-3521031-А2 | 1 | 1 | |||||
| 1 | Корпус з'єднувальної головки | 214Б-3521016-В | 1 | 1 | 1 | |||
| 2 | Пружина зворотного клапана з'єднувальної головки | 200-3521032 | 1 | 1 | 2 | |||
| 3 | Направляючий штифт зворотного клапана з'єднувальної головки | 210-3521034-Б | 1 | 1 | 3 | |||
| 4 | Тарілка зворотного клапана з'єднувальної головки | 210-3521033-Б | 1 | 1 | 4 | |||
| 5 | Ущільнювальне кільце з'єднувальної головки | 200-3521020-Б | 1 | 1 | 5 | |||
| 6 | Гайка корпусу з'єднувальної головки | 200-3521030 | 1 | 1 | 6 | |||
| 7 | Заклепка 22х10299-52 ГОСТ 5 | 252597-П29 | 1 | 1 | 7 | |||
| 8 | Кришка з'єднувальної головки | 200-352101В-Г | 1 | 1 | 8 |
