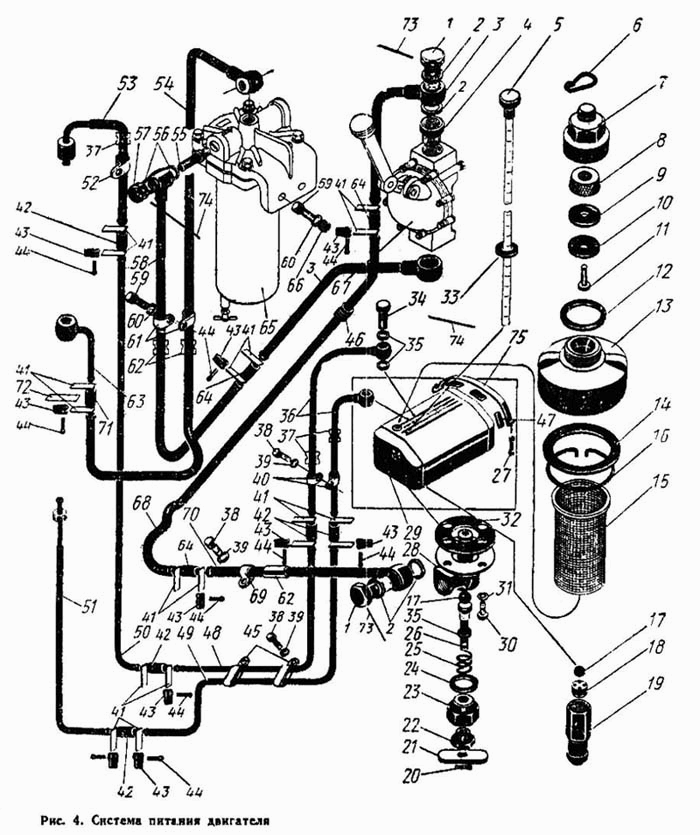

Система живлення двигуна
100%
Назва деталі
Кран у зборі
Заводський номер
700.11.23.000-1
Кількість на модель
1
№
Назва деталі
Пробка паливного бака
Заводський номер
700.11.03.000
Кількість на модель
1
№
Назва деталі
Система живлення двигуна
Заводський номер
700.11.00.000-2
Кількість на модель
1
№
Назва деталі
Затискний болт
Заводський номер
700.11.00.038
Кількість на модель
3
№
1
Назва деталі
Прокладка 20х30
Заводський номер
Прокладка 20Х30
Кількість на модель
6
№
2
Назва деталі
Труба в зборі
Заводський номер
700.11.04.270-1
Кількість на модель
2
№
3
Назва деталі
Штуцер
Заводський номер
700.11.00.037
Кількість на модель
2
№
4
Назва деталі
Лінійка паливоміра в зборі
Заводський номер
700.11.00.060-1
Кількість на модель
1
№
5
Назва деталі
Гачок для ланцюга
Заводський номер
700.11.00.015
Кількість на модель
1
№
6
Назва деталі
Затор
Заводський номер
700.11.03.012
Кількість на модель
1
№
7
Назва деталі
Наповнювач
Заводський номер
700.11.03.016
Кількість на модель
1
№
8
Назва деталі
Прокладка
Заводський номер
700.11.03.014
Кількість на модель
1
№
9
Назва деталі
Диск
Заводський номер
700.11.03.013
Кількість на модель
1
№
10
Назва деталі
Болт M7308-628×__NT__3__ ГОСТ 16-021
Заводський номер
Болт М8Х16-021 ГОСТ 7308-62
Кількість на модель
1
№
11
Назва деталі
Прокладка 50х60
Заводський номер
Прокладка 50Х60
Кількість на модель
1
№
12
Назва деталі
Кришка
Заводський номер
700.11.03.052
Кількість на модель
1
№
13
Назва деталі
Прокладка
Заводський номер
700.11.03.011
Кількість на модель
1
№
14
Назва деталі
Фільтр паливного бака
Заводський номер
700.11.00.090
Кількість на модель
1
№
15
Назва деталі
Пружинне кільце
Заводський номер
700.11.00.011
Кількість на модель
1
№
16
Назва деталі
Кулька БV 16 мм Н ГОСТ 3722-60
Заводський номер
Шарик БV 16 мм Н ГОСТ 3722-60
Кількість на модель
2
№
17
Назва деталі
Спеціальна шайба
Заводський номер
700.11.00.014
Кількість на модель
1
№
18
Назва деталі
Штуцер
Заводський номер
700.11.00.013
Кількість на модель
1
№
19
Назва деталі
Шплінт 3,2Х20-001 ГОСТ 397- 66
Заводський номер
Шплинт 3,2Х20-001 ГОСТ 397-66
Кількість на модель
1
№
20
Назва деталі
Ручка крана
Заводський номер
700.11.23.016
Кількість на модель
1
№
21
Назва деталі
Штуцер
Заводський номер
700.11.23.015
Кількість на модель
1
№
22
Назва деталі
Штуцер
Заводський номер
700.11.23.013
Кількість на модель
1
№
23
Назва деталі
Прокладка
Заводський номер
700.11.23.017
Кількість на модель
1
№
24
Назва деталі
Пружина
Заводський номер
700.11.23.018
Кількість на модель
1
№
25
Назва деталі
Опора
Заводський номер
700.11.23.012
Кількість на модель
1
№
26
Назва деталі
Стяжка
Заводський номер
700.46.00.150
Кількість на модель
2
№
27
Назва деталі
Корпус крана
Заводський номер
700.11.23.011-1
Кількість на модель
1
№
28
Назва деталі
Паливний бак
Заводський номер
700.11.01.000-1
Кількість на модель
1
№
29
Назва деталі
Болт M7808-6210×__NT__3__ ГОСТ 20-021
Заводський номер
Болт М10Х20-021 ГОСТ 7808-62
Кількість на модель
4
№
30
Назва деталі
Пружинна шайба 10Н ГОСТ 6402-61
Заводський номер
Шайба пружинная 10Н ГОСТ 6402-61
Кількість на модель
4
№
31
Назва деталі
Прокладка
Заводський номер
700.11.00.012
Кількість на модель
1
№
32
Назва деталі
Прокладка 14х24
Заводський номер
Прокладка 14Х24
Кількість на модель
1
№
33
Назва деталі
Затискний болт
Заводський номер
700.11.00.039
Кількість на модель
2
№
34
Назва деталі
Прокладка 12х18
Заводський номер
Прокладка 12Х18
Кількість на модель
4
№
35
Назва деталі
Труба в зборі
Заводський номер
700.11.04.150
Кількість на модель
9
№
36
Назва деталі
Втулка
Заводський номер
Втулка 8
Кількість на модель
2
№
37
Назва деталі
Болт M7805-626×__NT__3__ ГОСТ 16-021
Заводський номер
Болт М6Х16-021 ГОСТ 7805-62
Кількість на модель
4
№
38
Назва деталі
Пружинна шайба 6Н ГОСТ 6402-61
Заводський номер
Шайба пружинная 6Н ГОСТ 6402-61
Кількість на модель
4
№
39
Назва деталі
Одномісний підвісний хомут ХПО-10Х7
Заводський номер
Хомутик подвеской одноместный ХПО-10Х7
Кількість на модель
2
№
40
Назва деталі
Стрічка ХЛ-300
Заводський номер
Лента ХЛ-300
Кількість на модель
18
№
41
Назва деталі
Рукав 1У8-1 5Х100
Заводський номер
Рукав 1У8-1 5Х100
Кількість на модель
5
№
42
Назва деталі
Рамка ХР
Заводський номер
Рамка ХР
Кількість на модель
19
№
43
Назва деталі
Шплінт ХШ
Заводський номер
Шплинт ХШ
Кількість на модель
19
№
44
Назва деталі
Підвісний багатомісний хомут ХПМ-4Х16Х7
Заводський номер
Хомутик подвесной многоместный ХПМ-4Х16Х
Кількість на модель
3
№
45
Назва деталі
Ущільнювальне кільце
Заводський номер
700.11.00.035-1
Кількість на модель
2
№
46
Назва деталі
Прокладка
Заводський номер
700.11.00.032-1
Кількість на модель
6
№
47
Назва деталі
Труба__NT__0__
Заводський номер
700.11.04.036-01
Кількість на модель
1
№
48
Назва деталі
Труба__NT__0__
Заводський номер
700.11.04.036-06
Кількість на модель
1
№
49
Назва деталі
Труба__NT__0__
Заводський номер
700.11.04.036-05
Кількість на модель
1
№
50
Назва деталі
Труба в зборі
Заводський номер
700.11.04.160
Кількість на модель
1
№
51
Назва деталі
Одномісний підвісний хомут ХПО-10Х9
Заводський номер
Хомутик подвеской одноместный ХПО-10Х9
Кількість на модель
3
№
52
Назва деталі
Труба в зборі
Заводський номер
700.11.04.190-2
Кількість на модель
1
№
53
Назва деталі
Труба вийшла з ладу
Заводський номер
700.11.04.170-3
Кількість на модель
1
№
54
Назва деталі
Штуцер
Заводський номер
700.11.00.044
Кількість на модель
2
№
55
Назва деталі
Прокладка 16х22
Заводський номер
Прокладка 16Х22
Кількість на модель
4
№
56
Назва деталі
Глуха гайка
Заводський номер
700.11.00.045
Кількість на модель
2
№
57
Назва деталі
Труба в зборі
Заводський номер
700.11.04.280-1
Кількість на модель
1
№
58
Назва деталі
Болт M7808-628×__NT__3__ ГОСТ 20-021
Заводський номер
Болт М8Х20-021 ГОСТ 7808-62
Кількість на модель
3
№
59
Назва деталі
Пружинна шайба 8Н ГОСТ 6402-61
Заводський номер
Шайба пружинная 8Н ГОСТ 6402-61
Кількість на модель
3
№
60
Назва деталі
Підвісний одномісний хомут ХПО-15Х9
Заводський номер
Хомутик подвесной одноместный ХПО-15Х9
Кількість на модель
2
№
61
Назва деталі
Втулка
Заводський номер
Втулка 12
Кількість на модель
3
№
62
Назва деталі
Труба в зборі
Заводський номер
700.11.04.180-3
Кількість на модель
1
№
63
Назва деталі
Рукав 1У12-15Х100
Заводський номер
Рукав 1У12-15Х100
Кількість на модель
3
№
64
Назва деталі
Фільтр грубого очищення палива у зборі __NT__0__
Заводський номер
700.11.00.100
Кількість на модель
1
№
65
Назва деталі
Гайка М8-011 ГОСТ 5927-62
Заводський номер
Гайка М8-011 ГОСТ 5927-62
Кількість на модель
2
№
66
Назва деталі
Насос РНМ-1
Заводський номер
700.11.00.080
Кількість на модель
1
№
67
Назва деталі
Труба__NT__0__
Заводський номер
700.11.04.035-2
Кількість на модель
1
№
68
Назва деталі
Підвісний одномісний хомут ХПО-15Х7
Заводський номер
Хомутик подвесной одноместный ХПО-15Х7
Кількість на модель
1
№
69
Назва деталі
Труба в зборі
Заводський номер
700.11.04.120-01
Кількість на модель
1
№
70
Назва деталі
Рукав 1У12-15Х150
Заводський номер
Рукав 1У12-15Х150
Кількість на модель
1
№
71
Назва деталі
Стрічка ХЛ-500
Заводський номер
Лента ХЛ-500
Кількість на модель
1
№
72
Назва деталі
Дріт КО 1,6Х300 мм ГОСТ 792-67
Заводський номер
Проволока КО 1,6Х300 мм ГОСТ 792-67
Кількість на модель
3
№
73
Назва деталі
Дріт КО 1,6Х250 мм ГОСТ 792-67
Заводський номер
Проволока КО 1,6Х250 мм ГОСТ 792-67
Кількість на модель
3
№
74
Назва деталі
Стрічка в зборі
Заводський номер
700.11.00.110
Кількість на модель
2
№
75
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Кран у зборі | 700.11.23.000-1 | 1 | 1 | |||||
| Пробка паливного бака | 700.11.03.000 | 1 | 1 | |||||
| Система живлення двигуна | 700.11.00.000-2 | 1 | 1 | |||||
| 1 | Затискний болт | 700.11.00.038 | 3 | 3 | 1 | |||
| 2 | Прокладка 20х30 | Прокладка 20Х30 | 6 | 6 | 2 | |||
| 3 | Труба в зборі | 700.11.04.270-1 | 2 | 2 | 3 | |||
| 4 | Штуцер | 700.11.00.037 | 2 | 2 | 4 | |||
| 5 | Лінійка паливоміра в зборі | 700.11.00.060-1 | 1 | 1 | 5 | |||
| 6 | Гачок для ланцюга | 700.11.00.015 | 1 | 1 | 6 | |||
| 7 | Затор | 700.11.03.012 | 1 | 1 | 7 | |||
| 8 | Наповнювач | 700.11.03.016 | 1 | 1 | 8 | |||
| 9 | Прокладка | 700.11.03.014 | 1 | 1 | 9 | |||
| 10 | Диск | 700.11.03.013 | 1 | 1 | 10 | |||
| 11 | Болт M7308-628×__NT__3__ ГОСТ 16-021 | Болт М8Х16-021 ГОСТ 7308-62 | 1 | 1 | 11 | |||
| 12 | Прокладка 50х60 | Прокладка 50Х60 | 1 | 1 | 12 | |||
| 13 | Кришка | 700.11.03.052 | 1 | 1 | 13 | |||
| 14 | Прокладка | 700.11.03.011 | 1 | 1 | 14 | |||
| 15 | Фільтр паливного бака | 700.11.00.090 | 1 | 1 | 15 | |||
| 16 | Пружинне кільце | 700.11.00.011 | 1 | 1 | 16 | |||
| 17 | Кулька БV 16 мм Н ГОСТ 3722-60 | Шарик БV 16 мм Н ГОСТ 3722-60 | 2 | 2 | 17 | |||
| 18 | Спеціальна шайба | 700.11.00.014 | 1 | 1 | 18 | |||
| 19 | Штуцер | 700.11.00.013 | 1 | 1 | 19 | |||
| 20 | Шплінт 3,2Х20-001 ГОСТ 397- 66 | Шплинт 3,2Х20-001 ГОСТ 397-66 | 1 | 1 | 20 | |||
| 21 | Ручка крана | 700.11.23.016 | 1 | 1 | 21 | |||
| 22 | Штуцер | 700.11.23.015 | 1 | 1 | 22 | |||
| 23 | Штуцер | 700.11.23.013 | 1 | 1 | 23 | |||
| 24 | Прокладка | 700.11.23.017 | 1 | 1 | 24 | |||
| 25 | Пружина | 700.11.23.018 | 1 | 1 | 25 | |||
| 26 | Опора | 700.11.23.012 | 1 | 1 | 26 | |||
| 27 | Стяжка | 700.46.00.150 | 2 | 2 | 27 | |||
| 28 | Корпус крана | 700.11.23.011-1 | 1 | 1 | 28 | |||
| 29 | Паливний бак | 700.11.01.000-1 | 1 | 1 | 29 | |||
| 30 | Болт M7808-6210×__NT__3__ ГОСТ 20-021 | Болт М10Х20-021 ГОСТ 7808-62 | 4 | 4 | 30 | |||
| 31 | Пружинна шайба 10Н ГОСТ 6402-61 | Шайба пружинная 10Н ГОСТ 6402-61 | 4 | 4 | 31 | |||
| 32 | Прокладка | 700.11.00.012 | 1 | 1 | 32 | |||
| 33 | Прокладка 14х24 | Прокладка 14Х24 | 1 | 1 | 33 | |||
| 34 | Затискний болт | 700.11.00.039 | 2 | 2 | 34 | |||
| 35 | Прокладка 12х18 | Прокладка 12Х18 | 4 | 4 | 35 | |||
| 36 | Труба в зборі | 700.11.04.150 | 9 | 9 | 36 | |||
| 37 | Втулка | Втулка 8 | 2 | 2 | 37 | |||
| 38 | Болт M7805-626×__NT__3__ ГОСТ 16-021 | Болт М6Х16-021 ГОСТ 7805-62 | 4 | 4 | 38 | |||
| 39 | Пружинна шайба 6Н ГОСТ 6402-61 | Шайба пружинная 6Н ГОСТ 6402-61 | 4 | 4 | 39 | |||
| 40 | Одномісний підвісний хомут ХПО-10Х7 | Хомутик подвеской одноместный ХПО-10Х7 | 2 | 2 | 40 | |||
| 41 | Стрічка ХЛ-300 | Лента ХЛ-300 | 18 | 18 | 41 | |||
| 42 | Рукав 1У8-1 5Х100 | Рукав 1У8-1 5Х100 | 5 | 5 | 42 | |||
| 43 | Рамка ХР | Рамка ХР | 19 | 19 | 43 | |||
| 44 | Шплінт ХШ | Шплинт ХШ | 19 | 19 | 44 | |||
| 45 | Підвісний багатомісний хомут ХПМ-4Х16Х7 | Хомутик подвесной многоместный ХПМ-4Х16Х | 3 | 3 | 45 | |||
| 46 | Ущільнювальне кільце | 700.11.00.035-1 | 2 | 2 | 46 | |||
| 47 | Прокладка | 700.11.00.032-1 | 6 | 6 | 47 | |||
| 48 | Труба__NT__0__ | 700.11.04.036-01 | 1 | 1 | 48 | |||
| 49 | Труба__NT__0__ | 700.11.04.036-06 | 1 | 1 | 49 | |||
| 50 | Труба__NT__0__ | 700.11.04.036-05 | 1 | 1 | 50 | |||
| 51 | Труба в зборі | 700.11.04.160 | 1 | 1 | 51 | |||
| 52 | Одномісний підвісний хомут ХПО-10Х9 | Хомутик подвеской одноместный ХПО-10Х9 | 3 | 3 | 52 | |||
| 53 | Труба в зборі | 700.11.04.190-2 | 1 | 1 | 53 | |||
| 54 | Труба вийшла з ладу | 700.11.04.170-3 | 1 | 1 | 54 | |||
| 55 | Штуцер | 700.11.00.044 | 2 | 2 | 55 | |||
| 56 | Прокладка 16х22 | Прокладка 16Х22 | 4 | 4 | 56 | |||
| 57 | Глуха гайка | 700.11.00.045 | 2 | 2 | 57 | |||
| 58 | Труба в зборі | 700.11.04.280-1 | 1 | 1 | 58 | |||
| 59 | Болт M7808-628×__NT__3__ ГОСТ 20-021 | Болт М8Х20-021 ГОСТ 7808-62 | 3 | 3 | 59 | |||
| 60 | Пружинна шайба 8Н ГОСТ 6402-61 | Шайба пружинная 8Н ГОСТ 6402-61 | 3 | 3 | 60 | |||
| 61 | Підвісний одномісний хомут ХПО-15Х9 | Хомутик подвесной одноместный ХПО-15Х9 | 2 | 2 | 61 | |||
| 62 | Втулка | Втулка 12 | 3 | 3 | 62 | |||
| 63 | Труба в зборі | 700.11.04.180-3 | 1 | 1 | 63 | |||
| 64 | Рукав 1У12-15Х100 | Рукав 1У12-15Х100 | 3 | 3 | 64 | |||
| 65 | Фільтр грубого очищення палива у зборі __NT__0__ | 700.11.00.100 | 1 | 1 | 65 | |||
| 66 | Гайка М8-011 ГОСТ 5927-62 | Гайка М8-011 ГОСТ 5927-62 | 2 | 2 | 66 | |||
| 67 | Насос РНМ-1 | 700.11.00.080 | 1 | 1 | 67 | |||
| 68 | Труба__NT__0__ | 700.11.04.035-2 | 1 | 1 | 68 | |||
| 69 | Підвісний одномісний хомут ХПО-15Х7 | Хомутик подвесной одноместный ХПО-15Х7 | 1 | 1 | 69 | |||
| 70 | Труба в зборі | 700.11.04.120-01 | 1 | 1 | 70 | |||
| 71 | Рукав 1У12-15Х150 | Рукав 1У12-15Х150 | 1 | 1 | 71 | |||
| 72 | Стрічка ХЛ-500 | Лента ХЛ-500 | 1 | 1 | 72 | |||
| 73 | Дріт КО 1,6Х300 мм ГОСТ 792-67 | Проволока КО 1,6Х300 мм ГОСТ 792-67 | 3 | 3 | 73 | |||
| 74 | Дріт КО 1,6Х250 мм ГОСТ 792-67 | Проволока КО 1,6Х250 мм ГОСТ 792-67 | 3 | 3 | 74 | |||
| 75 | Стрічка в зборі | 700.11.00.110 | 2 | 2 | 75 |
