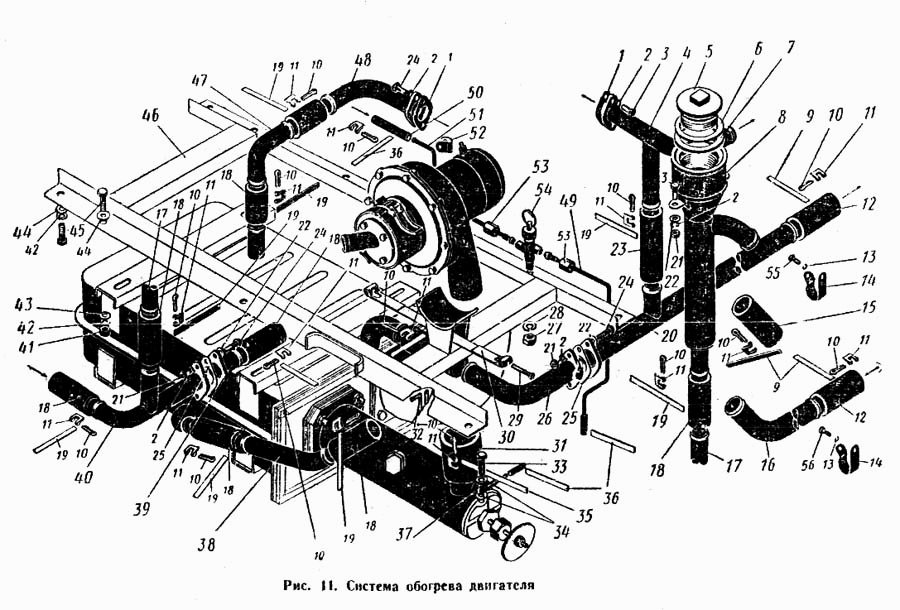

Система обігріву двигуна
100%
Назва деталі
Система обігріву __NT__0__
Заводський номер
700.15.00.000-6
Кількість на модель
1
№
Назва деталі
Трубопроводи системи обігріву
Заводський номер
700.15.04.000-5
Кількість на модель
1
№
Назва деталі
Прокладка
Заводський номер
700.15.00.034
Кількість на модель
2
№
1
Назва деталі
Пружинна шайба 8Н ГОСТ 6402-61
Заводський номер
Шайба пружинная 8Н ГОСТ 6402-61
Кількість на модель
18
№
2
Назва деталі
Болт M7808-628×__NT__3__ ГОСТ 20-021
Заводський номер
Болт М8Х20-021 ГОСТ 7808-62
Кількість на модель
6
№
3
Назва деталі
Труба в зборі
Заводський номер
700.15.04.200
Кількість на модель
1
№
4
Назва деталі
Затор
Заводський номер
700.00.17.024-2
Кількість на модель
1
№
5
Назва деталі
Кільце
Заводський номер
700.00.17.011
Кількість на модель
1
№
6
Назва деталі
Прокладка
Заводський номер
700.13.00.057
Кількість на модель
1
№
7
Назва деталі
Горловина заливна
Заводський номер
700.15.04.210-2
Кількість на модель
1
№
8
Назва деталі
Стрічка ХЛ-400
Заводський номер
Лента ХЛ-400
Кількість на модель
8
№
9
Назва деталі
Шплінт хомутика ХШ
Заводський номер
Шплинт хомутика ХШ
Кількість на модель
34
№
10
Назва деталі
Рамка хомутика ХР
Заводський номер
Рамка хомутика ХР
Кількість на модель
34
№
11
Назва деталі
Рукав 1У32-15Х90
Заводський номер
Рукав 1У32-15Х90
Кількість на модель
3
№
12
Назва деталі
Пружинна шайба 6Н ГОСТ 6402-61
Заводський номер
Шайба пружинная 6Н ГОСТ 6402-61
Кількість на модель
2
№
13
Назва деталі
Підвісний одномісний хомут ХПО 32Х7Ц6Хр
Заводський номер
Хомутик подвесной одноместный ХПО 32Х7Ц6
Кількість на модель
2
№
14
Назва деталі
Рукав 1У32-15Х120
Заводський номер
Рукав 1У32-15Х120
Кількість на модель
1
№
15
Назва деталі
Труба__NT__0__
Заводський номер
700.15.04.057
Кількість на модель
1
№
16
Назва деталі
Труба__NT__0__
Заводський номер
700.15.04.058
Кількість на модель
1
№
17
Назва деталі
Рукав 1У28-15Х90
Заводський номер
Рукав 1У28-15Х90
Кількість на модель
8
№
18
Назва деталі
Стрічка ХЛ-350
Заводський номер
Лента ХЛ-350
Кількість на модель
18
№
19
Назва деталі
Труба в зборі
Заводський номер
700.15.04.130-4
Кількість на модель
1
№
20
Назва деталі
Гайка М8 класу 2-011 за ГОСТ 5927-62
Заводський номер
Гайка М8 кл. 2-011 ГОСТ 5927-62
Кількість на модель
8
№
21
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 8-001 ГОСТ 11371-68
Кількість на модель
6
№
22
Назва деталі
Рукав 1У28-15Х170
Заводський номер
Рукав 1У28-15Х170
Кількість на модель
1
№
23
Назва деталі
Болт M7808-628×__NT__3__ ГОСТ 30-021
Заводський номер
Болт М8Х30-021 ГОСТ 7808-62
Кількість на модель
4
№
24
Назва деталі
Прокладка
Заводський номер
700.15.00.061
Кількість на модель
2
№
25
Назва деталі
Трубка в зборі
Заводський номер
700.15.04.170-5
Кількість на модель
1
№
26
Назва деталі
Гайка М12х1,25-011 ГОСТ 5927-62
Заводський номер
Гайка М12Х1,25-011 ГОСТ 5927-62
Кількість на модель
1
№
27
Назва деталі
Пружинна шайба 12Н ГОСТ 6402-61
Заводський номер
Шайба пружинная 12Н ГОСТ 6402-61
Кількість на модель
1
№
28
Назва деталі
Гвинт
Заводський номер
700.15.00.047
Кількість на модель
1
№
29
Назва деталі
Стрічка в зборі
Заводський номер
700.15.00.110
Кількість на модель
1
№
30
Назва деталі
Рукав 4У54-15Х95
Заводський номер
Рукав 4У54-15Х95
Кількість на модель
1
№
31
Назва деталі
Змійовик
Заводський номер
700.15.00.078-1
Кількість на модель
1
№
32
Назва деталі
Затискний болт
Заводський номер
700.11.00.039
Кількість на модель
1
№
33
Назва деталі
Прокладка 12х18
Заводський номер
Прокладка 12Х18
Кількість на модель
2
№
34
Назва деталі
Стрічка ХЛ-525
Заводський номер
Лента ХЛ-525
Кількість на модель
2
№
35
Назва деталі
Стрічка ХЛ-200
Заводський номер
Лента ХЛ-200
Кількість на модель
6
№
36
Назва деталі
Труба в зборі
Заводський номер
700.15.04.090-3
Кількість на модель
1
№
37
Назва деталі
Труба__NT__0__
Заводський номер
700.15.04.083-03
Кількість на модель
1
№
38
Назва деталі
Труба в зборі
Заводський номер
700.15.04.180-2
Кількість на модель
1
№
39
Назва деталі
Труба в зборі
Заводський номер
700.15.04.120-2
Кількість на модель
1
№
40
Назва деталі
Гайка М10-011 ГОСТ 5927-62
Заводський номер
Гайка М10-011 ГОСТ 5927-62
Кількість на модель
4
№
41
Назва деталі
Пружинна шайба 10Н ГОСТ 6402-61
Заводський номер
Шайба пружинная 10Н ГОСТ 6402-61
Кількість на модель
8
№
42
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 10-001 ГОСТ 11371-68
Кількість на модель
11
№
43
Назва деталі
Болт M7808--6210×__NT__3__ ГОСТ 30-021
Заводський номер
Болт М10Х30-021 ГОСТ 7808--62
Кількість на модель
8
№
45
Назва деталі
Рама у зборі
Заводський номер
700.15.00.090-5
Кількість на модель
1
№
46
Назва деталі
Труба__NT__0__
Заводський номер
700.15.04.083-02
Кількість на модель
1
№
47
Назва деталі
Труба в зборі
Заводський номер
700.15.04.150-1
Кількість на модель
1
№
48
Назва деталі
Труба в зборі
Заводський номер
700.15.04.080-4
Кількість на модель
1
№
49
Назва деталі
Рукав 1У8-15Х80
Заводський номер
Рукав 1У8-15Х80
Кількість на модель
3
№
50
Назва деталі
Трубка в зборі
Заводський номер
700.15.04.110-3
Кількість на модель
1
№
51
Назва деталі
Підвісний одномісний хомут ХПО 8Х9Ц6Хр
Заводський номер
Хомутик подвесной одноместный ХПО 8Х9Ц6Х
Кількість на модель
1
№
52
Назва деталі
Накидна гайка
Заводський номер
700.15.04.026
Кількість на модель
2
№
53
Назва деталі
Кран
Заводський номер
700.15.00.070-2
Кількість на модель
1
№
54
Назва деталі
Болт M7808-626×__NT__3__ ГОСТ 16-021
Заводський номер
Болт М6Х16-021 ГОСТ 7808-62
Кількість на модель
2
№
55
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Система обігріву __NT__0__ | 700.15.00.000-6 | 1 | 1 | |||||
| Трубопроводи системи обігріву | 700.15.04.000-5 | 1 | 1 | |||||
| 1 | Прокладка | 700.15.00.034 | 2 | 2 | 1 | |||
| 2 | Пружинна шайба 8Н ГОСТ 6402-61 | Шайба пружинная 8Н ГОСТ 6402-61 | 18 | 18 | 2 | |||
| 3 | Болт M7808-628×__NT__3__ ГОСТ 20-021 | Болт М8Х20-021 ГОСТ 7808-62 | 6 | 6 | 3 | |||
| 4 | Труба в зборі | 700.15.04.200 | 1 | 1 | 4 | |||
| 5 | Затор | 700.00.17.024-2 | 1 | 1 | 5 | |||
| 6 | Кільце | 700.00.17.011 | 1 | 1 | 6 | |||
| 7 | Прокладка | 700.13.00.057 | 1 | 1 | 7 | |||
| 8 | Горловина заливна | 700.15.04.210-2 | 1 | 1 | 8 | |||
| 9 | Стрічка ХЛ-400 | Лента ХЛ-400 | 8 | 8 | 9 | |||
| 10 | Шплінт хомутика ХШ | Шплинт хомутика ХШ | 34 | 34 | 10 | |||
| 11 | Рамка хомутика ХР | Рамка хомутика ХР | 34 | 34 | 11 | |||
| 12 | Рукав 1У32-15Х90 | Рукав 1У32-15Х90 | 3 | 3 | 12 | |||
| 13 | Пружинна шайба 6Н ГОСТ 6402-61 | Шайба пружинная 6Н ГОСТ 6402-61 | 2 | 2 | 13 | |||
| 14 | Підвісний одномісний хомут ХПО 32Х7Ц6Хр | Хомутик подвесной одноместный ХПО 32Х7Ц6 | 2 | 2 | 14 | |||
| 15 | Рукав 1У32-15Х120 | Рукав 1У32-15Х120 | 1 | 1 | 15 | |||
| 16 | Труба__NT__0__ | 700.15.04.057 | 1 | 1 | 16 | |||
| 17 | Труба__NT__0__ | 700.15.04.058 | 1 | 1 | 17 | |||
| 18 | Рукав 1У28-15Х90 | Рукав 1У28-15Х90 | 8 | 8 | 18 | |||
| 19 | Стрічка ХЛ-350 | Лента ХЛ-350 | 18 | 18 | 19 | |||
| 20 | Труба в зборі | 700.15.04.130-4 | 1 | 1 | 20 | |||
| 21 | Гайка М8 класу 2-011 за ГОСТ 5927-62 | Гайка М8 кл. 2-011 ГОСТ 5927-62 | 8 | 8 | 21 | |||
| 22 | Шайба ГОСТ | Шайба 8-001 ГОСТ 11371-68 | 6 | 6 | 22 | |||
| 23 | Рукав 1У28-15Х170 | Рукав 1У28-15Х170 | 1 | 1 | 23 | |||
| 24 | Болт M7808-628×__NT__3__ ГОСТ 30-021 | Болт М8Х30-021 ГОСТ 7808-62 | 4 | 4 | 24 | |||
| 25 | Прокладка | 700.15.00.061 | 2 | 2 | 25 | |||
| 26 | Трубка в зборі | 700.15.04.170-5 | 1 | 1 | 26 | |||
| 27 | Гайка М12х1,25-011 ГОСТ 5927-62 | Гайка М12Х1,25-011 ГОСТ 5927-62 | 1 | 1 | 27 | |||
| 28 | Пружинна шайба 12Н ГОСТ 6402-61 | Шайба пружинная 12Н ГОСТ 6402-61 | 1 | 1 | 28 | |||
| 29 | Гвинт | 700.15.00.047 | 1 | 1 | 29 | |||
| 30 | Стрічка в зборі | 700.15.00.110 | 1 | 1 | 30 | |||
| 31 | Рукав 4У54-15Х95 | Рукав 4У54-15Х95 | 1 | 1 | 31 | |||
| 32 | Змійовик | 700.15.00.078-1 | 1 | 1 | 32 | |||
| 33 | Затискний болт | 700.11.00.039 | 1 | 1 | 33 | |||
| 34 | Прокладка 12х18 | Прокладка 12Х18 | 2 | 2 | 34 | |||
| 35 | Стрічка ХЛ-525 | Лента ХЛ-525 | 2 | 2 | 35 | |||
| 36 | Стрічка ХЛ-200 | Лента ХЛ-200 | 6 | 6 | 36 | |||
| 37 | Труба в зборі | 700.15.04.090-3 | 1 | 1 | 37 | |||
| 38 | Труба__NT__0__ | 700.15.04.083-03 | 1 | 1 | 38 | |||
| 39 | Труба в зборі | 700.15.04.180-2 | 1 | 1 | 39 | |||
| 40 | Труба в зборі | 700.15.04.120-2 | 1 | 1 | 40 | |||
| 41 | Гайка М10-011 ГОСТ 5927-62 | Гайка М10-011 ГОСТ 5927-62 | 4 | 4 | 41 | |||
| 42 | Пружинна шайба 10Н ГОСТ 6402-61 | Шайба пружинная 10Н ГОСТ 6402-61 | 8 | 8 | 42 | |||
| 43 | Шайба ГОСТ | Шайба 10-001 ГОСТ 11371-68 | 11 | 11 | 43 | |||
| 45 | Болт M7808--6210×__NT__3__ ГОСТ 30-021 | Болт М10Х30-021 ГОСТ 7808--62 | 8 | 8 | 45 | |||
| 46 | Рама у зборі | 700.15.00.090-5 | 1 | 1 | 46 | |||
| 47 | Труба__NT__0__ | 700.15.04.083-02 | 1 | 1 | 47 | |||
| 48 | Труба в зборі | 700.15.04.150-1 | 1 | 1 | 48 | |||
| 49 | Труба в зборі | 700.15.04.080-4 | 1 | 1 | 49 | |||
| 50 | Рукав 1У8-15Х80 | Рукав 1У8-15Х80 | 3 | 3 | 50 | |||
| 51 | Трубка в зборі | 700.15.04.110-3 | 1 | 1 | 51 | |||
| 52 | Підвісний одномісний хомут ХПО 8Х9Ц6Хр | Хомутик подвесной одноместный ХПО 8Х9Ц6Х | 1 | 1 | 52 | |||
| 53 | Накидна гайка | 700.15.04.026 | 2 | 2 | 53 | |||
| 54 | Кран | 700.15.00.070-2 | 1 | 1 | 54 | |||
| 55 | Болт M7808-626×__NT__3__ ГОСТ 16-021 | Болт М6Х16-021 ГОСТ 7808-62 | 2 | 2 | 55 |
