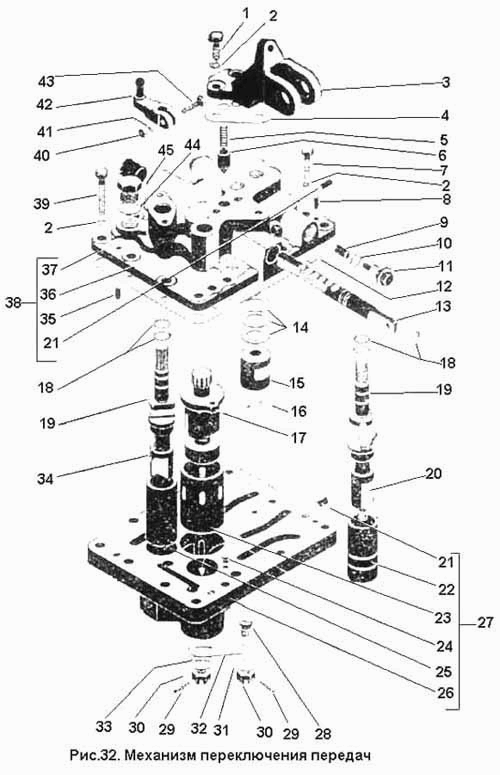

Механізм перемикання передач
100%
Назва деталі
Механізм перемикання передач
Заводський номер
700А.17.02.000-2
Кількість на модель
№
Назва деталі
Болт M7808-7010×__NT__3__ ГОСТ 30
Заводський номер
Болт М10Х30 ГОСТ 7808-70
Кількість на модель
3
№
1
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 10.65
Заводський номер
Шайба 10.65Г ГОСТ 6402-70
Кількість на модель
17
№
2
Назва деталі
Кронштейн
Заводський номер
700А.17.02.042
Кількість на модель
1
№
3
Назва деталі
Прокладка
Заводський номер
700А.17.02.043
Кількість на модель
1
№
4
Назва деталі
Пружина
Заводський номер
700.17.16.063
Кількість на модель
1
№
5
Назва деталі
Фіксатор
Заводський номер
700А.17.02.033
Кількість на модель
1
№
6
Назва деталі
Болт M7808-7010×__NT__3__ ГОСТ 25
Заводський номер
Болт М10Х25 ГОСТ 7808-70
Кількість на модель
3
№
7
Назва деталі
Штифт 8Пр22Х18 ГОСТ 3128-70
Заводський номер
Штифт 8Пр22Х18 ГОСТ 3128-70
Кількість на модель
2
№
8
Назва деталі
Золотник
Заводський номер
700А.17.02.028
Кількість на модель
2
№
9
Назва деталі
Прокладка
Заводський номер
700.17.04.039
Кількість на модель
4
№
10
Назва деталі
Затор
Заводський номер
700А.17.02.024
Кількість на модель
4
№
11
Назва деталі
Прокладка
Заводський номер
700А.17.02.026.1
Кількість на модель
1
№
12
Назва деталі
Рейка
Заводський номер
700А.17.02.036-1
Кількість на модель
1
№
13
Назва деталі
Прокладка
Заводський номер
700А.17.02.047
Кількість на модель
5
№
14
Назва деталі
Кришка
Заводський номер
700А.17.02.015-1
Кількість на модель
1
№
15
Назва деталі
Затор
Заводський номер
700А.17.02.045-1
Кількість на модель
1
№
15
Назва деталі
Диск
Заводський номер
700А.17.02.046
Кількість на модель
1
№
16
Назва деталі
Золотник
Заводський номер
700А.17.02.039
Кількість на модель
1
№
17
Назва деталі
Кільце Н1-18х14-3 ГОСТ 18829-73
Заводський номер
Кольцо Н1-18Х14-3 ГОСТ 18829-73
Кількість на модель
6
№
18
Назва деталі
Повідець
Заводський номер
700.17.02.022
Кількість на модель
2
№
19
Назва деталі
Золотник
Заводський номер
700А.17.02.032-2
Кількість на модель
1
№
20
Назва деталі
Заглушка
Заводський номер
700.17.02.029
Кількість на модель
3
№
21
Назва деталі
Гільза
Заводський номер
700.17.02.013-3
Кількість на модель
1
№
22
Назва деталі
Гільза
Заводський номер
700А.17.02.044
Кількість на модель
1
№
23
Назва деталі
Опора
Заводський номер
700А.17.02.048
Кількість на модель
№
24
Назва деталі
Гільза
Заводський номер
700.17.02.014
Кількість на модель
1
№
25
Назва деталі
Корпус
Заводський номер
700А.17.02.011-2
Кількість на модель
1
№
26
Назва деталі
Корпус у зборі
Заводський номер
700А.17.02.010-2
Кількість на модель
1
№
27
Назва деталі
Опора
Заводський номер
700А.17.02.038-1
Кількість на модель
1
№
28
Назва деталі
Шплінт 2.5х16 ГОСТ 397-79
Заводський номер
Шплинт 2.5Х16 ГОСТ 397-79
Кількість на модель
2
№
29
Назва деталі
Гайка М10 ГОСТ 5933-73
Заводський номер
Гайка М10 ГОСТ 5933-73
Кількість на модель
2
№
30
Назва деталі
Диск
Заводський номер
700А.17.02.035
Кількість на модель
№
31
Назва деталі
Засувка
Заводський номер
700А.17.02.037-2
Кількість на модель
№
32
Назва деталі
Диск
Заводський номер
700А.17.02.035-1
Кількість на модель
1
№
33
Назва деталі
Золотник
Заводський номер
700А.17.02.051
Кількість на модель
1
№
34
Назва деталі
Штифт 6Пр22Х12 ГОСТ 3128-70
Заводський номер
Штифт 6Пр22Х12 ГОСТ 3128-70
Кількість на модель
1
№
36
Назва деталі
Заглушка
Заводський номер
700.17.02.055
Кількість на модель
1
№
37
Назва деталі
Кришка у зборі
Заводський номер
700А.17.02.020-1
Кількість на модель
1
№
38
Назва деталі
Болт M7811-7010×__NT__3__ ГОСТ 50
Заводський номер
Болт М10Х50 ГОСТ 7811-70
Кількість на модель
10
№
39
Назва деталі
Гайка М8 ГОСТ 5927-70
Заводський номер
Гайка М8 ГОСТ 5927-70
Кількість на модель
1
№
40
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 8.65
Заводський номер
Шайба 8.65Г ГОСТ 6402-70
Кількість на модель
1
№
41
Назва деталі
Важіль у зборі
Заводський номер
700.17.02.040-1
Кількість на модель
1
№
42
Назва деталі
Болт M7808-708×__NT__3__ ГОСТ 30
Заводський номер
Болт М8Х30 ГОСТ 7808-70
Кількість на модель
1
№
43
Назва деталі
Прокладка
Заводський номер
700.17.01.413
Кількість на модель
1
№
44
Назва деталі
Заглушка М22Х1.5 ЛК 0012-00
Заводський номер
Пробка М22Х1.5 ЛК 0012-00
Кількість на модель
1
№
45
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Механізм перемикання передач | 700А.17.02.000-2 | |||||||
| 1 | Болт M7808-7010×__NT__3__ ГОСТ 30 | Болт М10Х30 ГОСТ 7808-70 | 3 | 3 | 1 | |||
| 2 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 10.65 | Шайба 10.65Г ГОСТ 6402-70 | 17 | 17 | 2 | |||
| 3 | Кронштейн | 700А.17.02.042 | 1 | 1 | 3 | |||
| 4 | Прокладка | 700А.17.02.043 | 1 | 1 | 4 | |||
| 5 | Пружина | 700.17.16.063 | 1 | 1 | 5 | |||
| 6 | Фіксатор | 700А.17.02.033 | 1 | 1 | 6 | |||
| 7 | Болт M7808-7010×__NT__3__ ГОСТ 25 | Болт М10Х25 ГОСТ 7808-70 | 3 | 3 | 7 | |||
| 8 | Штифт 8Пр22Х18 ГОСТ 3128-70 | Штифт 8Пр22Х18 ГОСТ 3128-70 | 2 | 2 | 8 | |||
| 9 | Золотник | 700А.17.02.028 | 2 | 2 | 9 | |||
| 10 | Прокладка | 700.17.04.039 | 4 | 4 | 10 | |||
| 11 | Затор | 700А.17.02.024 | 4 | 4 | 11 | |||
| 12 | Прокладка | 700А.17.02.026.1 | 1 | 1 | 12 | |||
| 13 | Рейка | 700А.17.02.036-1 | 1 | 1 | 13 | |||
| 14 | Прокладка | 700А.17.02.047 | 5 | 5 | 14 | |||
| 15 | Кришка | 700А.17.02.015-1 | 1 | 1 | 15 | |||
| 15 | Затор | 700А.17.02.045-1 | 1 | 1 | 15 | |||
| 16 | Диск | 700А.17.02.046 | 1 | 1 | 16 | |||
| 17 | Золотник | 700А.17.02.039 | 1 | 1 | 17 | |||
| 18 | Кільце Н1-18х14-3 ГОСТ 18829-73 | Кольцо Н1-18Х14-3 ГОСТ 18829-73 | 6 | 6 | 18 | |||
| 19 | Повідець | 700.17.02.022 | 2 | 2 | 19 | |||
| 20 | Золотник | 700А.17.02.032-2 | 1 | 1 | 20 | |||
| 21 | Заглушка | 700.17.02.029 | 3 | 3 | 21 | |||
| 22 | Гільза | 700.17.02.013-3 | 1 | 1 | 22 | |||
| 23 | Гільза | 700А.17.02.044 | 1 | 1 | 23 | |||
| 24 | Опора | 700А.17.02.048 | 24 | |||||
| 25 | Гільза | 700.17.02.014 | 1 | 1 | 25 | |||
| 26 | Корпус | 700А.17.02.011-2 | 1 | 1 | 26 | |||
| 27 | Корпус у зборі | 700А.17.02.010-2 | 1 | 1 | 27 | |||
| 28 | Опора | 700А.17.02.038-1 | 1 | 1 | 28 | |||
| 29 | Шплінт 2.5х16 ГОСТ 397-79 | Шплинт 2.5Х16 ГОСТ 397-79 | 2 | 2 | 29 | |||
| 30 | Гайка М10 ГОСТ 5933-73 | Гайка М10 ГОСТ 5933-73 | 2 | 2 | 30 | |||
| 31 | Диск | 700А.17.02.035 | 31 | |||||
| 32 | Засувка | 700А.17.02.037-2 | 32 | |||||
| 33 | Диск | 700А.17.02.035-1 | 1 | 1 | 33 | |||
| 34 | Золотник | 700А.17.02.051 | 1 | 1 | 34 | |||
| 36 | Штифт 6Пр22Х12 ГОСТ 3128-70 | Штифт 6Пр22Х12 ГОСТ 3128-70 | 1 | 1 | 36 | |||
| 37 | Заглушка | 700.17.02.055 | 1 | 1 | 37 | |||
| 38 | Кришка у зборі | 700А.17.02.020-1 | 1 | 1 | 38 | |||
| 39 | Болт M7811-7010×__NT__3__ ГОСТ 50 | Болт М10Х50 ГОСТ 7811-70 | 10 | 10 | 39 | |||
| 40 | Гайка М8 ГОСТ 5927-70 | Гайка М8 ГОСТ 5927-70 | 1 | 1 | 40 | |||
| 41 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 8.65 | Шайба 8.65Г ГОСТ 6402-70 | 1 | 1 | 41 | |||
| 42 | Важіль у зборі | 700.17.02.040-1 | 1 | 1 | 42 | |||
| 43 | Болт M7808-708×__NT__3__ ГОСТ 30 | Болт М8Х30 ГОСТ 7808-70 | 1 | 1 | 43 | |||
| 44 | Прокладка | 700.17.01.413 | 1 | 1 | 44 | |||
| 45 | Заглушка М22Х1.5 ЛК 0012-00 | Пробка М22Х1.5 ЛК 0012-00 | 1 | 1 | 45 |
