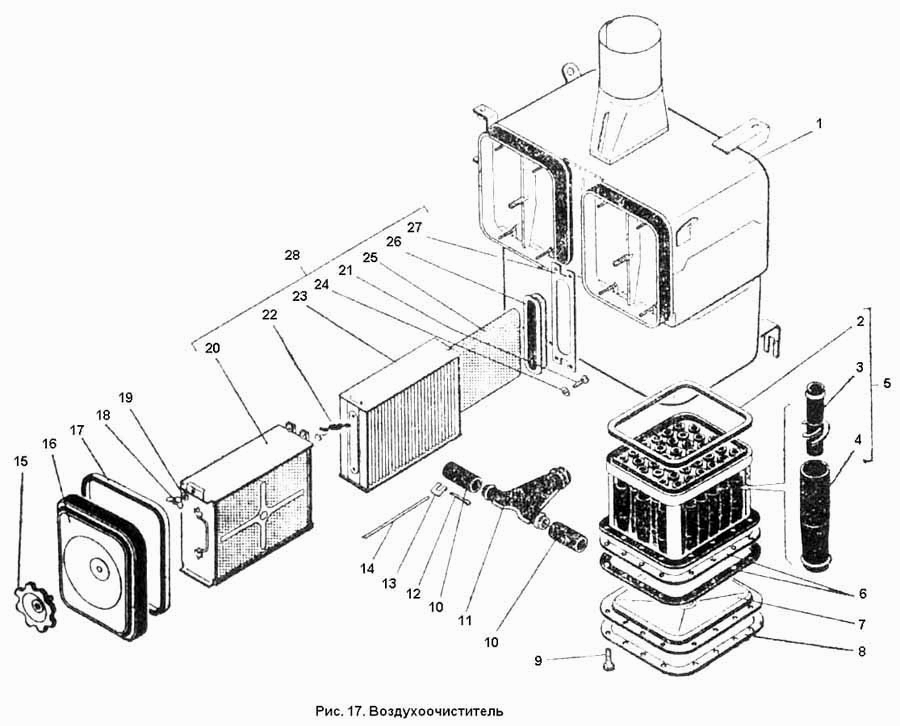

Повітряочисник
100%
Назва деталі
Повітряочисник
Заводський номер
700А.19.04.000-1
Кількість на модель
№
Назва деталі
Корпус
Заводський номер
700А.19.04.010-1
Кількість на модель
1
№
1
Назва деталі
Прокладка
Заводський номер
700А.19.04.058
Кількість на модель
2
№
2
Назва деталі
Направляюча
Заводський номер
700А.19.04.130
Кількість на модель
90
№
3
Назва деталі
Труба__NT__0__
Заводський номер
700.19.02.013-1
Кількість на модель
90
№
4
Назва деталі
Інерційний прилад
Заводський номер
700А.19.04.030
Кількість на модель
2
№
5
Назва деталі
Прокладка
Заводський номер
700.19.02.036
Кількість на модель
4
№
6
Назва деталі
Бункер
Заводський номер
700.19.02.050-1
Кількість на модель
2
№
7
Назва деталі
Фланець
Заводський номер
700.19.02.034
Кількість на модель
2
№
8
Назва деталі
Болт M7811-706×__NT__3__ ГОСТ 30
Заводський номер
Болт М6Х30 ГОСТ 7811-70
Кількість на модель
32
№
9
Назва деталі
Втулка 35Х49-15 за ГОСТ 10362-76: L=90 мм
Заводський номер
Рукав 35Х49-15 ГОСТ 10362-76: L=90мм
Кількість на модель
2
№
10
Назва деталі
Трійник
Заводський номер
700.19.02.120-1
Кількість на модель
1
№
11
Назва деталі
Шплінт хомута 6.3 ОСТ 3-408-70
Заводський номер
3408-1
Кількість на модель
4
№
12
Назва деталі
Рамка хомута ОСТ 3-408-70
Заводський номер
А52426-24
Кількість на модель
4
№
13
Назва деталі
Стрічка 400 ГОСТ 503-71
Заводський номер
Лента 400 ГОСТ 503-71
Кількість на модель
4
№
14
Назва деталі
Маховик
Заводський номер
700А.19.04.060
Кількість на модель
2
№
15
Назва деталі
Кришка
Заводський номер
700А.19.04.050
Кількість на модель
2
№
16
Назва деталі
Прокладка
Заводський номер
700А.19.04.068-1
Кількість на модель
2
№
17
Назва деталі
Гайка М8.8.019 ГОСТ 3032-76
Заводський номер
Гайка М8.8.019 ГОСТ 3032-76
Кількість на модель
8
№
18
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 8.01 ГОСТ 11371-78
Кількість на модель
8
№
19
Назва деталі
Корпус
Заводський номер
700А.19.04.150
Кількість на модель
4
№
20
Назва деталі
Болт M7805-706×__NT__3__ ГОСТ 16
Заводський номер
Болт М6Х16 ГОСТ 7805-70
Кількість на модель
24
№
21
Назва деталі
Прокладка ФТ6Х12Х1 МН 3138-62
Заводський номер
Прокладка ФТ6Х12Х1 МН 3138-62
Кількість на модель
8
№
22
Назва деталі
Касета
Заводський номер
700А.19.04.160-1
Кількість на модель
4
№
23
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 6.01 ГОСТ 11371-78
Кількість на модель
16
№
24
Назва деталі
Обечайка в зборі
Заводський номер
700А.19.04.170
Кількість на модель
4
№
25
Назва деталі
Прокладка
Заводський номер
700А.19.04.082
Кількість на модель
4
№
26
Назва деталі
Планка
Заводський номер
700А.19.04.088
Кількість на модель
4
№
27
Назва деталі
Касета в зборі
Заводський номер
700А.19.04.140
Кількість на модель
4
№
28
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Повітряочисник | 700А.19.04.000-1 | |||||||
| 1 | Корпус | 700А.19.04.010-1 | 1 | 1 | 1 | |||
| 2 | Прокладка | 700А.19.04.058 | 2 | 2 | 2 | |||
| 3 | Направляюча | 700А.19.04.130 | 90 | 90 | 3 | |||
| 4 | Труба__NT__0__ | 700.19.02.013-1 | 90 | 90 | 4 | |||
| 5 | Інерційний прилад | 700А.19.04.030 | 2 | 2 | 5 | |||
| 6 | Прокладка | 700.19.02.036 | 4 | 4 | 6 | |||
| 7 | Бункер | 700.19.02.050-1 | 2 | 2 | 7 | |||
| 8 | Фланець | 700.19.02.034 | 2 | 2 | 8 | |||
| 9 | Болт M7811-706×__NT__3__ ГОСТ 30 | Болт М6Х30 ГОСТ 7811-70 | 32 | 32 | 9 | |||
| 10 | Втулка 35Х49-15 за ГОСТ 10362-76: L=90 мм | Рукав 35Х49-15 ГОСТ 10362-76: L=90мм | 2 | 2 | 10 | |||
| 11 | Трійник | 700.19.02.120-1 | 1 | 1 | 11 | |||
| 12 | Шплінт хомута 6.3 ОСТ 3-408-70 | 3408-1 | 4 | 4 | 12 | |||
| 13 | Рамка хомута ОСТ 3-408-70 | А52426-24 | 4 | 4 | 13 | |||
| 14 | Стрічка 400 ГОСТ 503-71 | Лента 400 ГОСТ 503-71 | 4 | 4 | 14 | |||
| 15 | Маховик | 700А.19.04.060 | 2 | 2 | 15 | |||
| 16 | Кришка | 700А.19.04.050 | 2 | 2 | 16 | |||
| 17 | Прокладка | 700А.19.04.068-1 | 2 | 2 | 17 | |||
| 18 | Гайка М8.8.019 ГОСТ 3032-76 | Гайка М8.8.019 ГОСТ 3032-76 | 8 | 8 | 18 | |||
| 19 | Шайба ГОСТ | Шайба 8.01 ГОСТ 11371-78 | 8 | 8 | 19 | |||
| 20 | Корпус | 700А.19.04.150 | 4 | 4 | 20 | |||
| 21 | Болт M7805-706×__NT__3__ ГОСТ 16 | Болт М6Х16 ГОСТ 7805-70 | 24 | 24 | 21 | |||
| 22 | Прокладка ФТ6Х12Х1 МН 3138-62 | Прокладка ФТ6Х12Х1 МН 3138-62 | 8 | 8 | 22 | |||
| 23 | Касета | 700А.19.04.160-1 | 4 | 4 | 23 | |||
| 24 | Шайба ГОСТ | Шайба 6.01 ГОСТ 11371-78 | 16 | 16 | 24 | |||
| 25 | Обечайка в зборі | 700А.19.04.170 | 4 | 4 | 25 | |||
| 26 | Прокладка | 700А.19.04.082 | 4 | 4 | 26 | |||
| 27 | Планка | 700А.19.04.088 | 4 | 4 | 27 | |||
| 28 | Касета в зборі | 700А.19.04.140 | 4 | 4 | 28 |
