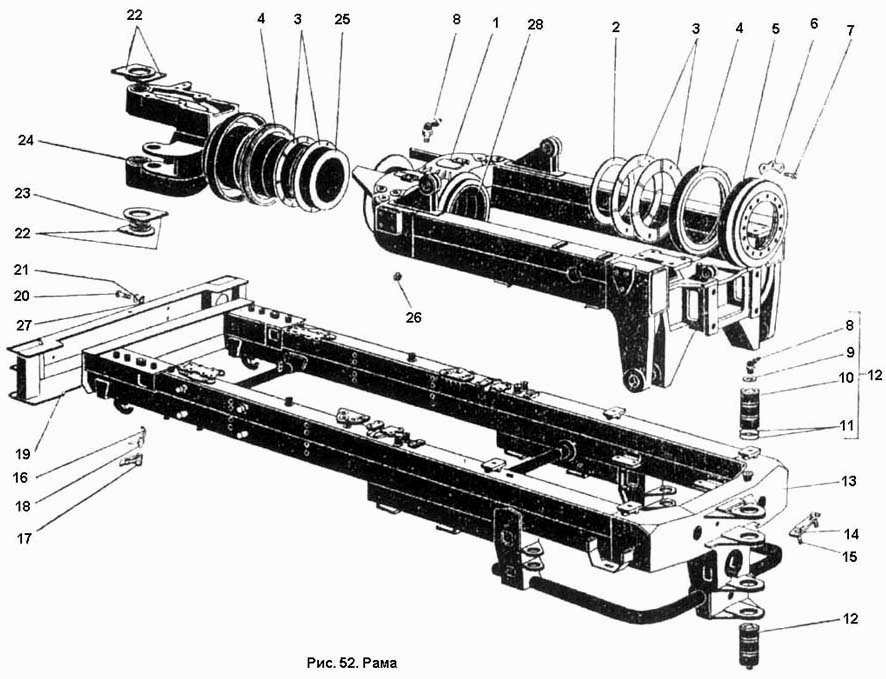

Рама
100%
Назва деталі
Рама у зборі
Заводський номер
700А.28.00.000-2
Кількість на модель
№
Назва деталі
Задня напіврама
Заводський номер
700А.28.02.000-1
Кількість на модель
1
№
1
Назва деталі
Прокладка
Заводський номер
700.28.00.048-02
Кількість на модель
5
№
2
Назва деталі
Прокладка
Заводський номер
700.28.00.048-03
Кількість на модель
5
№
2
Назва деталі
Кільце
Заводський номер
700.28.00.012
Кількість на модель
4
№
3
Назва деталі
Манжета
Заводський номер
700.28.00.040-1
Кількість на модель
2
№
4
Назва деталі
Кришка у зборі
Заводський номер
700.28.00.030-2
Кількість на модель
1
№
5
Назва деталі
Стопорна планка
Заводський номер
700.28.00.047-1
Кількість на модель
5
№
6
Назва деталі
Болт M50×16×7808-70 ГОСТ 1.5
Заводський номер
Болт М16Х1.5Х50 ГОСТ 7808-70
Кількість на модель
15
№
7
Назва деталі
Маслянка 2.3Х45 ГОСТ 19853-74
Заводський номер
Масленка 2.3Х45 ГОСТ 19853-74
Кількість на модель
6
№
8
Назва деталі
Заглушка
Заводський номер
700.28.00.019
Кількість на модель
2
№
9
Назва деталі
Ось
Заводський номер
700А.28.00.019
Кількість на модель
4
№
10
Назва деталі
Кільце Н1-100х90-3 ГОСТ 18829-73
Заводський номер
Кольцо Н1-100Х90-3 ГОСТ 18829-73
Кількість на модель
8
№
11
Назва деталі
Ось у зборі
Заводський номер
700А.28.00.010
Кількість на модель
2
№
12
Назва деталі
Передня напіврама
Заводський номер
700А.28.01.000-3
Кількість на модель
1
№
13
Назва деталі
Клин установчий
Заводський номер
700А.28.00.021
Кількість на модель
2
№
14
Назва деталі
Болт M403×7808-70 ГОСТ 16
Заводський номер
Болт 3М16Х40 ГОСТ 7808-70
Кількість на модель
4
№
15
Назва деталі
Пружина
Заводський номер
700А.28.00.034-1
Кількість на модель
2
№
16
Назва деталі
Засувка
Заводський номер
700А.28.00.035
Кількість на модель
2
№
17
Назва деталі
Ось 22-16х5х60 ГОСТ 9650-7
Заводський номер
Ось 22-16Х5Х 60 ГОСТ 9650-7 1
Кількість на модель
1
№
18
Назва деталі
Бампер у зборі
Заводський номер
700А.28.00.070
Кількість на модель
1
№
19
Назва деталі
Болт M7808-7016×__NT__3__ ГОСТ 32
Заводський номер
Болт М16Х32 ГОСТ 7808-70
Кількість на модель
4
№
20
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 16.01 ГОСТ 11371-78
Кількість на модель
4
№
21
Назва деталі
Диск
Заводський номер
700А.28.00.033
Кількість на модель
4
№
22
Назва деталі
Ущільнювальна стрічка
Заводський номер
700.28.00.016
Кількість на модель
2
№
23
Назва деталі
Втулка
Заводський номер
700.28.00.023
Кількість на модель
2
№
24
Назва деталі
Труба шарніра в зборі
Заводський номер
700А.28.00.020
Кількість на модель
1
№
25
Назва деталі
Пробка КП/8" ГОСТ 12720-67
Заводський номер
Пробка КП/8" ГОСТ 12720-67
Кількість на модель
1
№
26
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 16.65
Заводський номер
Шайба 16.65Г ГОСТ 6402-70
Кількість на модель
4
№
27
Назва деталі
Втулка
Заводський номер
700А.28.02.079
Кількість на модель
2
№
28
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Рама у зборі | 700А.28.00.000-2 | |||||||
| 1 | Задня напіврама | 700А.28.02.000-1 | 1 | 1 | 1 | |||
| 2 | Прокладка | 700.28.00.048-02 | 5 | 5 | 2 | |||
| 2 | Прокладка | 700.28.00.048-03 | 5 | 5 | 2 | |||
| 3 | Кільце | 700.28.00.012 | 4 | 4 | 3 | |||
| 4 | Манжета | 700.28.00.040-1 | 2 | 2 | 4 | |||
| 5 | Кришка у зборі | 700.28.00.030-2 | 1 | 1 | 5 | |||
| 6 | Стопорна планка | 700.28.00.047-1 | 5 | 5 | 6 | |||
| 7 | Болт M50×16×7808-70 ГОСТ 1.5 | Болт М16Х1.5Х50 ГОСТ 7808-70 | 15 | 15 | 7 | |||
| 8 | Маслянка 2.3Х45 ГОСТ 19853-74 | Масленка 2.3Х45 ГОСТ 19853-74 | 6 | 6 | 8 | |||
| 9 | Заглушка | 700.28.00.019 | 2 | 2 | 9 | |||
| 10 | Ось | 700А.28.00.019 | 4 | 4 | 10 | |||
| 11 | Кільце Н1-100х90-3 ГОСТ 18829-73 | Кольцо Н1-100Х90-3 ГОСТ 18829-73 | 8 | 8 | 11 | |||
| 12 | Ось у зборі | 700А.28.00.010 | 2 | 2 | 12 | |||
| 13 | Передня напіврама | 700А.28.01.000-3 | 1 | 1 | 13 | |||
| 14 | Клин установчий | 700А.28.00.021 | 2 | 2 | 14 | |||
| 15 | Болт M403×7808-70 ГОСТ 16 | Болт 3М16Х40 ГОСТ 7808-70 | 4 | 4 | 15 | |||
| 16 | Пружина | 700А.28.00.034-1 | 2 | 2 | 16 | |||
| 17 | Засувка | 700А.28.00.035 | 2 | 2 | 17 | |||
| 18 | Ось 22-16х5х60 ГОСТ 9650-7 | Ось 22-16Х5Х 60 ГОСТ 9650-7 1 | 1 | 1 | 18 | |||
| 19 | Бампер у зборі | 700А.28.00.070 | 1 | 1 | 19 | |||
| 20 | Болт M7808-7016×__NT__3__ ГОСТ 32 | Болт М16Х32 ГОСТ 7808-70 | 4 | 4 | 20 | |||
| 21 | Шайба ГОСТ | Шайба 16.01 ГОСТ 11371-78 | 4 | 4 | 21 | |||
| 22 | Диск | 700А.28.00.033 | 4 | 4 | 22 | |||
| 23 | Ущільнювальна стрічка | 700.28.00.016 | 2 | 2 | 23 | |||
| 24 | Втулка | 700.28.00.023 | 2 | 2 | 24 | |||
| 25 | Труба шарніра в зборі | 700А.28.00.020 | 1 | 1 | 25 | |||
| 26 | Пробка КП/8" ГОСТ 12720-67 | Пробка КП/8" ГОСТ 12720-67 | 1 | 1 | 26 | |||
| 27 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 16.65 | Шайба 16.65Г ГОСТ 6402-70 | 4 | 4 | 27 | |||
| 28 | Втулка | 700А.28.02.079 | 2 | 2 | 28 |
