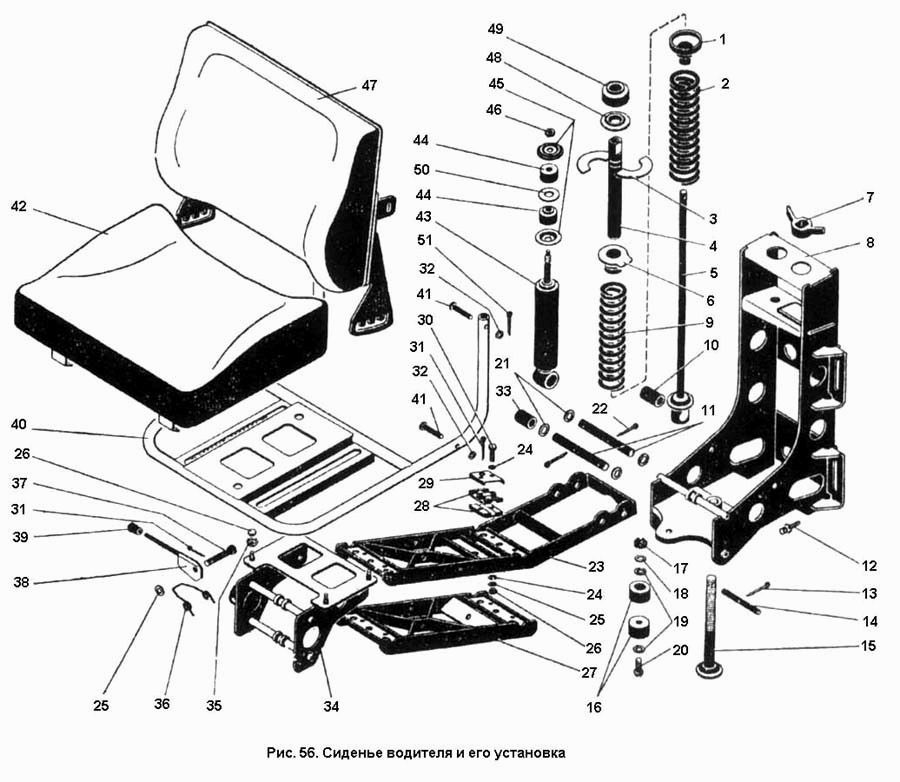

Водійське сидіння та його встановлення
100%
Назва деталі
Сидіння в зборі
Заводський номер
700А.68.00.000
Кількість на модель
№
Назва деталі
__NT__0__ Встановлення сидіння
Заводський номер
700А.00.68.000
Кількість на модель
№
Назва деталі
Проставка
Заводський номер
700А.68.04.018
Кількість на модель
1
№
1
Назва деталі
Пружина
Заводський номер
700А.68.04.016
Кількість на модель
1
№
2
Назва деталі
Фіксатор
Заводський номер
700А.68.04.013
Кількість на модель
1
№
3
Назва деталі
Направляюча
Заводський номер
700А.68.04.017
Кількість на модель
1
№
4
Назва деталі
Направляє
Заводський номер
700А.68.04.050
Кількість на модель
1
№
5
Назва деталі
Гайка
Заводський номер
700А.68.04.015
Кількість на модель
1
№
6
Назва деталі
Рукоятка
Заводський номер
700А.00.68.013
Кількість на модель
1
№
7
Назва деталі
Основа сидіння
Заводський номер
700А.68.04.010
Кількість на модель
1
№
8
Назва деталі
Пружина
Заводський номер
700А.68.04.056
Кількість на модель
1
№
9
Назва деталі
Втулка
Заводський номер
700А.68.04.021
Кількість на модель
1
№
10
Назва деталі
Ось
Заводський номер
700А.68.04.019
Кількість на модель
2
№
11
Назва деталі
Гвинт
Заводський номер
700А.00.68.011
Кількість на модель
4
№
12
Назва деталі
Шплінт 2.5х25 ГОСТ 397-79
Заводський номер
Шплинт 2.5Х25 ГОСТ 397-79
Кількість на модель
1
№
13
Назва деталі
Стрижень
Заводський номер
700А.68.04.052
Кількість на модель
1
№
14
Назва деталі
Гвинт
Заводський номер
700А.68.04.060
Кількість на модель
1
№
15
Назва деталі
Опора
Заводський номер
700А.68.04.026
Кількість на модель
2
№
16
Назва деталі
Гайка М6 ГОСТ 5927-70
Заводський номер
Гайка М6 ГОСТ 5927-70
Кількість на модель
1
№
17
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 6.65
Заводський номер
Шайба 6.65Г ГОСТ 6402-70
Кількість на модель
1
№
18
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 6.01 ГОСТ 11371-78
Кількість на модель
1
№
19
Назва деталі
Гвинт М6х18 ГОСТ17473-72
Заводський номер
Винт М6Х18 ГОСТ 17473-72
Кількість на модель
1
№
20
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 16.01 ГОСТ 11371-78
Кількість на модель
4
№
21
Назва деталі
Шплінт 3.2х28 ГОСТ 397-79
Заводський номер
Шплинт 3.2Х28 ГОСТ 397-79
Кількість на модель
4
№
22
Назва деталі
Важіль
Заводський номер
700А.68.04.030-1
Кількість на модель
1
№
23
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 8.65
Заводський номер
Шайба 8.65Г ГОСТ 6402-70
Кількість на модель
16
№
24
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 8.01 ГОСТ 11371-78
Кількість на модель
33
№
25
Назва деталі
Гайка М8 ГОСТ 5927-70
Заводський номер
Гайка М8 ГОСТ 5927-70
Кількість на модель
20
№
26
Назва деталі
Важіль
Заводський номер
700А.68.04.040
Кількість на модель
1
№
27
Назва деталі
Подшипник
Заводський номер
700А.68.04.027
Кількість на модель
16
№
28
Назва деталі
Кришка
Заводський номер
700А.68.04.011
Кількість на модель
7
№
29
Назва деталі
Болт M7811-708×__NT__3__ ГОСТ 40
Заводський номер
Болт М8Х40 ГОСТ 7811-70
Кількість на модель
16
№
30
Назва деталі
Шплінт 3.2х20 ГОСТ 397-79
Заводський номер
Шплинт 3.2Х20 ГОСТ 397-79
Кількість на модель
4
№
31
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 10.01 ГОСТ 11371-78
Кількість на модель
4
№
32
Назва деталі
Втулка
Заводський номер
700А.68.04.055
Кількість на модель
1
№
33
Назва деталі
Кронштейн
Заводський номер
700А.68.04.020
Кількість на модель
1
№
34
Назва деталі
Диск
Заводський номер
700А.68.00.012
Кількість на модель
3
№
35
Назва деталі
Пружина
Заводський номер
700А.68.00.011-1
Кількість на модель
1
№
36
Назва деталі
Фіксатор
Заводський номер
700.68.04.067
Кількість на модель
1
№
37
Назва деталі
Фіксатор у зборі
Заводський номер
700А.68.00.010-1
Кількість на модель
1
№
38
Назва деталі
Наконечник
Заводський номер
700А.68.00.015
Кількість на модель
1
№
39
Назва деталі
Каркас сидіння водія
Заводський номер
700А.68.01.000
Кількість на модель
1
№
40
Назва деталі
Ось 22-10х5х45 ГОСТ 9650-71
Заводський номер
Ось 22-10Х5Х 45 ГОСТ 9650-71
Кількість на модель
4
№
41
Назва деталі
Подушка сидіння
Заводський номер
700А.68.03.000
Кількість на модель
1
№
42
Назва деталі
Амортизатор
Заводський номер
700А.68.04.070
Кількість на модель
1
№
43
Назва деталі
Подушка
Заводський номер
700А.68.04.024
Кількість на модель
2
№
44
Назва деталі
Чашка
Заводський номер
700А.68.04.025
Кількість на модель
2
№
45
Назва деталі
Гайка
Заводський номер
700А.68.04.054
Кількість на модель
1
№
46
Назва деталі
Спинка сидіння
Заводський номер
700А.68.05.000
Кількість на модель
1
№
47
Назва деталі
Кільце
Заводський номер
700А.68.04.014
Кількість на модель
1
№
48
Назва деталі
Подушка
Заводський номер
700А.68.04.012
Кількість на модель
№
49
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 20.01 ГОСТ 11371-78
Кількість на модель
№
50
Назва деталі
Шплінт 2х16 ГОСТ 397-79
Заводський номер
Шплинт 2Х16 ГОСТ 397-79
Кількість на модель
1
№
51
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Сидіння в зборі | 700А.68.00.000 | |||||||
| __NT__0__ Встановлення сидіння | 700А.00.68.000 | |||||||
| 1 | Проставка | 700А.68.04.018 | 1 | 1 | 1 | |||
| 2 | Пружина | 700А.68.04.016 | 1 | 1 | 2 | |||
| 3 | Фіксатор | 700А.68.04.013 | 1 | 1 | 3 | |||
| 4 | Направляюча | 700А.68.04.017 | 1 | 1 | 4 | |||
| 5 | Направляє | 700А.68.04.050 | 1 | 1 | 5 | |||
| 6 | Гайка | 700А.68.04.015 | 1 | 1 | 6 | |||
| 7 | Рукоятка | 700А.00.68.013 | 1 | 1 | 7 | |||
| 8 | Основа сидіння | 700А.68.04.010 | 1 | 1 | 8 | |||
| 9 | Пружина | 700А.68.04.056 | 1 | 1 | 9 | |||
| 10 | Втулка | 700А.68.04.021 | 1 | 1 | 10 | |||
| 11 | Ось | 700А.68.04.019 | 2 | 2 | 11 | |||
| 12 | Гвинт | 700А.00.68.011 | 4 | 4 | 12 | |||
| 13 | Шплінт 2.5х25 ГОСТ 397-79 | Шплинт 2.5Х25 ГОСТ 397-79 | 1 | 1 | 13 | |||
| 14 | Стрижень | 700А.68.04.052 | 1 | 1 | 14 | |||
| 15 | Гвинт | 700А.68.04.060 | 1 | 1 | 15 | |||
| 16 | Опора | 700А.68.04.026 | 2 | 2 | 16 | |||
| 17 | Гайка М6 ГОСТ 5927-70 | Гайка М6 ГОСТ 5927-70 | 1 | 1 | 17 | |||
| 18 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 6.65 | Шайба 6.65Г ГОСТ 6402-70 | 1 | 1 | 18 | |||
| 19 | Шайба ГОСТ | Шайба 6.01 ГОСТ 11371-78 | 1 | 1 | 19 | |||
| 20 | Гвинт М6х18 ГОСТ17473-72 | Винт М6Х18 ГОСТ 17473-72 | 1 | 1 | 20 | |||
| 21 | Шайба ГОСТ | Шайба 16.01 ГОСТ 11371-78 | 4 | 4 | 21 | |||
| 22 | Шплінт 3.2х28 ГОСТ 397-79 | Шплинт 3.2Х28 ГОСТ 397-79 | 4 | 4 | 22 | |||
| 23 | Важіль | 700А.68.04.030-1 | 1 | 1 | 23 | |||
| 24 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 8.65 | Шайба 8.65Г ГОСТ 6402-70 | 16 | 16 | 24 | |||
| 25 | Шайба ГОСТ | Шайба 8.01 ГОСТ 11371-78 | 33 | 33 | 25 | |||
| 26 | Гайка М8 ГОСТ 5927-70 | Гайка М8 ГОСТ 5927-70 | 20 | 20 | 26 | |||
| 27 | Важіль | 700А.68.04.040 | 1 | 1 | 27 | |||
| 28 | Подшипник | 700А.68.04.027 | 16 | 16 | 28 | |||
| 29 | Кришка | 700А.68.04.011 | 7 | 7 | 29 | |||
| 30 | Болт M7811-708×__NT__3__ ГОСТ 40 | Болт М8Х40 ГОСТ 7811-70 | 16 | 16 | 30 | |||
| 31 | Шплінт 3.2х20 ГОСТ 397-79 | Шплинт 3.2Х20 ГОСТ 397-79 | 4 | 4 | 31 | |||
| 32 | Шайба ГОСТ | Шайба 10.01 ГОСТ 11371-78 | 4 | 4 | 32 | |||
| 33 | Втулка | 700А.68.04.055 | 1 | 1 | 33 | |||
| 34 | Кронштейн | 700А.68.04.020 | 1 | 1 | 34 | |||
| 35 | Диск | 700А.68.00.012 | 3 | 3 | 35 | |||
| 36 | Пружина | 700А.68.00.011-1 | 1 | 1 | 36 | |||
| 37 | Фіксатор | 700.68.04.067 | 1 | 1 | 37 | |||
| 38 | Фіксатор у зборі | 700А.68.00.010-1 | 1 | 1 | 38 | |||
| 39 | Наконечник | 700А.68.00.015 | 1 | 1 | 39 | |||
| 40 | Каркас сидіння водія | 700А.68.01.000 | 1 | 1 | 40 | |||
| 41 | Ось 22-10х5х45 ГОСТ 9650-71 | Ось 22-10Х5Х 45 ГОСТ 9650-71 | 4 | 4 | 41 | |||
| 42 | Подушка сидіння | 700А.68.03.000 | 1 | 1 | 42 | |||
| 43 | Амортизатор | 700А.68.04.070 | 1 | 1 | 43 | |||
| 44 | Подушка | 700А.68.04.024 | 2 | 2 | 44 | |||
| 45 | Чашка | 700А.68.04.025 | 2 | 2 | 45 | |||
| 46 | Гайка | 700А.68.04.054 | 1 | 1 | 46 | |||
| 47 | Спинка сидіння | 700А.68.05.000 | 1 | 1 | 47 | |||
| 48 | Кільце | 700А.68.04.014 | 1 | 1 | 48 | |||
| 49 | Подушка | 700А.68.04.012 | 49 | |||||
| 50 | Шайба ГОСТ | Шайба 20.01 ГОСТ 11371-78 | 50 | |||||
| 51 | Шплінт 2х16 ГОСТ 397-79 | Шплинт 2Х16 ГОСТ 397-79 | 1 | 1 | 51 |
