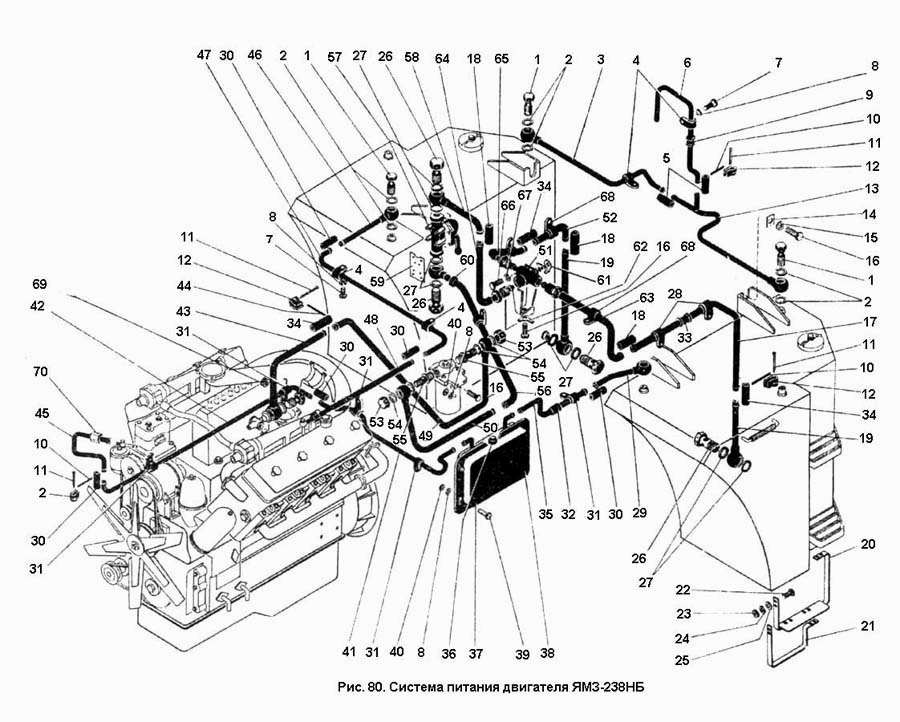

Система живлення двигуна ЯМЗ-238НБ
100%
Назва деталі
Система живлення двигуна
Заводський номер
700А.11.00.000-1
Кількість на модель
№
Назва деталі
Затискний болт
Заводський номер
700.11.00.039
Кількість на модель
4
№
1
Назва деталі
Прокладка ФТ 12Х8Х1.5 МН 3138-62
Заводський номер
Прокладка ФТ 12Х8Х1.5 МН 3138-62
Кількість на модель
8
№
2
Назва деталі
Труба в зборі
Заводський номер
700А.11.04.040-05
Кількість на модель
1
№
3
Назва деталі
Хомутик ХПО-12Х9 ЛК 0034-00
Заводський номер
Хомутик ХПО-12Х9 ЛК 0034-00
Кількість на модель
4
№
4
Назва деталі
Втулка 8Х15.5-15 за ГОСТ 10362-76: L=100 мм
Заводський номер
Рукав 8Х15.5-15 ГОСТ 10362-76: L=100мм
Кількість на модель
4
№
5
Назва деталі
Труба__NT__0__
Заводський номер
700А.11.04.018-08
Кількість на модель
1
№
6
Назва деталі
BoltM8Х16 ГОСТ 7808-70
Заводський номер
БолтМ8Х16 ГОСТ 7808-70
Кількість на модель
5
№
7
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 8.65
Заводський номер
Шайба 8.65Г ГОСТ 6402-70
Кількість на модель
15
№
8
Назва деталі
Втулка
Заводський номер
700А.11.00.057
Кількість на модель
4
№
9
Назва деталі
Стрічка 200 ГОСТ 503-71
Заводський номер
Лента 200 ГОСТ 503-71
Кількість на модель
32
№
10
Назва деталі
Шплінт хомута 6.3 ОСТ 3-408-70
Заводський номер
3408-1
Кількість на модель
33
№
11
Назва деталі
Рамка хомута ОСТ 3-408-70
Заводський номер
А52426-24
Кількість на модель
33
№
12
Назва деталі
Труба в зборі
Заводський номер
700А.11.04.050-1
Кількість на модель
1
№
13
Назва деталі
Планка
Заводський номер
700А.11.00.011
Кількість на модель
4
№
14
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 20-65
Заводський номер
Шайба 20-65Г ГОСТ 6402-70
Кількість на модель
4
№
15
Назва деталі
Болт M7808-7020×__NT__3__ ГОСТ 50
Заводський номер
Болт М20Х50 ГОСТ 7808-70
Кількість на модель
6
№
16
Назва деталі
Труба__NT__0__
Заводський номер
700А.11.00.056
Кількість на модель
1
№
17
Назва деталі
Втулка 12Х20-16 за ГОСТ 10362-76: L=100 мм
Заводський номер
Рукав 12Х20-16 ГОСТ 10362-76: L=100мм
Кількість на модель
2
№
18
Назва деталі
Труба в зборі
Заводський номер
700А.11.04.090-01
Кількість на модель
2
№
19
Назва деталі
Сходинка в зборі
Заводський номер
700А.11.00.140
Кількість на модель
2
№
20
Назва деталі
Підніжка нижня
Заводський номер
700А.11.00.150
Кількість на модель
2
№
21
Назва деталі
Болт M7808-7010×__NT__3__ ГОСТ 30
Заводський номер
Болт М10Х30 ГОСТ 7808-70
Кількість на модель
16
№
22
Назва деталі
Гайка М10 ГОСТ 5927-70
Заводський номер
Гайка М10 ГОСТ 5927-70
Кількість на модель
16
№
23
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 10.65
Заводський номер
Шайба 10.65Г ГОСТ 6402-70
Кількість на модель
16
№
24
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 10.01 ГОСТ 11371-78
Кількість на модель
16
№
25
Назва деталі
Затискний болт
Заводський номер
700.11.00.038
Кількість на модель
4
№
26
Назва деталі
Прокладка ФТ 20Х28Х1.5 МН 3138-2
Заводський номер
Прокладка ФТ 20Х28Х1.5 МН 3138-2
Кількість на модель
8
№
27
Назва деталі
Хомутик ХПО-20Х7 ЛК 0034-00
Заводський номер
Хомутик ХПО-20Х7 ЛК 0034-00
Кількість на модель
3
№
28
Назва деталі
Втулка 10Х17.5-15 за ГОСТ 10362-76: L=100 мм
Заводський номер
Рукав 10Х17.5-15 ГОСТ 10362-76: L=100мм
Кількість на модель
5
№
30
Назва деталі
Хомутик ХПО-15Х9 ЛК 0034-00
Заводський номер
Хомутик ХПО-15Х9 ЛК 0034-00
Кількість на модель
6
№
31
Назва деталі
Трубка 4М10Х2 ГОСТ 5496-78: L=30мм
Заводський номер
Трубка 4М10Х2 ГОСТ 5496-78: L=30мм
Кількість на модель
6
№
32
Назва деталі
Втулка
Заводський номер
700А.11.00.057-01
Кількість на модель
7
№
33
Назва деталі
Втулка 12Х20-16 за ГОСТ 10362-76: L=150 мм
Заводський номер
Рукав 12Х20-16 ГОСТ 10362-76: L=150мм
Кількість на модель
3
№
34
Назва деталі
Труба__NT__0__
Заводський номер
700А.11.04.029-03
Кількість на модель
1
№
35
Назва деталі
Заглушка М24Х1.5 ЛК 0012-00
Заводський номер
Пробка М24Х1.5 ЛК 0012-00
Кількість на модель
1
№
36
Назва деталі
Прокладка ФТ 24Х32Х2 МП 3138-62
Заводський номер
Прокладка ФТ 24Х32Х2 МП 3138-62
Кількість на модель
1
№
37
Назва деталі
Паливний бак
Заводський номер
700А.11.24.010
Кількість на модель
1
№
38
Назва деталі
Болт M7808-708×__NT__3__ ГОСТ 20
Заводський номер
Болт М8Х20 ГОСТ 7808-70
Кількість на модель
6
№
39
Назва деталі
Труба в зборі
Заводський номер
700А.11.00.210
Кількість на модель
1
№
39
Назва деталі
Гайка М8 ГОСТ 5927-70
Заводський номер
Гайка М8 ГОСТ 5927-70
Кількість на модель
2
№
40
Назва деталі
Труба__NT__0__
Заводський номер
700А.11.04.029-07
Кількість на модель
1
№
41
Назва деталі
Труба__NT__0__
Заводський номер
700А.11.04.029-08
Кількість на модель
1
№
42
Назва деталі
Труба в зборі
Заводський номер
700А.11.04.090-09
Кількість на модель
1
№
43
Назва деталі
Стрічка 500 ГОСТ 503-71
Заводський номер
Лента 500 ГОСТ 503-71
Кількість на модель
1
№
44
Назва деталі
Труба в зборі
Заводський номер
700А.11.04.130
Кількість на модель
1
№
45
Назва деталі
Труба в зборі
Заводський номер
700А.11.04.040-02
Кількість на модель
1
№
46
Назва деталі
Труба__NT__0__
Заводський номер
700А.11.04.018-06
Кількість на модель
1
№
47
Назва деталі
Труба в зборі
Заводський номер
700А.11.04.080-1
Кількість на модель
1
№
48
Назва деталі
Труба в зборі
Заводський номер
700А.11.04.020-09
Кількість на модель
1
№
49
Назва деталі
Труба в зборі
Заводський номер
700А.11.04.020-07
Кількість на модель
1
№
50
Назва деталі
Кран ПП8
Заводський номер
700А.11.00.080-1
Кількість на модель
1
№
51
Назва деталі
Труба__NT__0__
Заводський номер
700А.11.04.024
Кількість на модель
1
№
52
Назва деталі
Глуха гайка
Заводський номер
700.11.00.045
Кількість на модель
2
№
53
Назва деталі
Прокладка ФТ 16Х22Х1.5 МН 3138-62
Заводський номер
Прокладка ФТ 16Х22Х1.5 МН 3138-62
Кількість на модель
4
№
54
Назва деталі
Штуцер
Заводський номер
700.11.00.044
Кількість на модель
2
№
55
Назва деталі
Труба в зборі
Заводський номер
701.11.04.010-1
Кількість на модель
1
№
56
Назва деталі
Насос РІМ-1К
Заводський номер
700.11.00.130
Кількість на модель
1
№
57
Назва деталі
Труба в зборі
Заводський номер
700А.11.04.090-08
Кількість на модель
1
№
58
Назва деталі
Планка
Заводський номер
700А.11.00.031
Кількість на модель
1
№
59
Назва деталі
Ущільнювальне кільце
Заводський номер
700.11.00.035-1
Кількість на модель
2
№
60
Назва деталі
Опора
Заводський номер
700А.11.00.019
Кількість на модель
1
№
61
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 20.01 ГОСТ 13463-77
Кількість на модель
2
№
62
Назва деталі
Труба в зборі
Заводський номер
700А.11.04.140-02
Кількість на модель
1
№
63
Назва деталі
Труба в зборі
Заводський номер
700А.11.04.140-01
Кількість на модель
1
№
64
Назва деталі
Труба в зборі
Заводський номер
700А.11.04.140-03
Кількість на модель
1
№
65
Назва деталі
Болт M7805-706×__NT__3__ ГОСТ 16
Заводський номер
Болт М6Х16 ГОСТ 7805-70
Кількість на модель
4
№
66
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 6.65
Заводський номер
Шайба 6.65Г ГОСТ 6402-70
Кількість на модель
9
№
67
Назва деталі
Хомутик ХПО-20Х9 ЛК 0034-00
Заводський номер
Хомутик ХПО-20Х9 ЛК 0034-00
Кількість на модель
4
№
68
Назва деталі
Проставка
Заводський номер
700.11.00.047
Кількість на модель
1
№
69
Назва деталі
Накидна гайка
Заводський номер
700А.11.04.032
Кількість на модель
1
№
70
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Система живлення двигуна | 700А.11.00.000-1 | |||||||
| 1 | Затискний болт | 700.11.00.039 | 4 | 4 | 1 | |||
| 2 | Прокладка ФТ 12Х8Х1.5 МН 3138-62 | Прокладка ФТ 12Х8Х1.5 МН 3138-62 | 8 | 8 | 2 | |||
| 3 | Труба в зборі | 700А.11.04.040-05 | 1 | 1 | 3 | |||
| 4 | Хомутик ХПО-12Х9 ЛК 0034-00 | Хомутик ХПО-12Х9 ЛК 0034-00 | 4 | 4 | 4 | |||
| 5 | Втулка 8Х15.5-15 за ГОСТ 10362-76: L=100 мм | Рукав 8Х15.5-15 ГОСТ 10362-76: L=100мм | 4 | 4 | 5 | |||
| 6 | Труба__NT__0__ | 700А.11.04.018-08 | 1 | 1 | 6 | |||
| 7 | BoltM8Х16 ГОСТ 7808-70 | БолтМ8Х16 ГОСТ 7808-70 | 5 | 5 | 7 | |||
| 8 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 8.65 | Шайба 8.65Г ГОСТ 6402-70 | 15 | 15 | 8 | |||
| 9 | Втулка | 700А.11.00.057 | 4 | 4 | 9 | |||
| 10 | Стрічка 200 ГОСТ 503-71 | Лента 200 ГОСТ 503-71 | 32 | 32 | 10 | |||
| 11 | Шплінт хомута 6.3 ОСТ 3-408-70 | 3408-1 | 33 | 33 | 11 | |||
| 12 | Рамка хомута ОСТ 3-408-70 | А52426-24 | 33 | 33 | 12 | |||
| 13 | Труба в зборі | 700А.11.04.050-1 | 1 | 1 | 13 | |||
| 14 | Планка | 700А.11.00.011 | 4 | 4 | 14 | |||
| 15 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 20-65 | Шайба 20-65Г ГОСТ 6402-70 | 4 | 4 | 15 | |||
| 16 | Болт M7808-7020×__NT__3__ ГОСТ 50 | Болт М20Х50 ГОСТ 7808-70 | 6 | 6 | 16 | |||
| 17 | Труба__NT__0__ | 700А.11.00.056 | 1 | 1 | 17 | |||
| 18 | Втулка 12Х20-16 за ГОСТ 10362-76: L=100 мм | Рукав 12Х20-16 ГОСТ 10362-76: L=100мм | 2 | 2 | 18 | |||
| 19 | Труба в зборі | 700А.11.04.090-01 | 2 | 2 | 19 | |||
| 20 | Сходинка в зборі | 700А.11.00.140 | 2 | 2 | 20 | |||
| 21 | Підніжка нижня | 700А.11.00.150 | 2 | 2 | 21 | |||
| 22 | Болт M7808-7010×__NT__3__ ГОСТ 30 | Болт М10Х30 ГОСТ 7808-70 | 16 | 16 | 22 | |||
| 23 | Гайка М10 ГОСТ 5927-70 | Гайка М10 ГОСТ 5927-70 | 16 | 16 | 23 | |||
| 24 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 10.65 | Шайба 10.65Г ГОСТ 6402-70 | 16 | 16 | 24 | |||
| 25 | Шайба ГОСТ | Шайба 10.01 ГОСТ 11371-78 | 16 | 16 | 25 | |||
| 26 | Затискний болт | 700.11.00.038 | 4 | 4 | 26 | |||
| 27 | Прокладка ФТ 20Х28Х1.5 МН 3138-2 | Прокладка ФТ 20Х28Х1.5 МН 3138-2 | 8 | 8 | 27 | |||
| 28 | Хомутик ХПО-20Х7 ЛК 0034-00 | Хомутик ХПО-20Х7 ЛК 0034-00 | 3 | 3 | 28 | |||
| 30 | Втулка 10Х17.5-15 за ГОСТ 10362-76: L=100 мм | Рукав 10Х17.5-15 ГОСТ 10362-76: L=100мм | 5 | 5 | 30 | |||
| 31 | Хомутик ХПО-15Х9 ЛК 0034-00 | Хомутик ХПО-15Х9 ЛК 0034-00 | 6 | 6 | 31 | |||
| 32 | Трубка 4М10Х2 ГОСТ 5496-78: L=30мм | Трубка 4М10Х2 ГОСТ 5496-78: L=30мм | 6 | 6 | 32 | |||
| 33 | Втулка | 700А.11.00.057-01 | 7 | 7 | 33 | |||
| 34 | Втулка 12Х20-16 за ГОСТ 10362-76: L=150 мм | Рукав 12Х20-16 ГОСТ 10362-76: L=150мм | 3 | 3 | 34 | |||
| 35 | Труба__NT__0__ | 700А.11.04.029-03 | 1 | 1 | 35 | |||
| 36 | Заглушка М24Х1.5 ЛК 0012-00 | Пробка М24Х1.5 ЛК 0012-00 | 1 | 1 | 36 | |||
| 37 | Прокладка ФТ 24Х32Х2 МП 3138-62 | Прокладка ФТ 24Х32Х2 МП 3138-62 | 1 | 1 | 37 | |||
| 38 | Паливний бак | 700А.11.24.010 | 1 | 1 | 38 | |||
| 39 | Болт M7808-708×__NT__3__ ГОСТ 20 | Болт М8Х20 ГОСТ 7808-70 | 6 | 6 | 39 | |||
| 39 | Труба в зборі | 700А.11.00.210 | 1 | 1 | 39 | |||
| 40 | Гайка М8 ГОСТ 5927-70 | Гайка М8 ГОСТ 5927-70 | 2 | 2 | 40 | |||
| 41 | Труба__NT__0__ | 700А.11.04.029-07 | 1 | 1 | 41 | |||
| 42 | Труба__NT__0__ | 700А.11.04.029-08 | 1 | 1 | 42 | |||
| 43 | Труба в зборі | 700А.11.04.090-09 | 1 | 1 | 43 | |||
| 44 | Стрічка 500 ГОСТ 503-71 | Лента 500 ГОСТ 503-71 | 1 | 1 | 44 | |||
| 45 | Труба в зборі | 700А.11.04.130 | 1 | 1 | 45 | |||
| 46 | Труба в зборі | 700А.11.04.040-02 | 1 | 1 | 46 | |||
| 47 | Труба__NT__0__ | 700А.11.04.018-06 | 1 | 1 | 47 | |||
| 48 | Труба в зборі | 700А.11.04.080-1 | 1 | 1 | 48 | |||
| 49 | Труба в зборі | 700А.11.04.020-09 | 1 | 1 | 49 | |||
| 50 | Труба в зборі | 700А.11.04.020-07 | 1 | 1 | 50 | |||
| 51 | Кран ПП8 | 700А.11.00.080-1 | 1 | 1 | 51 | |||
| 52 | Труба__NT__0__ | 700А.11.04.024 | 1 | 1 | 52 | |||
| 53 | Глуха гайка | 700.11.00.045 | 2 | 2 | 53 | |||
| 54 | Прокладка ФТ 16Х22Х1.5 МН 3138-62 | Прокладка ФТ 16Х22Х1.5 МН 3138-62 | 4 | 4 | 54 | |||
| 55 | Штуцер | 700.11.00.044 | 2 | 2 | 55 | |||
| 56 | Труба в зборі | 701.11.04.010-1 | 1 | 1 | 56 | |||
| 57 | Насос РІМ-1К | 700.11.00.130 | 1 | 1 | 57 | |||
| 58 | Труба в зборі | 700А.11.04.090-08 | 1 | 1 | 58 | |||
| 59 | Планка | 700А.11.00.031 | 1 | 1 | 59 | |||
| 60 | Ущільнювальне кільце | 700.11.00.035-1 | 2 | 2 | 60 | |||
| 61 | Опора | 700А.11.00.019 | 1 | 1 | 61 | |||
| 62 | Шайба ГОСТ | Шайба 20.01 ГОСТ 13463-77 | 2 | 2 | 62 | |||
| 63 | Труба в зборі | 700А.11.04.140-02 | 1 | 1 | 63 | |||
| 64 | Труба в зборі | 700А.11.04.140-01 | 1 | 1 | 64 | |||
| 65 | Труба в зборі | 700А.11.04.140-03 | 1 | 1 | 65 | |||
| 66 | Болт M7805-706×__NT__3__ ГОСТ 16 | Болт М6Х16 ГОСТ 7805-70 | 4 | 4 | 66 | |||
| 67 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 6.65 | Шайба 6.65Г ГОСТ 6402-70 | 9 | 9 | 67 | |||
| 68 | Хомутик ХПО-20Х9 ЛК 0034-00 | Хомутик ХПО-20Х9 ЛК 0034-00 | 4 | 4 | 68 | |||
| 69 | Проставка | 700.11.00.047 | 1 | 1 | 69 | |||
| 70 | Накидна гайка | 700А.11.04.032 | 1 | 1 | 70 |
