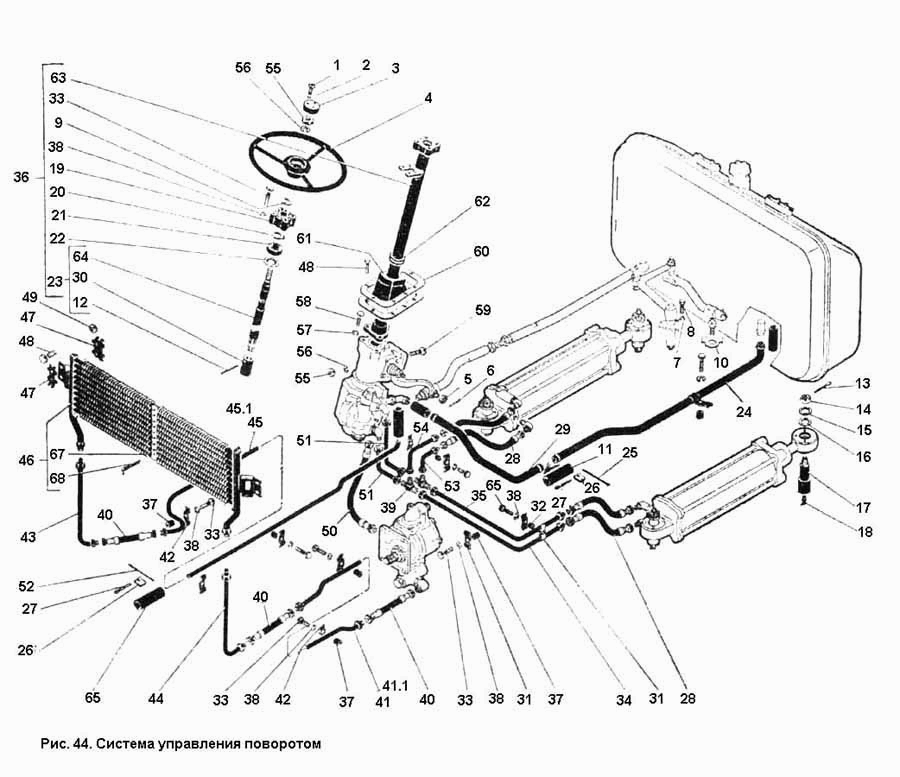

Система керування поворотом
100%
Назва деталі
Система керування поворотом
Заводський номер
701.34.00.000-1
Кількість на модель
№
Назва деталі
Рульове управління
Заводський номер
700А.34.01.000
Кількість на модель
№
Назва деталі
Гвинт A4Х30 ГОСТ 1114-70
Заводський номер
Шуруп А4Х30 ГОСТ 1114-70
Кількість на модель
2
№
1
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 5.01 ГОСТ 11371-78
Кількість на модель
3
№
2
Назва деталі
Заглушка
Заводський номер
700.34.01.015
Кількість на модель
1
№
3
Назва деталі
Рульове колесо
Заводський номер
700.34.01.040
Кількість на модель
1
№
4
Назва деталі
Гайка М16х1.5 ГОСТ 5933-73
Заводський номер
Гайка М16Х1.5 ГОСТ 5933-73
Кількість на модель
1
№
5
Назва деталі
Шплінт 4х25 ГОСТ 397-79
Заводський номер
Шплинт 4Х25 ГОСТ 397-79
Кількість на модель
1
№
6
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 12.65
Заводський номер
Шайба 12.65Г ГОСТ 6402-70
Кількість на модель
3
№
7
Назва деталі
Болт M7808-701.2×__NT__3__ ГОСТ 25
Заводський номер
Болт М1.2Х25 ГОСТ 7808-70
Кількість на модель
3
№
8
Назва деталі
Кільце СП 30-19-3.5 ГОСТ 6308-71
Заводський номер
Кольцо СП 30-19-3.5 ГОСТ 6308-71
Кількість на модель
1
№
9
Назва деталі
Диск
Заводський номер
700А.34.000.16
Кількість на модель
1
№
10
Назва деталі
Втулка 42Х56.5-15 за ГОСТ 10362-76: L=150 мм
Заводський номер
Рукав 42Х56.5-15 ГОСТ 10362-76: L=150 мм
Кількість на модель
3
№
11
Назва деталі
Штифт 3ГХ28 ГОСТ 3128-70
Заводський номер
Штифт 3ГХ28 ГОСТ 3128-70
Кількість на модель
1
№
12
Назва деталі
Шплінт 6.3х70 ГОСТ 397-79
Заводський номер
Шплинт 6.3Х70 ГОСТ 397-79
Кількість на модель
4
№
13
Назва деталі
Гайка М36х3 ГОСТ 5933-73
Заводський номер
Гайка М36Х3 ГОСТ 5933-73
Кількість на модель
4
№
14
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 36.01 ГОСТ 11371-78
Кількість на модель
4
№
15
Назва деталі
Втулка
Заводський номер
700А.34.00.013
Кількість на модель
4
№
16
Назва деталі
Палець
Заводський номер
700А.34.00.012
Кількість на модель
4
№
17
Назва деталі
Маслянка ГОСТ 1.3
Заводський номер
Масленка 1.3 ГОСТ 19853-74
Кількість на модель
4
№
18
Назва деталі
Кришка
Заводський номер
700.34.01.025
Кількість на модель
1
№
19
Назва деталі
Кільце Б13942-68 ГОСТ 20
Заводський номер
Кольцо Б20 ГОСТ 13942-68
Кількість на модель
1
№
20
Назва деталі
Підшипник ГОСТ
Заводський номер
Подшипник 1204 ГОСТ 5720-71
Кількість на модель
1
№
21
Назва деталі
Диск
Заводський номер
700.34.01.019
Кількість на модель
1
№
22
Назва деталі
Вал у зборі
Заводський номер
700А.34.01.020
Кількість на модель
1
№
23
Назва деталі
Труба__NT__0__
Заводський номер
700А.34.00.033-01
Кількість на модель
1
№
24
Назва деталі
Стрічка 450 ГОСТ 503-71
Заводський номер
Лента 450 ГОСТ 503-71
Кількість на модель
6
№
25
Назва деталі
Рамка хомута ОСТ 3-408-70
Заводський номер
А52426-24
Кількість на модель
6
№
26
Назва деталі
Шплінт хомута 6.3 ОСТ 3-408-70
Заводський номер
Шплинт хомута 6.3 ОСТ 3-408-70
Кількість на модель
6
№
27
Назва деталі
Рукав у зборі
Заводський номер
700.46.16.670
Кількість на модель
4
№
28
Назва деталі
Труба__NT__0__
Заводський номер
700А.34.00.033
Кількість на модель
1
№
29
Назва деталі
Муфта
Заводський номер
700.34.01.012
Кількість на модель
1
№
30
Назва деталі
Скоба
Заводський номер
700.34.00.019
Кількість на модель
5
№
31
Назва деталі
Розпірна втулка
Заводський номер
700.34.00.021-1
Кількість на модель
2
№
32
Назва деталі
Болт M7811-708×__NT__3__ ГОСТ 40
Заводський номер
Болт М8Х40 ГОСТ 7811-70
Кількість на модель
6
№
33
Назва деталі
Труба в зборі
Заводський номер
700А.34.08.300-07
Кількість на модель
1
№
34
Назва деталі
Труба в зборі
Заводський номер
700А.34.08.300-08
Кількість на модель
1
№
35
Назва деталі
Колонка рульового управління
Заводський номер
700А.34.01.010
Кількість на модель
1
№
36
Назва деталі
Втулка
Заводський номер
700А.34.00.029
Кількість на модель
5
№
37
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 8.65
Заводський номер
Шайба 8.65Г ГОСТ 6402-70
Кількість на модель
4
№
38
Назва деталі
Трійник
Заводський номер
700А.34.08.027
Кількість на модель
2
№
39
Назва деталі
Рукав
Заводський номер
700А.34.00.070
Кількість на модель
3
№
40
Назва деталі
Труба__NT__0__
Заводський номер
701.34.00.030
Кількість на модель
№
41
Назва деталі
Скоба
Заводський номер
700А.34.00.027
Кількість на модель
4
№
42
Назва деталі
Труба в зборі
Заводський номер
700А.34.08.360
Кількість на модель
1
№
43
Назва деталі
Труба в зборі
Заводський номер
700А.34.08.290-1
Кількість на модель
1
№
44
Назва деталі
Труба__NT__0__
Заводський номер
701.34.00.010
Кількість на модель
№
45
Назва деталі
Масляний радіатор
Заводський номер
700А.34.04.000-2
Кількість на модель
1
№
46
Назва деталі
Упорна пластина
Заводський номер
700.22.08.044
Кількість на модель
4
№
47
Назва деталі
Болт M7808-708×__NT__3__ ГОСТ 20
Заводський номер
Болт М8Х20 ГОСТ 7808-70
Кількість на модель
8
№
48
Назва деталі
Гайка М8 ГОСТ 5927-70
Заводський номер
Гайка М8 ГОСТ 5927-70
Кількість на модель
4
№
49
Назва деталі
Рукав
Заводський номер
700А.34.00.070-1
Кількість на модель
1
№
50
Назва деталі
Труба в зборі
Заводський номер
700А.34.08.310-04
Кількість на модель
2
№
51
Назва деталі
Стрічка 300 ГОСТ 503-71
Заводський номер
Лента 300 ГОСТ 503-71
Кількість на модель
2
№
52
Назва деталі
Труба в зборі
Заводський номер
700А.34.08.300-05
Кількість на модель
1
№
53
Назва деталі
Труба в зборі
Заводський номер
700А.34.08.300-06
Кількість на модель
№
54
Назва деталі
Гайка М16х1.5 ГОСТ 5927-70
Заводський номер
Гайка М16Х1.5 ГОСТ 5927-70
Кількість на модель
5
№
55
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 16.65
Заводський номер
Шайба 16.65Г ГОСТ 6402-70
Кількість на модель
5
№
56
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 14.65
Заводський номер
Шайба 14.65Г ГОСТ 6402-70
Кількість на модель
3
№
57
Назва деталі
Болт M35×14×7808-70 ГОСТ 1.5
Заводський номер
Болт М14Х1.5Х35 ГОСТ 7808-70
Кількість на модель
3
№
58
Назва деталі
Болт M16H1.5H60 ГОСТ 7811 -70
Заводський номер
Болт М16Х1.5Х60 ГОСТ 7811 -70
Кількість на модель
4
№
59
Назва деталі
Фланець
Заводський номер
700.34.00.032-1
Кількість на модель
1
№
60
Назва деталі
Кожух
Заводський номер
700.34.01.023-1
Кількість на модель
1
№
61
Назва деталі
Вкладиш
Заводський номер
700.34.01.022
Кількість на модель
1
№
62
Назва деталі
Колонка в зборі
Заводський номер
700А.34.01.030
Кількість на модель
1
№
63
Назва деталі
Вал
Заводський номер
700А.34.01.011
Кількість на модель
1
№
64
Назва деталі
Болт M7808-708×__NT__3__ ГОСТ 30
Заводський номер
Болт М8Х30 ГОСТ 7808-70
Кількість на модель
1
№
65
Назва деталі
Втулка 20Х30.5-16 за ГОСТ 10362-76: L=120 мм
Заводський номер
Рукав 20Х30.5-16 ГОСТ 10362-76: L=120мм
Кількість на модель
1
№
66
Назва деталі
Планка
Заводський номер
700.34.04.023
Кількість на модель
2
№
67
Назва деталі
Шплінт 3.2х32 ГОСТ 397-79
Заводський номер
Шплинт 3.2Х32 ГОСТ 397-79
Кількість на модель
9
№
68
Назва деталі
Труба__NT__0__
Заводський номер
701.34.08.350-1
Кількість на модель
1
№
411
Назва деталі
Труба__NT__0__
Заводський номер
700А.34.00.010
Кількість на модель
1
№
451
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Система керування поворотом | 701.34.00.000-1 | |||||||
| Рульове управління | 700А.34.01.000 | |||||||
| 1 | Гвинт A4Х30 ГОСТ 1114-70 | Шуруп А4Х30 ГОСТ 1114-70 | 2 | 2 | 1 | |||
| 2 | Шайба ГОСТ | Шайба 5.01 ГОСТ 11371-78 | 3 | 3 | 2 | |||
| 3 | Заглушка | 700.34.01.015 | 1 | 1 | 3 | |||
| 4 | Рульове колесо | 700.34.01.040 | 1 | 1 | 4 | |||
| 5 | Гайка М16х1.5 ГОСТ 5933-73 | Гайка М16Х1.5 ГОСТ 5933-73 | 1 | 1 | 5 | |||
| 6 | Шплінт 4х25 ГОСТ 397-79 | Шплинт 4Х25 ГОСТ 397-79 | 1 | 1 | 6 | |||
| 7 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 12.65 | Шайба 12.65Г ГОСТ 6402-70 | 3 | 3 | 7 | |||
| 8 | Болт M7808-701.2×__NT__3__ ГОСТ 25 | Болт М1.2Х25 ГОСТ 7808-70 | 3 | 3 | 8 | |||
| 9 | Кільце СП 30-19-3.5 ГОСТ 6308-71 | Кольцо СП 30-19-3.5 ГОСТ 6308-71 | 1 | 1 | 9 | |||
| 10 | Диск | 700А.34.000.16 | 1 | 1 | 10 | |||
| 11 | Втулка 42Х56.5-15 за ГОСТ 10362-76: L=150 мм | Рукав 42Х56.5-15 ГОСТ 10362-76: L=150 мм | 3 | 3 | 11 | |||
| 12 | Штифт 3ГХ28 ГОСТ 3128-70 | Штифт 3ГХ28 ГОСТ 3128-70 | 1 | 1 | 12 | |||
| 13 | Шплінт 6.3х70 ГОСТ 397-79 | Шплинт 6.3Х70 ГОСТ 397-79 | 4 | 4 | 13 | |||
| 14 | Гайка М36х3 ГОСТ 5933-73 | Гайка М36Х3 ГОСТ 5933-73 | 4 | 4 | 14 | |||
| 15 | Шайба ГОСТ | Шайба 36.01 ГОСТ 11371-78 | 4 | 4 | 15 | |||
| 16 | Втулка | 700А.34.00.013 | 4 | 4 | 16 | |||
| 17 | Палець | 700А.34.00.012 | 4 | 4 | 17 | |||
| 18 | Маслянка ГОСТ 1.3 | Масленка 1.3 ГОСТ 19853-74 | 4 | 4 | 18 | |||
| 19 | Кришка | 700.34.01.025 | 1 | 1 | 19 | |||
| 20 | Кільце Б13942-68 ГОСТ 20 | Кольцо Б20 ГОСТ 13942-68 | 1 | 1 | 20 | |||
| 21 | Підшипник ГОСТ | Подшипник 1204 ГОСТ 5720-71 | 1 | 1 | 21 | |||
| 22 | Диск | 700.34.01.019 | 1 | 1 | 22 | |||
| 23 | Вал у зборі | 700А.34.01.020 | 1 | 1 | 23 | |||
| 24 | Труба__NT__0__ | 700А.34.00.033-01 | 1 | 1 | 24 | |||
| 25 | Стрічка 450 ГОСТ 503-71 | Лента 450 ГОСТ 503-71 | 6 | 6 | 25 | |||
| 26 | Рамка хомута ОСТ 3-408-70 | А52426-24 | 6 | 6 | 26 | |||
| 27 | Шплінт хомута 6.3 ОСТ 3-408-70 | Шплинт хомута 6.3 ОСТ 3-408-70 | 6 | 6 | 27 | |||
| 28 | Рукав у зборі | 700.46.16.670 | 4 | 4 | 28 | |||
| 29 | Труба__NT__0__ | 700А.34.00.033 | 1 | 1 | 29 | |||
| 30 | Муфта | 700.34.01.012 | 1 | 1 | 30 | |||
| 31 | Скоба | 700.34.00.019 | 5 | 5 | 31 | |||
| 32 | Розпірна втулка | 700.34.00.021-1 | 2 | 2 | 32 | |||
| 33 | Болт M7811-708×__NT__3__ ГОСТ 40 | Болт М8Х40 ГОСТ 7811-70 | 6 | 6 | 33 | |||
| 34 | Труба в зборі | 700А.34.08.300-07 | 1 | 1 | 34 | |||
| 35 | Труба в зборі | 700А.34.08.300-08 | 1 | 1 | 35 | |||
| 36 | Колонка рульового управління | 700А.34.01.010 | 1 | 1 | 36 | |||
| 37 | Втулка | 700А.34.00.029 | 5 | 5 | 37 | |||
| 38 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 8.65 | Шайба 8.65Г ГОСТ 6402-70 | 4 | 4 | 38 | |||
| 39 | Трійник | 700А.34.08.027 | 2 | 2 | 39 | |||
| 40 | Рукав | 700А.34.00.070 | 3 | 3 | 40 | |||
| 41 | Труба__NT__0__ | 701.34.00.030 | 41 | |||||
| 42 | Скоба | 700А.34.00.027 | 4 | 4 | 42 | |||
| 43 | Труба в зборі | 700А.34.08.360 | 1 | 1 | 43 | |||
| 44 | Труба в зборі | 700А.34.08.290-1 | 1 | 1 | 44 | |||
| 45 | Труба__NT__0__ | 701.34.00.010 | 45 | |||||
| 46 | Масляний радіатор | 700А.34.04.000-2 | 1 | 1 | 46 | |||
| 47 | Упорна пластина | 700.22.08.044 | 4 | 4 | 47 | |||
| 48 | Болт M7808-708×__NT__3__ ГОСТ 20 | Болт М8Х20 ГОСТ 7808-70 | 8 | 8 | 48 | |||
| 49 | Гайка М8 ГОСТ 5927-70 | Гайка М8 ГОСТ 5927-70 | 4 | 4 | 49 | |||
| 50 | Рукав | 700А.34.00.070-1 | 1 | 1 | 50 | |||
| 51 | Труба в зборі | 700А.34.08.310-04 | 2 | 2 | 51 | |||
| 52 | Стрічка 300 ГОСТ 503-71 | Лента 300 ГОСТ 503-71 | 2 | 2 | 52 | |||
| 53 | Труба в зборі | 700А.34.08.300-05 | 1 | 1 | 53 | |||
| 54 | Труба в зборі | 700А.34.08.300-06 | 54 | |||||
| 55 | Гайка М16х1.5 ГОСТ 5927-70 | Гайка М16Х1.5 ГОСТ 5927-70 | 5 | 5 | 55 | |||
| 56 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 16.65 | Шайба 16.65Г ГОСТ 6402-70 | 5 | 5 | 56 | |||
| 57 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 14.65 | Шайба 14.65Г ГОСТ 6402-70 | 3 | 3 | 57 | |||
| 58 | Болт M35×14×7808-70 ГОСТ 1.5 | Болт М14Х1.5Х35 ГОСТ 7808-70 | 3 | 3 | 58 | |||
| 59 | Болт M16H1.5H60 ГОСТ 7811 -70 | Болт М16Х1.5Х60 ГОСТ 7811 -70 | 4 | 4 | 59 | |||
| 60 | Фланець | 700.34.00.032-1 | 1 | 1 | 60 | |||
| 61 | Кожух | 700.34.01.023-1 | 1 | 1 | 61 | |||
| 62 | Вкладиш | 700.34.01.022 | 1 | 1 | 62 | |||
| 63 | Колонка в зборі | 700А.34.01.030 | 1 | 1 | 63 | |||
| 64 | Вал | 700А.34.01.011 | 1 | 1 | 64 | |||
| 65 | Болт M7808-708×__NT__3__ ГОСТ 30 | Болт М8Х30 ГОСТ 7808-70 | 1 | 1 | 65 | |||
| 66 | Втулка 20Х30.5-16 за ГОСТ 10362-76: L=120 мм | Рукав 20Х30.5-16 ГОСТ 10362-76: L=120мм | 1 | 1 | 66 | |||
| 67 | Планка | 700.34.04.023 | 2 | 2 | 67 | |||
| 68 | Шплінт 3.2х32 ГОСТ 397-79 | Шплинт 3.2Х32 ГОСТ 397-79 | 9 | 9 | 68 | |||
| 411 | Труба__NT__0__ | 701.34.08.350-1 | 1 | 1 | 411 | |||
| 451 | Труба__NT__0__ | 700А.34.00.010 | 1 | 1 | 451 |
