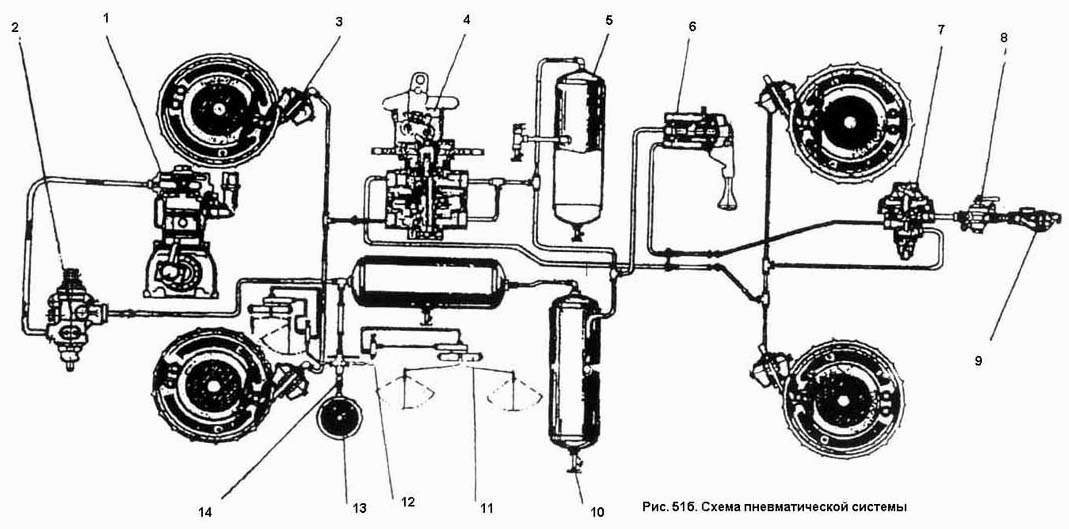

Схема пневматичної системи
100%
Назва деталі
Компресор
Заводський номер
5336-3509012
Кількість на модель
1
№
1
Назва деталі
Регулятор тиску
Заводський номер
Регулятор давления
Кількість на модель
1
№
2
Назва деталі
Гальмівна камера
Заводський номер
(193519310) ОСТ 37.001.228-80
Кількість на модель
4
№
3
Назва деталі
Двосекційний гальмівний кран із важелем
Заводський номер
100-3514008
Кількість на модель
1
№
4
Назва деталі
Повітряний балон у зборі
Заводський номер
700.35.13.000-1
Кількість на модель
3
№
5
Назва деталі
Гальмівний кран зворотної дії з ручним керуванням
Заводський номер
100-3537010
Кількість на модель
1
№
6
Назва деталі
Клапан управління гальмами причепа з оновленим приводом
Заводський номер
100-3522110
Кількість на модель
1
№
7
Назва деталі
Роз'єднувальний кран Кр20
Заводський номер
700.35.00.130-1
Кількість на модель
1
№
8
Назва деталі
З'єднувальна головка у зборі
Заводський номер
700.35.00.140-1
Кількість на модель
1
№
9
Назва деталі
Кран ВП5А-3520010 ОСТ 37.001241.81
Заводський номер
700А.35.00.220-Г4
Кількість на модель
4
№
10
Назва деталі
Склоочисник
Заводський номер
СЛ-440М
Кількість на модель
2
№
11
Назва деталі
Клапани склоочисників
Заводський номер
См.раздел «Принадлежности кабины»
Кількість на модель
2
№
12
Назва деталі
Покажчик тиску
Заводський номер
См.раздел «Электрооборудование»
Кількість на модель
1
№
13
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Компресор | 5336-3509012 | 1 | 1 | 1 | |||
| 2 | Регулятор тиску | Регулятор давления | 1 | 1 | 2 | |||
| 3 | Гальмівна камера | (193519310) ОСТ 37.001.228-80 | 4 | 4 | 3 | |||
| 4 | Двосекційний гальмівний кран із важелем | 100-3514008 | 1 | 1 | 4 | |||
| 5 | Повітряний балон у зборі | 700.35.13.000-1 | 3 | 3 | 5 | |||
| 6 | Гальмівний кран зворотної дії з ручним керуванням | 100-3537010 | 1 | 1 | 6 | |||
| 7 | Клапан управління гальмами причепа з оновленим приводом | 100-3522110 | 1 | 1 | 7 | |||
| 8 | Роз'єднувальний кран Кр20 | 700.35.00.130-1 | 1 | 1 | 8 | |||
| 9 | З'єднувальна головка у зборі | 700.35.00.140-1 | 1 | 1 | 9 | |||
| 10 | Кран ВП5А-3520010 ОСТ 37.001241.81 | 700А.35.00.220-Г4 | 4 | 4 | 10 | |||
| 11 | Склоочисник | СЛ-440М | 2 | 2 | 11 | |||
| 12 | Клапани склоочисників | См.раздел «Принадлежности кабины» | 2 | 2 | 12 | |||
| 13 | Покажчик тиску | См.раздел «Электрооборудование» | 1 | 1 | 13 |
