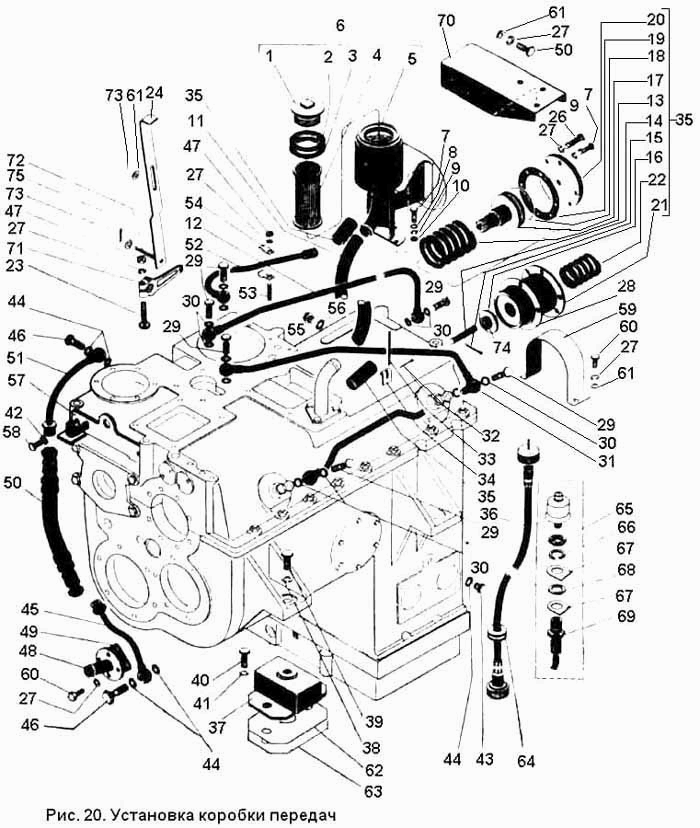

Установка коробки передач
100%
Назва деталі
Коробка передач у зборі
Заводський номер
700А.17.00.000
Кількість на модель
№
Назва деталі
Трубопроводи коробки передач
Заводський номер
700А.17.24.000
Кількість на модель
№
Назва деталі
Установка коробки передач
Заводський номер
700А.00.17.000
Кількість на модель
№
Назва деталі
Затор
Заводський номер
700.00.17.024-2
Кількість на модель
1
№
1
Назва деталі
Кільце
Заводський номер
700.00.17.011
Кількість на модель
1
№
2
Назва деталі
Прокладка
Заводський номер
700.13.00.057
Кількість на модель
1
№
3
Назва деталі
Фільтр у зборі
Заводський номер
700.00.17.030
Кількість на модель
1
№
4
Назва деталі
Корпус у зборі
Заводський номер
700А.00.17.020-2
Кількість на модель
1
№
5
Назва деталі
Бочонок заливного
Заводський номер
700А.00.17.010-3
Кількість на модель
1
№
6
Назва деталі
Болт M7808-708×__NT__3__ ГОСТ 20
Заводський номер
Болт М8Х20 ГОСТ 7808-70
Кількість на модель
3
№
7
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 8.01 ГОСТ 11371-78
Кількість на модель
3
№
8
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 8.65
Заводський номер
Шайба 8.65Г ГОСТ 6402-70
Кількість на модель
10
№
9
Назва деталі
Гайка М8 ГОСТ 5927-70
Заводський номер
Гайка М8 ГОСТ 5927-70
Кількість на модель
3
№
10
Назва деталі
Труба__NT__0__
Заводський номер
700А.00.17.065-2
Кількість на модель
1
№
11
Назва деталі
Труба в зборі
Заводський номер
700А.17.24.140
Кількість на модель
1
№
12
Назва деталі
Пружина
Заводський номер
700А.17.00.044
Кількість на модель
1
№
13
Назва деталі
Шпилька
Заводський номер
700А.17.00.047
Кількість на модель
1
№
14
Назва деталі
Шплінт 4х40 ГОСТ 397-79
Заводський номер
Шплинт 4Х40 ГОСТ 397-79
Кількість на модель
6
№
15
Назва деталі
Диск
Заводський номер
700А.17.00.053
Кількість на модель
1
№
16
Назва деталі
Поршень
Заводський номер
700А.17.00.043
Кількість на модель
1
№
17
Назва деталі
Кільце Н1-110х100-3 ГОСТ 1882929-73
Заводський номер
Кольцо Н1-110Х100-3 ГОСТ 1882929-73
Кількість на модель
1
№
18
Назва деталі
Прокладка
Заводський номер
700А.17.00.048
Кількість на модель
1
№
19
Назва деталі
Кришка
Заводський номер
700А.17.00.046
Кількість на модель
1
№
20
Назва деталі
Корпус у зборі
Заводський номер
700А.17.00.080
Кількість на модель
1
№
21
Назва деталі
Внутрішня пружина
Заводський номер
700А.17.00.045
Кількість на модель
1
№
22
Назва деталі
Болт M7808-7010×__NT__3__ ГОСТ 50
Заводський номер
Болт М10Х50 ГОСТ 7808-70
Кількість на модель
11
№
23
Назва деталі
Важіль
Заводський номер
700А.17.00.069-1
Кількість на модель
1
№
24
Назва деталі
Гидроакумулятор
Заводський номер
700А.17.00.070
Кількість на модель
1
№
25
Назва деталі
Болт M7811-7010×__NT__3__ ГОСТ 40
Заводський номер
Болт М10Х40 ГОСТ 7811-70
Кількість на модель
4
№
26
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 10.65
Заводський номер
Шайба 10.65Г ГОСТ 6402-70
Кількість на модель
5
№
27
Назва деталі
Прокладка
Заводський номер
700А.17.00.039
Кількість на модель
1
№
28
Назва деталі
Затискний болт
Заводський номер
700.17.24.045
Кількість на модель
6
№
29
Назва деталі
Прокладка
Заводський номер
700.34.2.042
Кількість на модель
12
№
30
Назва деталі
__NT__0__ Трубопровід у зборі
Заводський номер
700А.17.24.120-1
Кількість на модель
1
№
31
Назва деталі
Шплінт хомута 6.3 ОСТ 3-408-70
Заводський номер
3408-1
Кількість на модель
7
№
32
Назва деталі
Стрічка 375 ГОСТ 503-71
Заводський номер
Лента 375 ГОСТ 503-71
Кількість на модель
8
№
33
Назва деталі
Рамка хомута ОСТ 3-408-70
Заводський номер
А52426.24
Кількість на модель
4
№
34
Назва деталі
Втулка 32Х42-16 за ГОСТ 10362-76: L=90 мм
Заводський номер
Рукав 32Х42-16 ГОСТ 10362-76: L=90мм
Кількість на модель
2
№
35
Назва деталі
Гнучкий вал у зборі ГВ 10-Н
Заводський номер
700А.00.17.160
Кількість на модель
1
№
36
Назва деталі
Амортизатор типу АКСС-220м
Заводський номер
700.00.17.170
Кількість на модель
4
№
37
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 22.65
Заводський номер
Шайба 22.65Г ГОСТ 6402-70
Кількість на модель
4
№
38
Назва деталі
Болт M653×7808-70 ГОСТ 22
Заводський номер
Болт 3М22Х65 ГОСТ 7808-70
Кількість на модель
4
№
39
Назва деталі
Болт M7808-7014×__NT__3__ ГОСТ 45
Заводський номер
Болт М14Х45 ГОСТ 7808-70
Кількість на модель
8
№
40
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 14.65
Заводський номер
Шайба 14.65Г ГОСТ 6402-70
Кількість на модель
8
№
41
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 12.65
Заводський номер
Шайба 12.65Г ГОСТ 6402-70
Кількість на модель
14
№
42
Назва деталі
Затор
Заводський номер
700.17.01.479
Кількість на модель
1
№
43
Назва деталі
Прокладка
Заводський номер
700.17.01.413
Кількість на модель
5
№
44
Назва деталі
Труба в зборі
Заводський номер
700А.17.24.160-2
Кількість на модель
1
№
45
Назва деталі
Затискний болт
Заводський номер
700.17.24.023-2
Кількість на модель
2
№
46
Назва деталі
Гайка М10 ГОСТ 5927-70
Заводський номер
Гайка М10 ГОСТ 5927-70
Кількість на модель
6
№
47
Назва деталі
Труба в зборі
Заводський номер
700А.17.00.120
Кількість на модель
1
№
48
Назва деталі
Прокладка
Заводський номер
700.17.01.251-1
Кількість на модель
1
№
49
Назва деталі
Рукав
Заводський номер
700А.34.00.070
Кількість на модель
3
№
50
Назва деталі
Труба в зборі
Заводський номер
700.17.24.410
Кількість на модель
1
№
51
Назва деталі
Труба в зборі
Заводський номер
700А.17.24.130-2
Кількість на модель
1
№
52
Назва деталі
Шпилька М10Х55 ГОСТ 22034-76
Заводський номер
Шпилька М10Х55 ГОСТ 22034-76
Кількість на модель
1
№
53
Назва деталі
Скоба
Заводський номер
700А.17.00.026
Кількість на модель
2
№
54
Назва деталі
Заглушка М12Х1.25 ЛК 0012-00
Заводський номер
Пробка М12Х1.25 ЛК 0012-00
Кількість на модель
1
№
55
Назва деталі
Прокладка ФТ12Х18Х1.5 МН 3138-62
Заводський номер
Прокладка ФТ12Х18Х1.5 МН 3138-62
Кількість на модель
5
№
56
Назва деталі
Кронштейн у зборі
Заводський номер
700А.17.00.040
Кількість на модель
1
№
57
Назва деталі
Болт M7808-702×__NT__3__ ГОСТ 30
Заводський номер
Болт М2Х30 ГОСТ 7808-70
Кількість на модель
11
№
58
Назва деталі
Кожух
Заводський номер
700А.00.17.066
Кількість на модель
1
№
59
Назва деталі
Болт M7808-7010×__NT__3__ ГОСТ 20
Заводський номер
Болт М10Х20 ГОСТ 7808-70
Кількість на модель
5
№
60
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 10.01 ГОСТ 11371-78
Кількість на модель
6
№
61
Назва деталі
Прокладка
Заводський номер
700А.00.17.098-01
Кількість на модель
12
№
62
Назва деталі
Прокладка
Заводський номер
700А.00.17.098-02
Кількість на модель
8
№
63
Назва деталі
Ущільнювальне кільце
Заводський номер
700.11.08.115
Кількість на модель
1
№
64
Назва деталі
Гайка М20х1.5 ГОСТ 5927-70
Заводський номер
Гайка М20Х1.5 ГОСТ 5927-70
Кількість на модель
1
№
65
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 20.65
Заводський номер
Шайба 20.65Г ГОСТ 6402-70
Кількість на модель
1
№
66
Назва деталі
Планка
Заводський номер
700.38.00.018
Кількість на модель
1
№
67
Назва деталі
Втулка
Заводський номер
700.38.00.017
Кількість на модель
1
№
68
Назва деталі
Рукав
Заводський номер
700.38.00.090
Кількість на модель
1
№
69
Назва деталі
Кронштейн
Заводський номер
700А.00.17.099
Кількість на модель
1
№
70
Назва деталі
Важіль
Заводський номер
700.17.19.012-1
Кількість на модель
1
№
71
Назва деталі
Ось 22-10х5х30 ГОСТ 9650-71
Заводський номер
Ось 22-10Х5Х30 ГОСТ 9650-71
Кількість на модель
1
№
72
Назва деталі
Шплінт 2.5х16 ГОСТ 397-79
Заводський номер
Шплинт 2.5Х16 ГОСТ 397-79
Кількість на модель
2
№
73
Назва деталі
Гайка М20х1.5 ГОСТ 5933-73
Заводський номер
Гайка М20Х1.5 ГОСТ 5933-73
Кількість на модель
1
№
74
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 10.01 ГОСТ 6958-78
Кількість на модель
1
№
75
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Коробка передач у зборі | 700А.17.00.000 | |||||||
| Трубопроводи коробки передач | 700А.17.24.000 | |||||||
| Установка коробки передач | 700А.00.17.000 | |||||||
| 1 | Затор | 700.00.17.024-2 | 1 | 1 | 1 | |||
| 2 | Кільце | 700.00.17.011 | 1 | 1 | 2 | |||
| 3 | Прокладка | 700.13.00.057 | 1 | 1 | 3 | |||
| 4 | Фільтр у зборі | 700.00.17.030 | 1 | 1 | 4 | |||
| 5 | Корпус у зборі | 700А.00.17.020-2 | 1 | 1 | 5 | |||
| 6 | Бочонок заливного | 700А.00.17.010-3 | 1 | 1 | 6 | |||
| 7 | Болт M7808-708×__NT__3__ ГОСТ 20 | Болт М8Х20 ГОСТ 7808-70 | 3 | 3 | 7 | |||
| 8 | Шайба ГОСТ | Шайба 8.01 ГОСТ 11371-78 | 3 | 3 | 8 | |||
| 9 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 8.65 | Шайба 8.65Г ГОСТ 6402-70 | 10 | 10 | 9 | |||
| 10 | Гайка М8 ГОСТ 5927-70 | Гайка М8 ГОСТ 5927-70 | 3 | 3 | 10 | |||
| 11 | Труба__NT__0__ | 700А.00.17.065-2 | 1 | 1 | 11 | |||
| 12 | Труба в зборі | 700А.17.24.140 | 1 | 1 | 12 | |||
| 13 | Пружина | 700А.17.00.044 | 1 | 1 | 13 | |||
| 14 | Шпилька | 700А.17.00.047 | 1 | 1 | 14 | |||
| 15 | Шплінт 4х40 ГОСТ 397-79 | Шплинт 4Х40 ГОСТ 397-79 | 6 | 6 | 15 | |||
| 16 | Диск | 700А.17.00.053 | 1 | 1 | 16 | |||
| 17 | Поршень | 700А.17.00.043 | 1 | 1 | 17 | |||
| 18 | Кільце Н1-110х100-3 ГОСТ 1882929-73 | Кольцо Н1-110Х100-3 ГОСТ 1882929-73 | 1 | 1 | 18 | |||
| 19 | Прокладка | 700А.17.00.048 | 1 | 1 | 19 | |||
| 20 | Кришка | 700А.17.00.046 | 1 | 1 | 20 | |||
| 21 | Корпус у зборі | 700А.17.00.080 | 1 | 1 | 21 | |||
| 22 | Внутрішня пружина | 700А.17.00.045 | 1 | 1 | 22 | |||
| 23 | Болт M7808-7010×__NT__3__ ГОСТ 50 | Болт М10Х50 ГОСТ 7808-70 | 11 | 11 | 23 | |||
| 24 | Важіль | 700А.17.00.069-1 | 1 | 1 | 24 | |||
| 25 | Гидроакумулятор | 700А.17.00.070 | 1 | 1 | 25 | |||
| 26 | Болт M7811-7010×__NT__3__ ГОСТ 40 | Болт М10Х40 ГОСТ 7811-70 | 4 | 4 | 26 | |||
| 27 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 10.65 | Шайба 10.65Г ГОСТ 6402-70 | 5 | 5 | 27 | |||
| 28 | Прокладка | 700А.17.00.039 | 1 | 1 | 28 | |||
| 29 | Затискний болт | 700.17.24.045 | 6 | 6 | 29 | |||
| 30 | Прокладка | 700.34.2.042 | 12 | 12 | 30 | |||
| 31 | __NT__0__ Трубопровід у зборі | 700А.17.24.120-1 | 1 | 1 | 31 | |||
| 32 | Шплінт хомута 6.3 ОСТ 3-408-70 | 3408-1 | 7 | 7 | 32 | |||
| 33 | Стрічка 375 ГОСТ 503-71 | Лента 375 ГОСТ 503-71 | 8 | 8 | 33 | |||
| 34 | Рамка хомута ОСТ 3-408-70 | А52426.24 | 4 | 4 | 34 | |||
| 35 | Втулка 32Х42-16 за ГОСТ 10362-76: L=90 мм | Рукав 32Х42-16 ГОСТ 10362-76: L=90мм | 2 | 2 | 35 | |||
| 36 | Гнучкий вал у зборі ГВ 10-Н | 700А.00.17.160 | 1 | 1 | 36 | |||
| 37 | Амортизатор типу АКСС-220м | 700.00.17.170 | 4 | 4 | 37 | |||
| 38 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 22.65 | Шайба 22.65Г ГОСТ 6402-70 | 4 | 4 | 38 | |||
| 39 | Болт M653×7808-70 ГОСТ 22 | Болт 3М22Х65 ГОСТ 7808-70 | 4 | 4 | 39 | |||
| 40 | Болт M7808-7014×__NT__3__ ГОСТ 45 | Болт М14Х45 ГОСТ 7808-70 | 8 | 8 | 40 | |||
| 41 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 14.65 | Шайба 14.65Г ГОСТ 6402-70 | 8 | 8 | 41 | |||
| 42 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 12.65 | Шайба 12.65Г ГОСТ 6402-70 | 14 | 14 | 42 | |||
| 43 | Затор | 700.17.01.479 | 1 | 1 | 43 | |||
| 44 | Прокладка | 700.17.01.413 | 5 | 5 | 44 | |||
| 45 | Труба в зборі | 700А.17.24.160-2 | 1 | 1 | 45 | |||
| 46 | Затискний болт | 700.17.24.023-2 | 2 | 2 | 46 | |||
| 47 | Гайка М10 ГОСТ 5927-70 | Гайка М10 ГОСТ 5927-70 | 6 | 6 | 47 | |||
| 48 | Труба в зборі | 700А.17.00.120 | 1 | 1 | 48 | |||
| 49 | Прокладка | 700.17.01.251-1 | 1 | 1 | 49 | |||
| 50 | Рукав | 700А.34.00.070 | 3 | 3 | 50 | |||
| 51 | Труба в зборі | 700.17.24.410 | 1 | 1 | 51 | |||
| 52 | Труба в зборі | 700А.17.24.130-2 | 1 | 1 | 52 | |||
| 53 | Шпилька М10Х55 ГОСТ 22034-76 | Шпилька М10Х55 ГОСТ 22034-76 | 1 | 1 | 53 | |||
| 54 | Скоба | 700А.17.00.026 | 2 | 2 | 54 | |||
| 55 | Заглушка М12Х1.25 ЛК 0012-00 | Пробка М12Х1.25 ЛК 0012-00 | 1 | 1 | 55 | |||
| 56 | Прокладка ФТ12Х18Х1.5 МН 3138-62 | Прокладка ФТ12Х18Х1.5 МН 3138-62 | 5 | 5 | 56 | |||
| 57 | Кронштейн у зборі | 700А.17.00.040 | 1 | 1 | 57 | |||
| 58 | Болт M7808-702×__NT__3__ ГОСТ 30 | Болт М2Х30 ГОСТ 7808-70 | 11 | 11 | 58 | |||
| 59 | Кожух | 700А.00.17.066 | 1 | 1 | 59 | |||
| 60 | Болт M7808-7010×__NT__3__ ГОСТ 20 | Болт М10Х20 ГОСТ 7808-70 | 5 | 5 | 60 | |||
| 61 | Шайба ГОСТ | Шайба 10.01 ГОСТ 11371-78 | 6 | 6 | 61 | |||
| 62 | Прокладка | 700А.00.17.098-01 | 12 | 12 | 62 | |||
| 63 | Прокладка | 700А.00.17.098-02 | 8 | 8 | 63 | |||
| 64 | Ущільнювальне кільце | 700.11.08.115 | 1 | 1 | 64 | |||
| 65 | Гайка М20х1.5 ГОСТ 5927-70 | Гайка М20Х1.5 ГОСТ 5927-70 | 1 | 1 | 65 | |||
| 66 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 20.65 | Шайба 20.65Г ГОСТ 6402-70 | 1 | 1 | 66 | |||
| 67 | Планка | 700.38.00.018 | 1 | 1 | 67 | |||
| 68 | Втулка | 700.38.00.017 | 1 | 1 | 68 | |||
| 69 | Рукав | 700.38.00.090 | 1 | 1 | 69 | |||
| 70 | Кронштейн | 700А.00.17.099 | 1 | 1 | 70 | |||
| 71 | Важіль | 700.17.19.012-1 | 1 | 1 | 71 | |||
| 72 | Ось 22-10х5х30 ГОСТ 9650-71 | Ось 22-10Х5Х30 ГОСТ 9650-71 | 1 | 1 | 72 | |||
| 73 | Шплінт 2.5х16 ГОСТ 397-79 | Шплинт 2.5Х16 ГОСТ 397-79 | 2 | 2 | 73 | |||
| 74 | Гайка М20х1.5 ГОСТ 5933-73 | Гайка М20Х1.5 ГОСТ 5933-73 | 1 | 1 | 74 | |||
| 75 | Шайба ГОСТ | Шайба 10.01 ГОСТ 6958-78 | 1 | 1 | 75 |
