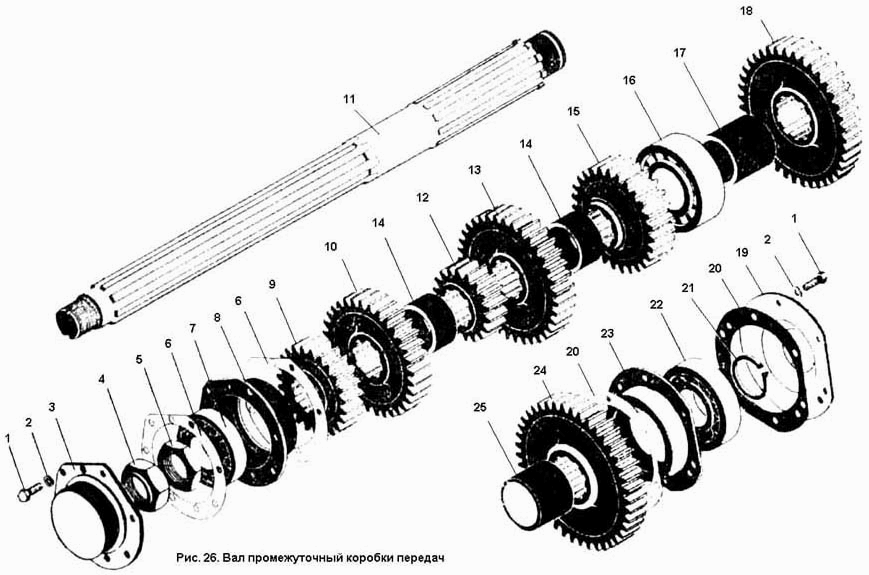

Проміжний вал коробки передач
100%
Назва деталі
Болт M7808-7012×__NT__3__ ГОСТ 35
Заводський номер
Болт М12Х35 ГОСТ 7808-70
Кількість на модель
12
№
1
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 12.65
Заводський номер
Шайба 12.65Г ГОСТ 6402-70
Кількість на модель
12
№
2
Назва деталі
Кришка
Заводський номер
700А.17.01.091-4
Кількість на модель
1
№
3
Назва деталі
Гайка
Заводський номер
700А.17.01.113-3
Кількість на модель
1
№
4
Назва деталі
Гайка
Заводський номер
700А.17.01.427-1
Кількість на модель
1
№
5
Назва деталі
Прокладка
Заводський номер
700А.17.01.107-1
Кількість на модель
1
№
6
Назва деталі
Підшипник 2312КМ ГОСТ 8328-75
Заводський номер
Подшипник 2312КМ ГОСТ 8328-75
Кількість на модель
1
№
7
Назва деталі
Обойма
Заводський номер
700А.17.01.089-1
Кількість на модель
1
№
8
Назва деталі
Шестерня
Заводський номер
700.17.01.073
Кількість на модель
1
№
9
Назва деталі
Шестерня
Заводський номер
700А.17.01.076
Кількість на модель
1
№
10
Назва деталі
Проміжний вал
Заводський номер
700А.17.01.103-1
Кількість на модель
1
№
11
Назва деталі
Шестерня
Заводський номер
700.17.01.077
Кількість на модель
1
№
12
Назва деталі
Шестерня
Заводський номер
700А.17.01.079
Кількість на модель
1
№
13
Назва деталі
Втулка
Заводський номер
700.17.01.104-1
Кількість на модель
1
№
14
Назва деталі
Шестерня
Заводський номер
700А.17.01.081-1
Кількість на модель
1
№
15
Назва деталі
Підшипник ГОСТ
Заводський номер
Подшипник 92614 ГОСТ 8328-75
Кількість на модель
№
16
Назва деталі
Втулка
Заводський номер
700.17.01.104-7
Кількість на модель
№
17
Назва деталі
Шестерня
Заводський номер
700А.17.01.084
Кількість на модель
1
№
18
Назва деталі
Кришка
Заводський номер
700А.17.01.093-1
Кількість на модель
1
№
19
Назва деталі
Прокладка
Заводський номер
700.17.01.108-2
Кількість на модель
1
№
20
Назва деталі
Кільце В13942-68 ГОСТ65
Заводський номер
Кольцо В65 ГОСТ 13942-68
Кількість на модель
1
№
21
Назва деталі
Обойма
Заводський номер
700А.17.01.092
Кількість на модель
1
№
23
Назва деталі
Шестерня
Заводський номер
700А.17.01.086
Кількість на модель
1
№
24
Назва деталі
Втулка
Заводський номер
700.17.01.302-1
Кількість на модель
1
№
25
Назва деталі
Підшипник ГОСТ
Заводський номер
Подшипник 313 ГОСТ 8338-75
Кількість на модель
1
№
32
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт M7808-7012×__NT__3__ ГОСТ 35 | Болт М12Х35 ГОСТ 7808-70 | 12 | 12 | 1 | |||
| 2 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 12.65 | Шайба 12.65Г ГОСТ 6402-70 | 12 | 12 | 2 | |||
| 3 | Кришка | 700А.17.01.091-4 | 1 | 1 | 3 | |||
| 4 | Гайка | 700А.17.01.113-3 | 1 | 1 | 4 | |||
| 5 | Гайка | 700А.17.01.427-1 | 1 | 1 | 5 | |||
| 6 | Прокладка | 700А.17.01.107-1 | 1 | 1 | 6 | |||
| 7 | Підшипник 2312КМ ГОСТ 8328-75 | Подшипник 2312КМ ГОСТ 8328-75 | 1 | 1 | 7 | |||
| 8 | Обойма | 700А.17.01.089-1 | 1 | 1 | 8 | |||
| 9 | Шестерня | 700.17.01.073 | 1 | 1 | 9 | |||
| 10 | Шестерня | 700А.17.01.076 | 1 | 1 | 10 | |||
| 11 | Проміжний вал | 700А.17.01.103-1 | 1 | 1 | 11 | |||
| 12 | Шестерня | 700.17.01.077 | 1 | 1 | 12 | |||
| 13 | Шестерня | 700А.17.01.079 | 1 | 1 | 13 | |||
| 14 | Втулка | 700.17.01.104-1 | 1 | 1 | 14 | |||
| 15 | Шестерня | 700А.17.01.081-1 | 1 | 1 | 15 | |||
| 16 | Підшипник ГОСТ | Подшипник 92614 ГОСТ 8328-75 | 16 | |||||
| 17 | Втулка | 700.17.01.104-7 | 17 | |||||
| 18 | Шестерня | 700А.17.01.084 | 1 | 1 | 18 | |||
| 19 | Кришка | 700А.17.01.093-1 | 1 | 1 | 19 | |||
| 20 | Прокладка | 700.17.01.108-2 | 1 | 1 | 20 | |||
| 21 | Кільце В13942-68 ГОСТ65 | Кольцо В65 ГОСТ 13942-68 | 1 | 1 | 21 | |||
| 23 | Обойма | 700А.17.01.092 | 1 | 1 | 23 | |||
| 24 | Шестерня | 700А.17.01.086 | 1 | 1 | 24 | |||
| 25 | Втулка | 700.17.01.302-1 | 1 | 1 | 25 | |||
| 32 | Підшипник ГОСТ | Подшипник 313 ГОСТ 8338-75 | 1 | 1 | 32 |
