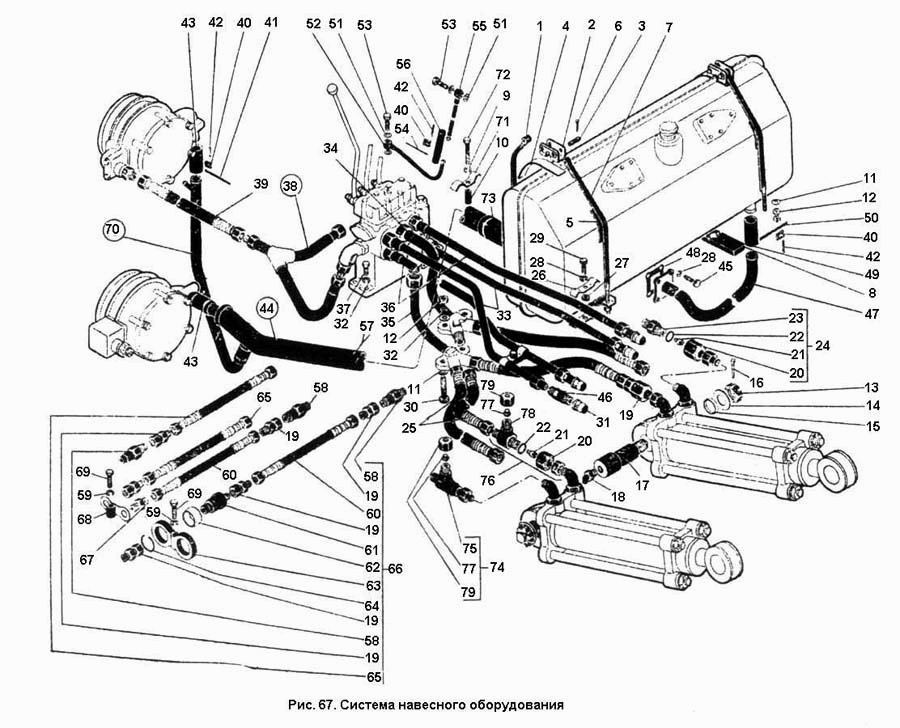

Система навісного обладнання
100%
Назва деталі
Підйомно-навісна система
Заводський номер
701.46.00.000-1
Кількість на модель
№
Назва деталі
Підйомно-навісна система
Заводський номер
700А.46.00.000-4
Кількість на модель
1
№
Назва деталі
Труба__NT__0__
Заводський номер
700А.46.00.120
Кількість на модель
1
№
Назва деталі
Труба__NT__0__
Заводський номер
700А.46.16.350
Кількість на модель
1
№
Назва деталі
Стрічка
Заводський номер
700А.46.00.070
Кількість на модель
2
№
1
Назва деталі
Опора
Заводський номер
700А.46.00.027
Кількість на модель
2
№
2
Назва деталі
Прокладка
Заводський номер
700А.46.00.036
Кількість на модель
2
№
4
Назва деталі
Прокладка
Заводський номер
700А.46.00.018
Кількість на модель
1
№
5
Назва деталі
Стрічка
Заводський номер
700А.46.00.070-01
Кількість на модель
2
№
7
Назва деталі
Подушка
Заводський номер
700А.46.00.035
Кількість на модель
2
№
8
Назва деталі
__NT__0__ Перехідник у зборі
Заводський номер
700.46.16.650-1
Кількість на модель
17
№
19
Назва деталі
Корпус клапана у зборі
Заводський номер
700А.40.00.240
Кількість на модель
1
№
20
Назва деталі
Клапан уповільнювальний
Заводський номер
700А.46.00.076
Кількість на модель
4
№
21
Назва деталі
Штуцер
Заводський номер
700А.46.00.075
Кількість на модель
4
№
23
Назва деталі
Клапан уповільнювальний
Заводський номер
700А.46.00.230
Кількість на модель
1
№
24
Назва деталі
Рукав у зборі
Заводський номер
700.46.16.660-02
Кількість на модель
4
№
25
Назва деталі
Скоба
Заводський номер
700.46.00.067-1
Кількість на модель
4
№
26
Назва деталі
Труба__NT__0__
Заводський номер
700А.46.00.080-01
Кількість на модель
2
№
33
Назва деталі
Труба в зборі
Заводський номер
700А.46.16.330
Кількість на модель
1
№
34
Назва деталі
Труба в зборі
Заводський номер
700А.46.16.320
Кількість на модель
1
№
35
Назва деталі
Труба__NT__0__
Заводський номер
700А.46.00.080
Кількість на модель
2
№
36
Назва деталі
Труба__NT__0__
Заводський номер
701.46.16.030
Кількість на модель
№
38
Назва деталі
Труба__NT__0__
Заводський номер
701.46.00.010
Кількість на модель
№
44
Назва деталі
Запірний пристрій 016 мм
Заводський номер
700.46.16.080-1
Кількість на модель
4
№
46
Назва деталі
Труба__NT__0__
Заводський номер
700А.46.00.110
Кількість на модель
1
№
47
Назва деталі
Труба__NT__0__
Заводський номер
700А.46.00.090
Кількість на модель
1
№
52
Назва деталі
Труба__NT__0__
Заводський номер
700А.46.00.100
Кількість на модель
1
№
55
Назва деталі
Клапан запірного пристрою для шлангів діаметром 16 мм
Заводський номер
700.46.16.740
Кількість на модель
4
№
58
Назва деталі
__NT__0__ Перехідник у зборі
Заводський номер
700.46.16.660-06
Кількість на модель
4
№
60
Назва деталі
Роз'ємна муфта
Заводський номер
700.46.16.160-1
Кількість на модель
4
№
61
Назва деталі
Шарнір
Заводський номер
700.46.16.087
Кількість на модель
4
№
62
Назва деталі
Набір шарнірів
Заводський номер
700.46.16.086-1
Кількість на модель
2
№
63
Назва деталі
Стопорне кільце
Заводський номер
700.46.16.088
Кількість на модель
4
№
64
Назва деталі
Рукав у зборі D 20Х2200
Заводський номер
700.46.16.660-07
Кількість на модель
4
№
65
Назва деталі
Розривні муфти в зборі
Заводський номер
700.46.16.170-7
Кількість на модель
2
№
66
Назва деталі
Стійка
Заводський номер
700.46.16.700
Кількість на модель
1
№
68
Назва деталі
Труба__NT__0__
Заводський номер
700А.46.00.130
Кількість на модель
1
№
70
Назва деталі
Скоба
Заводський номер
700А.46.00.037
Кількість на модель
1
№
71
Назва деталі
Трійник у зборі
Заводський номер
700А.46.00.200
Кількість на модель
№
74
Назва деталі
Перехідник
Заводський номер
700А.46.00.210
Кількість на модель
1
№
75
Назва деталі
Клапан уповільнювальний
Заводський номер
700А.46.00.220
Кількість на модель
1
№
76
Назва деталі
Заглушка
Заводський номер
700А.46.00.071
Кількість на модель
2
№
77
Назва деталі
Трійник
Заводський номер
700А.46.00.072
Кількість на модель
1
№
78
Назва деталі
Накидна гайка
Заводський номер
700.46.16.075-1
Кількість на модель
2
№
79
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Підйомно-навісна система | 701.46.00.000-1 | |||||||
| Підйомно-навісна система | 700А.46.00.000-4 | 1 | 1 | |||||
| Труба__NT__0__ | 700А.46.00.120 | 1 | 1 | |||||
| Труба__NT__0__ | 700А.46.16.350 | 1 | 1 | |||||
| 1 | Стрічка | 700А.46.00.070 | 2 | 2 | 1 | |||
| 2 | Опора | 700А.46.00.027 | 2 | 2 | 2 | |||
| 4 | Прокладка | 700А.46.00.036 | 2 | 2 | 4 | |||
| 5 | Прокладка | 700А.46.00.018 | 1 | 1 | 5 | |||
| 7 | Стрічка | 700А.46.00.070-01 | 2 | 2 | 7 | |||
| 8 | Подушка | 700А.46.00.035 | 2 | 2 | 8 | |||
| 19 | __NT__0__ Перехідник у зборі | 700.46.16.650-1 | 17 | 17 | 19 | |||
| 20 | Корпус клапана у зборі | 700А.40.00.240 | 1 | 1 | 20 | |||
| 21 | Клапан уповільнювальний | 700А.46.00.076 | 4 | 4 | 21 | |||
| 23 | Штуцер | 700А.46.00.075 | 4 | 4 | 23 | |||
| 24 | Клапан уповільнювальний | 700А.46.00.230 | 1 | 1 | 24 | |||
| 25 | Рукав у зборі | 700.46.16.660-02 | 4 | 4 | 25 | |||
| 26 | Скоба | 700.46.00.067-1 | 4 | 4 | 26 | |||
| 33 | Труба__NT__0__ | 700А.46.00.080-01 | 2 | 2 | 33 | |||
| 34 | Труба в зборі | 700А.46.16.330 | 1 | 1 | 34 | |||
| 35 | Труба в зборі | 700А.46.16.320 | 1 | 1 | 35 | |||
| 36 | Труба__NT__0__ | 700А.46.00.080 | 2 | 2 | 36 | |||
| 38 | Труба__NT__0__ | 701.46.16.030 | 38 | |||||
| 44 | Труба__NT__0__ | 701.46.00.010 | 44 | |||||
| 46 | Запірний пристрій 016 мм | 700.46.16.080-1 | 4 | 4 | 46 | |||
| 47 | Труба__NT__0__ | 700А.46.00.110 | 1 | 1 | 47 | |||
| 52 | Труба__NT__0__ | 700А.46.00.090 | 1 | 1 | 52 | |||
| 55 | Труба__NT__0__ | 700А.46.00.100 | 1 | 1 | 55 | |||
| 58 | Клапан запірного пристрою для шлангів діаметром 16 мм | 700.46.16.740 | 4 | 4 | 58 | |||
| 60 | __NT__0__ Перехідник у зборі | 700.46.16.660-06 | 4 | 4 | 60 | |||
| 61 | Роз'ємна муфта | 700.46.16.160-1 | 4 | 4 | 61 | |||
| 62 | Шарнір | 700.46.16.087 | 4 | 4 | 62 | |||
| 63 | Набір шарнірів | 700.46.16.086-1 | 2 | 2 | 63 | |||
| 64 | Стопорне кільце | 700.46.16.088 | 4 | 4 | 64 | |||
| 65 | Рукав у зборі D 20Х2200 | 700.46.16.660-07 | 4 | 4 | 65 | |||
| 66 | Розривні муфти в зборі | 700.46.16.170-7 | 2 | 2 | 66 | |||
| 68 | Стійка | 700.46.16.700 | 1 | 1 | 68 | |||
| 70 | Труба__NT__0__ | 700А.46.00.130 | 1 | 1 | 70 | |||
| 71 | Скоба | 700А.46.00.037 | 1 | 1 | 71 | |||
| 74 | Трійник у зборі | 700А.46.00.200 | 74 | |||||
| 75 | Перехідник | 700А.46.00.210 | 1 | 1 | 75 | |||
| 76 | Клапан уповільнювальний | 700А.46.00.220 | 1 | 1 | 76 | |||
| 77 | Заглушка | 700А.46.00.071 | 2 | 2 | 77 | |||
| 78 | Трійник | 700А.46.00.072 | 1 | 1 | 78 | |||
| 79 | Накидна гайка | 700.46.16.075-1 | 2 | 2 | 79 |
