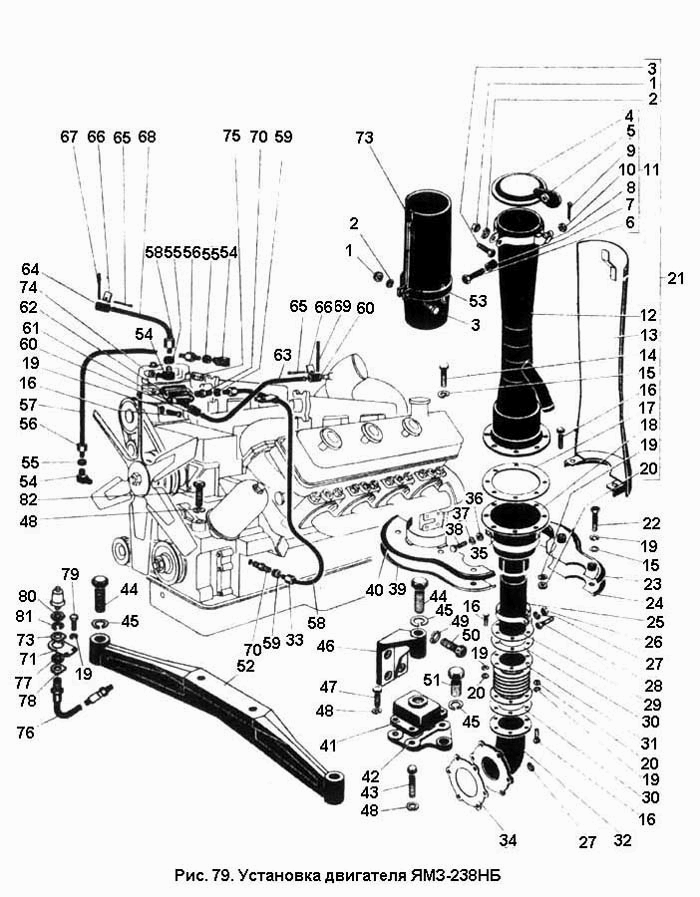

Встановлення двигуна ЯМЗ-238НБ
100%
Назва деталі
Двигун у зборі
Заводський номер
700А.10.00.000-1
Кількість на модель
№
Назва деталі
Встановлення двигуна
Заводський номер
700А.00.10.000-2
Кількість на модель
№
Назва деталі
Гайка М6 ГОСТ 5927-70
Заводський номер
Гайка М6 ГОСТ 5927-70
Кількість на модель
1
№
1
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 6.65
Заводський номер
Шайба 6.65Г ГОСТ 6402-70
Кількість на модель
2
№
2
Назва деталі
Болт M7811-706×__NT__3__ ГОСТ 30
Заводський номер
Болт М6Х30 ГОСТ 7811-70
Кількість на модель
1
№
3
Назва деталі
Кришка
Заводський номер
700.00.10.063-1
Кількість на модель
1
№
4
Назва деталі
Планка (у комплекті з дитячою 700.00.10.063-1)
Заводський номер
700.00.10.230
Кількість на модель
1
№
5
Назва деталі
Болт M452×7811-70 ГОСТ 10
Заводський номер
Болт 2М10Х45 ГОСТ 7811-70
Кількість на модель
1
№
6
Назва деталі
Втулка
Заводський номер
700.00.10.076
Кількість на модель
1
№
7
Назва деталі
Хомут у зборі
Заводський номер
701.00.10.160
Кількість на модель
1
№
8
Назва деталі
Шплінт 2.5х25 ГОСТ 397-79
Заводський номер
Шплинт 2.5Х25 ГОСТ 397-79
Кількість на модель
1
№
9
Назва деталі
Гайка М10 ГОСТ 5932-73
Заводський номер
Гайка М10 ГОСТ 5932-73
Кількість на модель
1
№
10
Назва деталі
Кришка з хомутом у зборі
Заводський номер
701.00.10.150
Кількість на модель
1
№
11
Назва деталі
Ежектор у зборі
Заводський номер
701.00.10.250
Кількість на модель
1
№
12
Назва деталі
Екран у зборі
Заводський номер
701.00.10.200-1
Кількість на модель
1
№
13
Назва деталі
Балка T M8H25 ГОСТ 7808-70
Заводський номер
Бол т М8Х25 ГОСТ 7808-70
Кількість на модель
2
№
14
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 8.01 ГОСТ 11371-78
Кількість на модель
8
№
15
Назва деталі
Болт M7808-708×__NT__3__ ГОСТ 20
Заводський номер
Болт М8Х20 ГОСТ 7808-70
Кількість на модель
18
№
16
Назва деталі
Прокладка
Заводський номер
700.00.10.071
Кількість на модель
1
№
17
Назва деталі
Основа іскрогасника у зборі
Заводський номер
701.00.10.180
Кількість на модель
1
№
18
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 8.65
Заводський номер
Шайба 8.65Г ГОСТ 6402-70
Кількість на модель
8
№
19
Назва деталі
Гайка М8 ГОСТ 5927-70
Заводський номер
Гайка М8 ГОСТ 5927-70
Кількість на модель
20
№
20
Назва деталі
Ежектор з іскрогасником та екраном у зборі
Заводський номер
701.00.10.210-1
Кількість на модель
1
№
21
Назва деталі
Болт M7811-708×__NT__3__ ГОСТ 35
Заводський номер
Болт М8Х35 ГОСТ 7811-70
Кількість на модель
6
№
22
Назва деталі
Половина фланця
Заводський номер
701.00.10.260
Кількість на модель
1
№
23
Назва деталі
Половина фланця
Заводський номер
700А.00.10.016-01
Кількість на модель
1
№
24
Назва деталі
Хомут
Заводський номер
700.00.10.048
Кількість на модель
1
№
25
Назва деталі
Гайка М10 ГОСТ 5927-70
Заводський номер
Гайка М10 ГОСТ 5927-70
Кількість на модель
1
№
26
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 10.65
Заводський номер
Шайба 10.65Г ГОСТ 6402-70
Кількість на модель
9
№
27
Назва деталі
Болт M7811-7010×__NT__3__ ГОСТ 45
Заводський номер
Болт М10Х45 ГОСТ 7811-70
Кількість на модель
1
№
28
Назва деталі
Труба в зборі
Заводський номер
700А.00.10.200
Кількість на модель
1
№
29
Назва деталі
Прокладка
Заводський номер
700.00.10.022
Кількість на модель
2
№
30
Назва деталі
Сильфом у зборі
Заводський номер
700.00.10.070-1
Кількість на модель
1
№
31
Назва деталі
Труба в зборі
Заводський номер
700А.10.00.030-1
Кількість на модель
1
№
32
Назва деталі
Гайка ГОСТ 1-6
Заводський номер
Гайка 1-6 ГОСТ 9122-67
Кількість на модель
2
№
33
Назва деталі
Прокладка
Заводський номер
700.10.00.018-3
Кількість на модель
1
№
34
Назва деталі
Хомут
Заводський номер
700А.00.10.018
Кількість на модель
1
№
35
Назва деталі
Гайка М12 ГОСТ 5927-70
Заводський номер
Гайка М12 ГОСТ 5927-70
Кількість на модель
1
№
36
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 12.65
Заводський номер
Шайба 12.65Г ГОСТ 6402-70
Кількість на модель
1
№
37
Назва деталі
Болт M7811-7012×__NT__3__ ГОСТ 55
Заводський номер
Болт М12Х55 ГОСТ 7811-70
Кількість на модель
1
№
38
Назва деталі
Половина фланця у зборі
Заводський номер
700А.00.10.040
Кількість на модель
1
№
39
Назва деталі
Половина фланця у зборі
Заводський номер
700А.00.10.020
Кількість на модель
1
№
40
Назва деталі
Амортизатор у зборі АКСС-400м
Заводський номер
700.00.10.020
Кількість на модель
4
№
41
Назва деталі
Проставка
Заводський номер
700А.00.10.021
Кількість на модель
2
№
42
Назва деталі
Болт M16H70 ГОСТ 7811- 70
Заводський номер
Болт М16Х70 ГОСТ 7811 -70
Кількість на модель
4
№
43
Назва деталі
Болт M7808-7027×__NT__3__ ГОСТ 110
Заводський номер
Болт М27Х110 ГОСТ 7808-70
Кількість на модель
4
№
44
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 27.65
Заводський номер
Шайба 27.65Г ГОСТ 6402-70
Кількість на модель
6
№
45
Назва деталі
Кронштейн
Заводський номер
700А.10.00.011-1
Кількість на модель
2
№
46
Назва деталі
Болт M7811-7016×__NT__3__ ГОСТ 40
Заводський номер
Болт М16Х40 ГОСТ 7811-70
Кількість на модель
12
№
47
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 16.65
Заводський номер
Шайба 16.65Г ГОСТ 6402-70
Кількість на модель
16
№
48
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 14.65
Заводський номер
Шайба 14.65Г ГОСТ 6402-70
Кількість на модель
8
№
49
Назва деталі
гвинт
Заводський номер
700.10.00.013
Кількість на модель
8
№
50
Назва деталі
Болт M7808-7027×__NT__3__ ГОСТ 70
Заводський номер
Болт М27Х70 ГОСТ 7808-70
Кількість на модель
2
№
51
Назва деталі
Траверса
Заводський номер
700.10.00.038
Кількість на модель
1
№
52
Назва деталі
Хомут
Заводський номер
700.00.10.067-1
Кількість на модель
1
№
53
Назва деталі
Кутник 1-12 ГОСТ 9115-67
Заводський номер
Угольник 1-12 ГОСТ 9115-67
Кількість на модель
1
№
54
Назва деталі
Муфта ГОСТ12
Заводський номер
Муфта 12 ГОСТ 9121-67
Кількість на модель
3
№
55
Назва деталі
Гайка ГОСТ 1-12
Заводський номер
Гайка 1-12 ГОСТ 9122-67
Кількість на модель
3
№
56
Назва деталі
Труба__NT__0__
Заводський номер
700.10.00.046
Кількість на модель
1
№
57
Назва деталі
Труба__NT__0__
Заводський номер
700.10.00.029-3
Кількість на модель
1
№
58
Назва деталі
Муфта ГОСТ6
Заводський номер
Муфта 6 ГОСТ 9121-67
Кількість на модель
2
№
59
Назва деталі
Втулка 22Х32-16 за ГОСТ 10362-76: L=80 мм
Заводський номер
Рукав 22Х32-16 ГОСТ 10362-76: L=80мм
Кількість на модель
2
№
60
Назва деталі
Патрубок
Заводський номер
700А.10.00.012
Кількість на модель
1
№
61
Назва деталі
Прокладка
Заводський номер
700.10.00.026
Кількість на модель
1
№
62
Назва деталі
Труба__NT__0__
Заводський номер
700А.10.00.045-2
Кількість на модель
1
№
63
Назва деталі
Трубка
Заводський номер
701.10.00.089
Кількість на модель
1
№
64
Назва деталі
Шплінт хомута 6.3 ОСТ 3-408-70
Заводський номер
3408-1
Кількість на модель
2
№
65
Назва деталі
Рамка хомута ОСТ 3-408-70
Заводський номер
А52426-24
Кількість на модель
2
№
66
Назва деталі
Стрічка 225 ГОСТ 503-71
Заводський номер
Лента 225 ГОСТ 503-71
Кількість на модель
2
№
67
Назва деталі
Труба__NT__0__
Заводський номер
700.10.00.048
Кількість на модель
1
№
68
Назва деталі
Стрічка 300 ГОСТ 503-71
Заводський номер
Лента 300 ГОСТ 503-71
Кількість на модель
4
№
69
Назва деталі
Фітинг 1-6 ГОСТ 9113-67
Заводський номер
Штуцер 1-6 ГОСТ 9113-67
Кількість на модель
2
№
70
Назва деталі
Кронштейн
Заводський номер
700А.38.00.011-1
Кількість на модель
1
№
71
Назва деталі
Хомут
Заводський номер
700.10.00.047
Кількість на модель
1
№
72
Назва деталі
Насадок у комплекті
Заводський номер
701.81.00.010
Кількість на модель
1
№
73
Назва деталі
Компресор пневматичного гальма
Заводський номер
700.10.00.020
Кількість на модель
1
№
74
Назва деталі
Прокладка
Заводський номер
700.10.00.028
Кількість на модель
1
№
75
Назва деталі
Рукав
Заводський номер
700.38.0.090
Кількість на модель
1
№
76
Назва деталі
Втулка
Заводський номер
700.38.00.017
Кількість на модель
1
№
77
Назва деталі
Планка
Заводський номер
700.38.00.018
Кількість на модель
1
№
78
Назва деталі
Болт M7808-708×__NT__3__ ГОСТ 16
Заводський номер
Болт М8Х16 ГОСТ 7808-70
Кількість на модель
2
№
79
Назва деталі
Гайка М20х1.5 ГОСТ 5927-70
Заводський номер
Гайка М20Х1.5 ГОСТ 5927-70
Кількість на модель
1
№
80
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 20.65
Заводський номер
Шайба 20.65Г ГОСТ 6402-70
Кількість на модель
1
№
81
Назва деталі
Болт M7811-7016×__NT__3__ ГОСТ 55
Заводський номер
Болт М16Х55 ГОСТ 7811-70
Кількість на модель
2
№
82
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Двигун у зборі | 700А.10.00.000-1 | |||||||
| Встановлення двигуна | 700А.00.10.000-2 | |||||||
| 1 | Гайка М6 ГОСТ 5927-70 | Гайка М6 ГОСТ 5927-70 | 1 | 1 | 1 | |||
| 2 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 6.65 | Шайба 6.65Г ГОСТ 6402-70 | 2 | 2 | 2 | |||
| 3 | Болт M7811-706×__NT__3__ ГОСТ 30 | Болт М6Х30 ГОСТ 7811-70 | 1 | 1 | 3 | |||
| 4 | Кришка | 700.00.10.063-1 | 1 | 1 | 4 | |||
| 5 | Планка (у комплекті з дитячою 700.00.10.063-1) | 700.00.10.230 | 1 | 1 | 5 | |||
| 6 | Болт M452×7811-70 ГОСТ 10 | Болт 2М10Х45 ГОСТ 7811-70 | 1 | 1 | 6 | |||
| 7 | Втулка | 700.00.10.076 | 1 | 1 | 7 | |||
| 8 | Хомут у зборі | 701.00.10.160 | 1 | 1 | 8 | |||
| 9 | Шплінт 2.5х25 ГОСТ 397-79 | Шплинт 2.5Х25 ГОСТ 397-79 | 1 | 1 | 9 | |||
| 10 | Гайка М10 ГОСТ 5932-73 | Гайка М10 ГОСТ 5932-73 | 1 | 1 | 10 | |||
| 11 | Кришка з хомутом у зборі | 701.00.10.150 | 1 | 1 | 11 | |||
| 12 | Ежектор у зборі | 701.00.10.250 | 1 | 1 | 12 | |||
| 13 | Екран у зборі | 701.00.10.200-1 | 1 | 1 | 13 | |||
| 14 | Балка T M8H25 ГОСТ 7808-70 | Бол т М8Х25 ГОСТ 7808-70 | 2 | 2 | 14 | |||
| 15 | Шайба ГОСТ | Шайба 8.01 ГОСТ 11371-78 | 8 | 8 | 15 | |||
| 16 | Болт M7808-708×__NT__3__ ГОСТ 20 | Болт М8Х20 ГОСТ 7808-70 | 18 | 18 | 16 | |||
| 17 | Прокладка | 700.00.10.071 | 1 | 1 | 17 | |||
| 18 | Основа іскрогасника у зборі | 701.00.10.180 | 1 | 1 | 18 | |||
| 19 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 8.65 | Шайба 8.65Г ГОСТ 6402-70 | 8 | 8 | 19 | |||
| 20 | Гайка М8 ГОСТ 5927-70 | Гайка М8 ГОСТ 5927-70 | 20 | 20 | 20 | |||
| 21 | Ежектор з іскрогасником та екраном у зборі | 701.00.10.210-1 | 1 | 1 | 21 | |||
| 22 | Болт M7811-708×__NT__3__ ГОСТ 35 | Болт М8Х35 ГОСТ 7811-70 | 6 | 6 | 22 | |||
| 23 | Половина фланця | 701.00.10.260 | 1 | 1 | 23 | |||
| 24 | Половина фланця | 700А.00.10.016-01 | 1 | 1 | 24 | |||
| 25 | Хомут | 700.00.10.048 | 1 | 1 | 25 | |||
| 26 | Гайка М10 ГОСТ 5927-70 | Гайка М10 ГОСТ 5927-70 | 1 | 1 | 26 | |||
| 27 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 10.65 | Шайба 10.65Г ГОСТ 6402-70 | 9 | 9 | 27 | |||
| 28 | Болт M7811-7010×__NT__3__ ГОСТ 45 | Болт М10Х45 ГОСТ 7811-70 | 1 | 1 | 28 | |||
| 29 | Труба в зборі | 700А.00.10.200 | 1 | 1 | 29 | |||
| 30 | Прокладка | 700.00.10.022 | 2 | 2 | 30 | |||
| 31 | Сильфом у зборі | 700.00.10.070-1 | 1 | 1 | 31 | |||
| 32 | Труба в зборі | 700А.10.00.030-1 | 1 | 1 | 32 | |||
| 33 | Гайка ГОСТ 1-6 | Гайка 1-6 ГОСТ 9122-67 | 2 | 2 | 33 | |||
| 34 | Прокладка | 700.10.00.018-3 | 1 | 1 | 34 | |||
| 35 | Хомут | 700А.00.10.018 | 1 | 1 | 35 | |||
| 36 | Гайка М12 ГОСТ 5927-70 | Гайка М12 ГОСТ 5927-70 | 1 | 1 | 36 | |||
| 37 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 12.65 | Шайба 12.65Г ГОСТ 6402-70 | 1 | 1 | 37 | |||
| 38 | Болт M7811-7012×__NT__3__ ГОСТ 55 | Болт М12Х55 ГОСТ 7811-70 | 1 | 1 | 38 | |||
| 39 | Половина фланця у зборі | 700А.00.10.040 | 1 | 1 | 39 | |||
| 40 | Половина фланця у зборі | 700А.00.10.020 | 1 | 1 | 40 | |||
| 41 | Амортизатор у зборі АКСС-400м | 700.00.10.020 | 4 | 4 | 41 | |||
| 42 | Проставка | 700А.00.10.021 | 2 | 2 | 42 | |||
| 43 | Болт M16H70 ГОСТ 7811- 70 | Болт М16Х70 ГОСТ 7811 -70 | 4 | 4 | 43 | |||
| 44 | Болт M7808-7027×__NT__3__ ГОСТ 110 | Болт М27Х110 ГОСТ 7808-70 | 4 | 4 | 44 | |||
| 45 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 27.65 | Шайба 27.65Г ГОСТ 6402-70 | 6 | 6 | 45 | |||
| 46 | Кронштейн | 700А.10.00.011-1 | 2 | 2 | 46 | |||
| 47 | Болт M7811-7016×__NT__3__ ГОСТ 40 | Болт М16Х40 ГОСТ 7811-70 | 12 | 12 | 47 | |||
| 48 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 16.65 | Шайба 16.65Г ГОСТ 6402-70 | 16 | 16 | 48 | |||
| 49 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 14.65 | Шайба 14.65Г ГОСТ 6402-70 | 8 | 8 | 49 | |||
| 50 | гвинт | 700.10.00.013 | 8 | 8 | 50 | |||
| 51 | Болт M7808-7027×__NT__3__ ГОСТ 70 | Болт М27Х70 ГОСТ 7808-70 | 2 | 2 | 51 | |||
| 52 | Траверса | 700.10.00.038 | 1 | 1 | 52 | |||
| 53 | Хомут | 700.00.10.067-1 | 1 | 1 | 53 | |||
| 54 | Кутник 1-12 ГОСТ 9115-67 | Угольник 1-12 ГОСТ 9115-67 | 1 | 1 | 54 | |||
| 55 | Муфта ГОСТ12 | Муфта 12 ГОСТ 9121-67 | 3 | 3 | 55 | |||
| 56 | Гайка ГОСТ 1-12 | Гайка 1-12 ГОСТ 9122-67 | 3 | 3 | 56 | |||
| 57 | Труба__NT__0__ | 700.10.00.046 | 1 | 1 | 57 | |||
| 58 | Труба__NT__0__ | 700.10.00.029-3 | 1 | 1 | 58 | |||
| 59 | Муфта ГОСТ6 | Муфта 6 ГОСТ 9121-67 | 2 | 2 | 59 | |||
| 60 | Втулка 22Х32-16 за ГОСТ 10362-76: L=80 мм | Рукав 22Х32-16 ГОСТ 10362-76: L=80мм | 2 | 2 | 60 | |||
| 61 | Патрубок | 700А.10.00.012 | 1 | 1 | 61 | |||
| 62 | Прокладка | 700.10.00.026 | 1 | 1 | 62 | |||
| 63 | Труба__NT__0__ | 700А.10.00.045-2 | 1 | 1 | 63 | |||
| 64 | Трубка | 701.10.00.089 | 1 | 1 | 64 | |||
| 65 | Шплінт хомута 6.3 ОСТ 3-408-70 | 3408-1 | 2 | 2 | 65 | |||
| 66 | Рамка хомута ОСТ 3-408-70 | А52426-24 | 2 | 2 | 66 | |||
| 67 | Стрічка 225 ГОСТ 503-71 | Лента 225 ГОСТ 503-71 | 2 | 2 | 67 | |||
| 68 | Труба__NT__0__ | 700.10.00.048 | 1 | 1 | 68 | |||
| 69 | Стрічка 300 ГОСТ 503-71 | Лента 300 ГОСТ 503-71 | 4 | 4 | 69 | |||
| 70 | Фітинг 1-6 ГОСТ 9113-67 | Штуцер 1-6 ГОСТ 9113-67 | 2 | 2 | 70 | |||
| 71 | Кронштейн | 700А.38.00.011-1 | 1 | 1 | 71 | |||
| 72 | Хомут | 700.10.00.047 | 1 | 1 | 72 | |||
| 73 | Насадок у комплекті | 701.81.00.010 | 1 | 1 | 73 | |||
| 74 | Компресор пневматичного гальма | 700.10.00.020 | 1 | 1 | 74 | |||
| 75 | Прокладка | 700.10.00.028 | 1 | 1 | 75 | |||
| 76 | Рукав | 700.38.0.090 | 1 | 1 | 76 | |||
| 77 | Втулка | 700.38.00.017 | 1 | 1 | 77 | |||
| 78 | Планка | 700.38.00.018 | 1 | 1 | 78 | |||
| 79 | Болт M7808-708×__NT__3__ ГОСТ 16 | Болт М8Х16 ГОСТ 7808-70 | 2 | 2 | 79 | |||
| 80 | Гайка М20х1.5 ГОСТ 5927-70 | Гайка М20Х1.5 ГОСТ 5927-70 | 1 | 1 | 80 | |||
| 81 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 20.65 | Шайба 20.65Г ГОСТ 6402-70 | 1 | 1 | 81 | |||
| 82 | Болт M7811-7016×__NT__3__ ГОСТ 55 | Болт М16Х55 ГОСТ 7811-70 | 2 | 2 | 82 |
