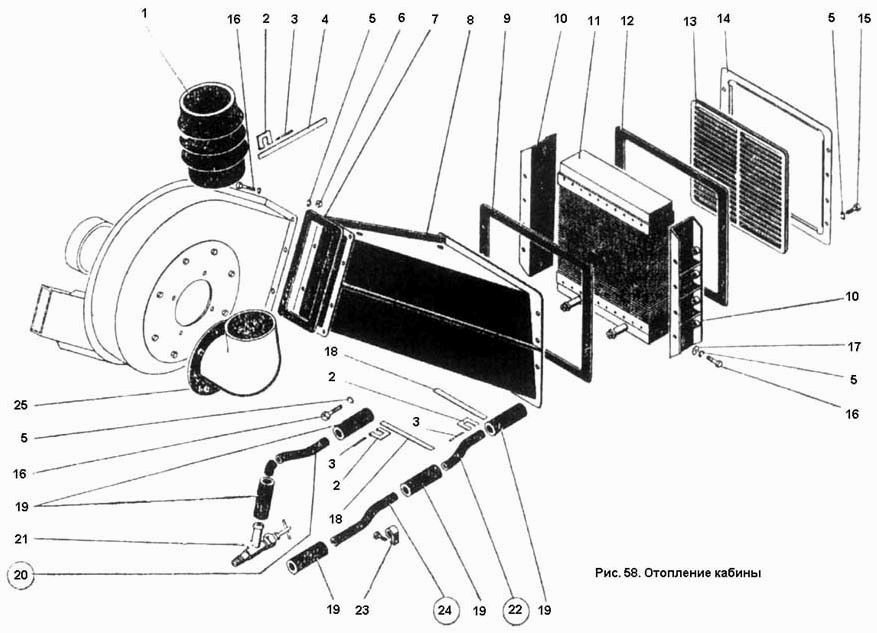

Опалення кабіни __NT__0__
100%
Назва деталі
Опалення кабіни __NT__0__
Заводський номер
701.81.00.000-1
Кількість на модель
№
Назва деталі
Опалення кабіни __NT__0__
Заводський номер
700А.81.00.000-2
Кількість на модель
1
№
Назва деталі
Труба__NT__0__
Заводський номер
700А.81.00.073-1
Кількість на модель
1
№
Назва деталі
Труба__NT__0__
Заводський номер
700А.81.00.073-02
Кількість на модель
1
№
Назва деталі
Труба__NT__0__
Заводський номер
700А.81.00.072-03
Кількість на модель
1
№
Назва деталі
Кожух
Заводський номер
700А.81.00.042-2
Кількість на модель
1
№
1
Назва деталі
Рамка хомута ОСТ 3-408-70
Заводський номер
А52426-24
Кількість на модель
12
№
2
Назва деталі
Шплінт хомута 6.3 ОСТ 3-408-70
Заводський номер
3408-1
Кількість на модель
12
№
3
Назва деталі
Стрічка
Заводський номер
700А.81.00.051
Кількість на модель
1
№
4
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 6.65
Заводський номер
Шайба 6.65Г ГОСТ 6402-70
Кількість на модель
26
№
5
Назва деталі
Гайка М6 ГОСТ 5927-70
Заводський номер
Гайка М6 ГОСТ 5927-70
Кількість на модель
12
№
6
Назва деталі
Прокладка
Заводський номер
700А.81.00.049
Кількість на модель
1
№
7
Назва деталі
Кожух у зборі
Заводський номер
700А.81.00.020-1
Кількість на модель
1
№
8
Назва деталі
Прокладка
Заводський номер
700А.81.00.63
Кількість на модель
1
№
9
Назва деталі
Бічна панель у зборі
Заводський номер
700А.81.01.040
Кількість на модель
1
№
10
Назва деталі
Радіатор системи опалення
Заводський номер
700А.81.01.000
Кількість на модель
1
№
11
Назва деталі
Прокладка
Заводський номер
700А.81.00.045
Кількість на модель
1
№
12
Назва деталі
Мережа
Заводський номер
700А.81.00.044
Кількість на модель
1
№
13
Назва деталі
Фланець
Заводський номер
700А.81.00.043
Кількість на модель
1
№
14
Назва деталі
Болт M7808-706×__NT__3__ ГОСТ 20
Заводський номер
Болт М6Х20 ГОСТ 7808-70
Кількість на модель
8
№
15
Назва деталі
Болт M7805-706×__NT__3__ ГОСТ 16
Заводський номер
Болт М6Х16 ГОСТ 7805-70
Кількість на модель
18
№
16
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 6.01 ГОСТ 11371-78
Кількість на модель
4
№
17
Назва деталі
Стрічка 275 ГОСТ 503-71
Заводський номер
Лента 275 ГОСТ 503-71
Кількість на модель
10
№
18
Назва деталі
Труба__NT__0__
Заводський номер
701.81.00.014
Кількість на модель
4
№
19
Назва деталі
Труба__NT__0__
Заводський номер
701.81.00.013-02
Кількість на модель
№
20
Назва деталі
Кран
Заводський номер
700.81.05.70
Кількість на модель
1
№
21
Назва деталі
Труба__NT__0__
Заводський номер
701.81.00.013-04
Кількість на модель
№
22
Назва деталі
Хомутик ХПО-15Х7 ЛК 0034-00
Заводський номер
Хомутик ХПО-15Х7 ЛК 0034-00
Кількість на модель
1
№
23
Назва деталі
Труба__NT__0__
Заводський номер
701.81.00.013-01
Кількість на модель
№
24
Назва деталі
Патрубок у зборі
Заводський номер
700А.81.04.030-1
Кількість на модель
1
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Опалення кабіни __NT__0__ | 701.81.00.000-1 | |||||||
| Опалення кабіни __NT__0__ | 700А.81.00.000-2 | 1 | 1 | |||||
| Труба__NT__0__ | 700А.81.00.073-1 | 1 | 1 | |||||
| Труба__NT__0__ | 700А.81.00.073-02 | 1 | 1 | |||||
| Труба__NT__0__ | 700А.81.00.072-03 | 1 | 1 | |||||
| 1 | Кожух | 700А.81.00.042-2 | 1 | 1 | 1 | |||
| 2 | Рамка хомута ОСТ 3-408-70 | А52426-24 | 12 | 12 | 2 | |||
| 3 | Шплінт хомута 6.3 ОСТ 3-408-70 | 3408-1 | 12 | 12 | 3 | |||
| 4 | Стрічка | 700А.81.00.051 | 1 | 1 | 4 | |||
| 5 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 6.65 | Шайба 6.65Г ГОСТ 6402-70 | 26 | 26 | 5 | |||
| 6 | Гайка М6 ГОСТ 5927-70 | Гайка М6 ГОСТ 5927-70 | 12 | 12 | 6 | |||
| 7 | Прокладка | 700А.81.00.049 | 1 | 1 | 7 | |||
| 8 | Кожух у зборі | 700А.81.00.020-1 | 1 | 1 | 8 | |||
| 9 | Прокладка | 700А.81.00.63 | 1 | 1 | 9 | |||
| 10 | Бічна панель у зборі | 700А.81.01.040 | 1 | 1 | 10 | |||
| 11 | Радіатор системи опалення | 700А.81.01.000 | 1 | 1 | 11 | |||
| 12 | Прокладка | 700А.81.00.045 | 1 | 1 | 12 | |||
| 13 | Мережа | 700А.81.00.044 | 1 | 1 | 13 | |||
| 14 | Фланець | 700А.81.00.043 | 1 | 1 | 14 | |||
| 15 | Болт M7808-706×__NT__3__ ГОСТ 20 | Болт М6Х20 ГОСТ 7808-70 | 8 | 8 | 15 | |||
| 16 | Болт M7805-706×__NT__3__ ГОСТ 16 | Болт М6Х16 ГОСТ 7805-70 | 18 | 18 | 16 | |||
| 17 | Шайба ГОСТ | Шайба 6.01 ГОСТ 11371-78 | 4 | 4 | 17 | |||
| 18 | Стрічка 275 ГОСТ 503-71 | Лента 275 ГОСТ 503-71 | 10 | 10 | 18 | |||
| 19 | Труба__NT__0__ | 701.81.00.014 | 4 | 4 | 19 | |||
| 20 | Труба__NT__0__ | 701.81.00.013-02 | 20 | |||||
| 21 | Кран | 700.81.05.70 | 1 | 1 | 21 | |||
| 22 | Труба__NT__0__ | 701.81.00.013-04 | 22 | |||||
| 23 | Хомутик ХПО-15Х7 ЛК 0034-00 | Хомутик ХПО-15Х7 ЛК 0034-00 | 1 | 1 | 23 | |||
| 24 | Труба__NT__0__ | 701.81.00.013-01 | 24 | |||||
| 25 | Патрубок у зборі | 700А.81.04.030-1 | 1 | 1 | 25 |
