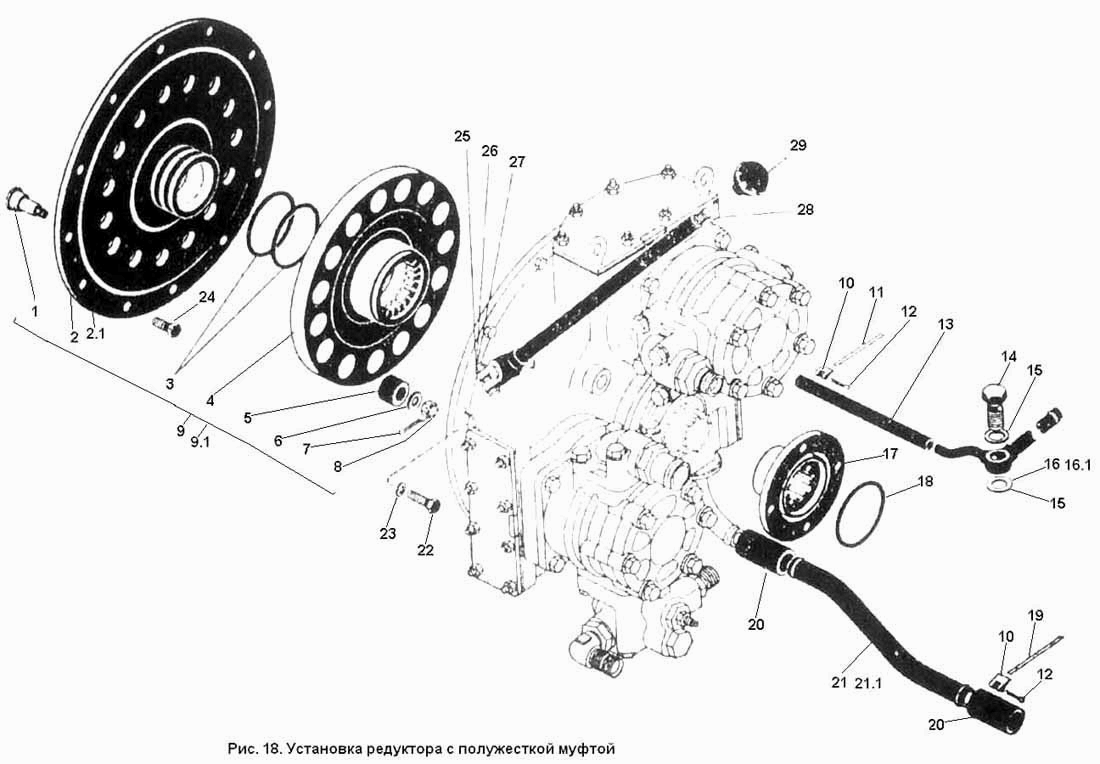

Встановлення редуктора з напівжорсткою муфтою __NT__0__
100%
Назва деталі
Встановлення редуктора з напівжорсткою муфтою __NT__0__
Заводський номер
701.00.16.000-2
Кількість на модель
№
Назва деталі
Палець
Заводський номер
700.00.16.016
Кількість на модель
15
№
1
Назва деталі
Диск
Заводський номер
701.00.16.014-2
Кількість на модель
№
2
Назва деталі
Кільце У-105х100-3 ГОСТ 18829-73
Заводський номер
Кольцо У-105Х100-3 ГОСТ 18829-73
Кількість на модель
2
№
3
Назва деталі
Муфта
Заводський номер
700А.00.16.024
Кількість на модель
1
№
4
Назва деталі
Амортизатор
Заводський номер
700.00.16.017
Кількість на модель
15
№
5
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 12.01 ГОСТ 6958-78
Кількість на модель
15
№
6
Назва деталі
Шплінт 3.2х25 ГОСТ 397
Заводський номер
Шплинт 3.2Х25 ГОСТ 397 79
Кількість на модель
15
№
7
Назва деталі
Гайка Л112 ГОСТ 5933-73
Заводський номер
Гайка Л112 ГОСТ 5933-73
Кількість на модель
15
№
8
Назва деталі
Напівжорстка муфта
Заводський номер
701.00.16.010-2
Кількість на модель
№
9
Назва деталі
Рамка хомута ОСТ 3-408-70
Заводський номер
А52426-24
Кількість на модель
6
№
10
Назва деталі
Стрічка 250 ГОСТ 503
Заводський номер
Лента 250 ГОСТ 503 71
Кількість на модель
2
№
11
Назва деталі
Шплінт хомута 6.3 ОСТ 3-408-70
Заводський номер
3408-1
Кількість на модель
6
№
12
Назва деталі
Втулка 12Х20-16 за ГОСТ 10362-76: L=300 мм
Заводський номер
Рукав 12Х20-16 ГОСТ 10362-76: L=300мм
Кількість на модель
1
№
13
Назва деталі
Затискний болт
Заводський номер
700.17.24.023-2
Кількість на модель
1
№
14
Назва деталі
Прокладка
Заводський номер
700.17.01.413
Кількість на модель
2
№
15
Назва деталі
Поворотний кутник
Заводський номер
701.00.16.030
Кількість на модель
№
16
Назва деталі
Фланець
Заводський номер
700А.00.16.026
Кількість на модель
1
№
17
Назва деталі
Кільце У-110х105-3 ГОСТ 18829-73
Заводський номер
Кольцо У-110Х105-3 ГОСТ 18829-73
Кількість на модель
1
№
18
Назва деталі
Стрічка 375 ГОСТ 503-71
Заводський номер
Лента 375 ГОСТ 503-71
Кількість на модель
4
№
19
Назва деталі
Втулка 32Х42-16 за ГОСТ 10362-76: L=120 мм
Заводський номер
Рукав 32Х42-16 ГОСТ 10362-76: L=120мм
Кількість на модель
2
№
20
Назва деталі
Труба__NT__0__
Заводський номер
701.00.16.015
Кількість на модель
№
21
Назва деталі
Болт M7808-7012×__NT__3__ ГОСТ 45
Заводський номер
Болт М12Х45 ГОСТ 7808-70
Кількість на модель
12
№
22
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 12.65
Заводський номер
Шайба 12.65Г ГОСТ 6402-70
Кількість на модель
12
№
23
Назва деталі
Болт M7808-7012×__NT__3__ ГОСТ 30
Заводський номер
Болт М12Х30 ГОСТ 7808-70
Кількість на модель
12
№
24
Назва деталі
Болт M503×7811-70 ГОСТ 10
Заводський номер
Болт 3М10Х50 ГОСТ 7811-70
Кількість на модель
1
№
25
Назва деталі
Гайка М10 ГОСТ 5927-70
Заводський номер
Гайка М10 ГОСТ 5927-70
Кількість на модель
1
№
26
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 10.65
Заводський номер
Шайба 10.65Г ГОСТ 6402-70
Кількість на модель
1
№
27
Назва деталі
Важіль
Заводський номер
700А.00.16.100
Кількість на модель
1
№
28
Назва деталі
Жовтий
Заводський номер
700.37.00.011-1
Кількість на модель
1
№
29
Назва деталі
Напівжорстка муфта
Заводський номер
701.00.16.010-1
Кількість на модель
1
№
91
Назва деталі
Поворотний кутник
Заводський номер
701.00.16.080-1
Кількість на модель
1
№
161
Назва деталі
Диск
Заводський номер
701.00.16.014-1
Кількість на модель
1
№
201
Назва деталі
Труба__NT__0__
Заводський номер
701.00.16.029
Кількість на модель
1
№
211
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення редуктора з напівжорсткою муфтою __NT__0__ | 701.00.16.000-2 | |||||||
| 1 | Палець | 700.00.16.016 | 15 | 15 | 1 | |||
| 2 | Диск | 701.00.16.014-2 | 2 | |||||
| 3 | Кільце У-105х100-3 ГОСТ 18829-73 | Кольцо У-105Х100-3 ГОСТ 18829-73 | 2 | 2 | 3 | |||
| 4 | Муфта | 700А.00.16.024 | 1 | 1 | 4 | |||
| 5 | Амортизатор | 700.00.16.017 | 15 | 15 | 5 | |||
| 6 | Шайба ГОСТ | Шайба 12.01 ГОСТ 6958-78 | 15 | 15 | 6 | |||
| 7 | Шплінт 3.2х25 ГОСТ 397 | Шплинт 3.2Х25 ГОСТ 397 79 | 15 | 15 | 7 | |||
| 8 | Гайка Л112 ГОСТ 5933-73 | Гайка Л112 ГОСТ 5933-73 | 15 | 15 | 8 | |||
| 9 | Напівжорстка муфта | 701.00.16.010-2 | 9 | |||||
| 10 | Рамка хомута ОСТ 3-408-70 | А52426-24 | 6 | 6 | 10 | |||
| 11 | Стрічка 250 ГОСТ 503 | Лента 250 ГОСТ 503 71 | 2 | 2 | 11 | |||
| 12 | Шплінт хомута 6.3 ОСТ 3-408-70 | 3408-1 | 6 | 6 | 12 | |||
| 13 | Втулка 12Х20-16 за ГОСТ 10362-76: L=300 мм | Рукав 12Х20-16 ГОСТ 10362-76: L=300мм | 1 | 1 | 13 | |||
| 14 | Затискний болт | 700.17.24.023-2 | 1 | 1 | 14 | |||
| 15 | Прокладка | 700.17.01.413 | 2 | 2 | 15 | |||
| 16 | Поворотний кутник | 701.00.16.030 | 16 | |||||
| 17 | Фланець | 700А.00.16.026 | 1 | 1 | 17 | |||
| 18 | Кільце У-110х105-3 ГОСТ 18829-73 | Кольцо У-110Х105-3 ГОСТ 18829-73 | 1 | 1 | 18 | |||
| 19 | Стрічка 375 ГОСТ 503-71 | Лента 375 ГОСТ 503-71 | 4 | 4 | 19 | |||
| 20 | Втулка 32Х42-16 за ГОСТ 10362-76: L=120 мм | Рукав 32Х42-16 ГОСТ 10362-76: L=120мм | 2 | 2 | 20 | |||
| 21 | Труба__NT__0__ | 701.00.16.015 | 21 | |||||
| 22 | Болт M7808-7012×__NT__3__ ГОСТ 45 | Болт М12Х45 ГОСТ 7808-70 | 12 | 12 | 22 | |||
| 23 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 12.65 | Шайба 12.65Г ГОСТ 6402-70 | 12 | 12 | 23 | |||
| 24 | Болт M7808-7012×__NT__3__ ГОСТ 30 | Болт М12Х30 ГОСТ 7808-70 | 12 | 12 | 24 | |||
| 25 | Болт M503×7811-70 ГОСТ 10 | Болт 3М10Х50 ГОСТ 7811-70 | 1 | 1 | 25 | |||
| 26 | Гайка М10 ГОСТ 5927-70 | Гайка М10 ГОСТ 5927-70 | 1 | 1 | 26 | |||
| 27 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 10.65 | Шайба 10.65Г ГОСТ 6402-70 | 1 | 1 | 27 | |||
| 28 | Важіль | 700А.00.16.100 | 1 | 1 | 28 | |||
| 29 | Жовтий | 700.37.00.011-1 | 1 | 1 | 29 | |||
| 91 | Напівжорстка муфта | 701.00.16.010-1 | 1 | 1 | 91 | |||
| 161 | Поворотний кутник | 701.00.16.080-1 | 1 | 1 | 161 | |||
| 201 | Диск | 701.00.16.014-1 | 1 | 1 | 201 | |||
| 211 | Труба__NT__0__ | 701.00.16.029 | 1 | 1 | 211 |
